СНЯТИЕ ­ У СТАНОВК А : РЕМ ЕНЬ ПРИВОДА НАВЕСНОГО ОБОРУ ДОВАНИЯ

( РУ ЛЕВОЕ У ПРАВЛЕНИЕ БЕЗ У СИЛИТЕЛЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

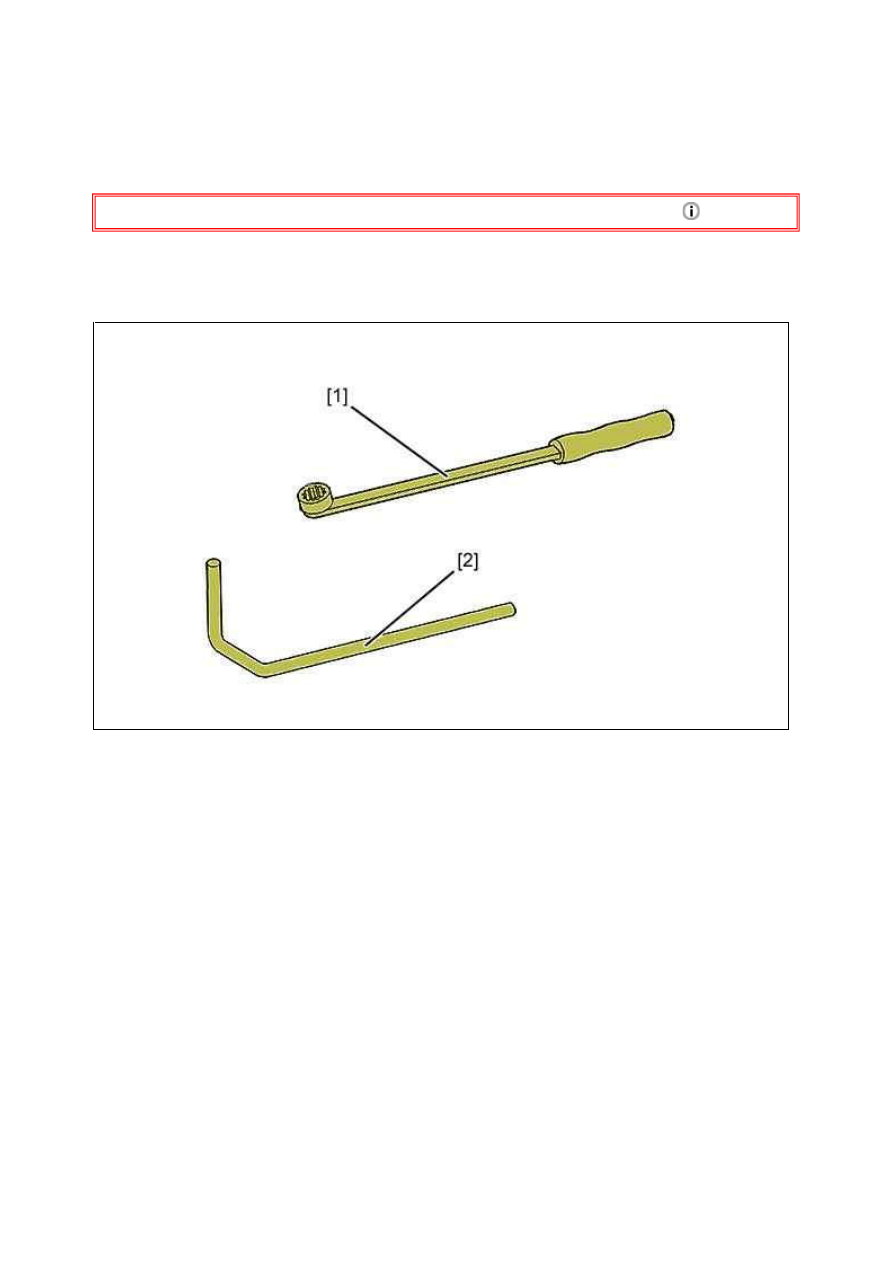

1. Рекомендуемое оборудование

[1] Рычаг для сжатия пружины динамического натяжителя (­).0188­Z.
[2] штифт для динамического натяжного ролика (­).0194­F.

2. Снятие

Отсоединить аккумуляторную батарею .
Снимите :



Переднее правое колесо



Защитного щитка под двигателем

2.1. Автомобиль без кондиционера

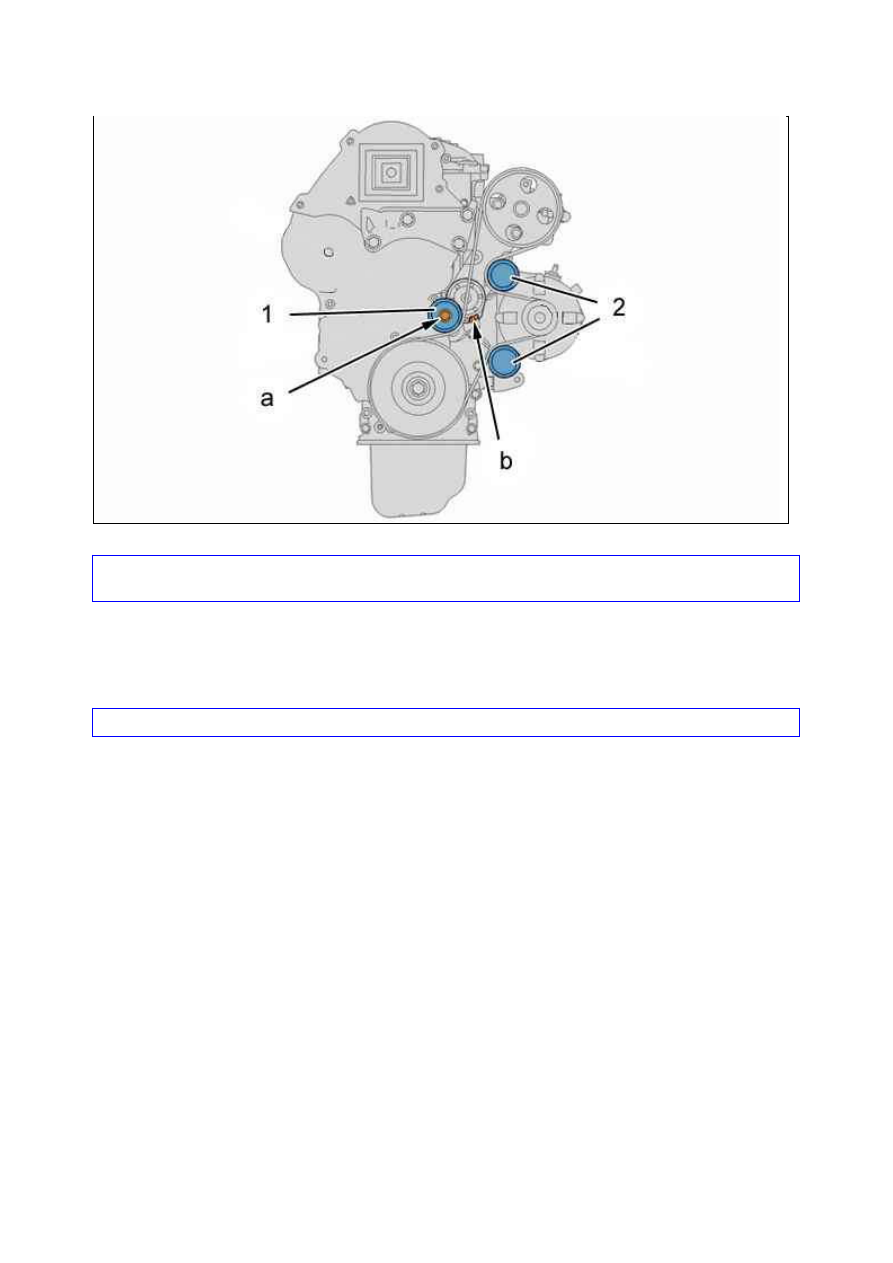

Рисунок : E5AM06BD

ВНИМ АНИЕ :  Пометьте  направление  монтажа  ремня  привода  навесного  оборудования  в  случае  его
повторного использования.

Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Зафиксируйте штифтом ( в "b") ; С помощью штифта [2].
Удерживать динамический натяжной ролик (1) в сжатом положении и снять ремень привода
дополнительного оборудования.

ВНИМ АНИЕ : Убедитесь, что ролики (1), (2) свободно поворачиваются (без люфтов и заеданий).

2.2. Автомобиль с кондиционером

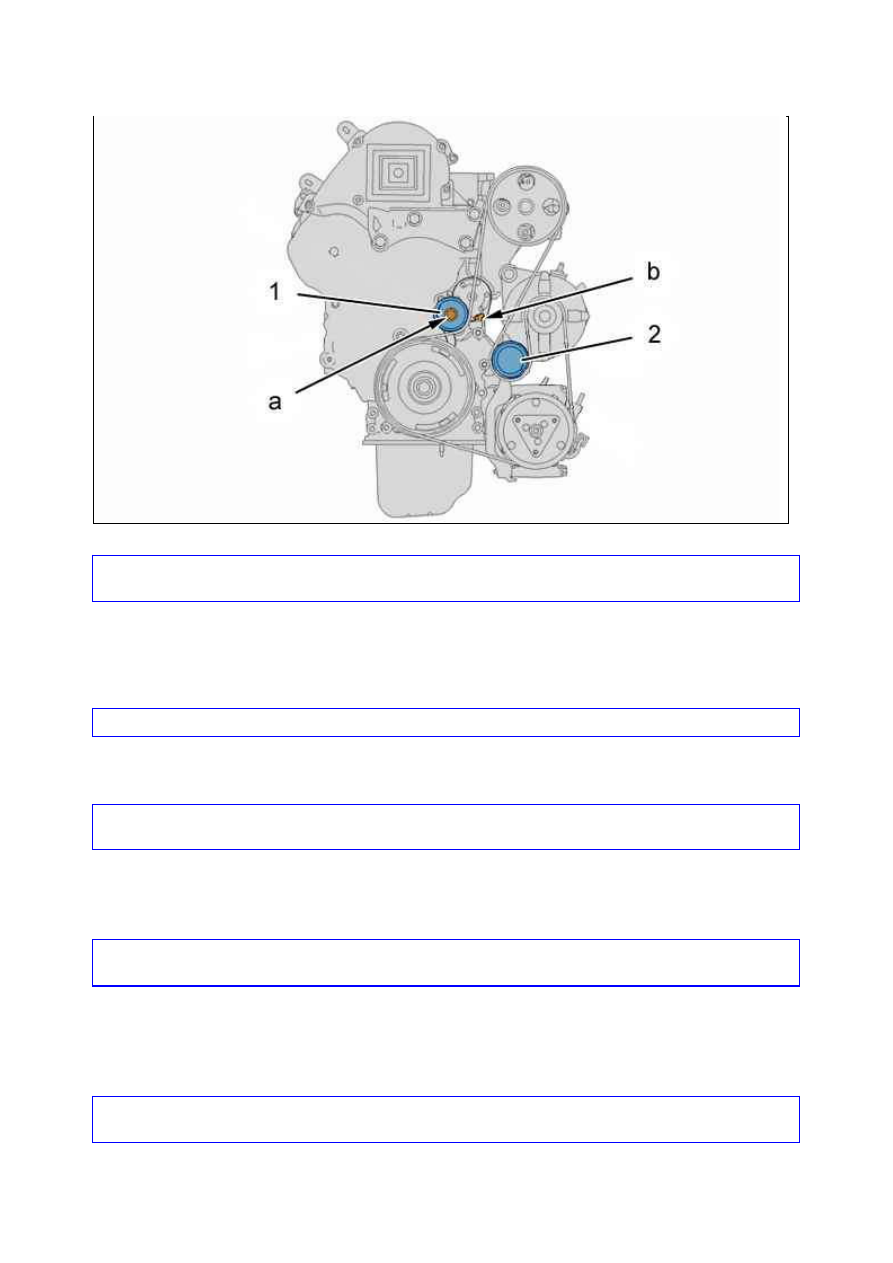

Рисунок : B1BM0VBD

ВНИМ АНИЕ :  Пометьте  направление  монтажа  ремня  привода  навесного  оборудования  в  случае  его
повторного использования.

Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Зафиксируйте штифтом ( в "b") ; С помощью штифта [2].
Удерживать динамический натяжной ролик (1) в сжатом положении и снять ремень привода
дополнительного оборудования.

ВНИМ АНИЕ : Убедитесь, что ролики (1), (2) свободно поворачиваются (без люфтов и заеданий).

3. У становка

ВНИМ АНИЕ :  Приводной  ремень,  который  уже  использовался  :  Соблюдать  направление  установки
приводного ремня.

Установите на место ремень привода навесного оборудования .
Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Снимите штифт [2].

ВНИМ АНИЕ : Следить за нормальной установкой приводного ремня навесного оборудования в проточках
различных шкивов.

Установите :



Защитного щитка под двигателем



Переднее правое колесо

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : B1BM0VAD

СНЯТИЕ ­ У СТАНОВК А : САЛЬНИК И ДВИГАТЕЛЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ПРИМ ЕЧАНИЕ : Сальники обеспечивают герметичность коленчатого вала со стороны масляного насоса и
стороны  маховика,  а  также  на  конце  распределительного  вала  со  стороны  шкива  привода  ГРМ  ;
Уплотнительные манжеты имеют тефлоновую кромку заданной формы.

При пуске двигателя давление масла действует на уплотнительную кромку , которая прижимается к
поверхности вала, оставляя тонкую масляную пленку на поверхности вала, что создает герметичность.

ВНИМ АНИЕ : Убедитесь в отсутствии следов масла на поверхностях гнезда сальника.

ВНИМ АНИЕ : Если кромка сальника деформирована, заменить уплотнительное кольцо.

ПРИМ ЕЧАНИЕ : При замене оставьте сальник в оправке для монтажа ; В случае разобщения с оправкой,
установить уплотнительную манжету обратно в оправку и оставить в сборе на 30 минут перед повторной
установкой.

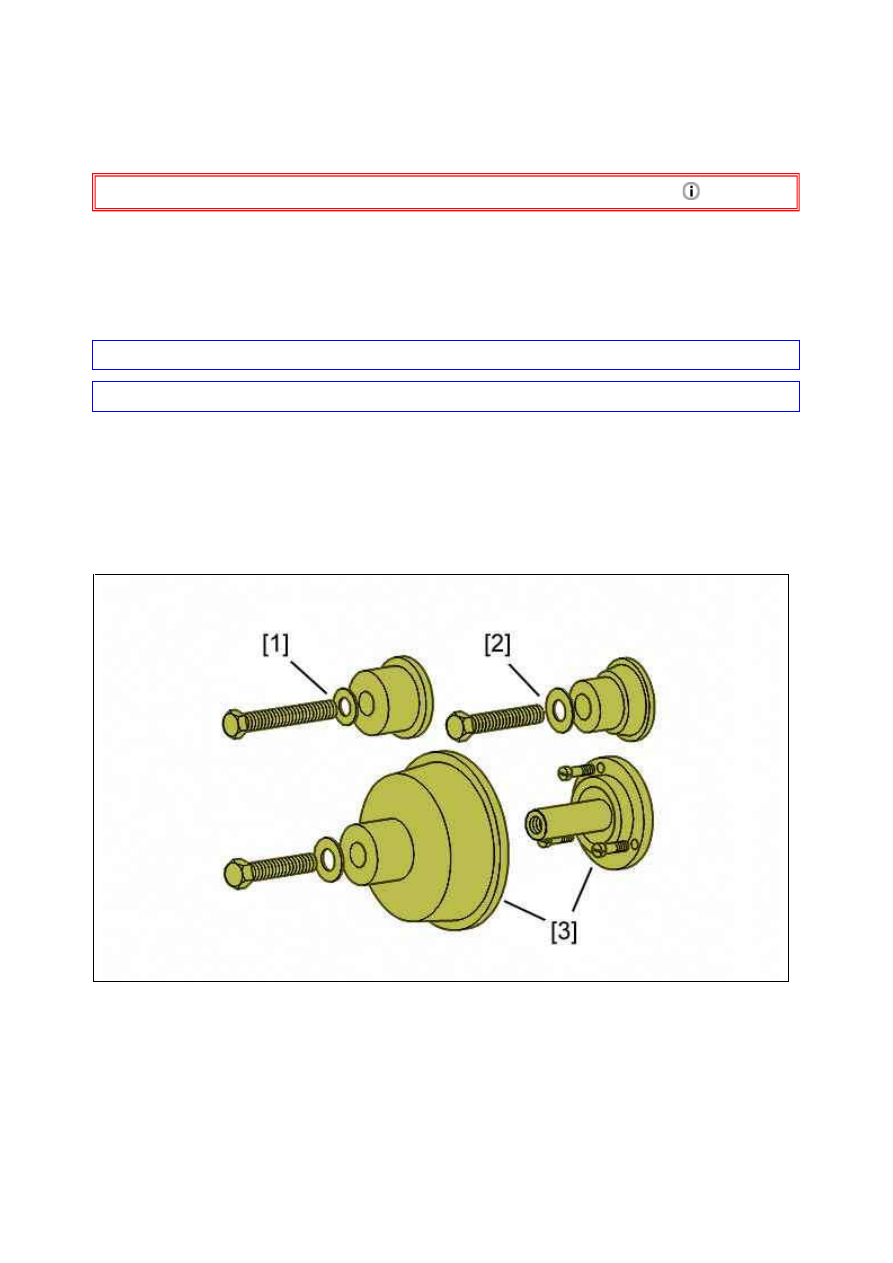

1. Рекомендуемые приспособления

[1] Установочная оправка сальника распределительного вала : распределительный вал (­).0194­K.
[2] Установочная оправка сальника распределительного вала : масляный насос (­).0194­L.
[3] Установочная оправка сальника распределительного вала : Коленвал (Со стороны маховика двигателя) (­
).0194­M.

Рисунок : E5AP368D
