158
Fahrzeugwartung
Verschlussdeckel gerade ansetzen
Bei kaltem Kühlsystem muss der
und festdrehen.
Kühlmittelspiegel über der Markie-
rung MIN liegen. Bei zu niedrigem
Füllstand auffüllen.
Kühlmittel
Das werkseitig eingefüllte Kühlmittel
9 Warnung
bietet Gefrierschutz bis ca. -37 °C.
Vor Öffnen des Verschlussde-
Achtung
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
Nur zugelassene Frostschutzmit-
öffnen, damit der Überdruck lang-
tel verwenden.
sam entweicht.
Kühlmittel und Frostschutz 3 198.
Zum Erreichen des Tankdeckels die
Zum Auffüllen eine 1:1-Mischung aus
drei Befestigungsschrauben um eine
freigegebenem Kühlmittelkonzentrat
Kühlmittelspiegel
Vierteldrehung drehen und die
und sauberem Leitungswasser
Schutzabdeckung abnehmen.
verwenden. Wenn kein Kühlmittel-
Achtung
konzentrat verfügbar ist, nur saube-
res Leitungswasser verwenden. Den
Zu niedriger Kühlmittelstand kann
Verschlussdeckel gut festziehen. Die
zu Motorschaden führen.
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl-
mittelverlust in einer Werkstatt behe-
ben lassen.
Fahrzeugwartung
159
Waschflüssigkeit
raturen oder einem plötzlichen
Bremsflüssigkeit
Temperatursturz ausreichenden
Schutz.
9 Warnung
Waschflüssigkeit 3 198.
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
Bremsen
vermeiden.
Der Bremsenverschleiß kann je nach
Fahrstil deutlich variieren.Kurzstre-
cken, zum Beispiel beim Fahren in
der Stadt, können zu einem erhöhten
Bremsenverschleiß führen.
Der Zustand der Bremsen muss unter
Zum Öffnen der Einfüllkappe am
Umständen auch vor Ablauf der
Teleskop-Einfüllstutzen ziehen und
Serviceintervalle überprüft werden.
die Kappe abnehmen.
Sofern kein Leck im Kreislauf vorliegt,
Mit einem Gemisch aus sauberem
weist eine Sinken des Bremsflüssig-
Wasser und einer geeigneten Menge
keitsstands auf verschlissene Brems-
zugelassener Scheibenwaschflüssig-
beläge hin.
keit mit Frostschutzmittel auffüllen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
Die Bremsflüssigkeit darf maximal bis
Achtung
nicht unnötig scharf bremsen.
zur Markierung MAX reichen.
Wenn der Bremsflüssigkeitsstand
Nur Waschwasser mit einem
nicht in der Nähe der Markierung
ausreichenden Anteil Frostschutz-
MAX liegt, die Hilfe einer Werkstatt in
mittel bietet bei niedrigen Tempe-
Anspruch nehmen.
160
Fahrzeugwartung
Brems- und Kupplungsflüssigkeit
Batterie-Standby-Modus 3 152.
Fahrzeugbatterie ersetzen
3 198.
An- und Abklemmen der Fahrzeug-
Hinweis
batterie nur bei ausgeschalteter
Jede Abweichung von den in diesem
Fahrzeugbatterie
Zündung.
Abschnitt aufgeführten Anweisun-
Die Fahrzeugbatterie ist wartungsfrei,
Batterieentladeschutz 3 78.
gen kann zu einer zeitweisen Deak-
sofern das Fahrverhalten eine ausrei-
tivierung oder Störung des Stopp-
Zugang zur Batterie
chende Aufladung der Batterie
Start-Systems führen.
zulässt. Kurze Strecken und häufige
Beim Ersetzen der Fahrzeugbatterie
Motorstarts können die Batterie entla-
unbedingt darauf achten, dass sich
den. Nicht benötigte Stromverbrau-
im Bereich des Pluspols keine
cher ausschalten.
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf-
tung muss im Bereich des Minuspols
geöffnet werden.
Darauf achten, dass die Batterie
Batterien gehören nicht in den Haus-
immer durch den gleichen Batterietyp
müll. Sie müssen über entspre-
ersetzt wird.
Die Batterie befindet sich unter dem
chende Sammelstellen entsorgt
Fahrzeugboden vorne links. Die
Die Fahrzeugbatterie muss in einer
werden.
Abdeckung entfernen, um an die
Werkstatt gewechselt werden.
Wird das Fahrzeug länger als vier
Batterie zu gelangen.
Stopp-Start-Automatik 3 94.
Wochen abgestellt, kann sich die
Batterie entladen. Den Batterie-
Standby-Modus aktivieren oder die
Klemme vom Minuspol der Fahrzeug-
batterie trennen.
Fahrzeugwartung
161
Fahrzeugbatterie laden
Bedeutung der Symbole:
Diesel-Kraftstoffsystem
● Keine Funken, kein offenes
entlüften
9 Warnung
Feuer und kein Rauch.
Wenn der Tank leer gefahren wurde,
● Augenschutz tragen. Knallgas
muss das Diesel-Kraftstoffsystem
Bei Fahrzeugen mit Stopp-Start-
kann zu Erblindung oder Verlet-
entlüftet werden. Mindestens fünf
System darauf achten, dass die
zungen führen.
Liter Diesel nachfüllen. Die Zündung
Ladespannung bei Einsatz eines
● Fahrzeugbatterie außerhalb der
für 60 Sekunden einschalten und
Batterieladegeräts 14,6 V nicht
Reichweite von Kindern halten.
erneut ausschalten. Dann den Motor
übersteigt. Andernfalls kann die
anlassen. Wenn der Motor nicht
Fahrzeugbatterie beschädigt
● Die Fahrzeugbatterie enthält
direkt anspringt, diesen Vorgang
werden.
Schwefelsäure, die zu Erblin-
einige Male wiederholen. Wenn der
dung oder ernsten Verätzungen
Motor sich immer noch nicht starten
Starthilfe 3 189.
führen kann.
lässt, die Hilfe einer Werkstatt in
● Weitere Informationen siehe
Warnetikett
Anspruch nehmen.
Betriebsanleitung.
● Rund um die Fahrzeugbatterie
können explosive Gase auftre-
ten.
162
Fahrzeugwartung
Scheibenwischerwechsel
Glühlampen
auswechseln
Windschutzscheibe
Vor dem Auswechseln von Leucht-
mitteln sicherstellen, dass alle
Außen- und Innenleuchten und die
Zündung ausgeschaltet sind. Alle
Türen müssen geschlossen sein.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh-
lampe nicht mit bloßen Händen
berühren.
Fernlicht (1), innere Lampe
Zum Wechseln nur den gleichen
Abblendlicht (2), mittlere Lampe
Glühlampentyp verwenden.
Standlicht / Tagfahrlicht (3) äußere
Scheinwerferlampen von innen im
Zündung ausschalten.
Lampen
Motorraum austauschen.
Wischerarm anheben, bis er von
selbst steht, Lösetaste drücken und
Lampenkontrolle
Wischerblatt abnehmen.
Nach dem Auswechseln einer Glüh-
Wischerblatt am Wischerarm anset-
lampe Zündung einschalten, Licht
zen und drücken, bis es einrastet.
betätigen und dieses kontrollieren.
Wischerarm vorsichtig absenken.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Glühlampen für Abblendlicht, Fern-
licht und Standlicht/Tagfahrlicht.
Fahrzeugwartung
163
Fernlicht (1)
2. Den elektrischen Steckverbinder
Abblendlicht (2)
trennen.
Die Arretierungsfeder durch
Drücken der zentralen Klemme
lösen.
Die Lampenfassung aus dem
Reflektorgehäuse ziehen.
1. Die Schutzabdeckung durch
1. Die Schutzabdeckung durch
Ziehen entfernen.
Ziehen entfernen.
3. Die Lampe aus der Lampenfas-
sung lösen und ersetzen.
4. Die Lampenfassung in das
Reflektorgehäuse einsetzen.
5. Die Schutzabdeckung anbringen.
164
Fahrzeugwartung
2. Den elektrischen Steckverbinder
Standlicht / Tagfahrlicht (3) mit
2. Die Lampenfassung zum Lösen
trennen.
Lampen
linksherum drehen und aus dem
Reflektor ziehen.
Die Arretierungsfeder durch
Drücken der zentralen Klemme
lösen.
Die Lampenfassung aus dem
Reflektorgehäuse ziehen.
1. Die Schutzabdeckung durch
3. Leuchtmittel aus der Lampenfas-
Ziehen entfernen.
sung ziehen.
4. Neues Leuchtmittel in die
Lampenfassung einsetzen.
3. Die Lampe aus der Lampenfas-
5. Lampenfassung in die Leuchten-
sung lösen und ersetzen.
einheit einsetzen und rechtshe-
rum drehen.
4. Die Lampenfassung in das
Reflektorgehäuse einsetzen.
Standlicht/Tagfahrlicht mit LED
5. Die Schutzabdeckung anbringen.
Defekte LED in einer Werkstatt erset-
zen lassen.
Fahrzeugwartung
165
5. Lampeneinheit ausbauen und
Nebelscheinwerfer
ersetzen. Stecker anbringen. Bitte
1. Das Lenkrad so drehen, dass die
beachten, dass Lampe und
Nebelscheinwerfer zugänglich
Fassung eine Einheit sind und
werden.
zusammen gewechselt werden
müssen.
6. Die Lampenfassung rechts herum
in die Scheinwerfereinheit drehen
und einrasten lassen.
7. Die Schutzklappe wieder anbrin-
gen.
3. Die Lampenfassung links herum
Vordere Blinkleuchte
aus der Leuchteneinheit drehen
und abnehmen.
2. Die Schutzklappe abschrauben
und abnehmen.
4. Den Stecker aus der Haltelasche
ziehen.

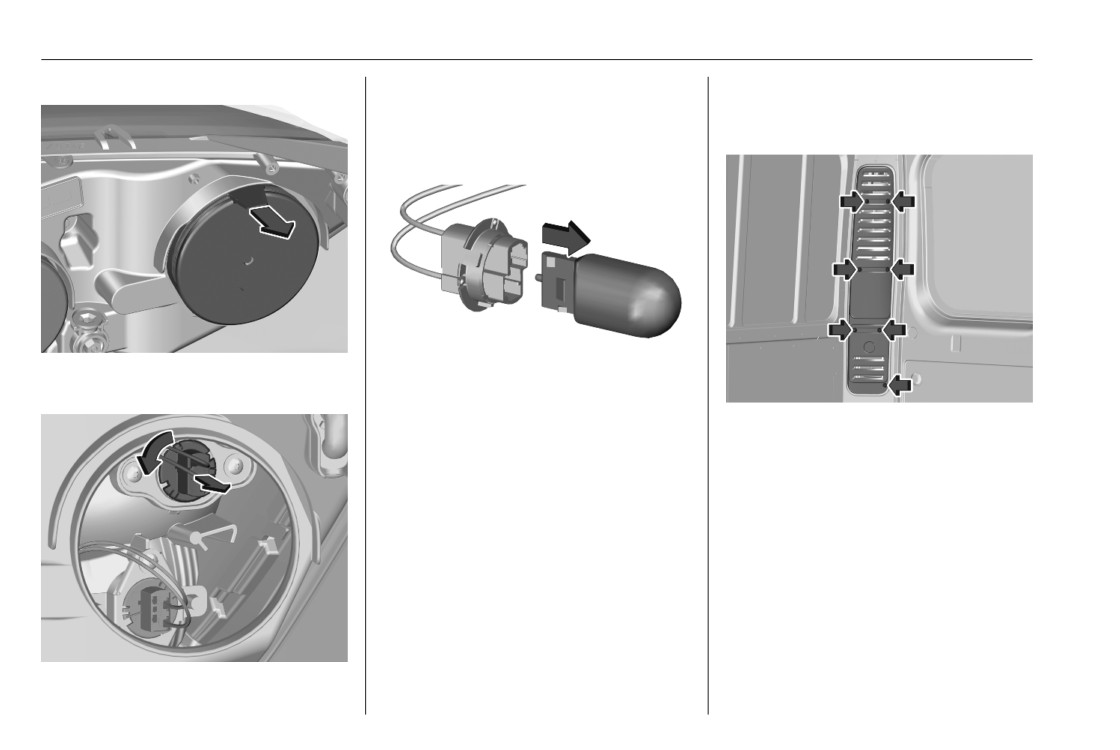

166
Fahrzeugwartung
Äußere Leuchte (1) des Blinkers
2. Die Lampenfassung zum Lösen
Rückleuchten
linksherum drehen und aus dem
Reflektor ziehen.

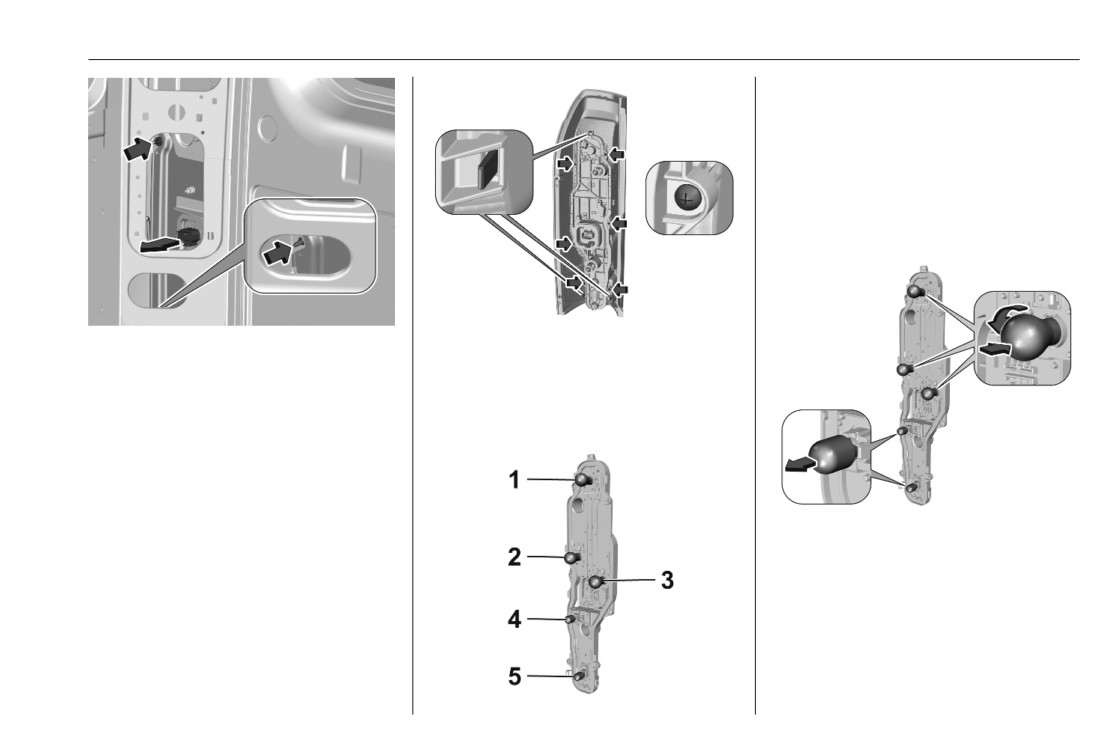

Rückleuchteneinheit
1. Die Schutzabdeckung durch
Ziehen entfernen.
3. Leuchtmittel aus der Lampenfas-
1. Die sieben Befestigungsschrau-
sung ziehen.
ben mit einem Schraubendreher
4. Neues Leuchtmittel in die
herausschrauben und die Abde-
Lampenfassung einsetzen.
ckung abnehmen.
5. Lampenfassung in die Leuchten-
einheit einsetzen und rechtshe-
rum drehen.
Fahrzeugwartung
167

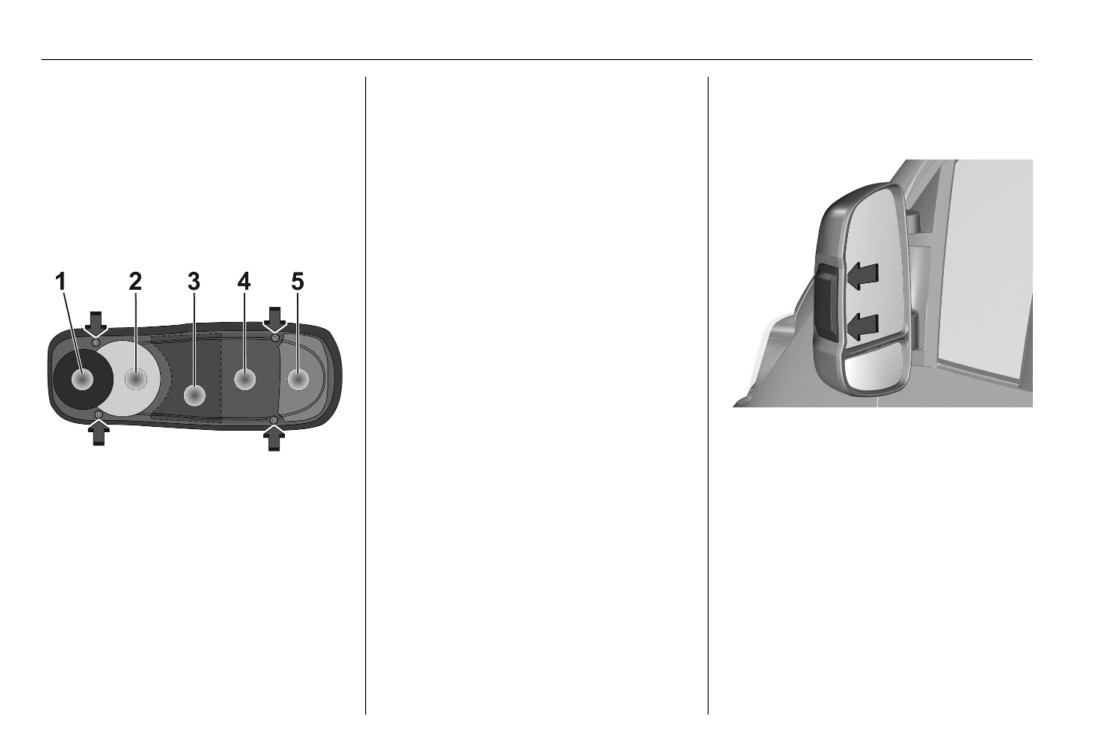

4. Die entsprechende Leuchte
wechseln:
Bremsleuchte (1)
Bremsleuchte / Parklicht (2)
Blinker / Warnblinker (3)
Rückfahrleuchte (4)
Nebelschlussleuchte (5)
2. Auf die mittlere Lasche des Steck-
3. Die sechs Befestigungsschrau-
verbinders drücken, um ihn zu
ben des Lampenträgers entfer-
lösen. Die beiden Befestigungs-
nen. Die drei Haltelaschen öffnen
muttern von der Streuscheiben-
und den Lampenträger aus dem
einheit entfernen. Die Streuschei-
Gehäuse ziehen.
beneinheit von außen abnehmen.
5. Zum Austausch der Lampen 1 bis
3:
Die Glühlampe nach links drehen
und herausziehen.
Neues Leuchtmittel in die
Lampenfassung einsetzen.
Zum Austausch der Lampen 4
und 5:
168
Fahrzeugwartung
Leuchtmittel aus der Lampenfas-
Rückfahrleuchte (4)
Seitliche Blinkleuchten
sung ziehen.
Nebelschlussleuchte (5)
Zum Wechsel der Leuchtmittel das
Neues Leuchtmittel in die
3. Zum Austausch der Lampen 1
Leuchtengehäuse ausbauen:
Lampenfassung einsetzen.
und 2:
Varianten für
Die Glühlampe nach links drehen
und herausziehen.
Karosserieaufbauten
Neues Leuchtmittel in die
Lampenfassung einsetzen.
Zum Austausch der Lampen 3 bis
5:
Leuchtmittel aus der Lampenfas-
sung ziehen.
Neues Leuchtmittel in die
Lampenfassung einsetzen.
1. Die beiden Befestigungsschrau-
ben entfernen.
2. Den Lampenträger von den Stif-
ten abziehen.
1. Die vier Befestigungsschrauben
entfernen. Die Streuscheibenein-
heit herausziehen.
2. Die entsprechende Leuchte
wechseln:
Blinker / Warnblinker (1)
Bremsleuchte (2)
Parklicht (3)
Fahrzeugwartung
169
Außenbeleuchtung

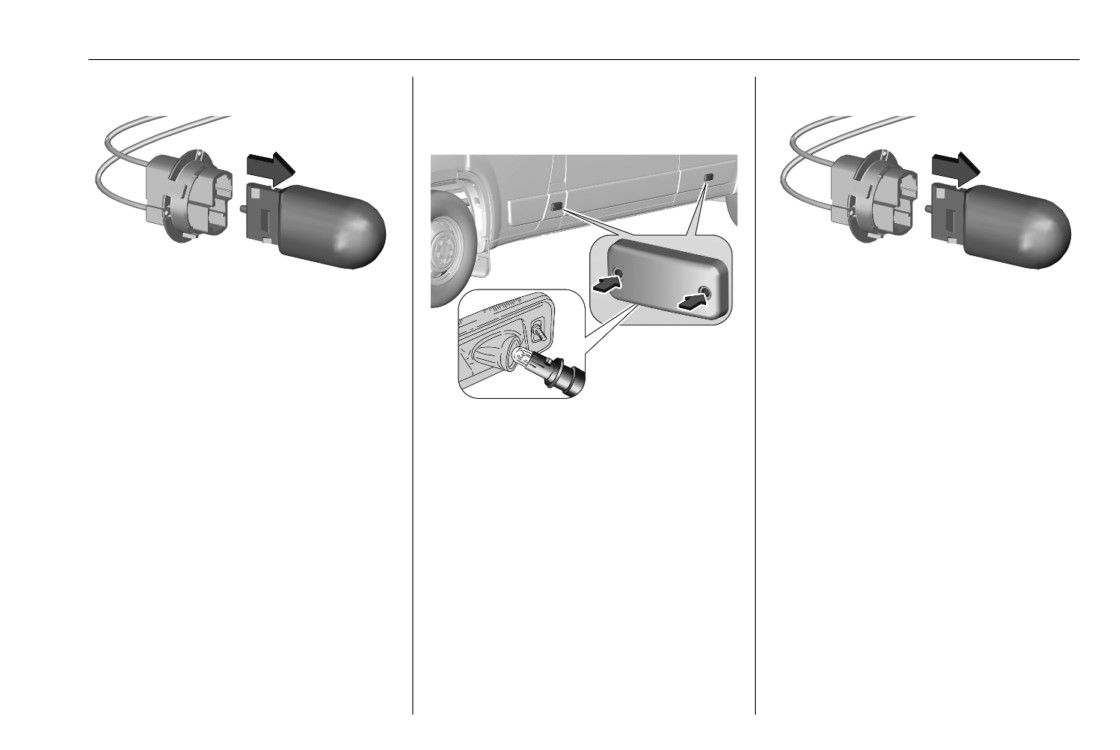

Seitenmarkierungsleuchten
3. Leuchtmittel aus der Lampenfas-
3. Leuchtmittel aus der Lampenfas-
sung ziehen.
sung ziehen.
4. Neues Leuchtmittel in die
4. Neues Leuchtmittel in die
Lampenfassung einsetzen.
Lampenfassung einsetzen.
1. Die beiden Befestigungsschrau-
ben entfernen.
2. Den Lampenträger von den Stif-
Dritte Bremsleuchte
ten abziehen.
1. Die beiden Befestigungsschrau-
ben der Bremsleuchtenbau-
gruppe entfernen.
170
Fahrzeugwartung

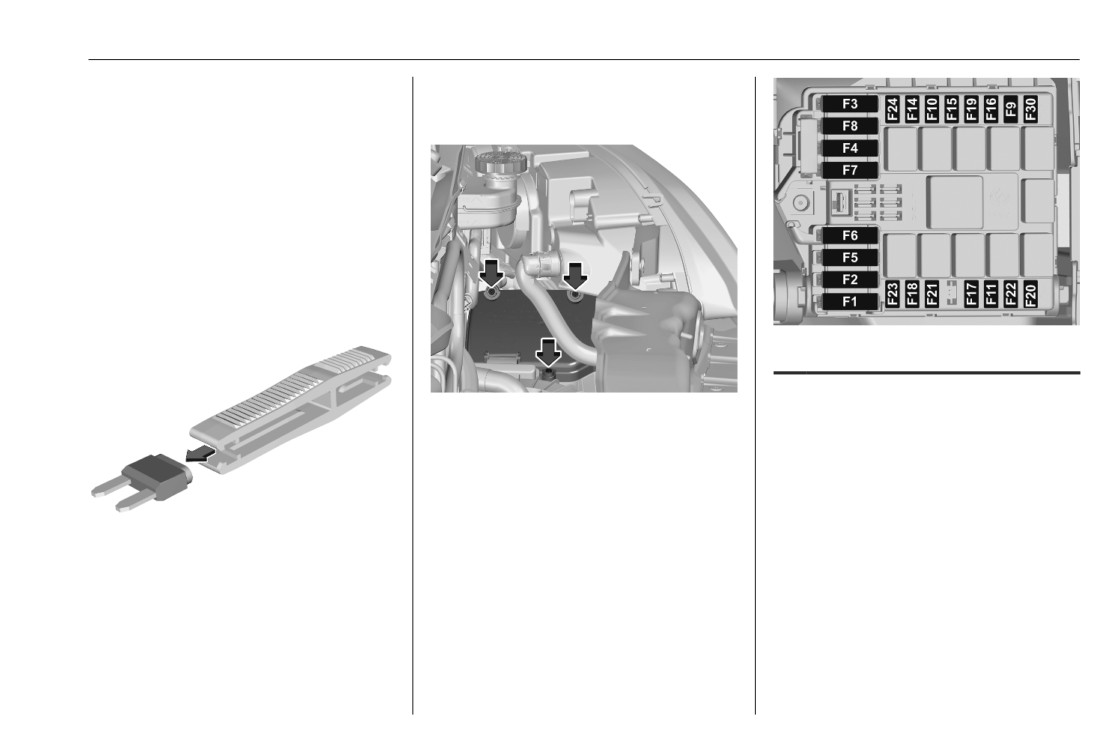

Kennzeichenleuchte
Elektrische Anlage
Sicherungen
Ersatz entsprechend der Beschrif-
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● Motorraum
● Instrumententafel
● B-Säule
2. Die Bremsleuchtenbaugruppe
vorsichtig herausziehen.
Vor Auswechseln einer Sicherung
1. Einen Schraubendreher in eine
betreffenden Schalter und Zündung
3. Die beiden Laschen am Lampen-
der Vertiefungen an der Abde-
ausschalten.
träger nach innen drücken und
ckung einführen und diese loshe-
Eine defekte Sicherung ist am durch-
Träger herausziehen.
beln. Abdeckung entfernen.
gebrannten Schmelzfaden erkenn-
4. Die defekte Glühlampe heraus-
2. Die Lampe aus der Fassung
bar.
ziehen.
ziehen und wechseln.
5. Leuchtmittel wechseln.
Achtung
3. Abdeckung anbringen.
6. Bremsleuchteneinheit wie oben
beschrieben in der umgekehrten
Sicherung nur dann ersetzen,
Reihenfolge wieder einbauen.
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Fahrzeugwartung
171
Sicherungen können auch ohne
Sicherungskasten im
Vorhandensein einer Funktion einge-
Motorraum
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor-
raums kann ein Sicherungszieher
untergebracht sein. Der Abzieher hat
zwei Seiten. Jede Seite ist für eine
bestimmte Sicherungsart ausgelegt.
Nr. Stromkreis
1
ABS
Der Sicherungskasten befindet sich
2
Kraftstoffsystem
im vorderen linken Bereich des
Motorraums.
3
Zündschloss
Die Schrauben entfernen und das
4
Kraftstoffsystem
Gehäuse kippen, um an die Siche-
rungen zu gelangen.
5
Klimatisierungssystem
6
Klimatisierungssystem
Die Sicherung mit dem Sicherungs-
7
Klimatisierungssystem
abzieher greifen und herausziehen.
8
Klimatisierungssystem
9
Zubehörsteckdose hinten
172
Fahrzeugwartung
Nr. Stromkreis
Sicherungskasten in der
Instrumententafel
10 Hupe
14 Zubehörsteckdose vorne
15 Zigarettenanzünder
19 Klimatisierungssystem
20 Scheibenwaschanlage
21 Kraftstoffsystem
23 ABS
24 Zusatzbedienfeld / Elektrische
Nr.
Stromkreis
Spiegel
12
Abblendlicht rechts
30 Klimatisierungssystem
Der Sicherungskasten befindet sich
13
Abblendlicht links
hinter einer Abdeckung links an der
Nach dem Austausch durchgebrann-
Instrumententafel.
31
Instrumententafel-Steuergerät
ter Sicherungen den Sicherungskas-
Die Schrauben mit dem Schrauben-
32
Innenbeleuchtung
ten schließen und einrasten lassen.
dreher entfernen und die Abdeckung
Bei nicht einwandfrei geschlossenem
33
Stopp-Start-Automatik
des Sicherungskastens abnehmen.
Sicherungskasten kann es zu Funk-
34
Innenbeleuchtung Minibus -
tionsstörungen kommen.
Warnblinker
Fahrzeugwartung
173
Nr.
Stromkreis
Nr.
Stromkreis
Zusätzlicher
Sicherungskasten
36
Infotainment-System / Klimati-
50
Airbag-System / Gurtstraffer
sierung / Alarmanlage / Tacho-
51
Tachograph / Servolenkung /
graph / Batterietrennsteuer-
Klimatisierungssystem / Rück-
gerät / Zusatzheizung / Reifen-
fahrlicht / Navigationssystem /
drucküberwachung / Stopp-
Spurverlassenswarnung / Rück-
Start-System
fahrkamera / Scheinwerfer
37
Bremssystem / Instrumenten-
53
Instrumententafel
tafel
89
-
38
Zentralverriegelung
90
Fernlicht links
42
Elektronische Stabilitäts-
regelung / Traktionskontrolle /
91
Fernlicht rechts
ABS / Bremsleuchten
92
Nebelscheinwerfer links
In der rechten B-Säule befindet sich
43
Scheibenwaschanlage
93
Nebelscheinwerfer rechts
ein Sicherungskasten.
47
Elektrische Fensterheber
1. Die Schrauben mit dem Schrau-
bendreher entfernen.
48
Elektrische Fensterheber
2. Das Gehäuse zur Seite ziehen
49
Einparkhilfe / Infotainment-
und ausclipsen, um an die Siche-
System / Fernbedienung am
rungen zu gelangen.
Lenkrad / Zentrales und seitli-
ches Bedienfeld / Zusatzbedien-
feld / Batterietrennsteuergerät /
Anhängerzugvorrichtung /
Regensensor / Stopp-Start-
System
174
Fahrzeugwartung
Nr. Stromkreis
Wagenwerkzeug
63
Zusatzheizung
Fahrzeuge mit Reserverad
64
-
65
Zusatzheizung
Nr. Stromkreis
54
Klimatisierungssystem
55
Sitzheizung
Das Werkzeug für den Radwechsel
56
Zubehörsteckdose Rückbank
befindet sich im Staufach unter dem
57
Zusatzheizung
Beifahrersitz. 3 40
58
Heckscheibenheizung
59
Heckscheibenheizung
60
-
61
-
62
-
Fahrzeugwartung
175
Fahrzeuge ohne Reserverad
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über-
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord-
stein einklemmen.
Räder regelmäßig auf Beschädigun-
gen untersuchen. Bei Beschädigun-

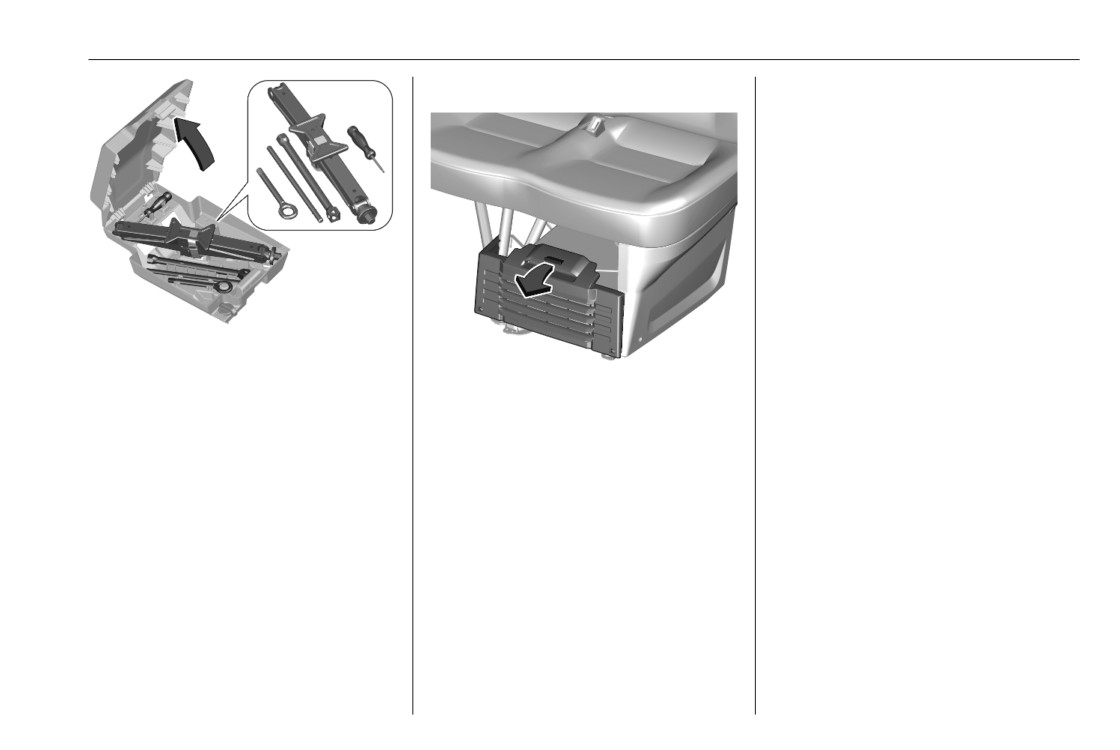

Die Box enthält:
gen bzw. ungewöhnlichem
● Verlängerte Stecknuss
Verschleiß Hilfe einer Werkstatt in
Das Werkzeug für den Radwechsel
Anspruch nehmen.
● Radstange
befindet sich im Staufach unter dem
Beifahrersitz. 3 40
● Wagenheber
Winterreifen
Reifenreparaturset 3 180.
● Radbügel
Winterreifen verbessern die Fahrsi-
● Schraubendreher (Griff und Bits)
cherheit bei Temperaturen unter
● Abschleppöse
7 °C und sollten daher an allen
● Je nach Ausführung: Aufbewah-
Rädern montiert werden.
rungssatz für beschädigte Leicht-
Geschwindigkeitsaufkleber gemäß
metallräder (Halterung, 3 Spezi-
Landesvorschrift im Blickfeld des
alschrauben, Innensechskant-
Fahrers anbringen.
schlüssel, Größe 10)
176
Fahrzeugwartung
Reifen mit vorgeschriebener

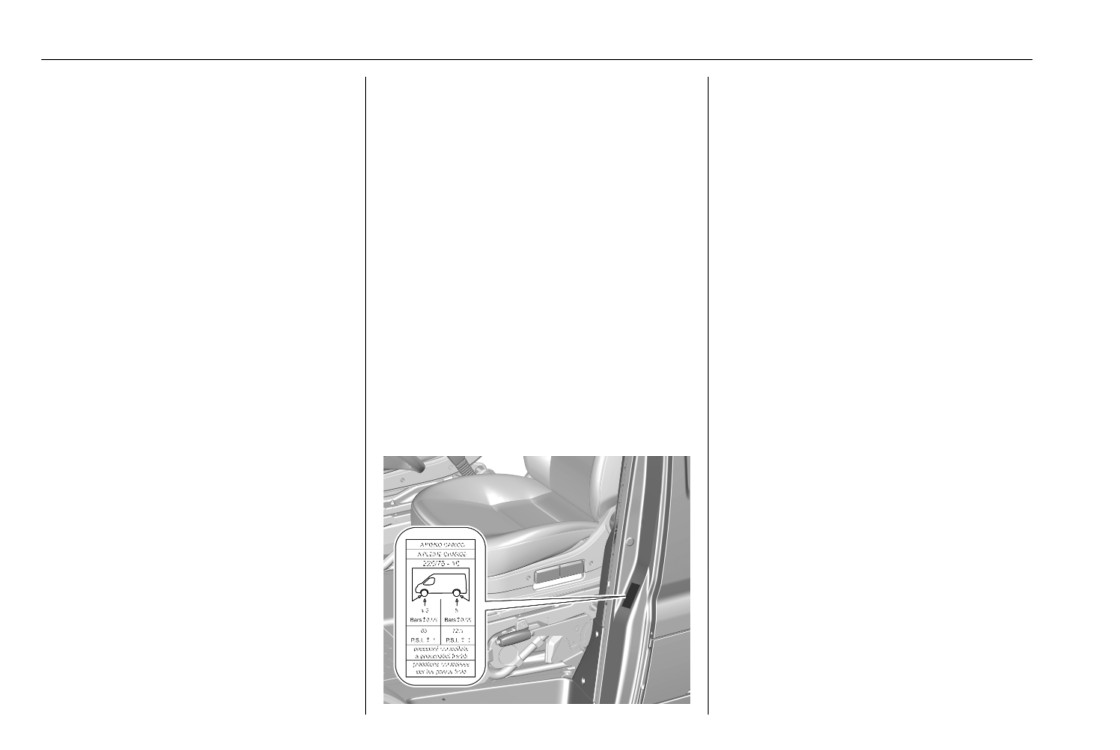

Das Reifendruckhinweisschild am
Reifenbezeichnungen
Laufrichtung
linken vorderen Türrahmen gibt die
Z. B. 225/55 R 18 98 V
Originalreifen und die entsprechen-
225 : Reifenbreite in mm
Reifen mit vorgeschriebener Lauf-
den Reifendrücke an.
55
: Querschnittsverhältnis
richtung müssen so montiert werden,
Die Reifendruckangaben beziehen
(Reifenhöhe zu Reifenbreite)
dass sie sich in die richtige Richtung
sich auf kalte Reifen. Gültig für
in %
drehen. Die richtige Laufrichtung ist
Sommer- und Winterreifen.
R
: Gürtelbauart: Radial
an einem Symbol (z. B. einem Pfeil)
RF : Bauart: RunFlat
an der Reifenflanke erkennbar.
Reservereifen immer mit dem Reifen-
druck für volle Belastung befüllen.
18
: Felgendurchmesser in Zoll
98
: Tragfähigkeitsindex; 98
Ein falscher Reifendruck beeinträch-
Reifendruck
entspricht z. B. 750 kg
tigt Sicherheit, Fahrverhalten, Fahr-
Reifendruck mindestens alle
V
: Geschwindigkeits-Kennbuch-
komfort und Kraftstoffverbrauch und
14 Tage und vor jeder größeren Fahrt
stabe
erhöht den Reifenverschleiß.
bei kalten Reifen kontrollieren. Reser-
Der empfohlene Reifendruck variiert
Geschwindigkeits-Kennbuchstabe:
verad nicht vergessen. Dies gilt auch
je nach den Bedingungen. Den richti-
bei Fahrzeugen mit Reifendruck-
Q : bis 160 km/h
gen Reifendruckwert anhand der
Kontrollsystem.
S : bis 180 km/h
folgenden Schritte ermitteln:
T
: bis 190 km/h
Die für das Fahrzeug zugelassenen
H : bis 210 km/h
Reifentypen sind in der mit dem Fahr-
V : bis 240 km/h
zeug ausgelieferten EWG-Konformi-
W : bis 270 km/h
tätserklärung bzw. in den nationalen
Einen für die Höchstgeschwindigkeit
Zulassungsunterlagen zu finden.
des Fahrzeugs geeigneten Reifen
Der Fahrer ist für die korrekte Anpas-
auswählen. Siehe mit dem Fahrzeug
sung des Reifendrucks verantwort-
ausgelieferte EWG-Konformitätser-
lich.
klärung bzw. nationale Zulassungs-
unterlagen. Sonderausstattungen
können die Höchstgeschwindigkeit
des Fahrzeugs verringern.
Fahrzeugwartung
177
der Reifendrucktabelle angegebenen
Hinweis
9 Warnung
Reifendruckwerte gelten für kalte
In Ländern, in denen das Reifen-
Reifen, das heißt für 20 °C.
druck-Kontrollsystem gesetzlich
Ein zu geringer Reifendruck kann
vorgeschrieben ist, wird bei Verwen-
Bei einem Temperaturanstieg von
zu starker Reifenerwärmung,
dung von Rädern ohne Drucksenso-
10 °C erhöht sich der Druck um
inneren Beschädigungen und
ren die Betriebserlaubnis ungültig.
nahezu 10 kPa. Dies ist zu beachten,
dadurch bei hohen Geschwindig-
wenn der Reifendruck bei warmen
Wenn ein Reifen Druck verliert, leuch-
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifen geprüft wird.
tet die Kontrollleuchte w auf und ein
Reifens führen.
Warnton ertönt. Je nach Ausführung
wird zusätzlich eine Warnmeldung im
Reifendruck-Kontrollsystem
Fahrerinfodisplay angezeigt.
9 Warnung
Das Reifendruck-Kontrollsystem
Je nach Ausführung und wenn nur ein
überprüft den Druck aller vier Reifen
Reifen betroffen ist, kann das System
Bei bestimmten Reifen kann der
einmal pro Minute, sobald die Fahr-
den Reifen identifizieren und durch
empfohlene Reifendruck in der
geschwindigkeit einen bestimmten
das entsprechende Symbol und die
Reifendrucktabelle den auf dem
Grenzwert überschreitet.
Meldung anzeigen.
Reifen angegebenen maximalen
Reifendruck überschreiten.
Achtung
Das System berücksichtigt die
Niemals den auf dem Reifen
Reifentemperatur für die Warnungen.
angegebenen maximalen Reifen-
Das Reifendruck-Kontrollsystem
Temperaturabhängigkeit 3 176.
druck überschreiten.
warnt lediglich vor niedrigem
Leuchtet die Kontrollleuchte w stän-
Reifendruck und stellt keinen
dig, muss der Reifendruck eingestellt
Temperaturabhängigkeit
Ersatz für die regelmäßige Reifen-
werden 3 61.
wartung durch den Fahrer dar.
Der Reifendruck ist von der Tempe-
In diesem Fall unbedingt Geschwin-
ratur des Reifens abhängig. Während
Alle Räder müssen mit Drucksenso-
digkeit verringern, scharfe Lenkbe-
der Fahrt erhöhen sich Reifentempe-
ren ausgestattet sein und die Reifen
wegungen und starkes Bremsen
ratur und Reifendruck. Die auf den
müssen den vorgeschriebenen
vermeiden. Bei nächster sicherer
Reifeninformations-Aufklebern und in
Reifendruck aufweisen.
Gelegenheit anhalten und Reifen-
druck prüfen.
178
Fahrzeugwartung
Nach dem Befüllen werden die
führen. Es dürfen vom Hersteller
Sicherstellen, dass der richtige
Reifendruckwerte im Fahrerinfodi-
zugelassene Reparatursätze
Reifenlaststatus für den ausgewähl-
splay möglicherweise erst nach einer
verwendet werden.
ten Druck eingestellt ist 3 63.
kurzen Fahrt aktualisiert. Es kann
Durch die Verwendung von elektroni-
Bei Problemen beim Anlernen wird im
etwa 20 Minuten dauern, bis w
schen Geräten oder die Nähe zu
Fahrerinfodisplay eine Fehlermel-
erlischt.
Anlagen, die ähnliche Wellenfrequen-
dung angezeigt. w blinkt 75 Sekun-
Wird der Fehler weiterhin angezeigt,
zen nutzen, kann das Reifendruck-
den lang und leuchtet danach dauer-
eine Werkstatt kontaktieren. Das
Kontrollsystem gestört werden.
haft.
System funktioniert nicht bei einer
Nach jedem Reifenwechsel müssen
In diesem Fall das Anlernverfahren
Störung von ABS oder ESC oder bei
die Sensoren des Reifendruck-
wiederholen. Fahrzeug ca. 20 Minu-
Verwendung eines Reserverads.
Kontrollsystems demontiert und
ten lang stillstehen lassen und
Sobald wieder der Straßenreifen
gewartet werden.
danach erneut 10 Minuten lang wie
montiert ist, den Reifendruck bei
oben beschrieben fahren.
kalten Reifen prüfen und System initi-
Automatisches Anlernen
alisieren.
Nach einem Radwechsel oder
Profiltiefe
Nur Räder mit Reifendrucksensoren
Umwechseln der Räder muss das
montieren. Andernfalls wird der
Profiltiefe regelmäßig kontrollieren.
Fahrzeug ca. 20 Minuten lang stillste-
Reifendruck nicht korrekt angezeigt
Aus Sicherheitsgründen sollte die
hen, damit das System die Neube-
und w leuchtet durchgehend.
Profiltiefe der Reifen an einer Achse
rechnung durchführen kann. Das
Reserveräder bzw. Noträder sind
folgende Anlernverfahren kann beim
um höchstens 2 mm voneinander
nicht mit Drucksensoren ausgestat-
Fahren zwischen 40 und 100 km/h bis
abweichen.
tet. Für diese Reifen ist das Reifen-
zu 10 Minuten dauern. Nicht längere
druck-Kontrollsystem nicht aktiv.
Zeit außerhalb dieses Geschwindig-
Kontrollleuchte w leuchtet auf. Für
keitsbereichs fahren. Falls möglich,
die übrigen drei Reifen ist das System
eine Landstraße oder freie Straße
weiterhin in Betrieb.
nutzen, die eine gleichmäßige Fahrt
erlaubt.
Der Gebrauch handelsüblicher flüss-
iger Reifenreparatursets kann zu
Funktionsstörungen des Systems
Fahrzeugwartung
179
Werden keine werkseitig zugelasse-
Reifenumrüstung
nen Radabdeckungen und Reifen
Bei Verwendung anderer als den
verwendet, dürfen die Reifen keinen
werkseitig montierten Reifengrößen
Felgenschutzwulst aufweisen.
müssen gegebenenfalls der Nennrei-
Radabdeckungen dürfen die Kühlung
fendruck umprogrammiert und Ände-
der Bremsen nicht beeinträchtigen.
rungen am Fahrzeug vorgenommen
werden.
9 Warnung
Nach dem Wechsel zu einer anderen
Reifengröße das Reifendrucketikett
Bei Verwendung nicht geeigneter
ersetzen lassen und das Reifen-
Reifen oder Radabdeckungen
druck-Kontrollsystem neu initialisie-
kann es zu plötzlichem Druckver-
ren lassen 3 177.
Die gesetzlich zulässige Mindestpro-
lust und in der Folge zu Unfällen
filtiefe (1,6 mm) ist erreicht, wenn das
kommen.
9 Warnung
Profil bis zu einem Verschleißanzei-
ger (TWI = Tread Wear Indicator)
Fahrzeuge mit Stahlfelgen: Bei
Der Gebrauch nicht geeigneter
abgefahren ist. Seine Lage wird
Verwendung von Felgenschlössern
Reifen oder Felgen kann zu Unfäl-
durch Markierungen an der Reifen-
keine Radabdeckungen befestigen.
len und zum Erlöschen der
flanke angezeigt.
Betriebserlaubnis führen.
Sollte der Verschleiß vorn größer sein
als hinten, Vorderräder regelmäßig
Radabdeckungen
gegen Hinterräder tauschen. Sicher-
stellen, dass die Richtung der
Es dürfen nur für das jeweilige Fahr-
Raddrehung unverändert ist.
zeug werksseitig freigegebene
Radabdeckungen und Reifen
Reifen altern, auch wenn sie nicht
verwendet werden, die allen relevan-
gefahren werden. Wir empfehlen, die
ten Anforderungen für die jeweiligen
Reifen alle sechs Jahre zu ersetzen.
Rad- und Reifenkombinationen
entsprechen.
|
|
