Opel GT (2012 year). Manual - part 9





134

Self-help, vehicle care

z Do  not c onnec t  leads to negative

terminal of discharged  battery!

z Route the leads so  that  they ca nnot

catch on  rotating p arts in the engine

com partment.

z Start the engine of the vehicle p rov id ing

the jump start.

z After 5  minutes, sta rt  the other engine.

Start attem pts  should  be made for no
longer than  15 seconds at an interva l of

1 m inute.

z After the start, allow b oth engines to idle

for 3 minutes with the  leads connected.

z In ord er to av oid  excess voltage in the

elec trical system, before removing a
lead,  switch on an electrical  consumer

(e.g. lamps, hea ted rear window) in the
vehicle  receiving the jump  start.

z Reverse above sequenc e exactly when

removing leads.

Towing

Tow ing the vehicle
Screw  the front towing  eye (stowed  in  a

bag in the lugga ge compartment) fully into
the front towing point.
Attac h  a tow rope  3 - or b etter  still, a  tow
rod 3 - to the towing eye,  never to the

bumper or front suspension units.

Plac e the  gear shift  lever in  neutra l. Switch
on the ignition to release the steering

colum n lock and to p ermit operation of the
brake lamps, horn and windscreen wipers.

Drive off slowly and avoid jerky
mov ements. Imperm issible trac tiv e forces

could da mage  the vehicles.

To prevent the entry of exha ust gases from
the  tow ing  vehicle, switch on  the air re-

circulation system and  close  the windows.
Seek the a ssistance of a workshop.

Towing  service

Entrust your vehicle only to the towing
service of your choice  and obtain an

estimate on towing  costs before employing
any tow ing service. In this way you avoid

unnecessary c osts  and possible insurance
problems during claim processing.

9

 Warning

Never lift  the vehicle using  the towing

eye!

9

 Warning

More  brak e  p edal  p ressure  is  necessa ry

when b ra king since the brake servo unit is
operative only when  the engine is

running.
Considerably  greater steering force  is

necessary since the power steering unit is
operative only when  the engine is

running.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

135

Self-help, vehicle care

First-aid kit

+ 3

warning triangle

¨ 3



Your first-aid  kit and w arning triangle can
be accomm od ated in the luggage

compartment.

Vehicle tools

The front towing  eye should be k ept in the

bag  provided  when not in use and stowed
in the lugga ge com partment.

Puncture

In order to m inimise vehicle weight, your
vehicle is  not fitted with a jack  or a spare

wheel.
It is  recomm ended  that wheel changing

and jacking of the  vehicle are  only carried
out b y a work shop.

However, if the v ehicle needs to b e lifted in

an emerg ency, suitable jacking points are
located on the v ehicle  underbody.

9

 Warning

When  raising the vehicle on a workshop
hoist, proper lift  pads must be  used to

avoid causing dama ge to the vehicle.
Contact a w ork shop.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

136

Self-help, vehicle care

Tyre repair kit

Minor damag e to the tyre  tread,  e.g . from

foreign bodies, can be tem porarily
rep aired using  the tyre repair kit.
Do not rem ov e foreign  bodies from the
tyres. Damaged areas bigger than 4 m m

and da mage at the  tyre rim  cannot  be
rep aired using  the tyre repair kit.

The tyre repair k it can be used to seal small
punctures  with a liquid seala nt.  Use of the

sealant does  not c onstitute a permanent
rep air but is designed as an emergency

measure, to allow the vehicle to be driven
while awaiting  tyre replacement.
The tyre repair kit ca n  also be used  to
infla te the tyres to the c orrect tyre pressure

(see  page 180) without using the sea lant.

For important information  – see page 140.
If you have a flat tyre:
z Park on a  level, firm a nd  non-slippery

surface.

z Sw itch  on haz ard warning lamps, a pply

hand brak e,  engage rev erse gear and
switch off  engine.

z Correctly set up  the warning triangle 3.

Warning tria ngle – see page 135.

Nev er use the liquid sealant on more than
one tyre at a  tim e.
The tyre repa ir  kit is  loc ated  in a  stowag e
compartment  on the driver’s  side at the

rear of the  lugg age  compartment.
Remove the strap from the tyre repair kit by

pressing the tabs on either  side of the
buckle a nd  remove the tyre repair kit from

its foam  container.

9

 Warning

Driv ing with tyre pressure that is too low
can cause invisible d amage to the tyres.

This dama ge c annot be remedied using
the tyre repair  kit. Park v ehicle  and

contact a workshop.

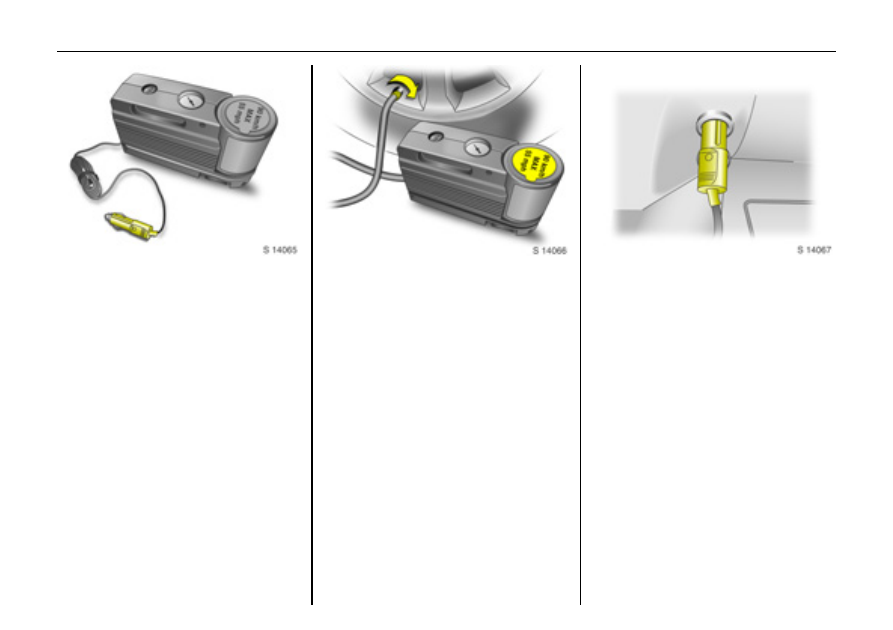

1. Place the tyre repair k it on level ground

and  unwrap  the sealant filling hose
from the compressor  unit.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

137

Self-help, vehicle care

2. Remove ac cessory plug from the unit by

pulling out the top pa rt  of  the wrapped
cord first, follow ed b y the  bottom  part.

Disconnect the ac cessory  plug.

3. Unscrew  dust cap  from  defective tyre

and  screw sealant filling hose to valve.

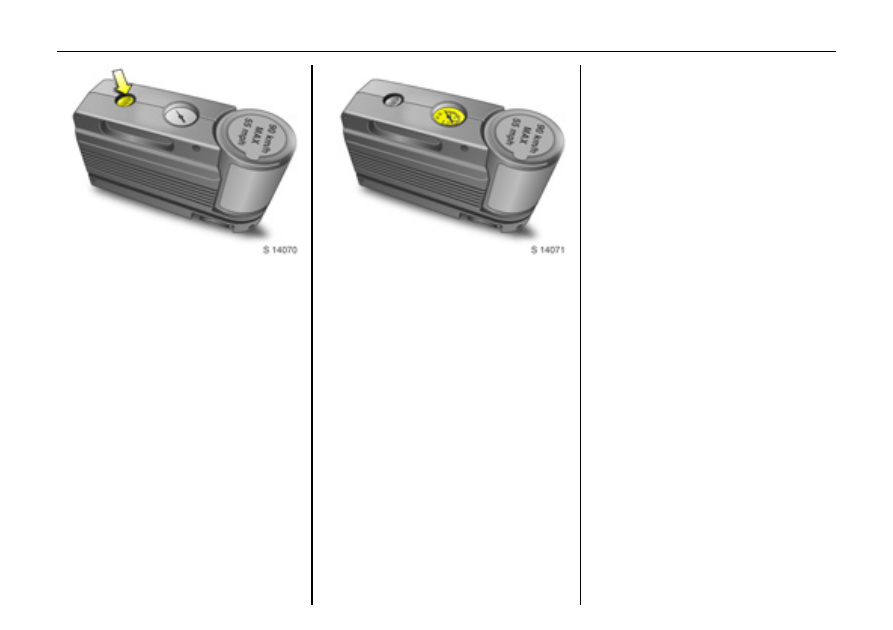

4. Ensure the compressor on/off sw itc h is in

position O (off).

5. Open cover of accessory socket  and

insert  accessory plug of tyre rep air  kit.

6. Start the engine (see pag e 17).

The eng ine must  be running  while using
the air c om pressor.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

138

Self-help, vehicle care

7. Switch compressor on/off sw itc h  to

position (on).

8. All of the sealant is pum ped into the tyre

and the tyre is infla ted.
Sea la nt may leak from the puncture hole

until the vehicle has been driven and the
hole sealed.
Do not run the compressor for more than
10 minutes, see "Important information"

on page 140.

9. Check  the compressor pressure gauge.

If there is no reading, the sealant filling
hose to va lve connection may be faulty.

Re-check the  connection.

10. Infla te the tyre to the correct pressure -

see page 180.
As the pressure gauge read ing  is

slightly  high w hile the c om pressor  is  on,
switch c om pressor off to gain an

accurate p ressure  reading.
If the p rescribed tyre pressure  is not

obta ined within  10 m inutes,  the tyre is
too badly damaged. Switch off engine

and compressor, remove  accessory
plug and unscrew seala nt filling hose

before contac ting a workshop.

11. When the correct tyre pressure has

been reached, switch  compressor  on/

off switch to position (off).

12. Switch engine off and unplug the

ac cessory  plug  from  the ac cessory
socket.

13. Disconnect sealant filling hose from

tyre va lv e a nd  replace the  dust ca p.
Exerc ise caution when rem oving  tyre
repair kit com ponents, as they may still

be hot after use.
Wrap sea lant  filling hose around

comp ressor unit  in its origina l loc ation.
Stow  acc essory plug in compressor unit

by wrapp ing  the c ord, reconnecting  the
ac cessory plug , then pushing in the

bottom p art of  the wrapp ed c ord
followed  by the top part into the

comp ressor unit.

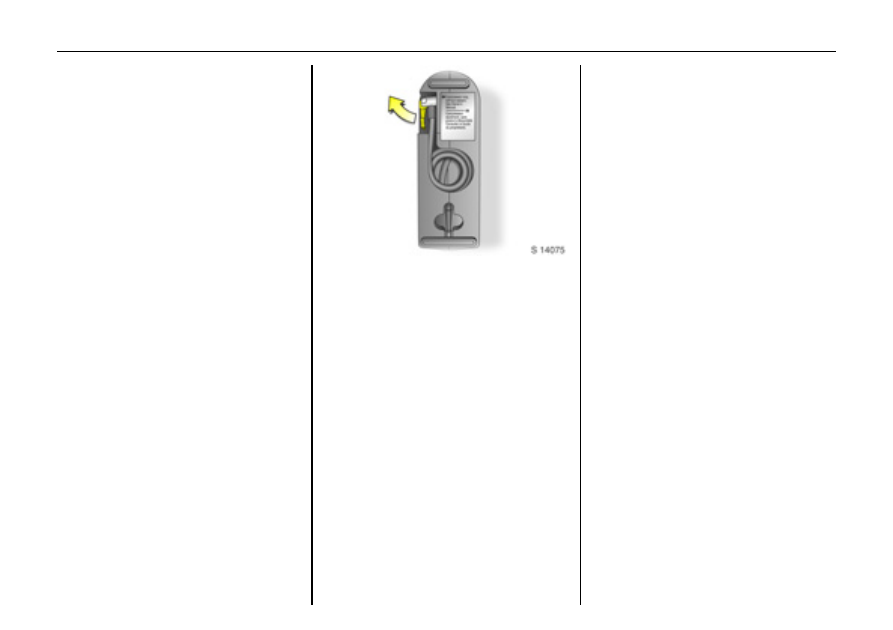

Peel off the sticker containing the

m aximum p ermitted  sp eed that is
affixed to the  sealant bottle,  and

attach it  within the driver’s field of
v iew.  For sticker  – see page 137, Fig.

S14066.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

139

Self-help, vehicle care

14. Place the tyre repair kit in its foam

container and  wrap the  strap a round

it. Snap the  buc kle into place and
tighten the strap  as  necessary.

15. Remove any excess sealant using  a

cloth. Stow tyre repair kit in lugga ge

compa rtm ent in its  orig inal  loca tion.

16. Collap se warning  triangle 3  and stow

in luggage compartm ent –
see page 135.

17. Continue driving imm ediately so that

sealant is  evenly distributed
throughout the tyre.
After driving ap prox. 10  km (6 miles)
(but no more than 10 minutes), stop

and check  tyre pressure, using  the
compressor:
Unlock  air compressor hose from
underside of  com pressor  unit b y pulling

the lever up  (see illustration). Detach
the hose from the  sealant bottle a nd

pull out the hose.
Push a ir compressor hose direc tly on to

tyre  valve and push  lever down to
secure in plac e.

18. Chec k the compressor pressure gauge.

As  long a s the tyre pressure has  not

dropped  more  than 0.7 bar  below the
correct tyre pressure, it may be

adjusted to the prescribed value.
Repeat the  procedure  until there is no

more loss of pressure.
If the tyre pressure has dropped m ore

tha n  0.7 b ar below  the correct  tyre
pressure, the  vehicle must  not b e

driven. Contact a w ork shop.

19. Stow tyre repair kit in luggage

compartment.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

140

Self-help, vehicle care

Im portant

The driving characteristics of the repaired
tyre is severely affected , therefore hav e this

tyre rep laced without d elay by a w ork shop.
If unusual noise is heard or the compressor

becomes hot, turn c om pressor off for at
least 30 m inutes.
The built-in  safety va lv e opens  at a
pressure of 7 bar.
Protect compressor from  moisture and
ra in.

Pay attention to storage inform ation and
best before date on sea lant bottle. Its

sealing c apability is not guaranteed after
this time.
The sealant bottle ca n only be used once.
Replace used sealant bottle.
The  compressor  and  sealant can be used
from app rox. -30  °C.
Dispose of used tyre rep air kits  in
acc orda nce with the  applicable laws.
Consumers must not be connected to the
acc essory  socket at the  sam e time when

the tyre repair kit is being used.

9

 Warning

Do not d riv e faster than 90 km/h

(55 mph).
Have the repaired  tyre replaced as soon

as p ossible.
Do  not d riv e with m ore than one

temporarily repaired  tyre.
Steering  and handling may be  affected .

Ta ke b ends slowly.
Only stow the  tyre repair kit in the

lugga ge c om partment.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

141

Self-help, vehicle care

Electrical system

Fuses

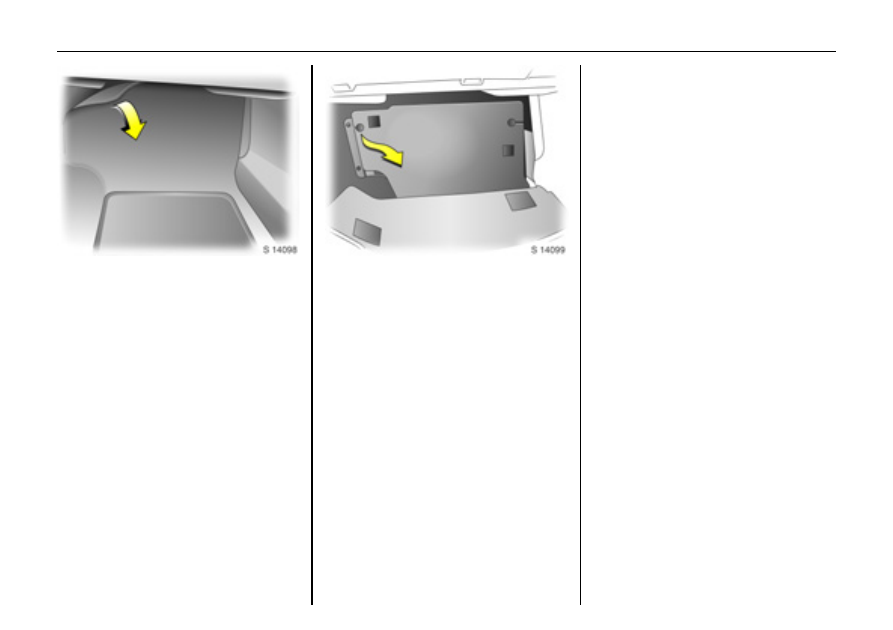

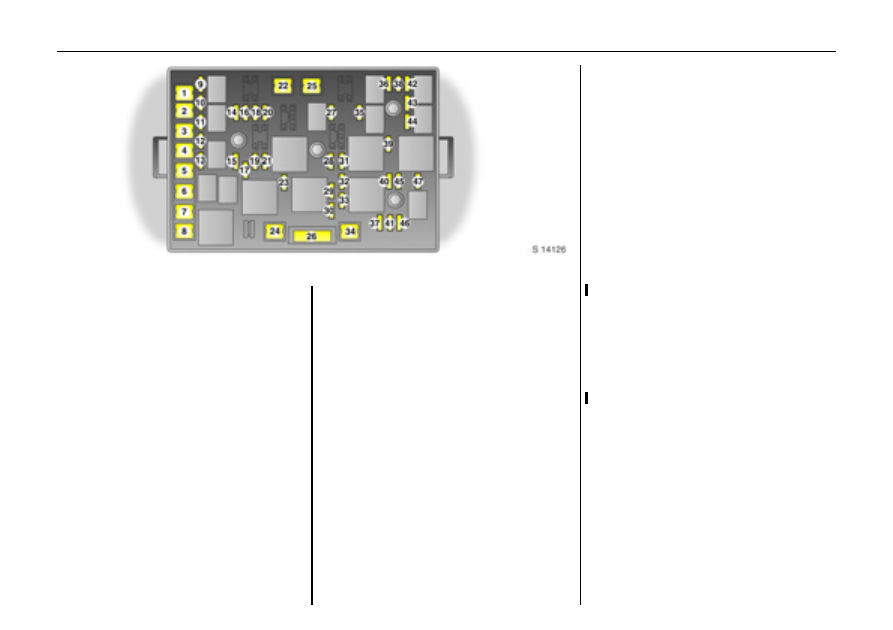

The vehicle has two fuse boxes: one behind
a cov er on the  rig ht-hand side  of  the

passenger com partment a nd another in
the engine com partment.

It is advisable to carry a complete set of

fuses in the  vehicle.
Store spare fuses on the undersid e of the

engine c om partment fuse box cover.
Opening  the cover – see pa ge 144.
Before replacing a  fuse, turn off the
respective switch and the  ignition.

A blown fuse ca n  be  recognised by its

melted  wire. Do not install  a new fuse until
the  cause of the fault has been remedied.
Different  types of fuse are used.

9

 Warning

Elec tronic ignition  systems use a v ery

high v oltag e.  Do  not touch the  ignition
system ; danger to life.

Fuse

Fuse

colour

rating

Grey

2 A

Brownish yellow

5  A

Red

10 A

Blue

15 A

Yellow

20 A

Transparent 25

A

Ora nge

40 A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

142

Self-help, vehicle care

Fuse

Fuse

colour

rating

Blue

20 A

Pink

30 A

Green

40 A

Red

50 A

Yellow

60 A

Plac e the fuse extrac tor on the various

types of fuse from the  top  or sid e,  and
withdra w fuse.

Only install fuses of the specified rating.

Each fuse has  its rating written  on  it, in
add ition the  fuses are colour  coded.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

143

Self-help, vehicle care

Fuses and the m ost important

circuits they protect

Fuse box in pa ssenger compa rtment

The fuse b ox is located  at the end of the
passenger’s foot well, below the instrument

panel.
Pull floor carpet from the top  to access fuse

box cover.

To open, pull cover from the left-hand side

to  detach from Velcro  pads and remove
cover.
Do  not store  any objects behind  the cover.
Spare fuses, fuse extractor -

see p ages 141, 142.

Som e functions are protected by several
fuses.
No. Circuit

Rating

1

-

2

-

3

-

4

-

5

Amplifier

20 A

6

Instrument p anel cluster

10  A

7

Ignition switch,

electronic im mobiliser

2 A

8

Brake lamp

10 A

9

Climate control,
electronic im mobiliser

10 A

10 -
11 Spare

20 A

12 Airb ags

10 A

13 Spare

10 A

14 Windscreen wipers

10 A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

144

Self-help, vehicle care

No. Circuit

Rating

15 Climate control,

seat occupancy  recognition,
clutch switch,

crank  relay,
instrum ent panel cluster

10 A

16 Elec tric wind ow s

30 A

17 -
18 -
19 Steering wheel controls

2 A

20 Spare

15 A

21 Spare

20 A

No. Circuit

Rating

22 -
23 Rad io

15 A

24 Sensing a nd  Diagnostic

Module

10 A

25 Engine Control Module,

Transm ission Control
Module

10 A

26 Door locks

15 A

27 Interior lam ps

10 A

28 Steering wheel control

illumination

2 A

Fuse box in engine comp artm ent



To open  the cover, press locking tab s a t

each end of the fuse box inward s. Lift the
cover upwards to rem ove.
Do not store any  ob jects behind the cover.

9

 Warning

Turn off engine before opening engine

compartment  fuse  box; risk of injury –
see page 152.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

145

Self-help, vehicle care

Some functions are protected by  severa l

fuses.

No. Circuit

Rating

1

-

2

Bod y Control Module

50  A

3

Bod y Control Module  2

40  A

4

Crank

30 A

5

Bod y Control Module  3

30  A

6

-

7

Heated rea r window

20  A

8

Cooling fa n

60 A

No. Circuit

Rating

9

Fuel pump

15 A

10 -
11 Luggage compartment

5 A

12 Luggage compartment

25 A

13 -
14 Electric exterior mirrors

5 A

15 Sp are

10 A

16 -

No. Circuit

Rating

17 Air cond itioning

10 A

18 Data link connector

15  A

19 Spare

20 A

20 -
21 Outlet

20 A

22 -
23 Emissions

10 A

24 Vacuum pum p

20 A

25 -
26 Electric  seat

20 A

27 -
28 Engine Control M od ule,

tra nsmission

15 A

29 Engine Control M od ule

20 A

30 Turbo, Cam phaser

10 A

31 -
32 Reversing la mp

10 A

33 Ignition c oils

15 A

34 ABS

10 A

35 Fog la mps

15 A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

146

Self-help, vehicle care

Bulb replacement

Halogen bulbs contain pressurised  gas.
Ta ke  special care when d isposing  of

ha logen bulbs. Never  touch the glass  with
bare fingers; risk of injury.
Before replacing a bulb,  switch ignition  off
and turn  off relevant light switch.
Only hold new bulb at  base!  Do  not touch
the bulb glass with bare hands, otherwise

fingerprints on the g lass evaporate.
Residue b uilds up on the reflector,

eventually resulting  in  a dull reflector.
Inadvertently stained bulbs ma y be

cleaned with a clean non-fluffy cloth,
using alcohol or white spirits.

Replacement bulb m ust be in accordance
with information on base of d efectiv e bulb.

Do not exceed wa tta ge specified on ba se
of bulb.
Replace c ra cked  or da maged  bulb s as dirt
can g et insid e,  coating  the insid e of the

bulb a nd  reducing light output.
If the headlam ps  are d amaged, the  light

ma y not be sufficiently d iffused a nd  can
blind oncoming drivers. Vehicle  vibration

can also cause incorrect headlamp a im ing .

Headlamp a iming
We  recommend that hea dlamp aim ing  be

carried out by  a workshop, who will have
spec ia l equipment.

No. Circuit

Rating

36 Horn

15 A

37 Remote central locking

10  A

38 Driver’s side  high beam

10  A

39 Windscreen wipers

25 A

40 ABS

10 A

41 ABS

20 A

42 Passenger’s  side high bea m 10  A
43 Passenger’s  side low beam 10  A
44 Driver’s side low beam

10 A

45 Instrument pa nel ignition

20  A

46 Canister vent

10 A

47 Parking lamps

15 A

9

 Warning

To avoid  causing da mage to the doors

and the bonnet, ensure  the driver’s  door
and  the p assenger’s  door are both  closed

correctly before closing the bonnet.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

147

Self-help, vehicle care

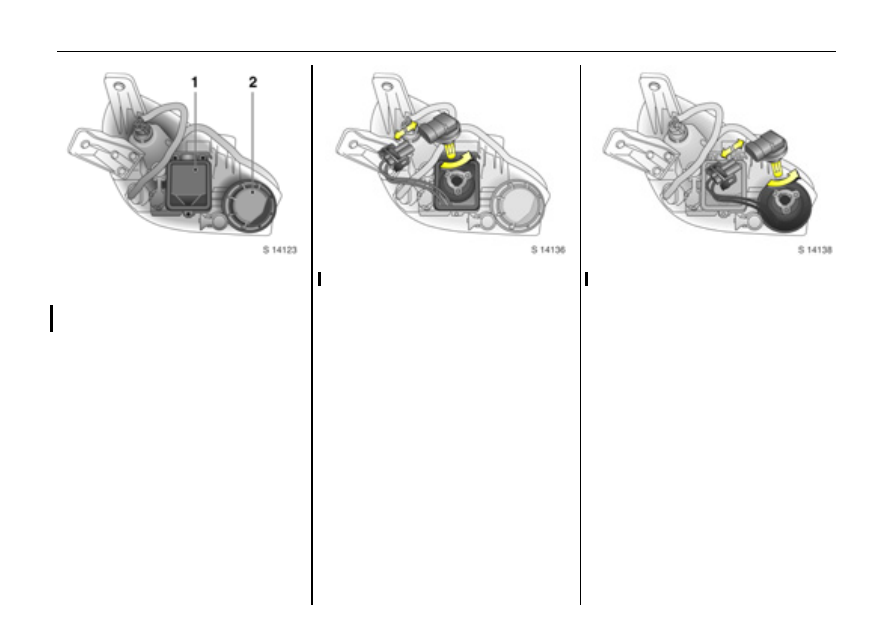

Headlamp system

Headlamps with sepa ra te systems
for low beam 1 (outer bulbs) and

high beam 2 (inner bulbs).

Low  beam

1. Open bonnet and remove 3 screw s from

hea dlamp protective  cov er.

2. Rotate  bulb soc ket a nti-clockwise  and

pull it out of head la mp assembly.

3. Deta ch p lug connector from bulb sock et.
4. Remove bulb from bulb socket and insert

new  bulb, without touching the glass.

5. Attach plug connector to b ulb  socket,

push  bulb sock et into head lamp
assembly and rotate  bulb  sock et

clockwise.

6. Replace  headlam p protective cover,

rep lace  3 screws to  hold c ov er in plac e
and c lose  bonnet.

Hig h beam

1. Open bonnet and remove headla mp

protective cover.

2. Rotate bulb  socket anti-clockwise and

pull it out of headlamp  assembly.

3. Detach plug connector from b ulb socket.
4. Remov e bulb from bulb  socket and insert

new bulb, without touching the g la ss.

5. Atta ch  plug  connector to bulb socket,

push bulb socket into  headlamp
assembly a nd  rotate bulb socket

clockwise.

6. Replac e head lamp protectiv e cover and

close bonnet.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

148

Self-help, vehicle care

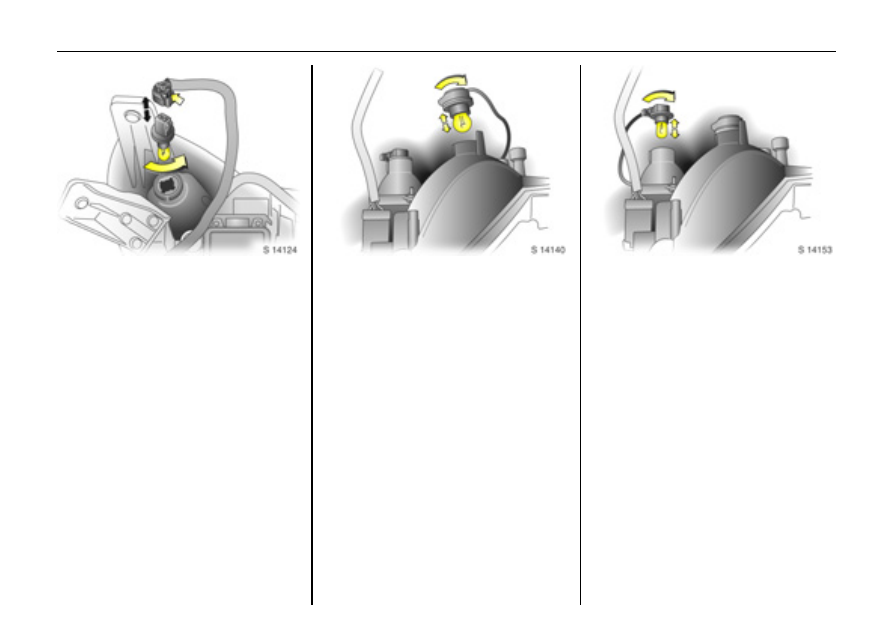

Parking lamps

1. Open bonnet.
2. Rotate bulb socket anti-cloc kwise and

pull it out of headlamp assem bly.

3. Detach plug connector from bulb socket.
4. Remove b ulb from b ulb soc ket and insert

new bulb,  without touching  the glass.

5. Attach p lug  connector  to bulb soc ket,

push bulb socket into headlamp

assem bly and  rotate bulb socket
cloc kwise.

6. Close bonnet.

Front turn signals, front fog lamps

1. Open bonnet.
2. Reach through ap erture between front

panelling  and  bonnet and locate bulb
assembly.

3. Rotate  bulb soc ket a nti-clockwise  and

pull out bulb assembly.

4. Detach plug connector from b ulb socket.
5. Remov e bulb from bulb  socket and insert

new bulb, without touching the g la ss.

6. Atta ch  plug  connector to bulb socket,

push  bulb  assembly into original position

and rotate b ulb  socket clockwise.

7. Close bonnet.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

149

Self-help, vehicle care

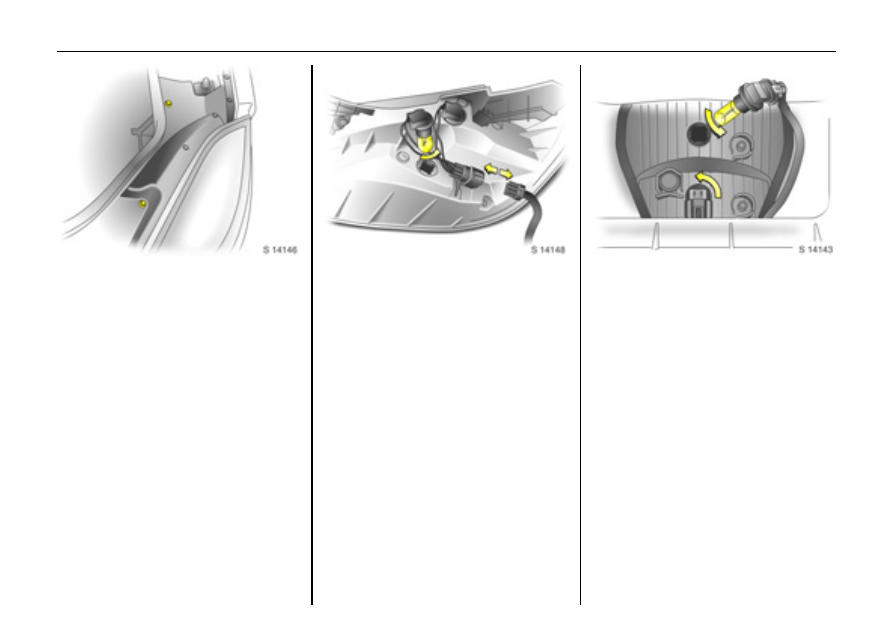

Rear brake, tail, turn signal lamps

1. Open lug gage compartment
2. Remove 2 bolts holding  the bulb

assem bly to the  vehicle body.

3. Pull bulb assembly away  from  vehicle

body and detach plug connector from
bulb assemb ly.

4. Rotate  bulb soc ket a nti-clockwise  and

rem ove from bulb  assembly.

5. Remove bulb from bulb socket and insert

new  bulb, without touching the glass.

6. Replace  bulb soc ket in bulb  assem bly

and rotate bulb socket  cloc kwise.

7. Replace bulb assembly into original

position and repla ce 2 bolts to hold bulb

assembly to the v ehicle  body.

8. Close lug gage compartment.

Reversing lamp, fog tail lamp

1. Reach  behind, up a nd  under rea r

panelling and locate bulb socket.

2. Rotate bulb  socket anti-clockwise and

remove from lam p assembly.

3. Remov e bulb from bulb  socket and insert

new bulb, without touching the g la ss.

4. Install bulb socket by lining up the tabs in

the lamp  assembly  and  rota te bulb

socket clockwise.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     7      8      9      10     ..
