118

Driving and operation

Maintena nc e
Hav e all maintenance work  carried out

at the intervals specified  by  Opel. We
recom mend  that you  entrust this work

to your Opel Service Partner, who ha s
proper  equipment and trained  personnel

ava ilab le.  Elec tronic testing systems
permit rapid dia gnosis  and rem edy of

faults.  This way you can b e certain that
all comp onents of the  vehicle’s  electric al,

injection and ignition systems operate
correctly, that your vehicle has a low  level

of pollutant emission  and  that  the c atalytic
converter system will  hav e a  long  service

life.
You are thereby m aking an imp ortant

contrib ution towards keeping the air clean
and com plia nc e with emissions  legislation.
The Service work includes testing and
adjusting the fuel injection system and the

ignition  system . For this reason, hav e a ll
Service  work carried out  at the interv als

specified by Opel (see chapter "Serv ic e,
Maintenance" on page 165).

Drive control systems

Electronic  Stab ility Program  (ESP),

Electronic  Stab ility Control (ESC)
Elec tronic Stability Control (ESC) is a

component part of the  Electronic Stability
Program  (ESP).
ESP im proves driving stability w hen
necessary in any  driving situation,

regardless of the  type  of  road  surface or
tyre g rip . It also prevents the d riv e wheels

from spinning.
The system m onitors vehicle movements.

As soon as the vehicle starts to swerve
(understeers/oversteers)  engine output is

reduced (the  sound  of the engine  cha ng es)
and individual wheels are  specifically

braked . This  considerab ly improves  the
driving stability of the vehicle on snow and

ice and  on  wet or slippery road surfa ces.

ESP is ready for operation as soon a s the
ignition  is switched  on  and control

indicator v goes out.
The ESP control process is disp la yed  b y the

flashing of v.
The vehicle is now in a critical situa tion;

ESP allows you to keep  control of the
vehicle a nd  reminds you to m atch  your

speed to the road conditions.

9

 Warning

Do not  let this  special safety  feature

tempt  you into  ta king risk s w hen driving.
Tra ffic  safety can only b e ac hieved by

adopting a responsible d riv ing  style.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

119

Driving and operation

Control indica tor v

Illuminates for a few seconds when the
ignition is switched on. The system is ready

for operation when  the control  indica tor
goes out.
Flashing during driving:
This shows  the system  has com e into

action. The engine output may be reduced
(the sound of the engine cha nges) a nd the

vehic le ma y be braked automatically to a
small degree.
The d riv er information  centre  also shows
"ESC ACTIVE" and/or "LOW TR ACTION "

when the system has come into action.
See page 69.
"ESC" appears in som e wa rning messages.
ESC is a  component part of the  Electronic

Stab ility Prog ra m (ESP), improving driving
stability.

Illum inates while driving:
The system is switched  off or a  fault  is

present. Continued  driving is possible.
The driving stability ca n  however

deteriorate depending on road surface
conditions.
The driver informa tion centre show s
"ESC OFF", "SERVICE ESC" or

"SERVICE TR ACTION " if a system fault
oc curs. See pages  69, 70.
The driver informa tion centre show s
"TRACTION OFF" a nd /or "ESC OFF" if the

system has been switched off. See pages
69, 70.
Reactiva te ESP or have the c ause of the
fa ult remedied by a work shop. The

system’s integrated self-diagnostics allow
fa ults to be quickly  remedied.

Sw itching  off:

The tra ction control aspect of ESP ca n be
switched  off by pressing  button  R once.
ESP can also b e switched off altogether by
pressing and holding the  button for more

than 10 second s.
When traction control  and /or ESP have

been deactivated, c ontrol indicator v
illuminates in the  instrum ent panel.
The driver information centre shows
"TRACTION  OFF" if the  button is pressed

once, and also "ESC OFF" if the system has
been switched off a ltogether.

See pages 69, 70.
Traction control  and  ESP  are switched  on

aga in by pressing b utton R a gain  (control
indicator  g oes out imm ediately) or  the  next

time the ig nition is switched on.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

120

Driving and operation

Comp etitive m od e

Competitiv e mode allows the driver to have
full control of the rear wheels  while ESP

continues to assist in maintaining the
driving sta bility of the v ehicle  by brak ing

the front  wheels as necessary.
To activate:

Press button  R twice within 5 seconds.
Control indica tor v illuminates in the

instrument panel. The  trac tion control
aspect of ESP is dea ctivated  for  high

performance driving.
The driver informa tion centre show s

 "COMPETITIVE MODE". See pa ge 69.
Ad just your driving a ccording ly.

To deactivate:
Briefly press button R again or switch off

the ignition.

9

 Warning

When the traction control aspect of ESP is
switched  off, it is possible to lose traction.
Do  not a ttempt to shift  gears while  the
rear wheels are  spinning, to prevent

damage to the transmission. Failure to
follow these instructions can c ause

injuries or put lives  at risk .

9

 Warning

When  competitive mode is engaged, it is

possible to lose traction.
Do not  attempt  to  shift while the rear

wheels are spinning,  to  prevent dama ge
to  the transm ission. Fa ilure to follow

these instructions  can cause injuries  or
put lives at  risk.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

121

Driving and operation

Cruise control
The c ruise c ontrol can store and  maintain

speeds  above approx. 30 k m/h (20  mph).
Dev iations from the stored  sp eeds m ay

occur when d riv ing  uphill or d ow nhill.
For safety reasons, cruise control cannot

be activated until  the brak e pedal has
been operated once.
Cruise control is operated with buttons m,

8

, and

9

 on the left side of the steering

wheel.
Do not use cruise control  if  it is

not advisable to maintain a constant
speed (e.g. in situa tions presenting a

danger to yourself and other road  users,
in heav y traffic or on winding, slippery or

greasy roads).
When cruise control  is a ctive, reaction

times may be increased  due to the different
position of the  feet.

To activate:

Press button m to turn c ruise c ontrol on.
The control indica tor in the button will

illuminate.

Accelerate to the desired speed,  press  the

9

button  and  release it: the current

speed is stored and  maintained.
The  accelerator ped al can be released
after setting cruise control speed.
Vehicle  speed  can be increased
temporarily for overta king  purposes, by

depressing  the accelerator pedal.
When the  accelerator ped al is  released,

the previously stored speed is resumed.
"CRUISE ENGAGED" appears  in the driver

inform ation centre with cruise control
active.
Check c ontrol warning messages  -
see page 68.

9

 Warning

The driver is  always responsible for
maintaining a n  appropriate speed  if

cruise  control is on. Failure to follow
instruc tions c an  ca use  injuries or  put  liv es

at risk.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

122

Driving and operation

Incr ease speed :
With cruise control activ e, hold down

button

8

 or briefly press it repeatedly:

speed is increased continuously or in steps

of 1.6 km/h (1 m ph) without using the
accelerator pedal.
When button

8

 is  released, the current

speed is stored and m aintained.
Alternatively, use the accelerator pedal to
increase  vehicle speed, press button

9



and release it, then release the accelerator
pedal.
When button

9

 and the accelerator

pedal are released,  the current speed is

stored and m ainta ined.

Decrease speed:
With cruise control activ e, hold down

button

9

 or briefly press it rep eatedly:

speed is reduced continuously or in steps

of 1.6 km/h (1 m ph).
When button

9

 is released,  the current

speed is stored and m aintained.



To dea ctivate:
Switch off  cruise  control when not needed,

to  avoid accid ental activa tion.
Press button m: cruise control  is switched

off, the control indicator in the button goes
out a nd  the vehicle slowly d ecelerates.

To continue driv ing , depress the
accelerator ped al in the usua l  manner.
For reasons of  safety, c ruise  control
deactiv ates under certain driving

conditions. For  exa mple:
z if the vehicle’s speed drops below

approx. 30 km/h (20 mph) or

z if the brake peda l is depressed or
z if the  clutch p edal is depressed  or
z if the  Elec tronic Stability Program (ESP)

comes into a ction, to improve driving
stability and lim it  wheel  spin.

Deactivating cruise control does not switch
off the system.

Resuming the stored  speed:

Briefly press button

8

 at a  speed  above

30 km /h (20 mph): speed selected before

cruise c ontrol was deactivated  is resumed.
The value of the stored speed  is deleted

when cruise control ha s b een switched off
by pressing button m, and when  the

ignition is turned off.

Brake system

The effectiveness of the brakes is an

important factor for traffic sa fety.
To improve effectiveness, d o  not  brake

unnecessarily hard for the  first 200 k m
(120 miles) a fter new  brake pads have

been fitted .
Brake pad  wea r  must  not exceed  a

spec ified limit. R egular ma intena nce as
detailed in the chapter "Service,

Maintenance" on pag e 165  is therefore of
the utm ost importance for traffic safety.
Hav e w orn b ra ke p ads  replaced by a
workshop. Pads which have been tested

and a pproved ensure optimum b ra ke
performa nc e.
Brake pad s that hav e worn to their
minimum  thickness generate a grinding

noise. Continued  driving is possible.
Hav e the brake pads replaced  as soon

as possible by a workshop.

9

 Warning

Disregard of these  instruc tions may lead

to  injuries or endanger lives.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

123

Driving and operation

Brake assist

Powerful application of the  brake  peda l
automatically  applies maximum brak ing

force a mplification to a chieve the shortest
possible braking d istance under full

braking (brak e a ssist).
Maintain steady pressure on the brak e

pedal for as long  as full-on brak ing  is
to continue. When the  brake ped al is

released,  the maximum brak e force
amp lification is taken  away.

Foot b rake
The foot  brake comp rises  two independent

brake circuits.
If a  brake circuit fails, the vehicle  can still  be

braked  using the other brake circuit. If this
oc curs, however, the brak e pedal m ust be

depressed  quite far using considerable
force before braking effect occurs. The

distance required for braking will b e
greater. Consult  a workshop  before

continuing  your journey.
To  ensure the full pedal travel can be

utilized, esp ecially  in c ase of a fault in one
of  the brake circuits, there  must b e no

unrestrained  mats in the vic inity  of  the
pedals –  see  page 111.
When the engine is not running, the
assista nce of the brake servo unit ends

once the brake peda l has b een depressed
once or twice. Braking effect is not

reduced, but braking requires significantly
greater force.

Check the brake lamps before starting
out on a journey.
Just before starting  any journey,  check
effectiveness of brak e system  at low

speeds and without obstructing moving
traffic, pa rticularly  if  brakes are wet, e.g.

after  washing the vehicle.
The  brake/clutch fluid  level should b e

checked  regularly.  If the b ra ke/clutc h  fluid
level  is too low and  the hand brak e is not

app lied, c ontrol indicator R illumina tes in
the  instrument panel – see pa ge 56.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

124

Driving and operation

Hand brake

Always  apply  ha nd  brake firmly. On slopes,
apply the hand brake as firmly as possible.
The m echanical hand b ra ke a ffects  the
rea r wheel brakes. They a utomatica lly

enga ge w hen the lever  is p ulled.
To release the hand  brake, lift handle

slig htly, press release button and lower
handle  all the way down.
To reduce the opera ting forces of the hand
brake, depress the foot brake at the sa me

time.

Control ind icator  R for  brake system

Illum inates when the ignition is switched on
if  the hand brake is  applied  or  if the brake/

clutch fluid level  is too low.
Flashes at speeds over  8 km/h  (5 m ph)  if

ha nd brak e is applied. Release hand brake
before continuing  journey, to av oid

ov erheating and  damag ing the brake
system. See also  page  70.
Brake  and clutch fluid  – see page 156.

ABS

u

The AB S (Anti-lock  Brake System )

continuously monitors the brake system
and p revents the wheels from lock ing,

independently of  the typ e of road surface
and the tyre grip.
It starts to regulate the braking pressure as
soon a s a  wheel  shows a tendency to lock.

The vehicle rema ins steerable, even in the
event of v ery  heavy  braking, for insta nce

on bends  or  when swerving to a void an
obstacle. Ev en in the c ase of full-on

brak ing, the ABS mak es it possible to drive
round an obstacle w ithout releasing  the

brak es.
ABS  control is mad e ap parent throug h  a

pulse in the brake pedal and the  noise  of
the regulation process.

9

 Warning

If the control indicator illuminates when

the hand brake is not ap plied: Stop.
Interrupt your journey  immediately.

Consult a workshop.

9

 Warning

For optimum  braking, keep  the brak e
peda l fully dep ressed throughout the

braking process, despite the  fact that
the pedal is pulsa ting. Do not  reduce

the pressure on the  peda l.
Do not  let this  special safety  feature

tempt  you into  ta king risk s w hen driving.
Tra ffic  safety can only b e ac hieved by

adopting a responsible d riv ing  style.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

125

Driving and operation

Control indica tor u for ABS

Illuminates for a few seconds after the
ignition is switched on. The system is ready

for operation when  the control  indica tor
goes out.
If the  control indicator does  not g o  out
after a few seconds, or if it illuminates while

driving,  there is a  fault in the ABS.  The
brake system remains operational without

ABS regulation.

Self-check
Each time the  ignition is switc hed on and

the engine is  started, after setting  off  at a
speed of about 3 km /h (2 mph), the system

performs a self-check  which may be
audible.

Fault

You can continue driving,  prov ided  you
drive with care a nd antic ipation.
Have the cause of the  fa ult remed ied by a
work shop.  The system’s integrated

self-d ia gnostics allows  fa ults to be quickly
remedied.

Wheels, tyres

See page 179 for suitable tyres  and

restrictions.
Factory-fitted tyres are matched to the

chassis and offer optimum driving comfort
and safety.

Cha nging tyre/w heel type

Before changing to tyres  or  wheels of a
different size, seek a dvice as regards

technical  possibilities. Seek  the assistance
of a w ork shop.
If tyres of a different  size than those fitted
at the factory are used, the electronic

speedometer may req uire reprogramm ing
to ensure  that  the correct speed  is

displayed.

9

 Warning

If there is a fault in ABS, the wheels may
be subject to loc king  due to braking that

is heav ier than norm al. This  may  cause
the vehicle to sw erve. The adva ntag es of

ABS are no longer op erational.

9

 Warning

Use of unsuitable tyres or wheels may

lead  to  accidents and render the vehicle
unroadworthy.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

126

Driving and operation

Fitting new  tyres
Please fit tyres in pairs. Sets would be even

better. Replace tyres w ith:
z the same size,

z the same  design,
z the same  make,

z the same  tread  pattern on one axle.
Fit  direc tional  tyres such that they roll  in  the

direc tion of travel. The  rolling d irection  is
indicated  by  a symbol (e.g. a n  arrow)  on

the sidewall.
Tyres fitted opposing  the rolling  direction

(e.g. when  a tyre is  chang ed) should  be
refitted  a s soon as possible. This is the only

way to obtain full  benefit from the design
properties of the tyre.
Observe legal requirements w hen
disposing of tyres.

Some brands  of  tyres have a b eaded
edge for alloy wheels to protect  against

damage. If  a wheel trim is used on steel
wheels with beaded-edg e tyres, the

following procedure must be followed:
z Wheel trims and tyres that are a pproved

for the respective vehicle and c om ply
with all of the  relevant wheel and tyre

combination requirements must b e used.

z If the  wheel trims and tyres used are not

approved,  the tyres  must not have a
beaded ed ge.

Tyre pressure
Check  tyre pressures w hen cold, a t least

every 14 days and  prior  to any long
journey.

Tyre pressures – see p age 180 and the tyre

and load ing  information label on the
B-pillar, v isible with the driver’s d oor open.

Hav e tyre and  loa ding  information label
replaced  after changing  to  a different tyre

size.
Do not reduce tyre pressure w hen the tyres

are warm. Otherw ise the pressure m ay
drop below  the permissible minimum when

the  tyres cool down.

9

 Warning

Use of unsuitab le tyres or wheel trim s
could lead to sudden pressure loss  and

thereby a ccidents.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

127

Driving and operation

After having  checked the  tyre p ressures,

tighten the  valve caps.
Incorrect  tyre pressures will imp air  safety,

vehic le handling, com fort and  fuel
economy and will increase tyre wear.
If the  pressure is  too  low, this ca n  result
in considerable tyre warm-up and internal

dam age, leading to tread sep aration a nd
even to tyre blow-out at high speeds.
Hidden tyre damag e is not eliminated by
adjusting tyre p ressure.

Tyre condition, wheel condition

Driv e over edges slowly and at right angles
if  possible. Driving over  sharp edges  can

cause concealed da mage  to tyres and
wheels that only becomes noticeable later.
Do  not trap  tyres when  parking.
Check  tyres regularly for dama ge (foreign

bodies, punctures, cuts, crack s, bulg es in
sidewalls). Chec k wheels  for  damage. In

the event of dam age  or  abnorm al wear,
consult a workshop.

Tread  d ep th

Check tread depth at regula r intervals.
If there is more wea r  at the front than the

rear, swap round front  wheels and  rear
wheels.
Correct the tyre pressure.
Tyres  should be replac ed for safety

reasons if tread depth drops b elow 2-3 mm
(4 mm  for w inter tyres).

9

 Warning

Inc orrect tyre pressure can lead to tyre
rupture.

9

 Warning

Dama ge m ay lead to tyre blow-out.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

128

Driving and operation

The legally  permissible minimum  tread

depth  (1.6 m m) has  been reached when
the tread has worn down as far as one  of

the w ear indicators (TWI

1)

). A  number of

wear indicators a re spaced at equal

intervals around the tyre within the  tread.
Their position  is indicated by markings on

the tyre sidewall.

General information
z The  danger of aq uap laning  is greater if

the  tyres are worn.

z Tyres  age, even  if they a re  used  only  very

little or not at  all.

z Never fit  used tyres the prev ious history

and use  of w hich you  do not  know.

z So  as  not to im pair brake cooling , use

only wheel trims app rov ed for use on
your vehicle.

Tyre d esigna tions
Meaning s:
e.g. 245/45 R 18 100 W

Speed code letters:

1)

TWI

 =

T

read

W

ear

I

ndicator.

245

=

Tyre  width  in  mm

45

=

Aspect ratio
(tyre height to tyre width) in %

R

=

Belt type: Rad ial

18

=

Rim  diameter in inches

100

=

Load index
e.g.: 100 corresponds  to  800 kg

W

=

Speed  code

Q

Up  to  160 km/h (100 mph)

S

Up  to  180 km/h (112 mph)

T

Up  to  190 km/h (118 mph)

H

Up  to  210 km/h (130 mph)

V

Up  to  240 km/h (150 mph)

W

Up  to  270 km/h (168 mph)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

129

Driving and operation

Winter tyres 3
For notes on fitting new tyres –

see page 126.
See page 179 for restric tions.
Winter tyres im prove safety at
tem peratures below 7 °C and should

therefore be fitted on all the wheels.
The d esign of summ er tyres mea ns they

have limited  qualities for  winter driving.
If the  maxim um  perm issible speed  for the

winter tyres is less than that of the vehicle,
a notice ind icating the ma ximum

permissible speed  for the tyres must be
affixed within  the driver’s field of v ision

1)

.

Wheel trims

If the wheel trims and tyres used are not
approved, m ake  sure that the  tyres do not

have a beaded edge  – see page 126.

Tyre chains 3

Restric tions and further inform ation -
see p age 179.
Tyre c hains are only perm itted on the
driven wheels (rear  axle).  They m ust be

fitted to the  tyres symmetrically in order
to achieve a c oncentric  fit.
Alw ays use fine-linked  chains that ad d no
more than 11 m m to the tyre tread and the

inboard  sides (including chain lock).

Wheel trim on steel wheels could come into
contact with parts of the  cha in  and  be

dam aged . Remove  the wheel trim.
Tyre cha ins may only be used at sp eeds up

to 50 km/h (30 mph) or up to the tyre chain
ma nufacturer’s recommended m aximum

speed, whichever is lower.
When travelling  on  roa ds  that  are free of

snow , they may  be  used for  brief periods
only  since they are subject  to rap id  wear on

a  hard  road and m ay snap.
Avoid sharp turns,  bumps and holes and

do not lock  the wheels  when brak ing, to
av oid damaging the tyre chains.
Re-tighten the chains after d riv ing  for
app rox. 1 km (0.6 miles). If, at any time you

hea r or suspect that the chains are
contacting the vehicle, stop  and  re-tighten

the chains.
Always read the instructions supplied  with

the tyre cha ins.
Correct the tyre pressure b efore  starting-

off. See  page 180.

1)

Varies fro m country to country o n account of

national regulations .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

130

Self-help, vehicle care

Self-help, vehicle care

Bonnet release

To open the bonnet, pull the release
lever located on the  driver’s side  below

the instrument panel.
The b onnet  will  then be unlatched  and will

open  partially. R eturn relea se lev er to its
original position.
Do not pull release lever while the vehicle is
mov ing.

Bonnet release ....................................   130
Starting ................................................  131
Starting the engine with

jum p lea ds 3 ....................................

132

Towing .................................................  134
First-aid k it + 3 ,

warning tria ngle ¨ 3 ......................  135

Vehicle tools ........................................   135
Punc ture ..............................................  135
Tyre repair kit......................................   136
Electrical system .................................   141
Fuses and the most important c ircuits

they p rotect ......................................   143

Bulb replacem ent ...............................   146
Inspection system ...............................   151
Opel genuine parts and acc essories .   152
A note on safety .................................   152
Checking and topping up fluids ........   152
Wind screen wipers..............................   157
Wind screen washer system ................   158
Battery .................................................  159
Protection of electronic com ponents   159
Vehicle decomm issioning...................   160
Vehicle recommissioning....................   160
Vehicle care.........................................   161

9

 Warning

Disregard  of these instructions m ay
lead to injuries or endanger life.

Vehicle passeng ers should be inform ed
accordingly.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

131

Self-help, vehicle care

To open  com pletely, lift bonnet  upw ards

from the  edge nearest  the windscreen. Air
pressurised  support rods will hold the

bonnet open.
When the bonnet is opened, leaves, dirt or

snow  can obstruct the air intake. Remove
any leaves, dirt or snow. Air inta ke  –

see page 109.
Never drive with bonnet open.

To  close bonnet, lower it gradually  before
pushing it firmly into its catch.
Check  that  the b onnet  is latched  in  position
before driving, by pulling a t its rear edge. If

it  is not engaged , rep eat closing
proc edure.

Starting

Do not sta rt with quick charger

This  prevents d amage to electronic
components.

Do not sta rt by pushing or tow ing
Because your vehicle is fitted  with  a

catalytic converter, it must not  be  started
by pushing or towing –  see  page 116.
The v ehicle can only be started using jum p
leads  – see follow ing  page.

9

 Warning

To avoid  causing da mage to the doors
and the bonnet, ensure  the driver’s  door

and  the p assenger’s  door are both  closed
correctly before closing the bonnet.

9

 Warning

If the v ehicle battery requires charging
while still in  the vehicle,  ensure there is

adeq uate ventila tion in and  around the
battery compartment to prevent risk  of

exp losion.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

132

Self-help, vehicle care

Starting the engine with

jump leads

3

A vehicle with a discharged  battery can be

started using  jum p leads, the ba ttery of
another vehicle and  your vehicle’s jum p

start terminals - see pa ge 133. Attemp ts to
start the vehicle should be made at

intervals of 1 minute a nd  should not last
longer than 15 seconds.

z Never expose the b attery to nak ed

flames or spark s.

z A discharged  battery can freeze at

temperatures of 0 °C. Defrost the frozen

battery in a  warm room before
connecting jump leads.

z Do not allow battery fluid to come

into contact with eyes, skin, fabrics

or painted  surfaces. The fluid contains
sulp huric ac id  which can cause injuries

and d amage in the event  of d irect
contact.

z Wear  eye protec tion and  protective

clothing  when handling a b attery.

z Use  auxiliary battery with same voltage

(12 v olts). Its cap acity (Ah) must  not b e

consid erably  less  than that of the
discharged  battery. Voltag e and

capa city inform ation c an  be  found on
the batteries.

z Use  jump  leads with insulated terminals

and a  cross section of at least 16 mm

2

z Do not disconnect the discharged

battery  from  the vehicle.

z Switch off all unnecessary electrical

consumers.

z Do not lean over the ba ttery  during  jump

starting.

z Do not allow the terminals of one lead to

touch those of the  other lead .

z The vehicles should not touc h while jump

starting.

z Apply hand b ra ke.  Transmission in

neutral.

9

 Warning

This must be d one with extreme care. Any
deviation from the  following instructions

could lead to personal injury or d amage
resulting from ba ttery explosion,  as  well

as to dam age to the electrical systems in
both v ehicles.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

133

Self-help, vehicle care

Jum p start terminals

In the  event of a discharged  battery, the
jump start term inals located in the engine

compartment enable the  vehicle to be
started without the need  to  access the

battery.
The p ositive jum p start terminal is

identified  by  a “+” sign on the red
insulating cov er, located  next to the engine

compartment fuse box.
Open the red insulating cov er to access the

positiv e “+” termina l c onnector. Ensure the
red  insulating cover is  latched ba ck into

position when not in use.

The nega tiv e jump  start terminal is

identified by a “GND (-)” sign on a  ground
bracket, located  below  the engine beauty

cover.

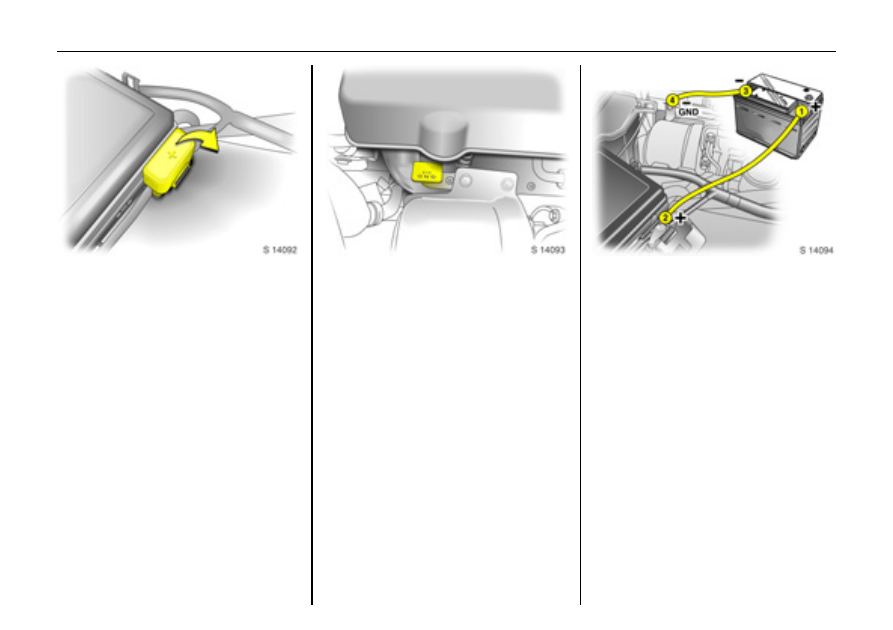

Connect the leads in the order shown in the

illustration:
1. Connect one end of the first jump lead

to the positive  terminal 1 of the ba ttery
providing the jump  start (identified by

"+" sign on battery case or terminal).

2. Connect the other end of this lea d to

the positiv e jump  start terminal 2 of the
vehicle with the d ischarged battery

("+" sign).

3. Connect the  first end  of the other jump

lead to the neg ativ e terminal 3 of the
battery  providing the jump  start

("–" sign).

4. Connect the other end of the second

jum p lea d 4 to the negative  jum p sta rt
terminal ground brack et, id entified by

“GND (-)”.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     6      7      8      9     ..
