Opel Frontera UE. Manual - part 567

8J–4

EXTERIOR/INTERIOR TRIM

Removal

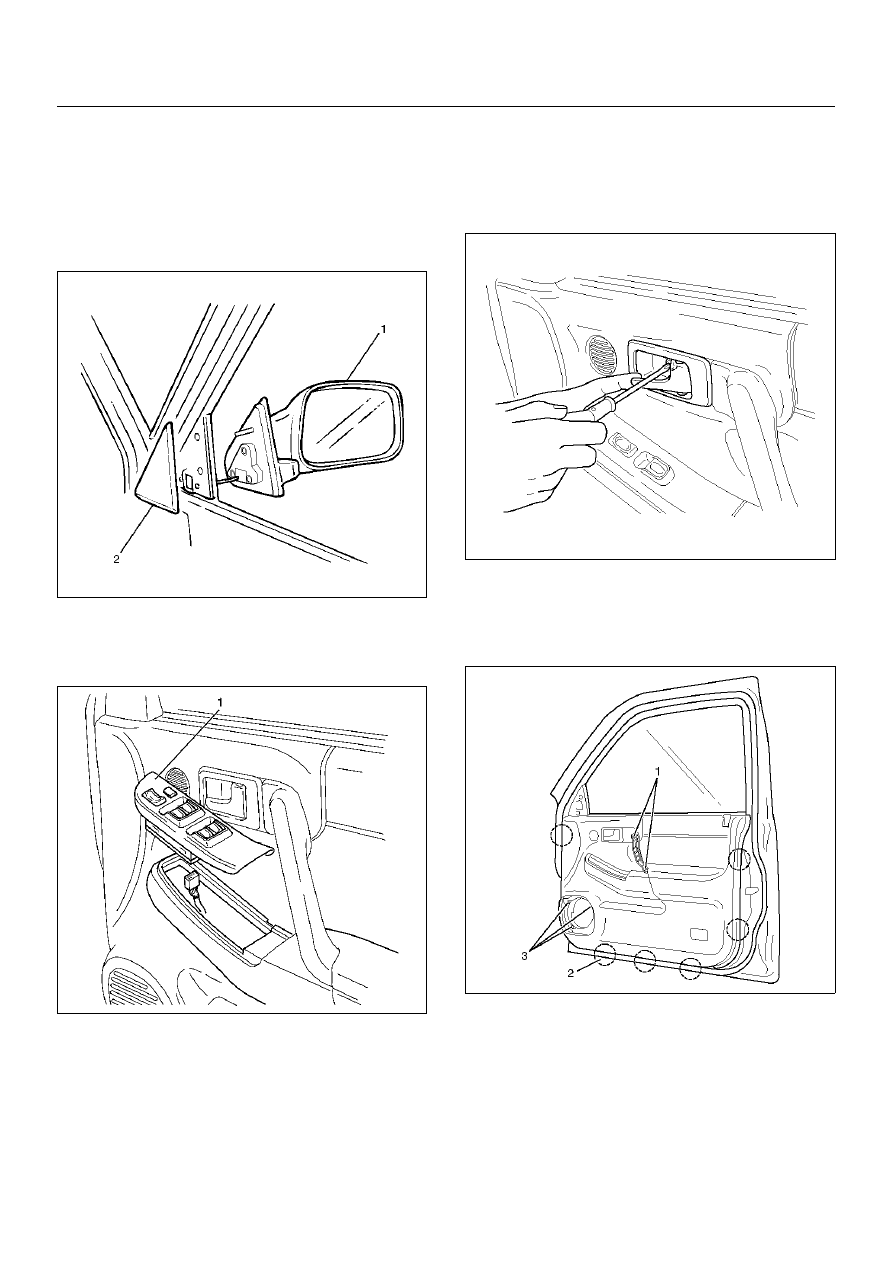

1. Disconnect the battery ground cable.

2. Remove the door mirror cover (2).

3. Remove the door mirror assembly (1).

• Remove the three fixing bolts and disconnect the

connectors.

635RW006

4. Remove the power window switch (1).

• Pry the power window switch out and disconnect

the switch connector.

635RW016

5. Remove the speaker cover.

6. Remove the front speaker.

• Remove the front speaker fixing screws in order

to disconnect the speaker connector.

7. Remove the inside handle fixing screw.

CAUTION:  Take care not to apply excessive force
on the inside handle link, lest this link is elongated,
which could make it impossible to operate the door
with the inside handle.

632RW003

8. Remove the door trim panel.

• Remove the five fixing screws (1), (3) in order to

pull out the six clip positions (2) from the door
panel.

635RW007

• Disconnect the tweeter and courtesy light

connectors to lift the door trim panel and unlock
the engagement of the waist seal section.  Then,
pass the inside handle through the mounting hole
of the trim panel, and detach the trim panel.

9. Remove the inside handle.

10. Remove the tweeter.

Installation

To install, follow the removal steps in the reverse order.

EXTERIOR/INTERIOR TRIM

8J–5

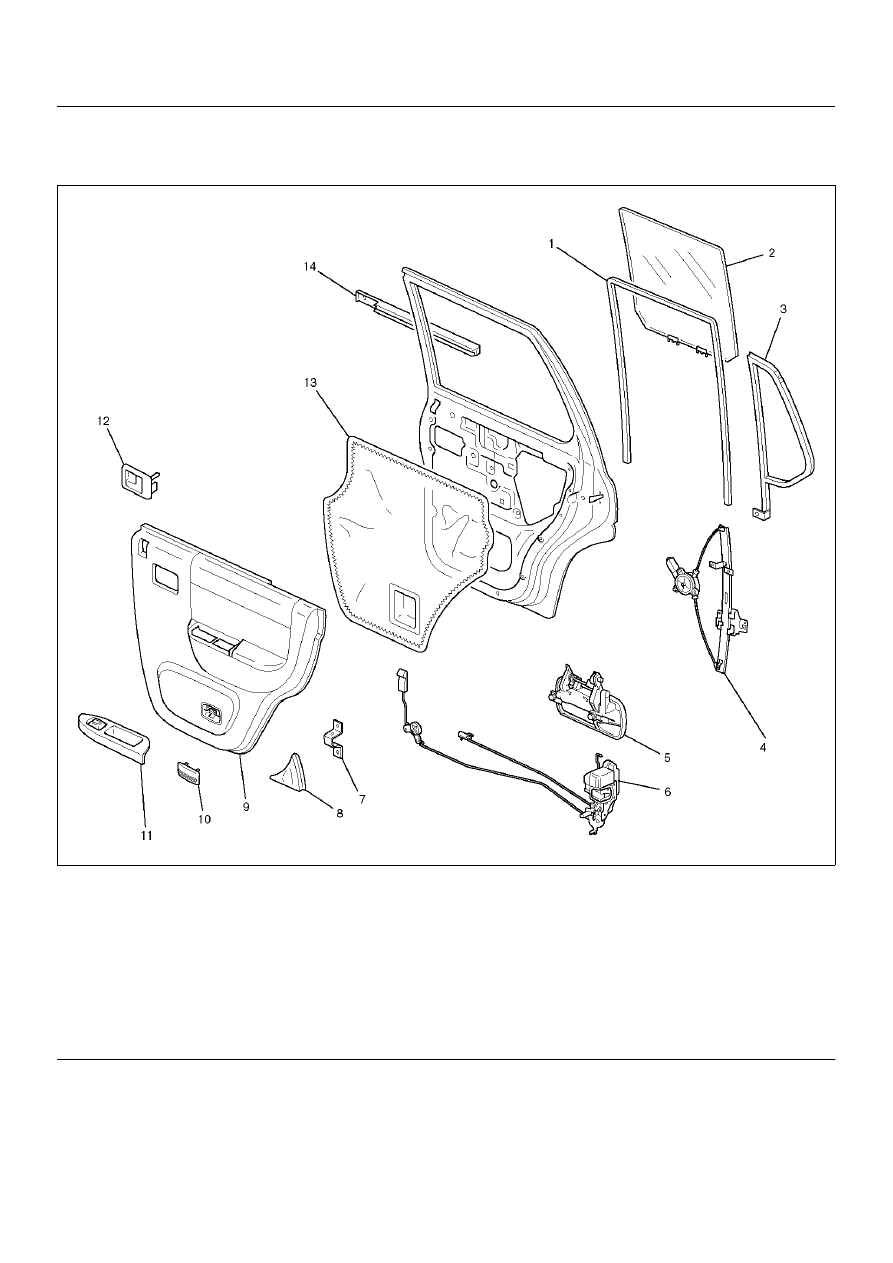

Rear Door Trim Panel

Rear Door Trim Panel and Associated Parts

655RW011

Legend

EndOFCallout

(1) Glass Run
(2) Glass
(3) Fix Window Glass
(4) Power Window Regulator
(5) Outside Handle
(6) Door Lock Assembly
(7) Bracket

(8) Rear Door Corner Garnish
(9) Door Trim Panel

(10) Courtesy Light Lens
(11) Power Window Switch
(12) Inside Handle
(13) Waterproof Sheet
(14) Outer Waste Seal

8J–6

EXTERIOR/INTERIOR TRIM

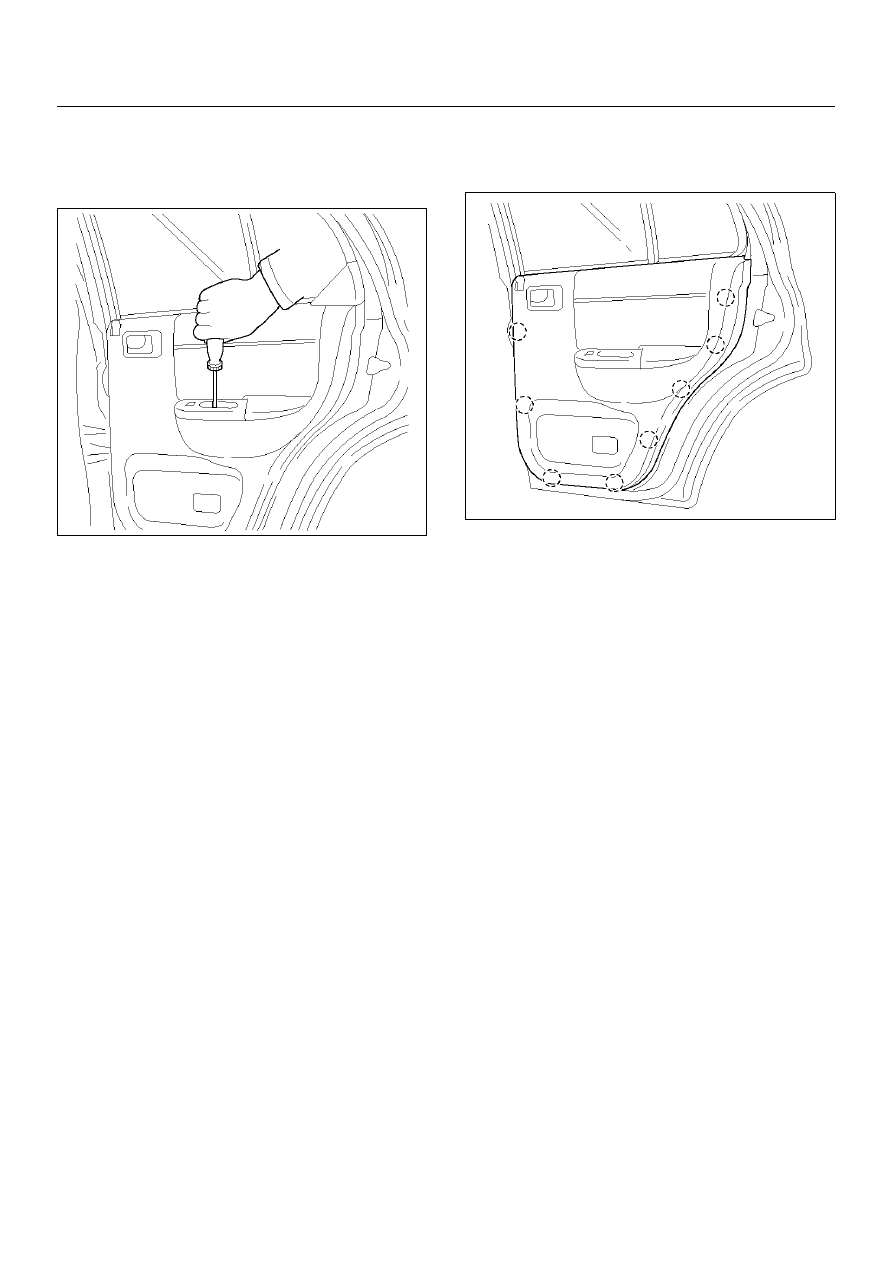

Removal

1. Disconnect the battery ground cable.

2. Remove the one screw from the pullcase.

655RW003

3. Remove the inside handle fixing screw.

CAUTION:  Take care not to apply excessive force
on the inside handle link, lest this link be elongated,
which could make it impossible to operate the door
with the inside handle.

4. Remove the rear door corner garnish.

5. Remove the door trim panel.

• Pull out the eight clip positions from the door

panel.

655RW002

• Disconnect the power window switch and

courtesy light connectors to lift the trim panel and
unlock the engagement of the waist seal section,
then pass the inside lever through the mounting
hole of the trim panel, and detach the trim panel.

6. Remove the inside handle.

7. Remove the power window switch.

• Remove the fixing screws of switch from backside

of rear door trim.

Installation

To install, follow the removal steps in the reverse order.

EXTERIOR/INTERIOR TRIM

8J–7

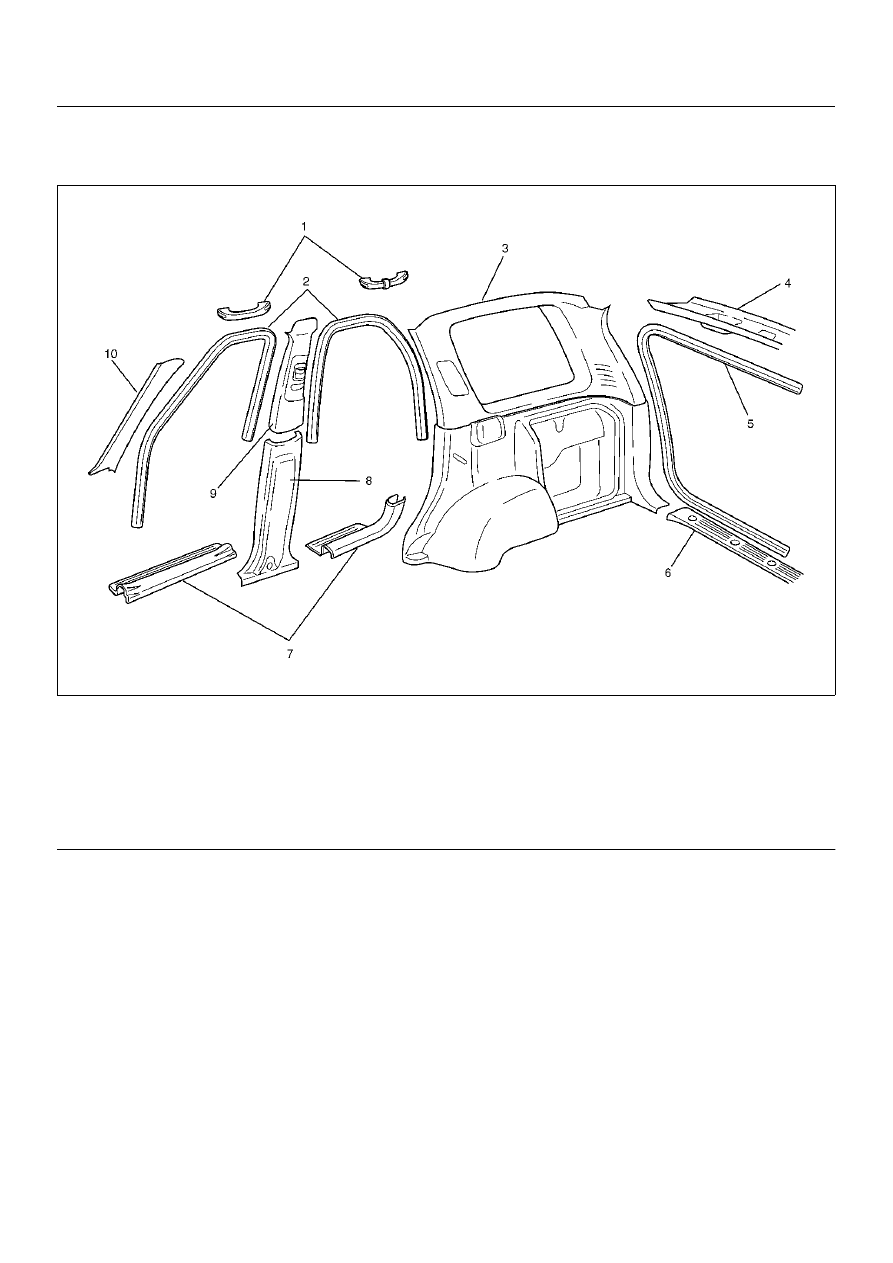

Interior Trim Panels (LWB)

Interior Trim Panels and Associated Parts

643RW012

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the sill plates (Front & Rear).

3. Remove the dash side trim cover.

4. Remove the center pillar lower trim cover.

• Remove the lower anchor bolt cover and lower

anchor bolt from the front seat belt.

• Pry the trim cover clips free from the body panel.

5. Remove the door finishers (Front & Rear).

6. Remove the center pillar upper trim cover.

• Pry the trim cover clips free from the body panel.

7. Remove the front pillar trim cover.

• Ply the trim cover clips free from the body panel.

8. Remove the tailgate weather strip.

9. Remove the rear end floor trim cover.

• Remove the five fixing screws.

(1) Assist Grip (Front & Rear)
(2) Door Finisher (Front & Rear)
(3) Quarter Trim Cover
(4) Rear Roof Trim Cover
(5) Tailgate Weather Strip

(6) Rear End Floor Trim Cover
(7) Sill Plate (Front & Rear)
(8) Center Pillar Lower Trim Cover
(9) Center Pillar Upper Trim Cover

(10) Front Pillar Trim Cover
