SUNROOF/CONVERTIBLE TOP

8I–13

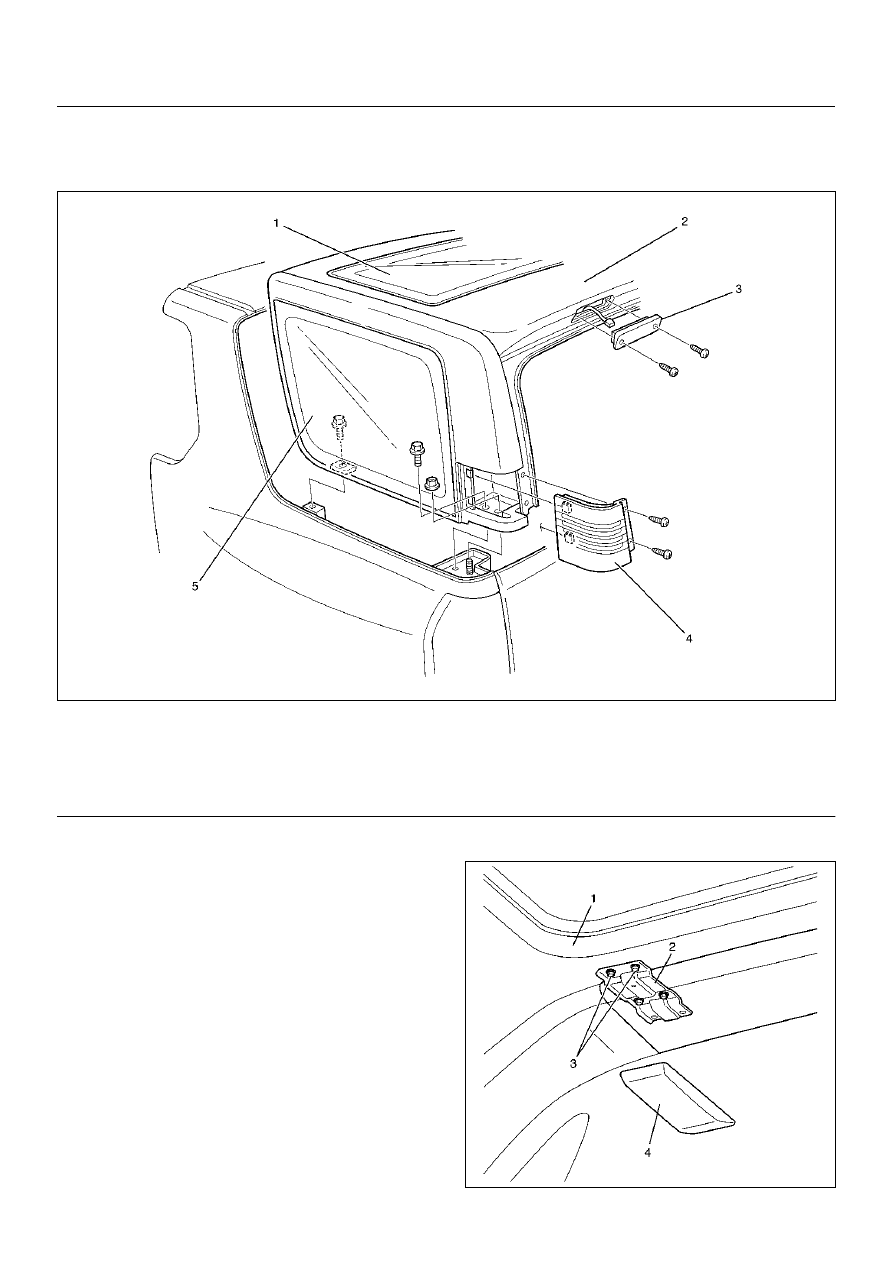

Resin Top Assembly

Resin Top Assembly and Associated Parts

688RW006

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the rear sunroof glass.

• Refer to Sunroof Glass in this section.

3. Remove the sunroof deflector.

• Remove the four fixing screws.

4. Remove the rear roof bracket covers (4) and remove

the both sets of two bolts (3) on the resin top sides
of the rear roof brackets (2).

666RW010

(1) Rear Sunroof Assembly
(2) Resin Top Assembly
(3) High Mount Stoplight

(4) Air Outlet Grille Assembly
(5) Rear Quarter Glass

8I–14

SUNROOF/CONVERTIBLE TOP

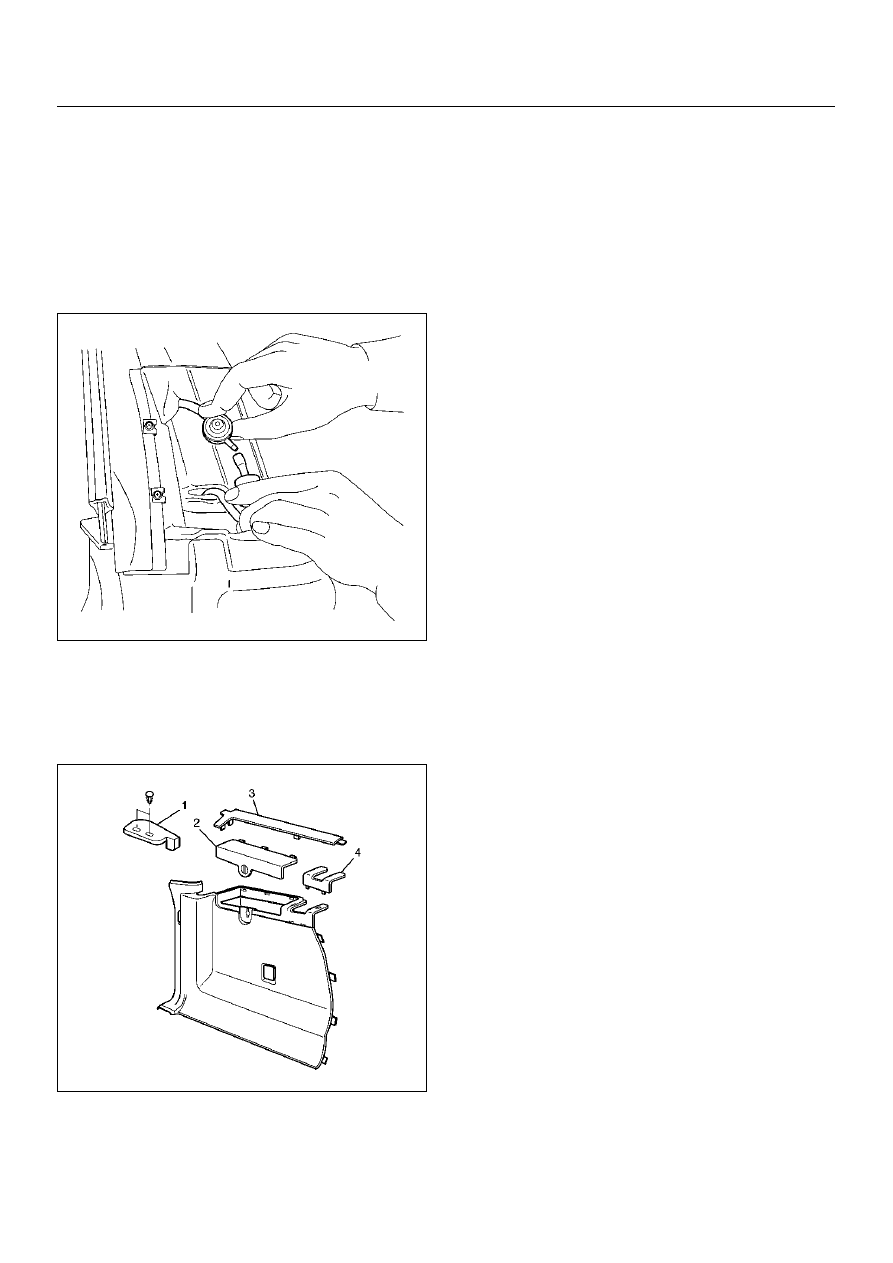

5. Remove the air outlet grille assembly (LH & RH).

• Remove the two screws and pull the grille

assemblies off toward the rear.

6. Remove the luggage light assembly and disconnect

the connector.

7. Remove the high mount stoplight assembly and

disconnect the connector.

8. Disconnect the rear washer hose (Right side, inside

air outlet grille assembly).

688RW007

9. Disconnect the harness connector for the resin top

(Left side, behind the luggage side trim).

• Remove the canopy cover (1), the luggage side

lid (2) and luggage side upper cover (3). Then pull
out the harness and disconnect the connector.

686RX001

10. Remove the resin top assembly.

• Remove the two fixing bolts each and nut each

from the left and right sides, then lift the resin top
up and off.

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Removing and mounting the resin top should always

be performed by two persons.

2. Tighten the resin top fixing bolts and nuts to the

specified torque.

Torque: 15 N·m (1.5 kg·m/11 Ib ft)

SUNROOF/CONVERTIBLE TOP

8I–15

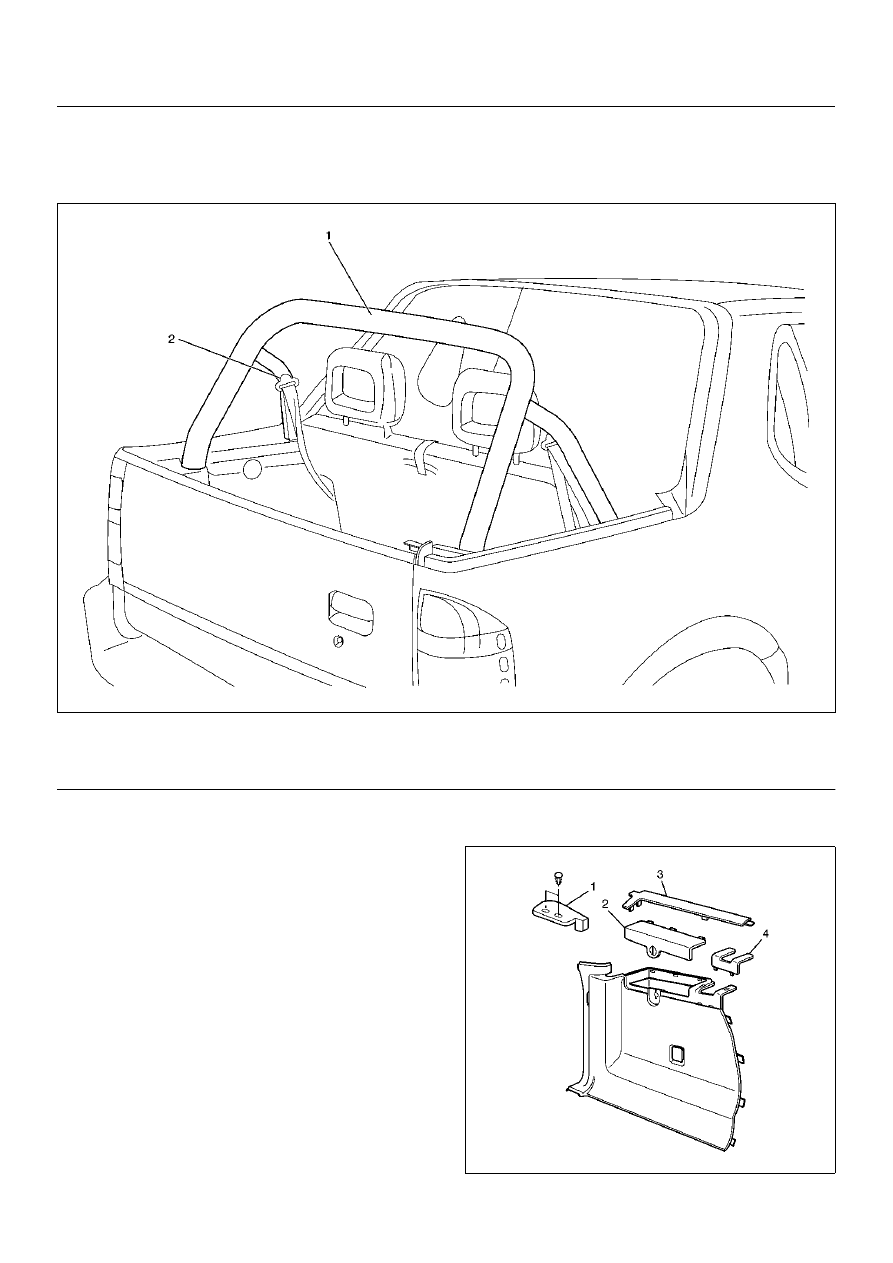

Seat Belt Cross Bar Assembly

Seat Belt Cross Bar Assembly and Associated Parts

688RW008

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the resin top Assembly.

• Refer to Resin Top Assembly in this section.

3. Remove the canopy cover (1).

• Remove the two fixing clips.

4. Remove the luggage side lid (2).

5. Remove the luggage side upper cover (3).

6. Remove the luggage side front cover (4).

686RX001

(1) Seat Belt Cross Bar Assembly
(2) Rear Seat Belt Assembly

8I–16

SUNROOF/CONVERTIBLE TOP

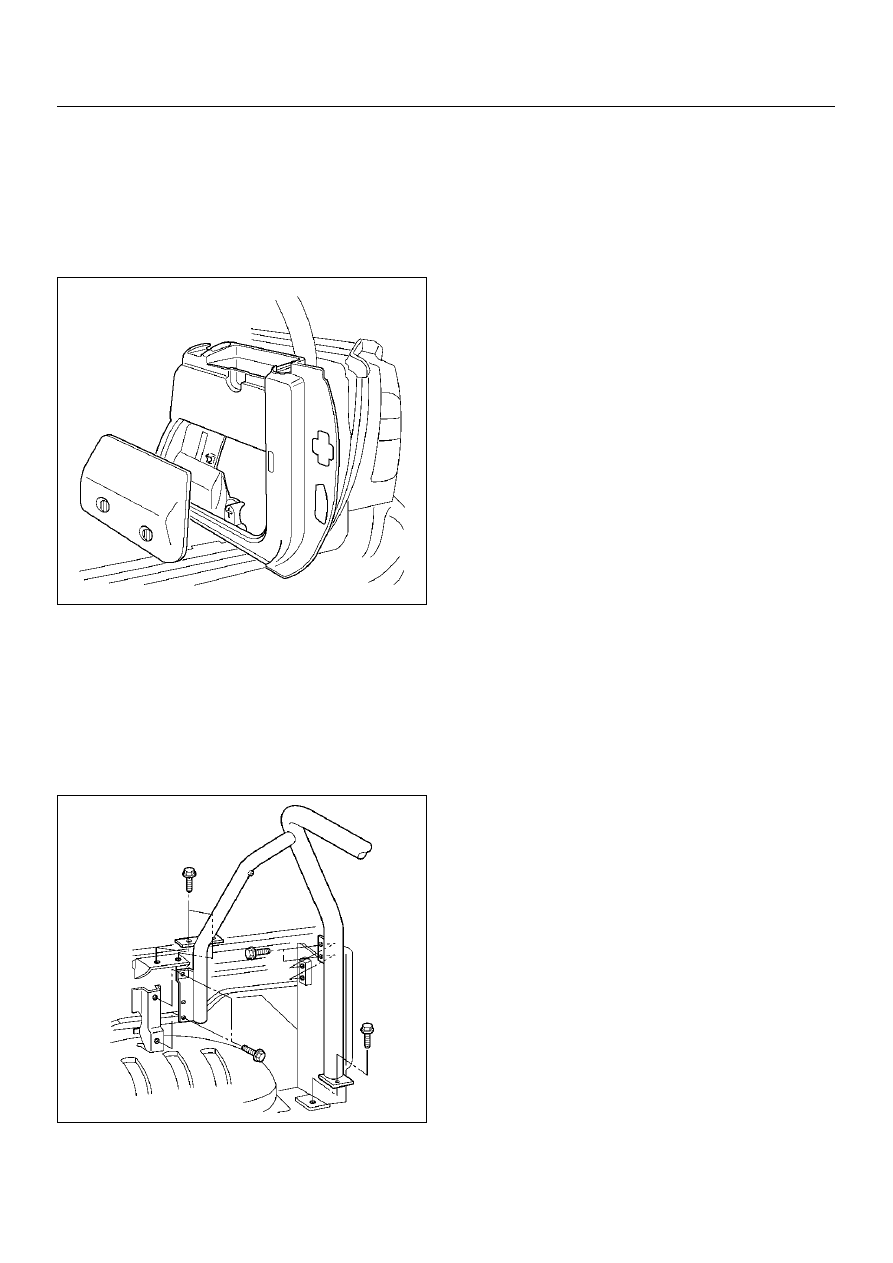

7. Remove the weather strip.

8. Remove the rear end floor trim cover.

• Remove the five fixing screws.

9. Remove the right luggage side trim cover.

• Remove the jack & tool lid and take out the tools.

Then remove the fixing screw and pull the clips
out from the body panel.

687RW005

• To remove the left luggage side trim cover,

disconnect the accessory socket connector.

10. Remove the rear seat belt assembly.

• Refer to Rear Seat Belt in Restraints section.

11. Remove the seat belt cross bar assembly.

• Remove the two sets of seven fixing bolts on the

left and right sides. One set of the fixing bolts are
also used to secure the resin top in place.

688RW009

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Tighten the rear seat belt anchor bolts to the

specified torque.

Torque: 39 N·m (4.0 kg·m/29 Ib ft)

2. Tighten the seat belt cross bar assembly fixing bolts

to the specified torque.

Torque: 19 N·m (1.9 kg·m/14 Ib ft)
