SUPPLEMENTAL RESTRAINT SYSTEM

9J–5

827RW067

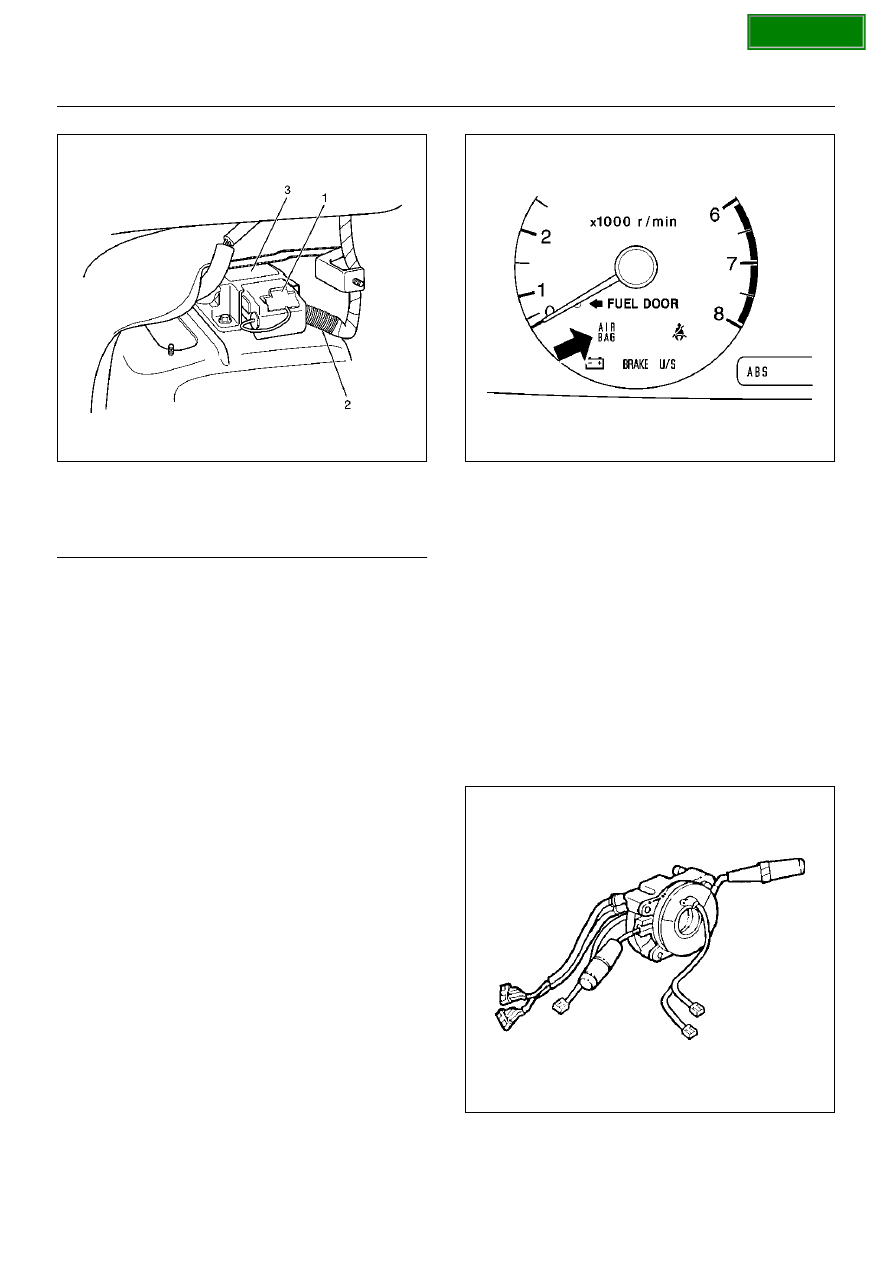

Legend

EndOFCallout

“Air Bag" Warning Lamp

Ignition voltage is applied to the “AIR BAG" warning
lamp when the ignition switch is at the ON or START
positions.   The SDM controls the lamp by providing
ground with a lamp driver. The “AIR BAG" warning lamp
is used in the SRS to do the following:

1. Verify lamp and SDM operation by flashing SEVEN

(7) times when the ignition switch is first turned
“ON".

2. Warn the vehicle driver of SRS electrical system

malfunctions which could potentially affect the
operation of the SRS.   These malfunctions could
result in nondeployment in case of a frontal crash or
deployment for conditions less severe than
intended.

The “AIR BAG" warning lamp is the key to driver
notification of SRS malfunctions.   For proper lamp
operation, refer to the “SRS Diagnostic System Check"
in this section.

821RW116

SRS Coil Assembly

The SRS coil assembly consists of two current carrying
coils. This is attached to the steering column and allow
rotation of the steering wheel while maintaining
continuous contact of the driver deployment loop to the
driver air bag assembly.
There is a shorting clip on the yellow 2–pin connector
near the base of steering column which connects the
SRS coil to the SRS wiring harness.
The shorting clip shorts to the SRS coil and driver air
bag assembly when the yellow 2–pin connector is
disconnected.   The circuit to the driver air bag
assembly is shorted in this way to help prevent
unwanted deployment of the air bag when servicing the
steering column or other SRS components.

825RS071

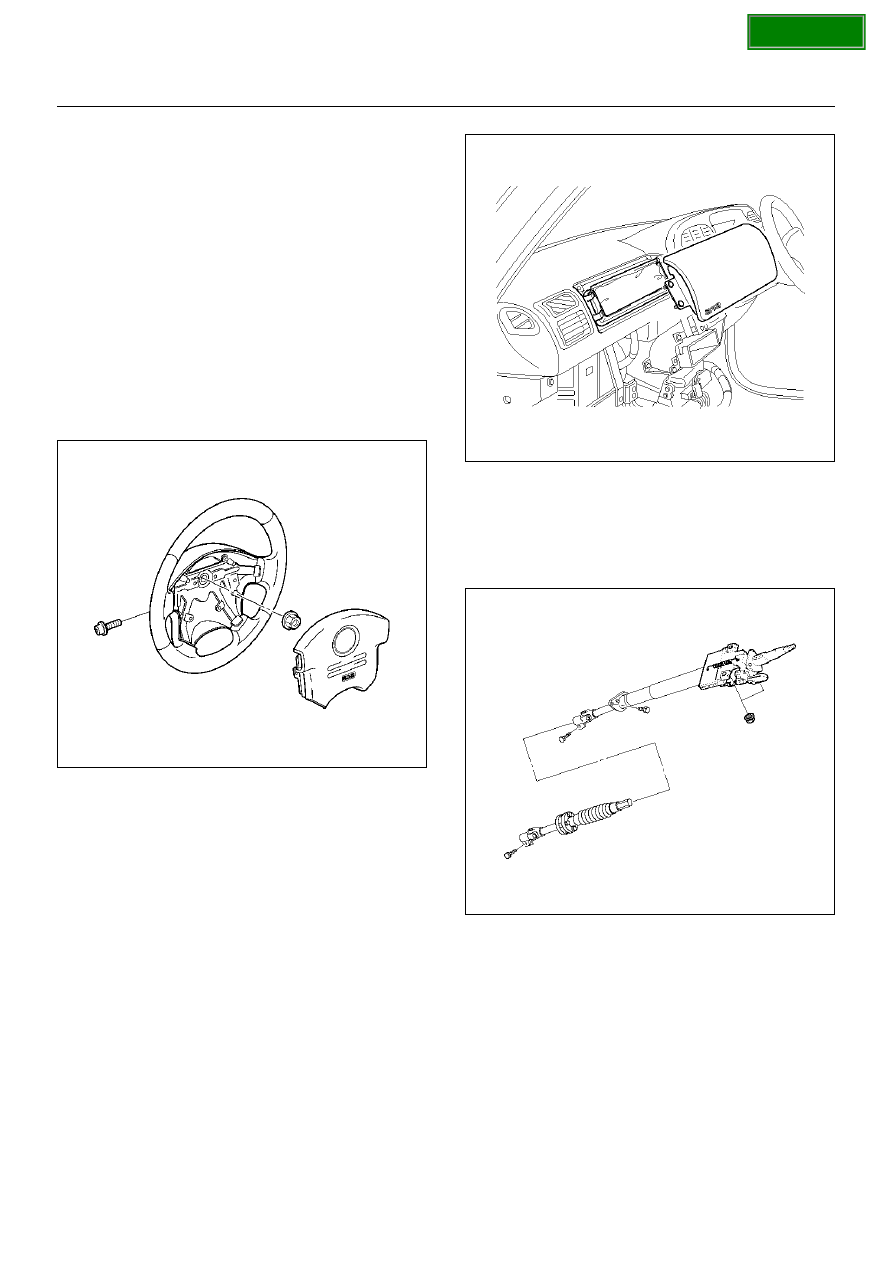

Air Bag Assemblies

The air bag assembly consist of an inflatable air bag

(1) Connector Position Assurance (CPA)
(2) Supplemental Restraint System (SRS) Harness
(3) Sensing and Diagnostic Module (SDM)

SECTION

9J–6

SUPPLEMENTAL RESTRAINT SYSTEM

assembly and an inflator (a canister of gas–generating
material and an initiating device).   When the vehicle is
in a frontal crash of sufficient force.
The SDM causes current flow through the deployment
loops.   Current passing through the inflator ignites the
material in the air bag assembly.   The gas produced
from this reaction rapidly inflates the air bag assembly.
There is a shorting clip on the driver air bag assembly
connector which connects the SRS coil assembly.   The
shorting clip shorts across the driver air bag assembly
circuits when driver air bag assembly connector is
disconnected.
The circuit to the driver air bag assembly is shorted in
this way to help prevent unwanted deployment of the air
bag when servicing the driver air bag assembly, the
steering column or other Supplemental Restraint
System (SRS) components.

827RX038

There is a shorting clip on the passenger air bag
assembly connector which connects to the SRS
harness.   The shorting clip shorts across the
passenger air bag assembly circuit when the passenger
air bag assembly connector is disconnected.   The
circuit to the passenger air bag assembly is shorted in
this way to help prevent unwanted deployment of the air
bag when servicing the passenger air bag assembly, the
instrument panel or other SRS components.

827RX051

Steering Column

The steering column absorbs energy and is designed to
compress in a frontal crash to decrease the chance of
injury to the driver.

431RX014

SECTION

SUPPLEMENTAL RESTRAINT SYSTEM

9J–7

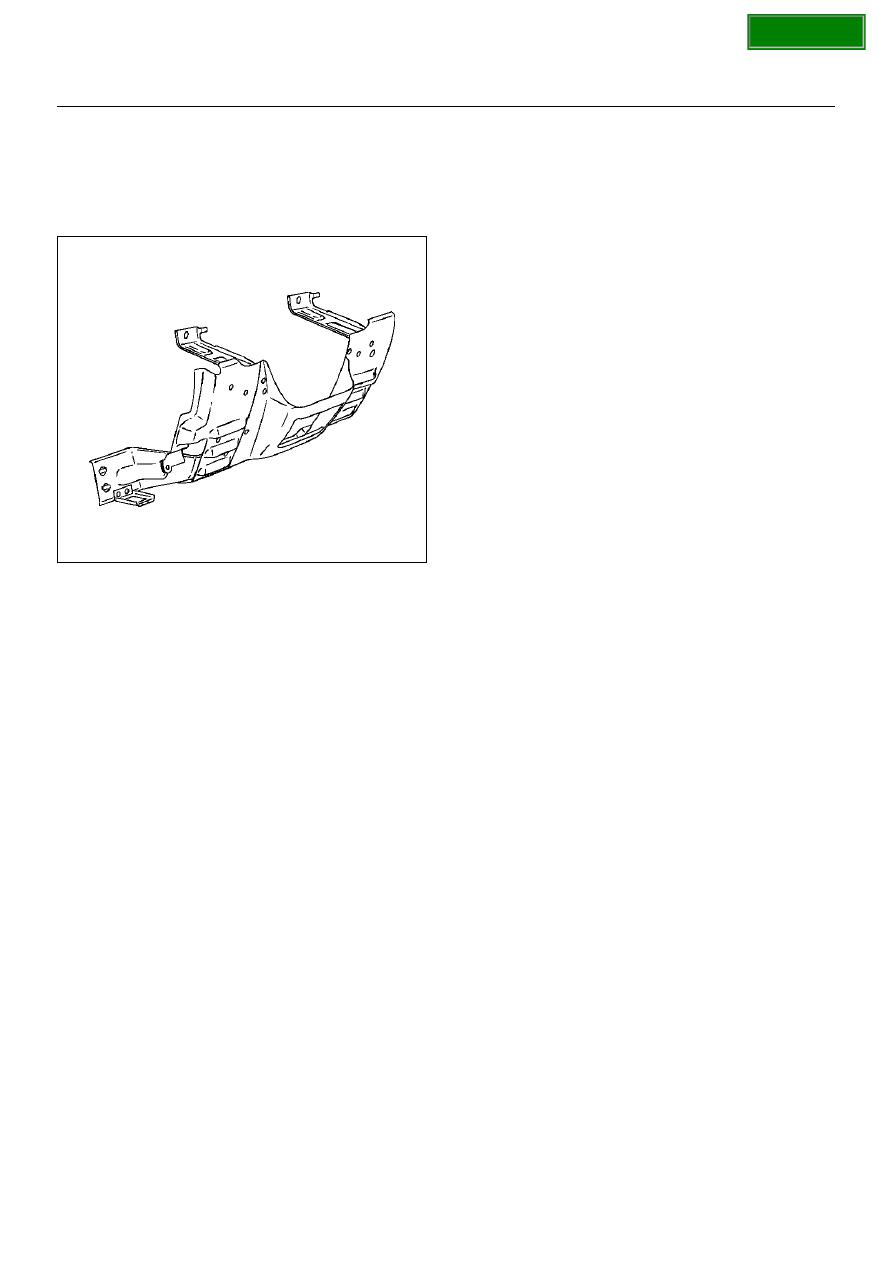

Knee Bolster

The knee bolsters are used to absorb energy to protec
knees and control the forward movement of the vehicle's
front seat occupants during a frontal crash, by limiting
leg movement.

740RS021

Definition

Air Bag
An inflatable cloth cushion designed to deploy in certain
frontal crashes.  It supplements the protection offered by
the seat belts by distributing the impact load more
evenly over the vehicle occupant's head and torso.

(B+)
Battery voltage, (B+) The voltage available at the
battery at the time of the indicated measurement.  With
the key “ON" and the engine not running, the system
voltage will likely be between 12 and 12.5 volts.  At idle
the voltage may be 14 to 16 volts.  The voltage could be
as low as 10 volts during engine cranking.

Bulb Check
The Sensing and Diagnostic Module (SDM) will cause
the “AIR BAG" warning lamp to flash seven times and
then go “OFF" whenever the ignition switch transitions
to the ON position from any other ignition switch position
and no malfunctions are detected.

“CONTINUOUS MONITORING"
Tests performed by the SDM on the SRS every 100
milliseconds while “Ignition 1" voltage is in the normal
operating voltage range at the SDM.

Data Link Connector (DLC)
Formerly “DLC" a connector which allows
communication with an external computer, such as a
scan tool.

Deploy
To inflate the air bag.

Deployment Loops
The circuits which supply current to the air bag
assemblies to deploy the air bag.

Diagnostic Trouble Code (DTC)
Formerly “Code", a numerical designator used by the
SDM to indicate specific SRS malfunctions.

Driver Current Source
An output of the SDM which applies current into the
driver air bag assembly circuit during the “Initiator
Assembly Resistance Test".

Driver Air Bag Assembly
An assembly located in the steering wheel hub
consisting of an inflatable bag, an inflator and an
initiator.

EEPROM
Electronically Erasable Programmable Read Only
Memory.  Memory which retains its contents when
power is removed from the SDM.

Ignition Cycle
The voltage at the SDM “Ignition 1" inputs, with ignition
switch “ON", is within the normal operating voltage
range for at least ten seconds before turning ignition
switch “OFF".

Ignition 1
A battery voltage (B+) circuit which is only powered with
the ignition switch in the ON, or START positions.

Initiator
The electrical component inside the air bag assembly
which, when sufficient current flows, sets off the
chemical reaction that inflates the air bag.

“Initiator Assembly Resistance Test"
Tests performed once each ignition cycle when no
malfunctions are detected during “Turn–ON" or
“Continuous Monitoring."  This test checks for the
correct SDM configuration for the vehicle, shorts to
“Ignition 1" in the deployment loops, high resistance or
opens in the “Driver Side High", “Driver Side Low",
“Passenger Side High" and “Passenger Side Low"
circuits and measures the resistance of the inflator
assembly consisting of:  1) Initiators,  2) SRS coil
assembly (driver side only),  3) Connectors and
associated wiring.

Normal Operating Voltage Range
The voltage measured between the SDM “Ignition 1"
terminals and “Ground" terminals is between 9 and 16
volts.

Passenger Current Source
An output of the SDM which applies current into the
passenger air bag assembly circuit during the “Initiator
Assembly Resistance Test".

Passenger Air Bag Assembly
An assembly located in the left side of the instrument
panel consisting of an inflatable bag, an inflator and an
initiator.

SECTION

9J–8

SUPPLEMENTAL RESTRAINT SYSTEM

Scan Tool
An external computer used to read diagnostic
information from onboard computers via the data link
connector.

SDM
Sensing and Diagnostic Module which provides reserve
energy to the deployment loops, deploys the air bags
when required and performs diagnostic monitoring of all
SRS components.

Serial Data
Information representing the status of the SRS.

SRS
Supplemental Restraint System.

SRS Coil Assembly
An assembly of two current–carrying coils in the driver
deployment loop that allows the rotation of the steering
wheel while maintaining the continuous contact of the
driver deployment loop to the driver air bag assembly.

SRS Wiring Harness
The wires and connectors that electrically connect the
components in the Supplemental Restraint System
(SRS).

“Turn–ON"
Test which the Sensing and Diagnostic Module (SDM)
performs on the SRS once during each ignition cycle
immediately after “Ignition 1" voltage is applied to the
SDM and before “Continuous Monitoring".

Diagnosis

WARNING:  TO AVOID DEPLOYMENT WHEN
TROUBLESHOOTING THE SRS, DO NOT USE
ELECTRICAL TEST EQUIPMENT SUCH AS A
BATTERY–POWERED OR AC–POWERED
VOLTMETER, OHMMETER, ETC., OR ANY TYPE OF
ELECTRICAL EQUIPMENT OTHER THAN THAT
SPECIFIED IN THIS MANUAL.  DO NOT USE A NON–
POWERED PROVE–TYPE TESTER. INSTRUCTIONS
IN THIS MANUAL MUST BE FOLLOWED
CAREFULLY, OTHERWISE PERSONAL INJURY MAY
RESULT.

Diagnostic Trouble Codes

The “SRS Diagnostic System Check" must always be
the starting point of any SRS diagnosis.   The “SRS
Diagnostic System Check" checks for proper “AIR BAG"
warning lamp operation and checks for SRS diagnostic
trouble codes using the scan tool.

1. Current diagnostic trouble codes – Malfunctions that

are presently being detected.  Current diagnostic
trouble codes are stored in Random Access
Memory (RAM).

2. History diagnostic trouble codes – All malfunctions

detected since the last time the history memory was
cleared.   History diagnostic trouble codes are
stored in Electronically Erasable Programmable

Read Only Memory (EEPROM).

Scan Tool Diagnostics

A scan tool is used to read current and history
diagnostic trouble codes and to clear all diagnostic
trouble codes after a repair is completed.   The scan tool
must be updated to communicate with the SRS through
a replaceable cartridge before it can be used for SRS
diagnostics.   To use the scan tool, connect it to the data
link connector and turn the ignition switch “ON".  The
scan tool reads serial data from the SDM “Serial Data"
line terminal “24" to the data link connector terminal “9".

Use of Special Tools

WARNING:  TO AVOID DEPLOYMENT WHEN
TROUBLESHOOTING THE SRS, DO NOT USE
ELECTRICAL TEST EQUIPMENT SUCH AS A
BATTERY–POWERED OR AC–POWERED
VOLTMETER, OHMMETER, ETC, OR ANY TYPE OF
ELECTRICAL EQUIPMENT OTHER THAN THAT
SPECIFIED IN THIS MANUAL.  DO NOT USE A NON
POWERED PROVE–TYPE TESTER. INSTRUCTIONS
IN THIS MANUAL MUST BE FOLLOWED
CAREFULLY, OTHERWISE PERSONAL INJURY MAY
RESULT. YOU SHOULD BE FAMILIAR WITH THE
TOOLS LISTED IN THIS SECTION UNDER THE
HANDLING SRS SPECIAL TOOLS.
You should be able to measure voltage and resistance.
You should be familiar with proper use of a scan tool
such as the Tech 2 Diagnostic Computer, SRS Driver/
Passenger Load Tool 5–8840–2421–0, Connector Test
Adapter Kit 5–8840–0385–0, and the DVM (Digital
Multimeter) 5–8840–0285–0.
