EXTERIOR/INTERIOR TRIM

8J–9

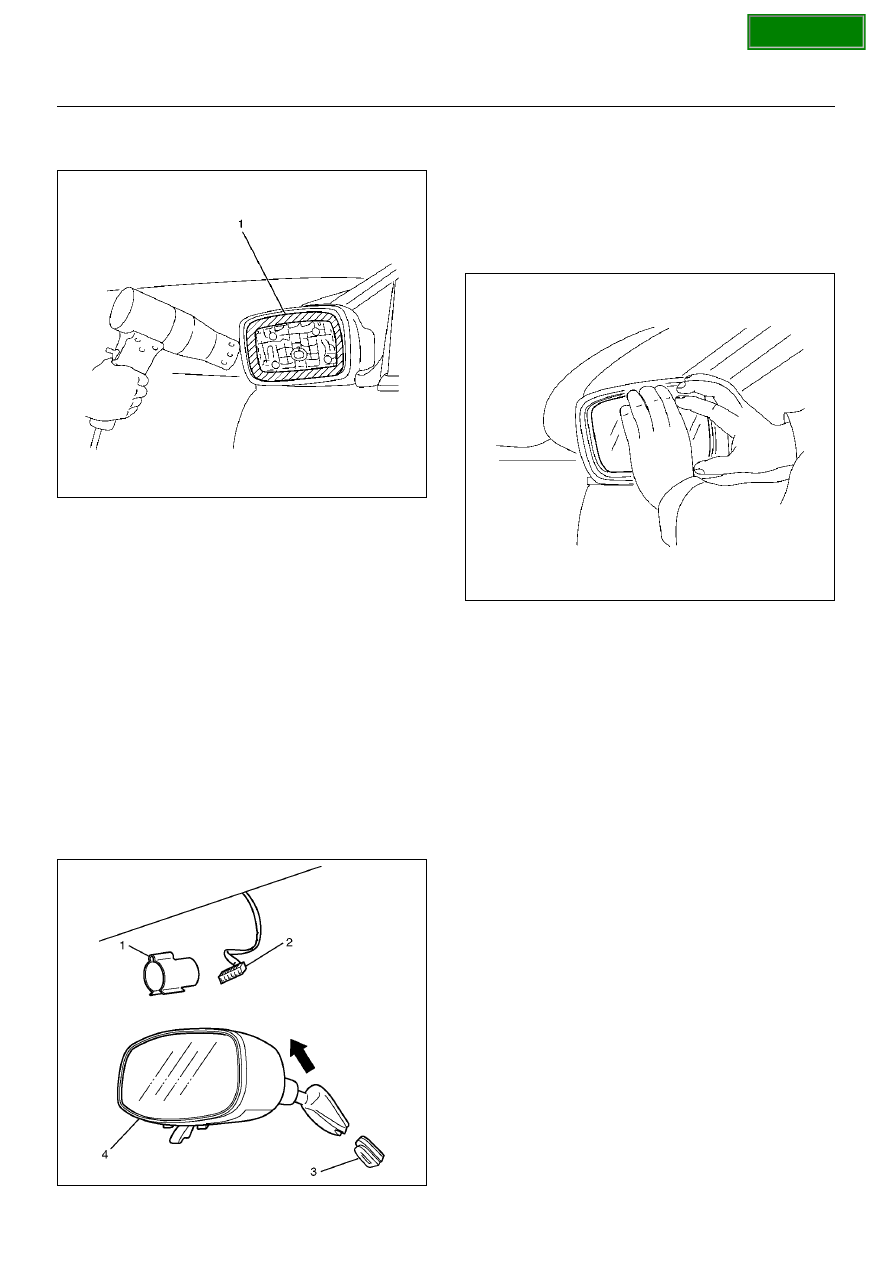

5. When installing the mirror, heat the periphery (1) of

the mirror base in same order to remove it.

720RY00004

6. Peeling off the protection sheet of butyl tape, put it

on the mirror base.

• Check the direction of the upper and lower to put

it on.

• Put the mirror on the mirror base little by little

from the outside of the mirror.

• After checking that the lip of periphery of the

mirror base covers the mirror uniformly, push the
butyl tape to put it on by palm of hand.

CAUTION:  When replacing the mirror, check the
part number and change the mirror of the same part
number.

720RY00005

Interior Mirror Assembly

Removal

1. Disconnect the battery ground cable.

2. Remove the harness clip (1).

3. Remove the interior mirror assembly (4).

• Pull the interior mirror up with the stay and

remove the interior mirror from the base (3).

• Disconnect the connector (2).

825R100021

Installation

To install, follow the removal steps in the reverse order.

SECTION

8J–10

EXTERIOR/INTERIOR TRIM

Interior Trim Panels

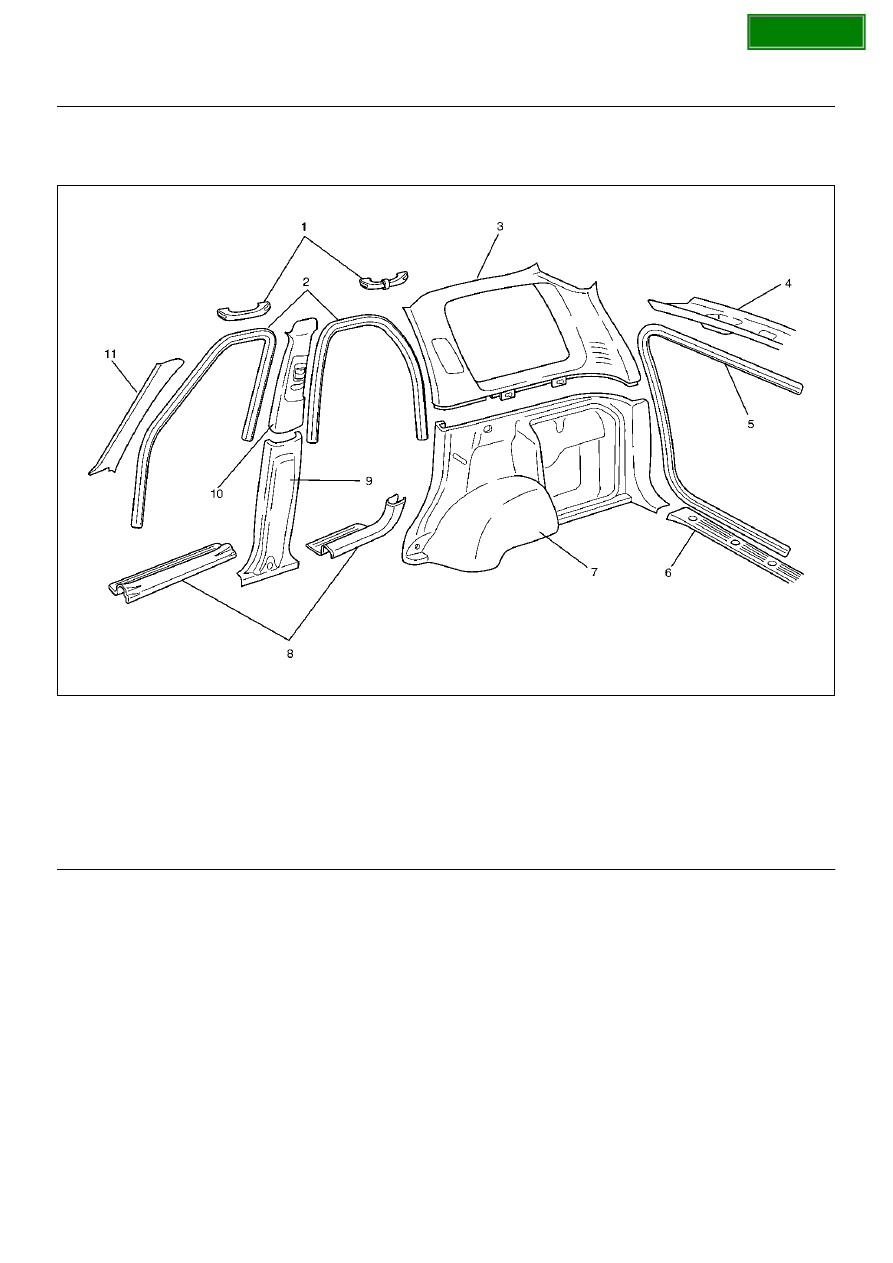

Interior Trim Panels and Associated Parts

643RY00001

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the sill plates (Front & Rear).

3. Remove the dash side trim cover.

4. Remove the lower center pillar trim cover.

• Remove the lower anchor bolt cover and lower

anchor bolt from the front seat belt.

• Pry the trim cover clips free from the body panel.

5. Remove the door finishers (Front & Rear).

6. Remove the upper center pillar trim cover.

• Pry the trim cover clips free from the body panel.

7. Remove the front pillar trim cover.

• Ply the trim cover clips free from the body panel.

8. Remove the tailgate weather strip.

9. Remove the rear end floor trim cover.

• Remove the five fixing screws.

(1) Assist Grip (Front & Rear)
(2) Door Finisher (Front & Rear)
(3) Upper Quarter Trim Cover
(4) Rear Roof Trim Cover
(5) Tailgate Weather Strip
(6) Rear End Floor Trim Cover

(7) Lower Quater Trim Cover
(8) Sill Plate (Front & Rear)
(9) Lower Center Pillar Trim Cover

(10) Upper Center Pillar Trim Cover
(11) Front Pillar Trim Cover

SECTION

EXTERIOR/INTERIOR TRIM

8J–11

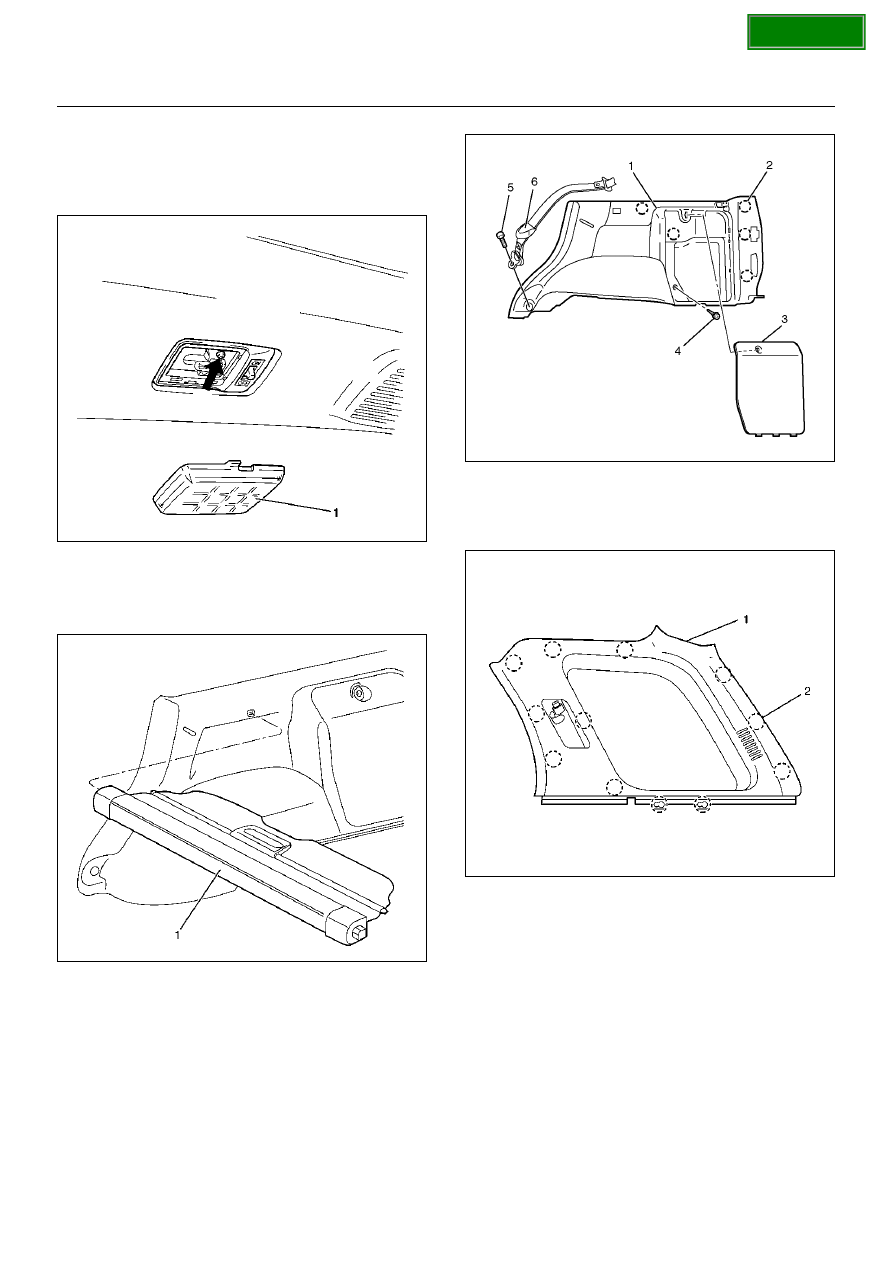

10. Remove the luggage room light.

• Remove the luggage room light lens (1) and the

fixing screw.

• Disconnect the luggage room light connector.

825RW100

11. Remove the  rear roof trim cover.

• Pry the trim cover clips free from the body panel.

12. Remove the tonneau cover assembly (1).

643RY00002

13. Remove the  lower anchor bolt cover (6) and the

lower anchor bolt (5) from the rear seat belt.

14. Remove the lower quarter trim cover (1).

• Remove the tool box lid (3) and fixing screw (4).

Pry the five (RH) or six (LH) clip positions (2) free
from the body panel.

• Disconnect the accessory socket connector (LH

side).

643R100001

15. Remove the upper quarter trim cover (1).

• Pry the twelve clip positions (2) free from the

body panel.

643RY00004

SECTION

8J–12

EXTERIOR/INTERIOR TRIM

16. Remove the front pillar assist grip (1) (Front & Rear).

• Open the both sides of the assist grip cover (2)

and remove the fixing screws and the front pillar
assist grip.

743RW003

Installation

To install, follow the removal steps in the reverse order,
noting the following point:

1. Tighten the seat belt anchor bolt to the specified

torque.

Torque: 39N·m (4.0kg·m/29lbft)
