EXTERIOR/INTERIOR TRIM

8J–1

FRONTERA

BODY AND ACCESSORIES

EXTERIOR / INTERIOR TRIM

CONTENTS

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8J–2

Consoles . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–3

Consoles and Associated Parts . . . . . . . . .

8J–3

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–3

Front Door Trim Panel . . . . . . . . . . . . . . . . . .

8J–4

Front Door Trim Panel and Associated

Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–5

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–5

Rear Door Trim Panel . . . . . . . . . . . . . . . . . .

8J–6

Rear Door Trim Panel and Associated

Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–7

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–7

Door Mirror Assembly  . . . . . . . . . . . . . . . . . .

8J–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–8

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–8

Mirror Replacement  . . . . . . . . . . . . . . . . . .

8J–8

Interior Mirror Assembly. . . . . . . . . . . . . . . . .

8J–9

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–9

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–9

Interior Trim Panels . . . . . . . . . . . . . . . . . . . .

8J–10

Interior Trim Panels and Associated Parts .

8J–10

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–10

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–12

Overhead Console. . . . . . . . . . . . . . . . . . . . .

8J–13

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–13

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–13

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–13

Headlining . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–14

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–14

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–14

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–15

Wheel Arch Protector. . . . . . . . . . . . . . . . . . .

8J–16

Wheel Arch Protector and Associated

Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–16

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–16

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–16

Wheel Arch Moulding. . . . . . . . . . . . . . . . . . .

8J–17

Wheel Arch Moulding and Associated

Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–17

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–17

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–18

Fuel Filler Door  . . . . . . . . . . . . . . . . . . . . . . .

8J–19

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–19

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–19

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–19

Roof Rail  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–20

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–20

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–20

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–20

Power Door Mirror System  . . . . . . . . . . . . . .

8J–21

General Description  . . . . . . . . . . . . . . . . . .

8J–21

Door Mirror Switch  . . . . . . . . . . . . . . . . . . .

8J–21

Power Window System  . . . . . . . . . . . . . . . . .

8J–22

General Description  . . . . . . . . . . . . . . . . . .

8J–22

Power Window Switch Driver Seat Side . . .

8J–22

Power Window Motor . . . . . . . . . . . . . . . . .

8J–23

Main Data and Specifications  . . . . . . . . . . . .

8J–25

SECTION

8J–2

EXTERIOR/INTERIOR TRIM

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT  AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE  SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR  BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after  removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE  SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners  or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force,  and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications.  Following
these instructions can help you avoid damage to
parts and systems.

SECTION

EXTERIOR/INTERIOR TRIM

8J–3

Consoles

Consoles and Associated Parts

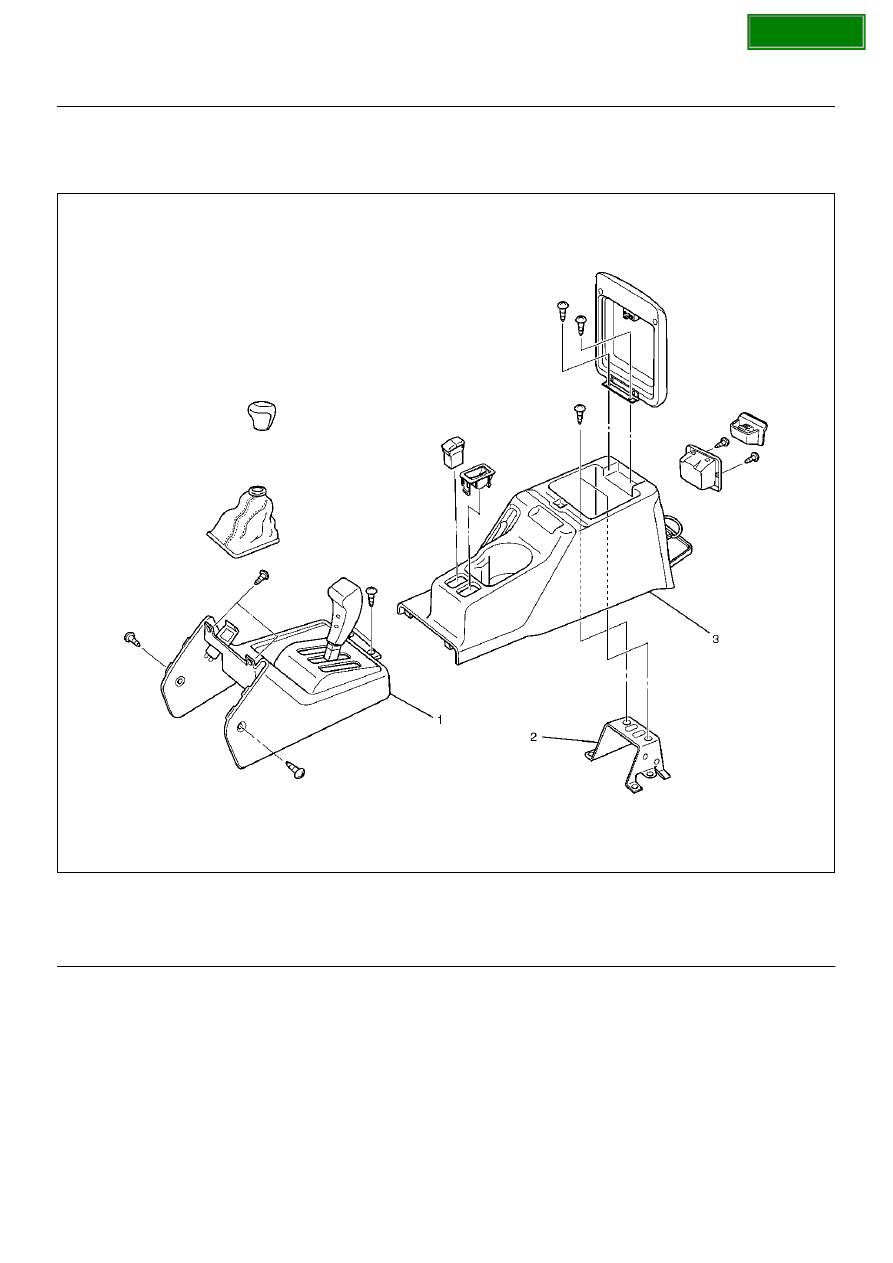

745RX004

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the shift knob (M/T) / transfer knob (W/O

TOD).

3. Remove the rear console assembly.

• Open the rear console lid and remove two

screws.

• Disconnect the switch connector.

4. Remove the front console assembly.

• Remove six fixing screws and disconnect the

accessory socket  connector.

Installation

To install, follow the removal steps in the reverse order.

(1) Front Console
(2) Console Brackets

(3) Rear Console Assembly

SECTION

8J–4

EXTERIOR/INTERIOR TRIM

Front Door Trim Panel

Front Door Trim Panel and Associated Parts

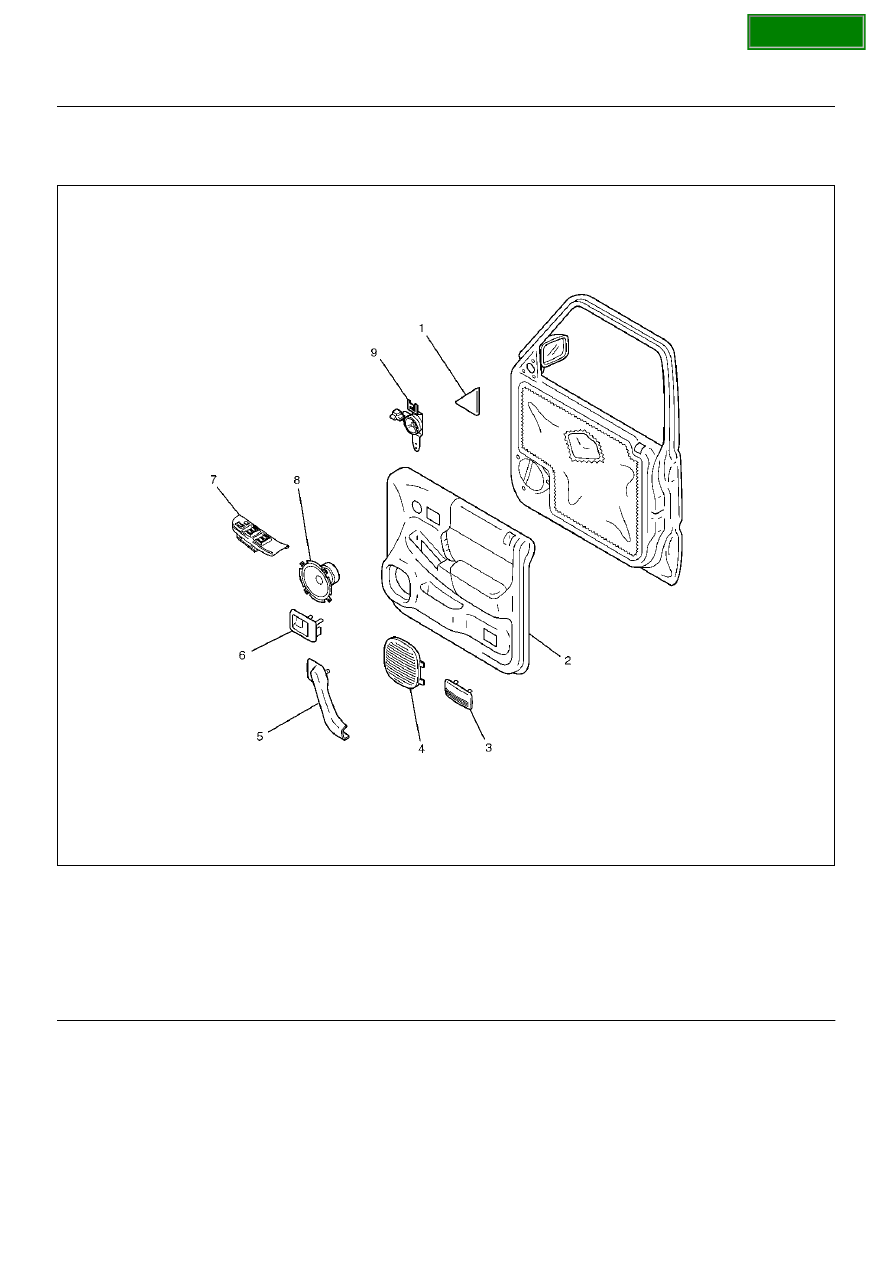

635RY00012

Legend

EndOFCallout

(1) Door Mirror Cover
(2) Door Trim Panel
(3) Courtesy Light Lens
(4) Speaker Grill
(5) Grip Cover

(6) Inside Handle
(7) Power Window Switch
(8) Speaker Assembly
(9) Tweeter
