EXTERIOR/INTERIOR TRIM

8J–5

Removal

1. Disconnect the battery ground cable.

2. Remove the door mirror cover (2).

3. Remove the power window switch (1).

• Pry the power window switch out and disconnect

the switch connector.

635RW016

4. Remove the speaker cover.

5. Remove the front speaker.

• Remove the front speaker fixing screws in order

to disconnect the speaker connector.

6. Remove the inside handle fixing screw.

CAUTION:  Take care not to apply excessive force
on the inside handle link, lest this link is elongated,
which could make it impossible to operate the door
with the inside handle.

632RW003

7. Remove the door trim panel.

• Remove the five fixing screws (1), (3) in order to

pull out the six clip positions (2) from the door
panel.

635RW007

• Disconnect the tweeter and courtesy light

connectors to lift the door trim panel and unlock
the engagement of the waist seal section.  Then,
pass the inside handle through the mounting hole
of the trim panel, and detach the trim panel.

8. Remove the inside handle.

9. Remove the tweeter.

Installation

To install, follow the removal steps in the reverse order.

SECTION

8J–6

EXTERIOR/INTERIOR TRIM

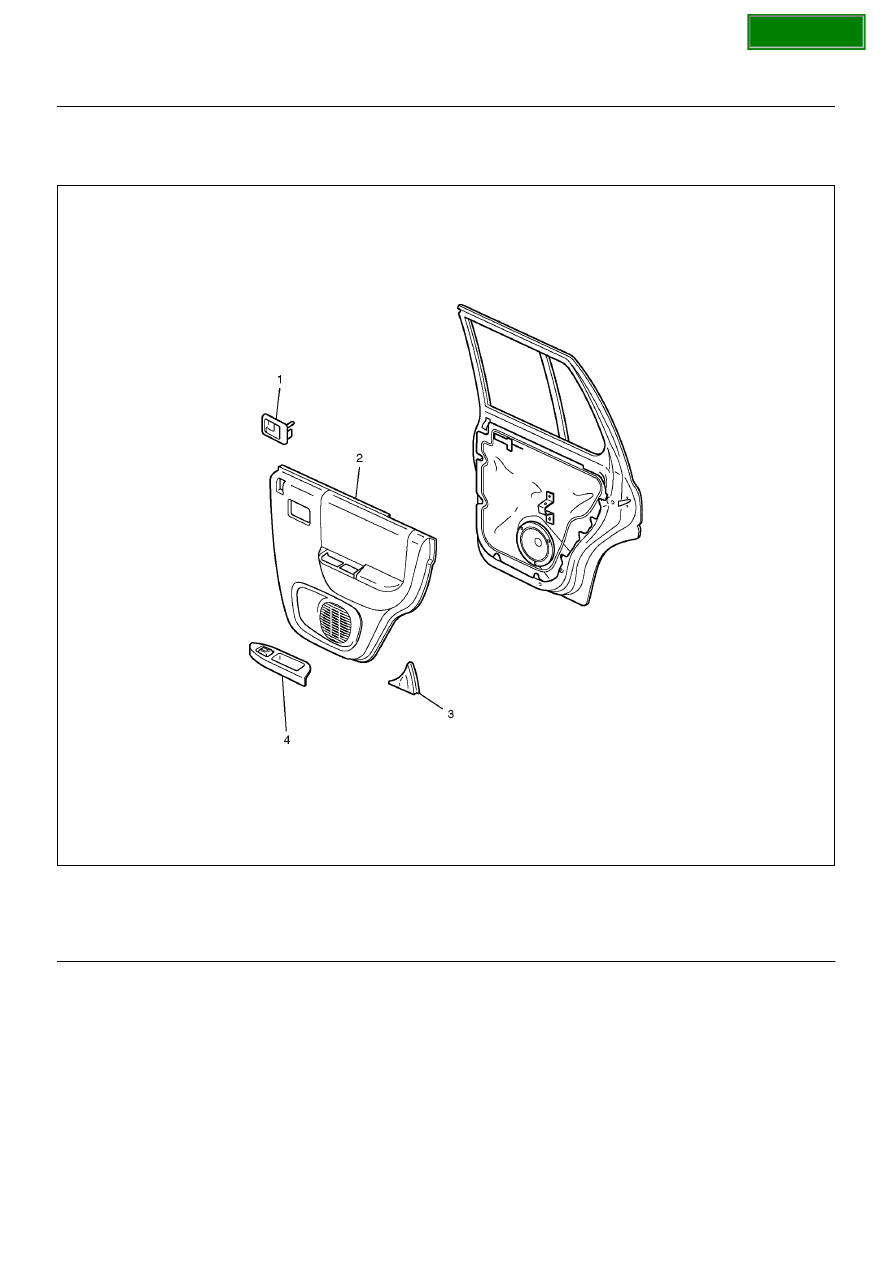

Rear Door Trim Panel

Rear Door Trim Panel and Associated Parts

655R100007

Legend

EndOFCallout

(1) Inside Handle
(2) Door Trim Panel

(3) Rear Door Corner Garnish
(4) Power Window Switch

SECTION

EXTERIOR/INTERIOR TRIM

8J–7

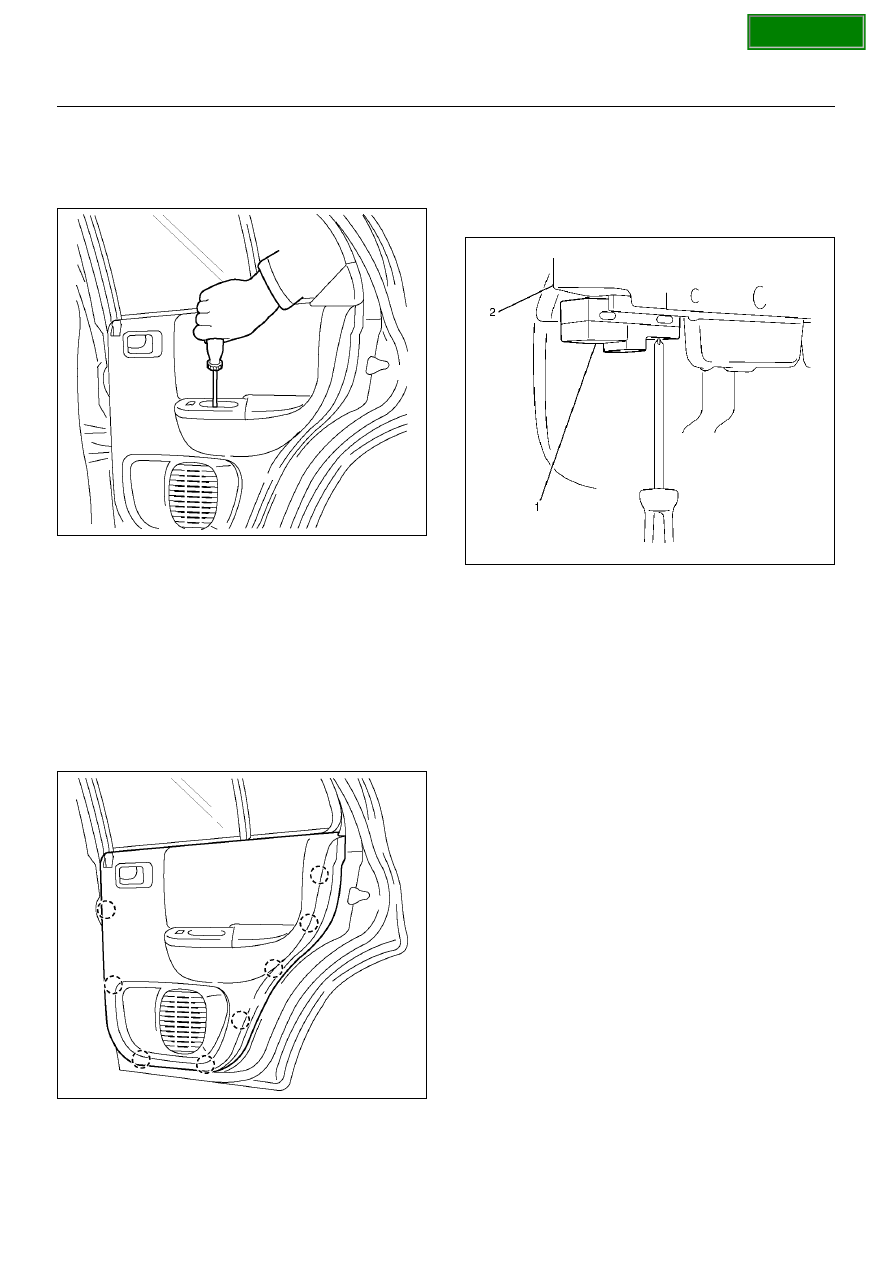

Removal

1. Disconnect the battery ground cable.

2. Remove the one screw from the pull case.

655R100002

3. Remove the inside handle fixing screw.

CAUTION:  Take care not to apply excessive force
on the inside handle link, lest this link be elongated,
which could make it impossible to operate the door
with the inside handle.

4. Remove the rear door corner garnish.

• Pull the garnish to disconnect the retaining clip.

5. Remove the door trim panel.

• Pull the trim panel at the eight clip positions from

the door panel.

655R100003

• Disconnect the power window switch connector to

lift the trim panel and unlock the engagement of
the waist seal section, then pass the inside lever
through the mounting hole of the trim panel, and

detach the trim panel.

6. Remove the inside handle.

7. Remove the power window switch (1) and pull case.

• Remove the fixing screws of switch from back

side of the rear door trim (2).

825RW079

Installation

To install, follow the removal steps in the reverse order.

SECTION

8J–8

EXTERIOR/INTERIOR TRIM

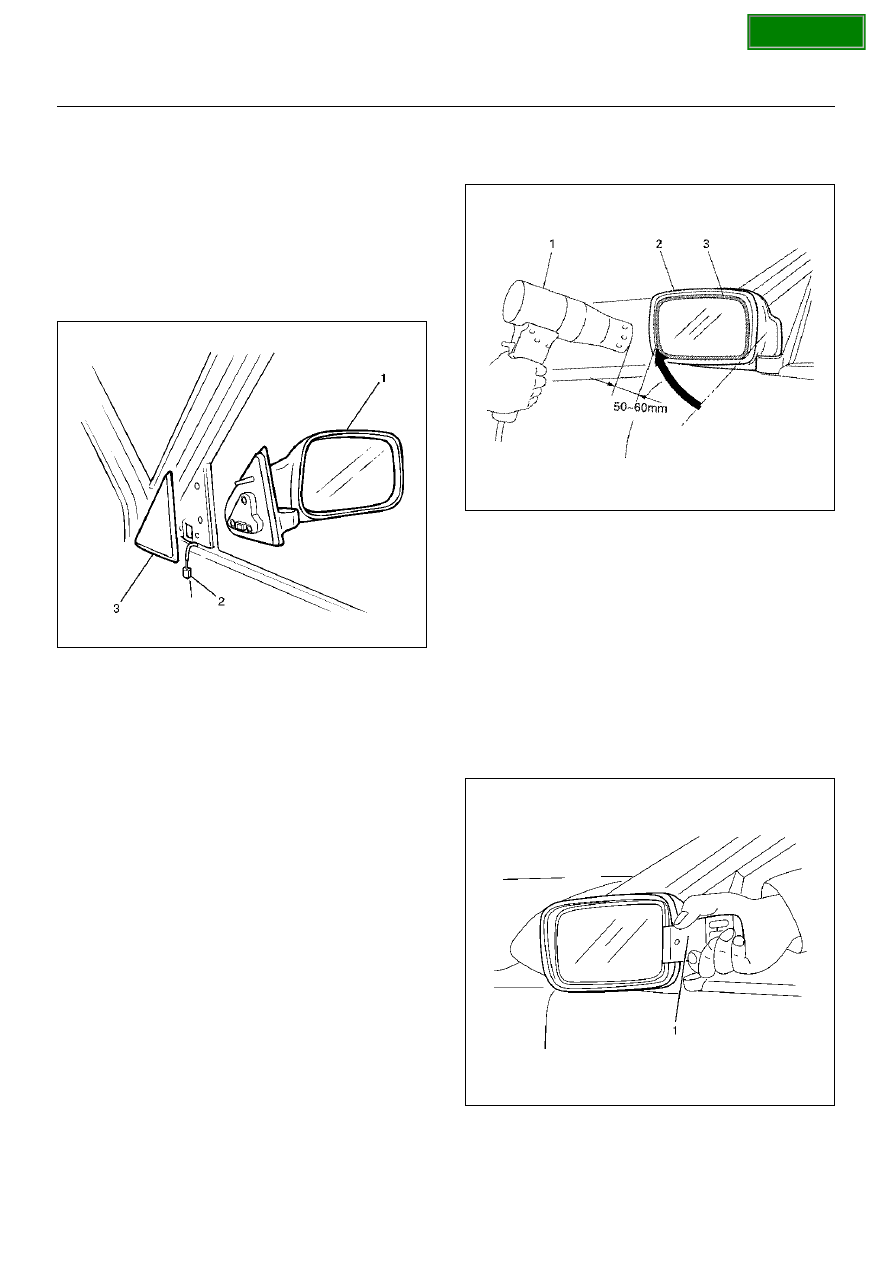

Door Mirror Assembly

Removal

1. Disconnect the battery ground cable.

2. Remove the door mirror cover (3).

3. Remove the door mirror assembly (1).

• Remove the three bolts and disconnect the

connector (2).

635RX011

Installation

To install, follow the removal steps in the reverse order.

Mirror Replacement

1. Disconnect the battery ground cable.

2. Push down the door mirror (2) to ward the front of

vehicle.

3. Heat the periphery (3) of the mirror with a dryer (1).

• As the dryer keeps the specific distance of 50 mm

to 60 mm from the mirror, heat uniformly.

• Touch the heating part by hand to check if the

mirror base becomes soft.

720RY00006

4. Remove the mirror from the mirror base.

• Prepare a scraper (1) or metal scale, which

thickness is less than 1 mm.

• Insert the scraper or metal scale from the inside

as shown in figure and lift up the back side of the
mirror in approx. 10 mm.

• Peel the periphery part off little by little with

fingers.

CAUTION:  As pressing excessively and peeling off
may damage it, handle it with care. When replacing
the mirror which is broken, take care to avoid the
injury.

720RY00003
