3C–14

FRONT SUSPENSION

Upper Control Arm

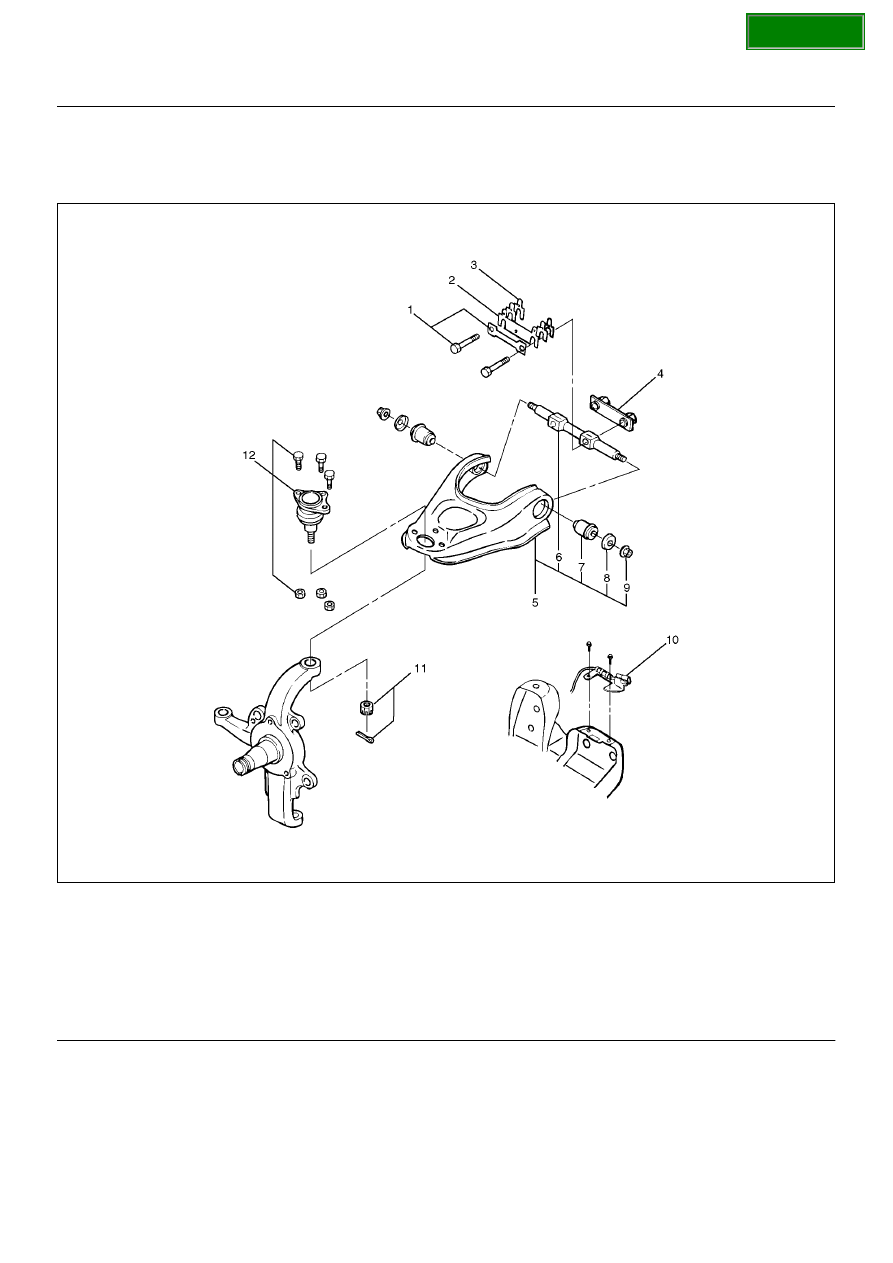

Upper Control Arm and Associated Parts

450R100001

Legend

EndOFCallout

Removal

1. Raise the vehicle and support the frame with

suitable safety stands.

2. Remove wheel and tire assembly. Refer to

Wheel in

this section

.

3. Remove the brake caliper and disconnect brake

pipe. Refer to

Disc Brakes in Brake section

.

4. Support lower control arm with a jack.

5. Remove speed sensor cable.

6. Remove nut and cotter pin then remove knuckle

using remover 5–8840–2121–0.

(1) Bolt and Plate
(2) Camber Shims
(3) Caster Shims
(4) Nut Assembly
(5) Upper Control Arm Assembly
(6) Fulcrum Pin

(7) Bushing
(8) Plate
(9) Nut

(10) Speed Sensor Cable
(11) Nut and Cotter Pin
(12) Upper Ball Joint, Bolt and Nut

SECTION

FRONT SUSPENSION

3C–15

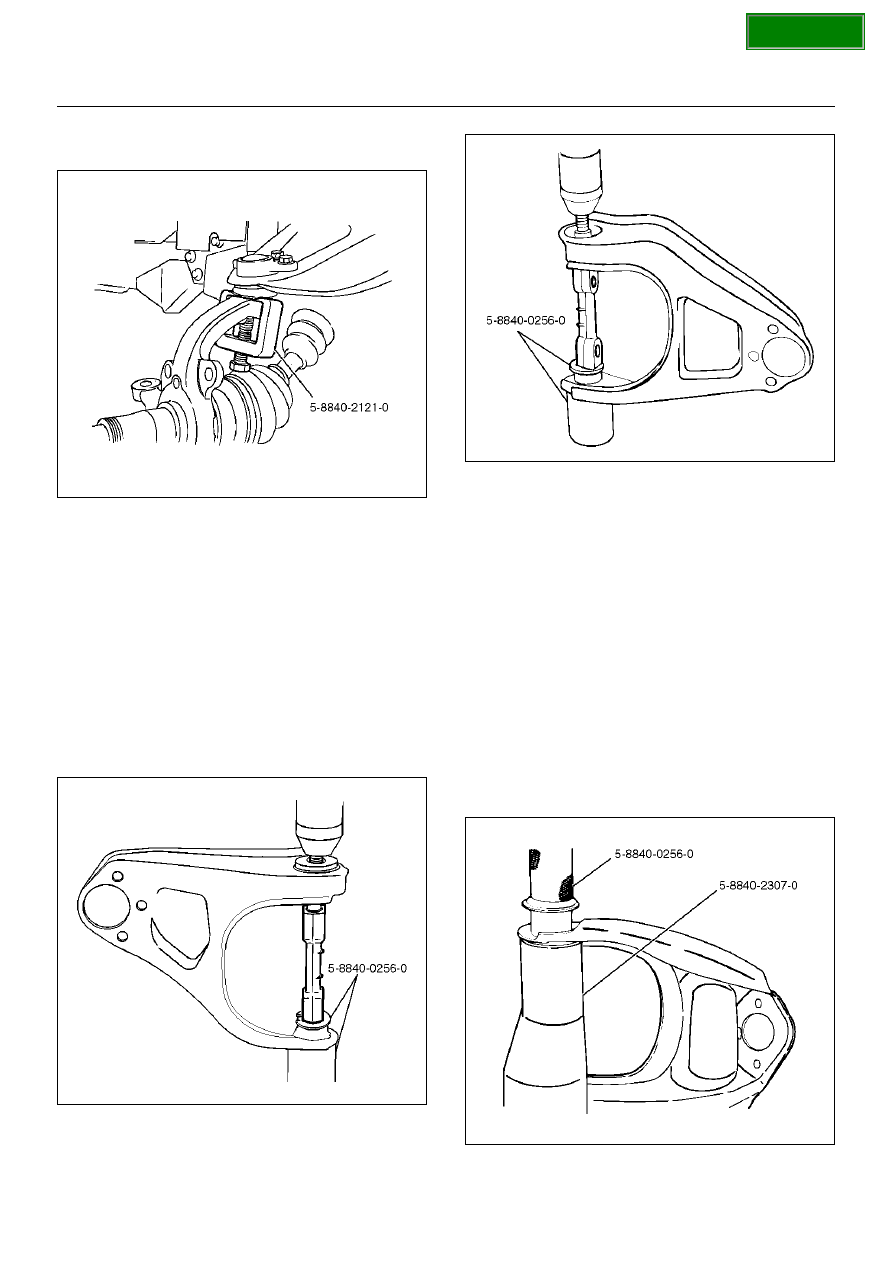

CAUTION:  Be careful not to damage the ball joint
boot.

901RW273

7. Remove upper ball joint.

8. Remove bolt and plate.

9. Remove nut assembly.

10. Remove camber shims and note the positions and

number of shims.

11. Remove caster shims and note the positions and

number of shims.

12. Remove upper control arm assembly.

13. Remove nut (9).

14. Remove plate (8).

15. Remove bushing (7) by using remover 5–8840–

0256–0.

901RW277

901RW276

16. Remove fulcrum pin (6).

Inspection and Repair

Make necessary parts replacement if wear, damage,
corrosion or any other abnormal conditions are found
through inspection.
Check the following parts:

• Upper control arm

• Bushing

• Fulcrum pin

Installation

1. Install fulcrum pin.

2. Install bushing by using installer 5–8840–0256–0

and 5–8840–2307–0.

901RW278

SECTION

3C–16

FRONT SUSPENSION

901RW279

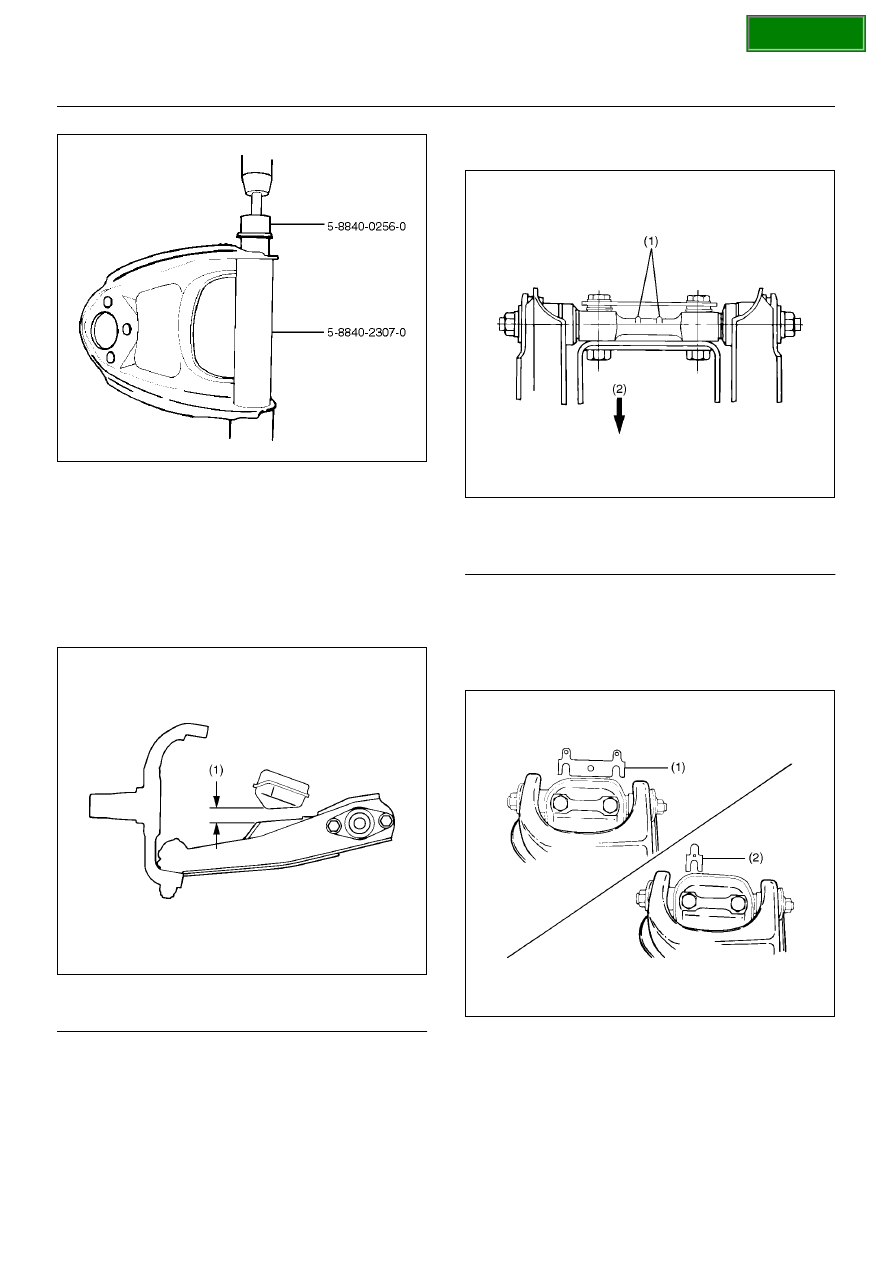

3. Install plate (8).

4. Install nut (9) and tighten fulcrum pin nut finger–

tight.

NOTE:  Torque fulcrum pin nut after adjusting buffer
clearance.

Buffer clearance: 22mm (0.87in)

Torque: 108N·m (11.0kg·m/80 lbft)

450R100002

Legend

EndOFCallout

5. Install upper control arm assembly with the fulcrum

pin projections turned inward.

450R100003

Legend

EndOFCallout

6. Install the caster shims(2) between the chassis

frame and fulcrum pin.

7. Install the camber shims(1) between the chassis

frame and fulcrum pin.

450R100004

(1) Buffer Clearance

(1) Projection
(2) Outward

SECTION

FRONT SUSPENSION

3C–17

8. Install nut assembly.

9. Install bolt and plate, then tighten the bolt to the

specified torque.

Torque: 152N·m (15.5kg·m/112lbft)

10. Install upper ball joint and tighten it to the specified

torque.

Torque: 57N·m (5.8kg·m/42lbft)

11. Install nut and cotter pin then tighten the nut to the

specified torque,  with just enough additional torque
to align cotter pin holes.  Install new cotter pin.

Torque: 98N·m (10.0kg·m/72lbft)

12. Install speed sensor cable.
