2A–36

POWER-ASSISTED STEERING SYSTEM

Combination Switch

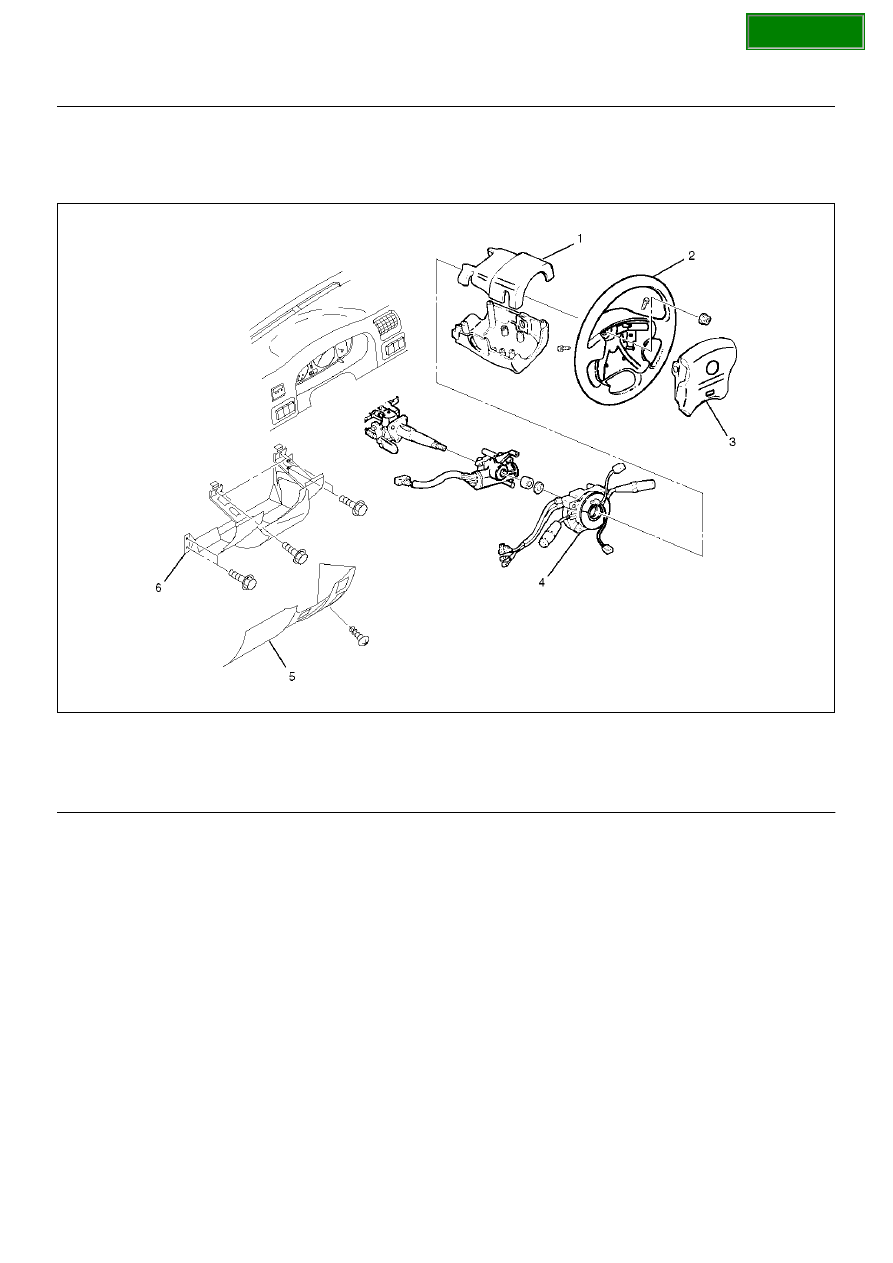

Combination Switch and Associated Parts

431RW028

Legend

EndOFCallout

Removal

1. Turn the steering wheel so that the vehicle's wheels

are pointing straight ahead.

2. Turn the ignition switch to “LOCK".

3. Disconnect the battery “–" terminal cable, and wait

at least 5 minutes.

4. Disconnect the yellow 2-way SRS connector located

under the steering column.

CAUTION:  The wheels of the vehicle must be
straight ahead and the steering column in the
“LOCK" position before  disconnecting the steering
wheel.   Failure to do so will cause the coil assembly
to become uncentered which will cause damage to
the coil assembly.

5. Remove the engine hood opening lever, then

remove instrument panel lower cover.

6. Remove the driver knee bolster (reinforcement).

(1) Steering Column Cover
(2) Steering Wheel
(3) Inflator Module

(4) Combination Switch and SRS Coil Assembly
(5) Instrument Panel Lower Cover
(6) Driver Knee Bolster (reinforcement)

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–37

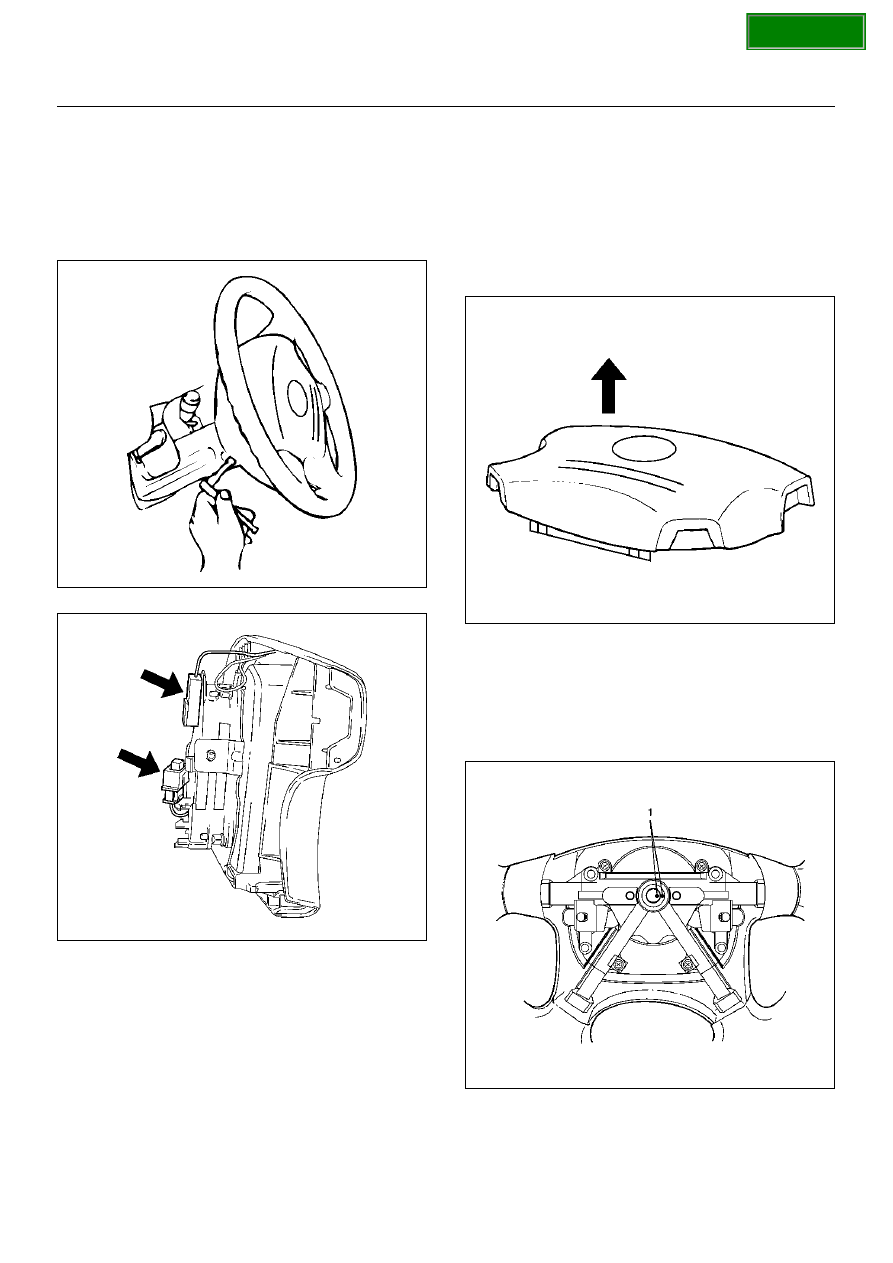

7. Loosen the inflator module fixing bolt from behind

the steering wheel assembly using a TORX® driver
or equivalent until the inflator module can be
released from steering assembly. Disconnect the
yellow 2-way  SRS connector and horn lead located
behind the inflator module, then remove inflator
module.

827RW070

827RW073

WARNING:  THE INFLATOR MODULE SHOULD
ALWAYS BE CARRIED WITH THE URETHANE
COVER AWAY FROM YOUR BODY AND SHOULD
ALWAYS  BE LAID ON A FLAT SURFACE WITH THE
URETHANE SIDE UP.  THIS IS NECESSARY
BECAUSE A FREE SPACE IS PROVIDED TO ALLOW
THE AIR CUSHION  TO EXPAND IN THE UNLIKELY
EVENT OF ACCIDENTAL DEPLOYMENT.
OTHERWISE, PERSONAL INJURY MAY RESULT.

827RW072

8. Apply a setting mark (1) across the steering wheel

and shaft so parts can be reassembled in their
original position. Move the front wheels to the
straight ahead position, then use steering wheel
remover 5–8521–0016–0 to remove the steering
wheel.

430RW021

SECTION

2A–38

POWER-ASSISTED STEERING SYSTEM

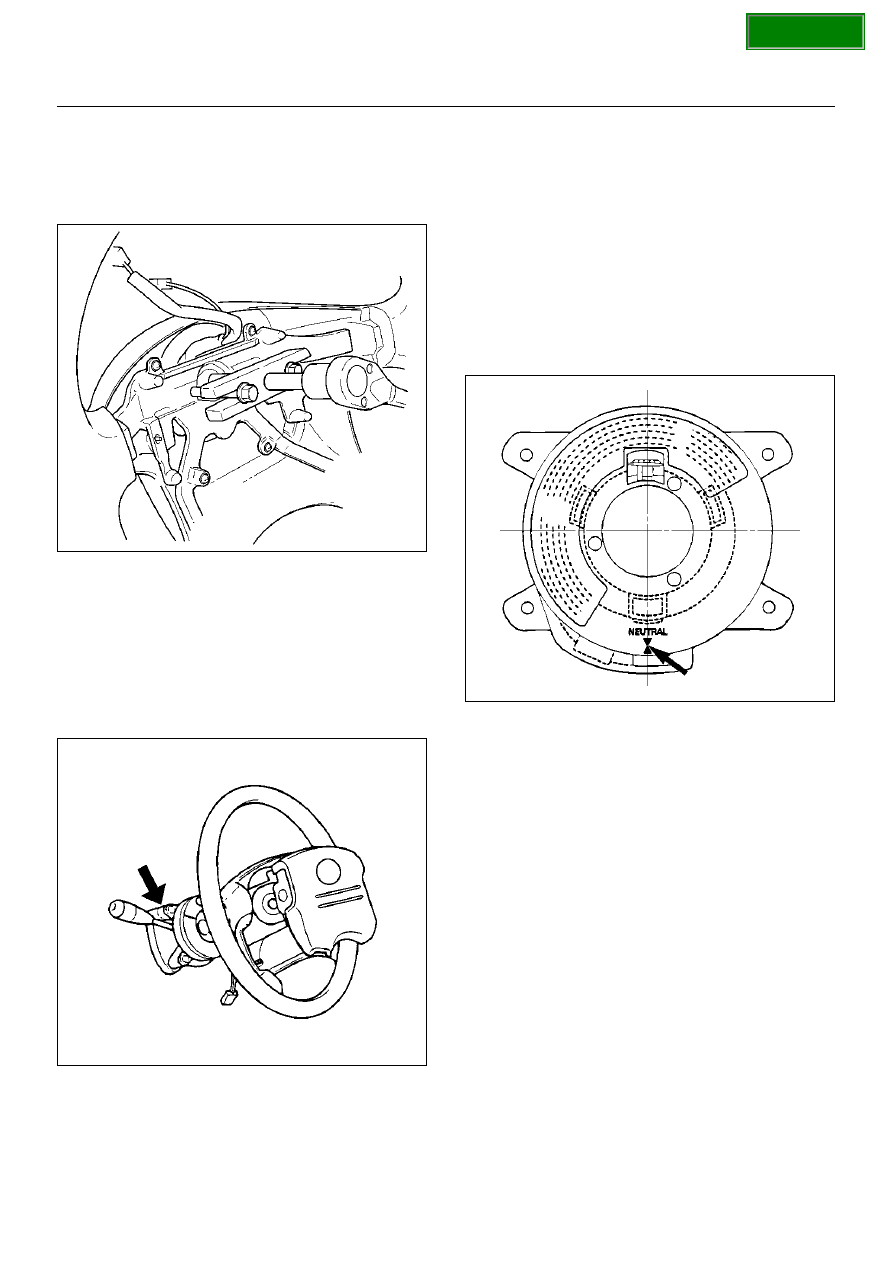

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt  to remove the steering
wheel.  The steering shaft is designed as an energy
absorbing unit.

430RX005

9. Remove steering column cover.

10. Disconnect the wiring harness connectors located

under the steering column then remove combination
switch and SRS coil assembly.

NOTE:  The SRS coil is a part of the combination switch
assembly, which can not be replaced separately.
Therefore, be sure not to remove the SRS coil from the
combination switch assembly.

825RW288

Installation

1. Install combination switch and SRS coil assembly.

After installation of combination switch assembly,
connect the combination switch wiring harness
connector and the SRS 2-way connector located
under the steering column.   Then turn the SRS coil
counter clockwise to full, return about 3 turns and
align the neutral mark.

CAUTION:  When turning the SRS coil counter
clockwise to full, stop turning if resistance is felt.
Forced further turning may damage to the cable in
the SRS coil.

825RW016

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–39

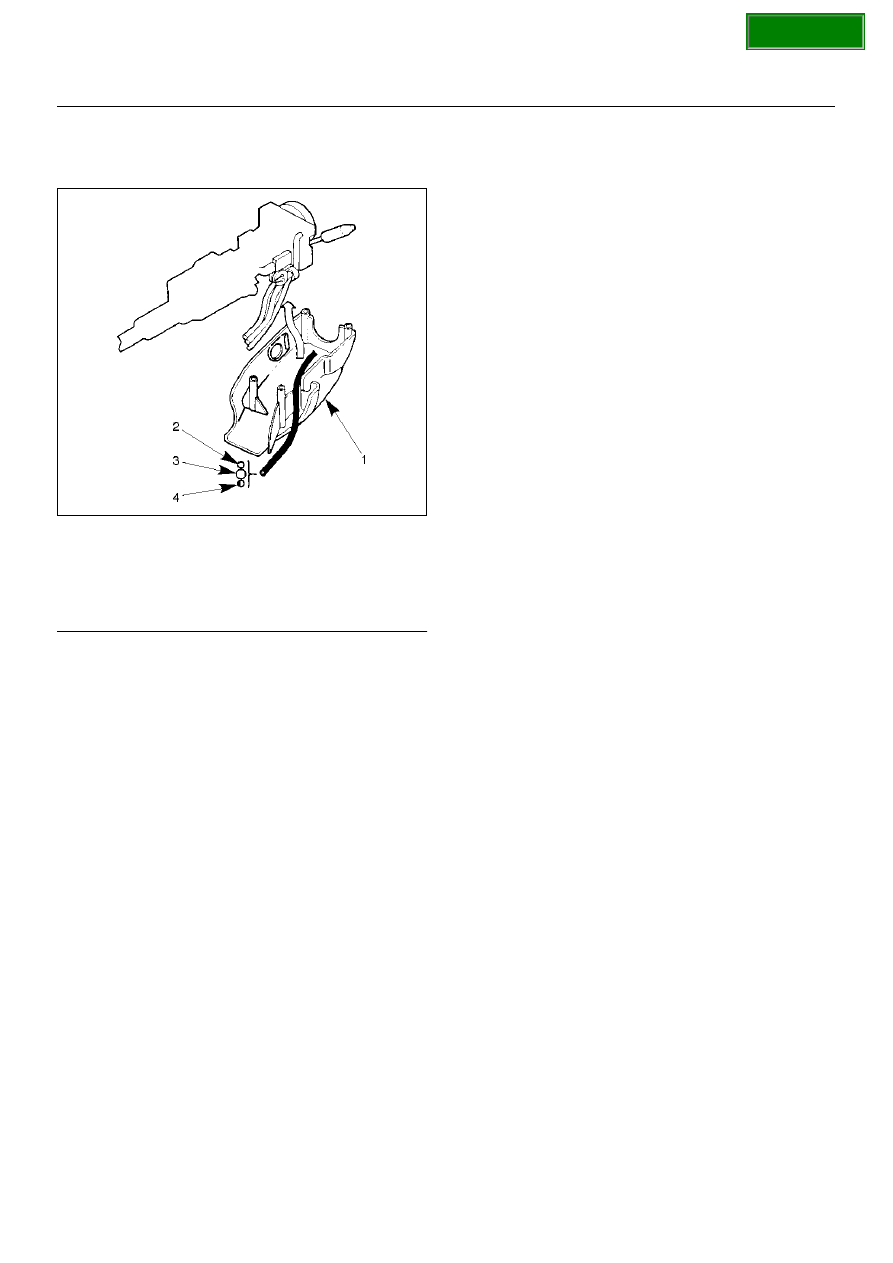

2. When installing the steering column cover, be sure

to route each wire harness as illustrated so that the
harnesses do not catch on any moving parts.

825RW017

Legend

EndOFCallout

3. Align the setting marks made when removing then

install steering wheel.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt to remove the steering
wheel.   The steering shaft is designed as an energy
absorbing unit.

4. Tighten the steering wheel fixing nut to the specified

torque.

Torque: 34N·m (3.5kg·m/25lbft)

5. Support the inflator module and carefully connect

the SRS connector and horn lead.

NOTE:  Pass the lead wire through the tabs on the
plastic cover (wire protector) of inflator to prevent lead
wire from being pinched.

6. Tighten bolts to specified torque.

Torque: 9N·m (0.9kg·m/78 lbin)

7. Install driver knee bolster (reinforcement).

8. Install instrument panel lower cover then Install the

engine hood opening lever.

9. Connect  the SRS connector.

10. Connect the battery “-" terminal cable.

11. Turn the ignition switch to “ON" while watching

warning light and check the light should flash 7
times and then go off.   If lamp does not operate
correctly, refer to

Restraints section

.

(1) Steering Column Cover
(2) Starter Switch Harness
(3) Combination Switch Harness
(4) Inflator Module Harness
