2A–40

POWER-ASSISTED STEERING SYSTEM

Lock Cylinder

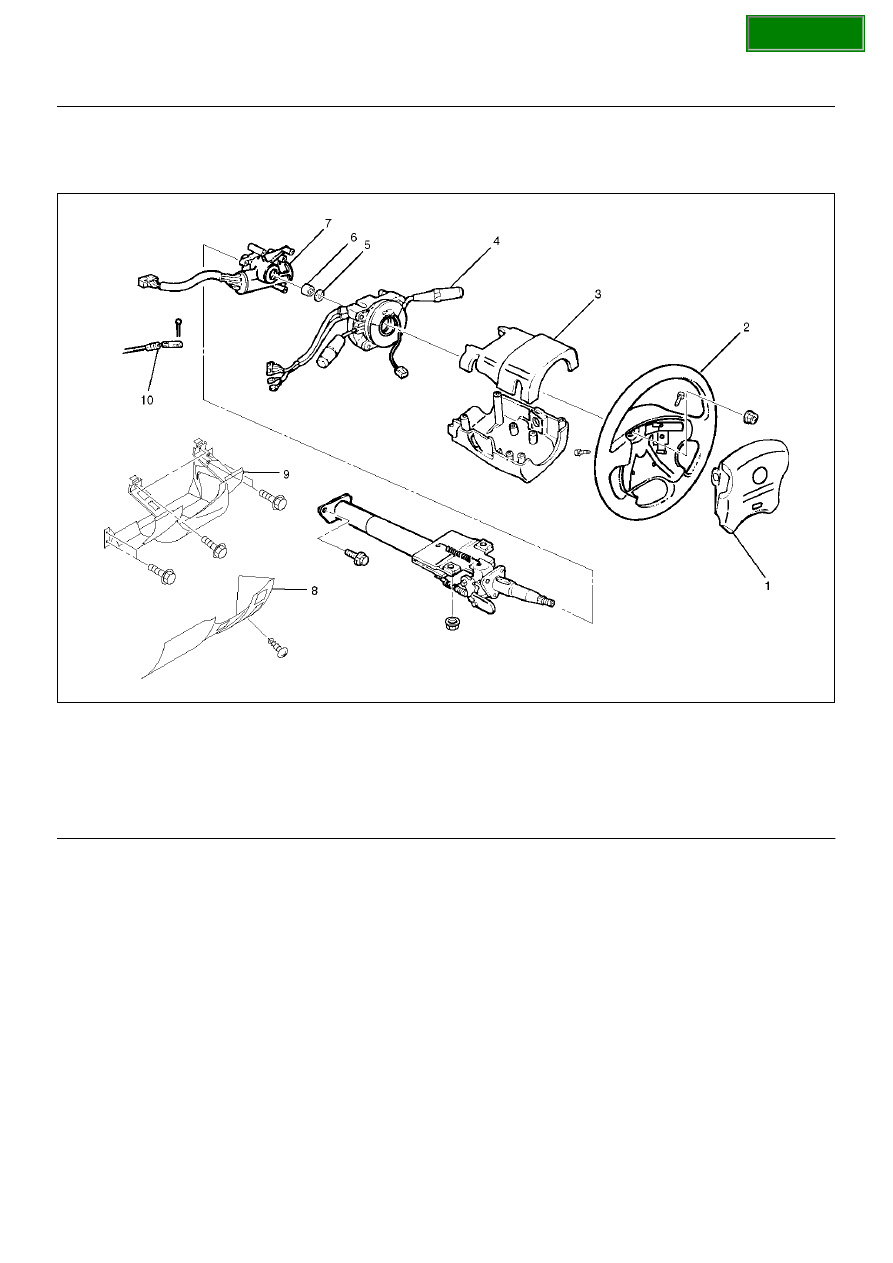

Lock Cylinder and Associated Parts

431RW027

Legend

EndOFCallout

Removal

1. Turn the steering wheel so that the vehicle's wheels

are pointing straight ahead.

2. Turn the ignition switch to “LOCK".

3. Disconnect the battery “–" terminal cable, and wait

at least 5 minutes.

4. Disconnect the yellow 2-way SRS connector located

under the steering column.

CAUTION:  The wheels of the vehicle must be
straight ahead and the steering column in the
"LOCK" position before disconnecting the steering
wheel.  Failure to do so will cause the coil assembly
to become uncentered which will cause damage to
the coil assembly.

5. Remove the engine hood opening lever and steering

lower cover.

6. Remove driver knee bolster (reinforcement).

(1) Inflator Module
(2) Steering Wheel
(3) Steering Column Cover
(4) Combination Switch and SRS Coil Assembly
(5) Snap Ring

(6) Cushion Rubber
(7) Lock Cylinder Assembly
(8) Instrument Panel Lower Cover
(9) Driver Knee Bolster (reinforcement)

(10) Shift Lock Cable (for A/T)

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–41

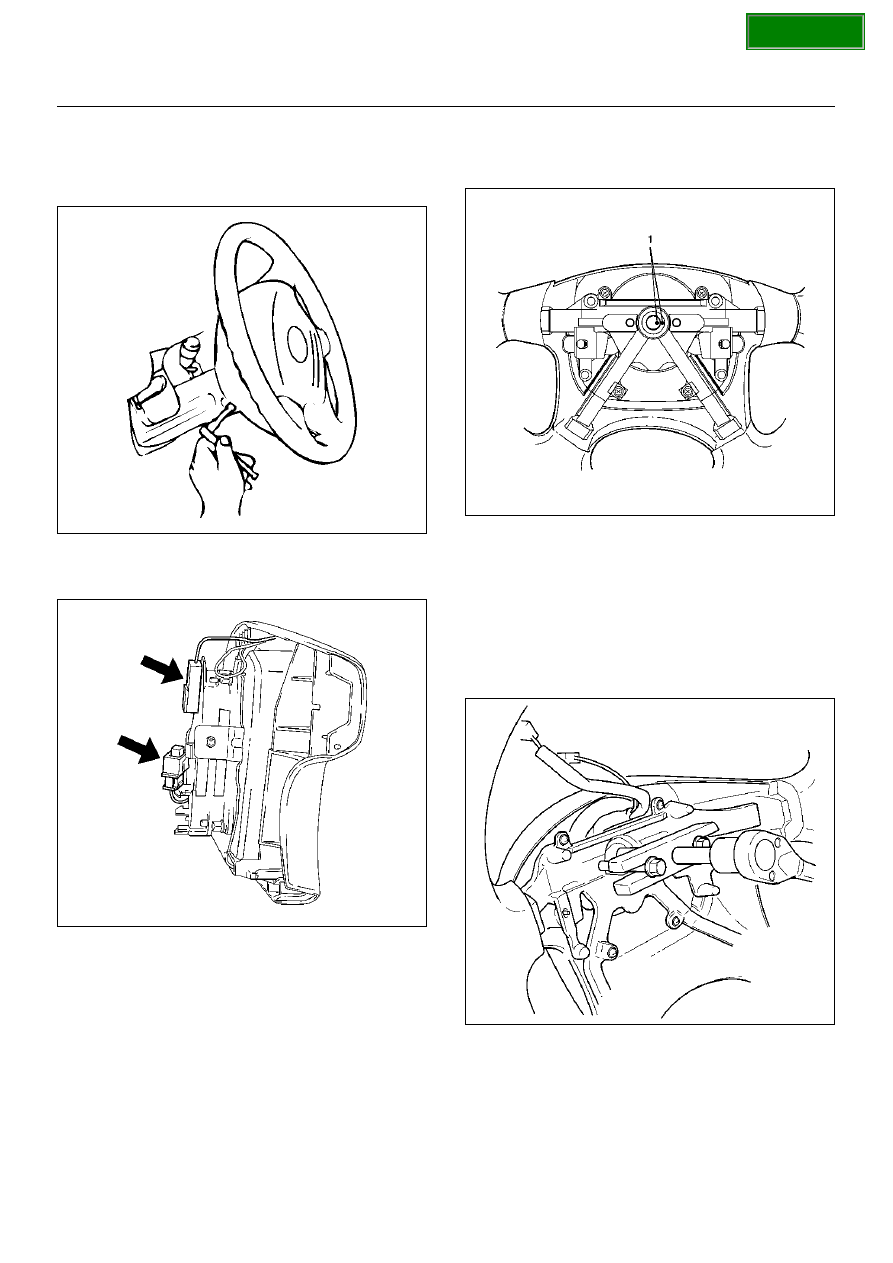

7. Loosen the inflator module fixing bolt from behind

the steering wheel assembly using a TORX® driver
or equivalent until the inflator module can be
released from steering assembly.

827RW070

8. Disconnect the yellow 2-way SRS connector and

horn lead located behind the inflator module.

827RW073

9. Apply a setting mark (1) across the steering wheel

and shaft so parts can be reassembled in their
original position.

430RW021

10. Move the front wheels to the straight ahead position,

then use steering wheel remover  5–8521–0016–0
to remove the steering wheel.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt to remove the steering
wheel.  The steering shaft is designed as an energy
absorbing unit.

430RX005

SECTION

2A–42

POWER-ASSISTED STEERING SYSTEM

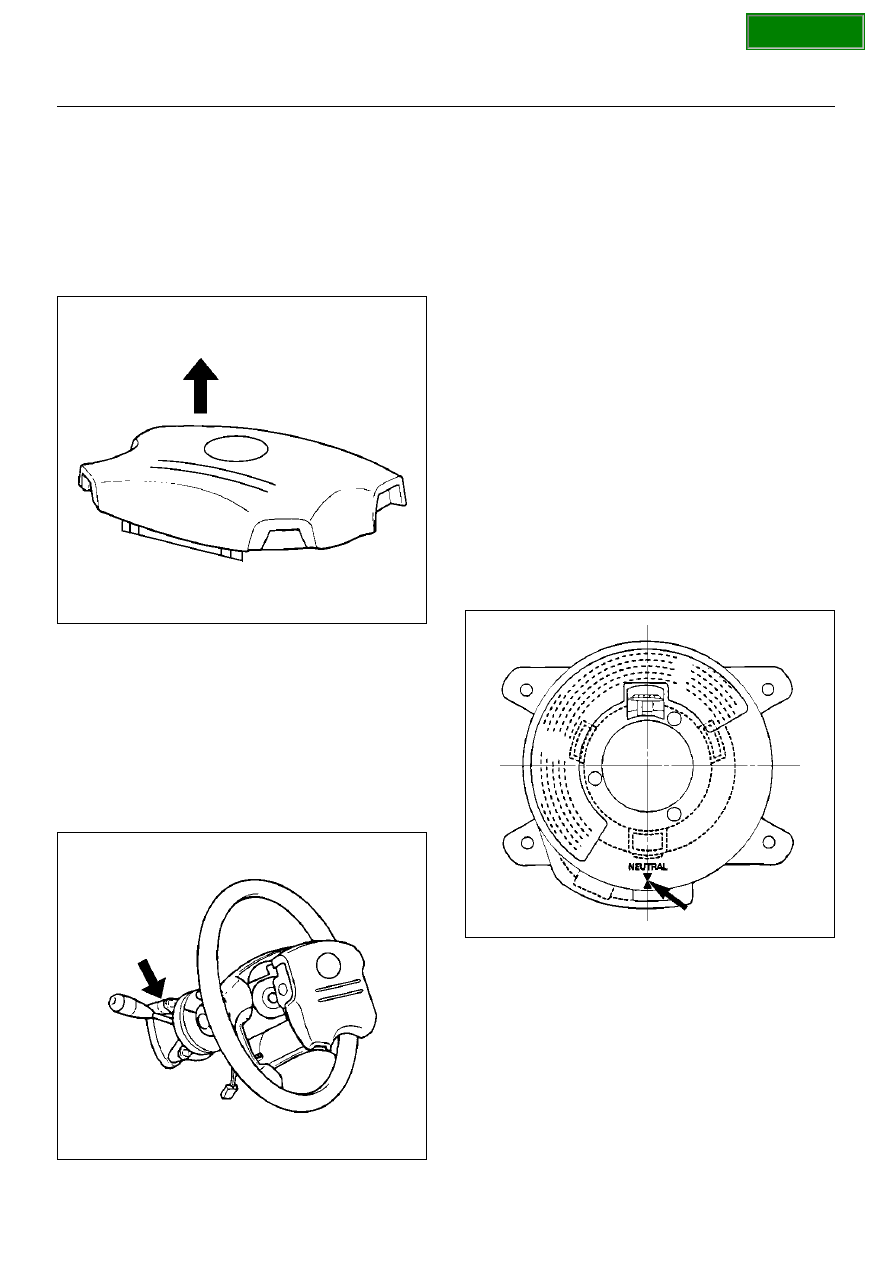

WARNING:  THE INFLATOR MODULE SHOULD
ALWAYS BE CARRIED WITH THE URETHANE
COVER AWAY FROM YOUR BODY AND SHOULD
ALWAYS BE LAID ON A FLAT SURFACE WITH THE
URETHANE SIDE UP.   THIS IS NECESSARY
BECAUSE A FREE SPACE IS PROVIDED TO ALLOW
THE AIR CUSHION TO EXPAND IN THE UNLIKELY
EVENT OF ACCIDENTAL DEPLOYMENT.
OTHERWISE, PERSONAL INJURY MAY RESULT.

827RW072

11. Remove steering column cover.

12. Disconnect the wiring harness connectors located

under the steering column.

13. Remove the combination switch assembly with SRS

coil.

NOTE:  The SRS coil is a part of the combination switch
assembly, which can not be replaced separately.
Therefore, be sure not to remove the SRS coil from the
combination switch assembly.

825RW288

14. Remove snap ring.

15. Remove cushion rubber.

16. Remove shift lock cable (for A/T).

17. Disconnect the starter switch harness connector

located under the steering column then remove lock
cylinder assembly.

Installation

1. Install lock cylinder assembly.

2. Install shift lock cable (for A/T).

3. Install cushion rubber.

4. Install snap ring.

5. Install Combination switch and SRS coil assembly.

After installation of combination switch assembly,
connect the combination switch wiring harness
connector and the SRS 2-way connector located
under the steering column.

6. Turn the SRS coil counter clockwise to full, return

about 3 turns and align the neutral mark.

CAUTION:  When turning the SRS coil counter
clockwise to full, stop turning if resistance is felt.
Forced further turning may damage the cable in the
SRS coil.

825RW016

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–43

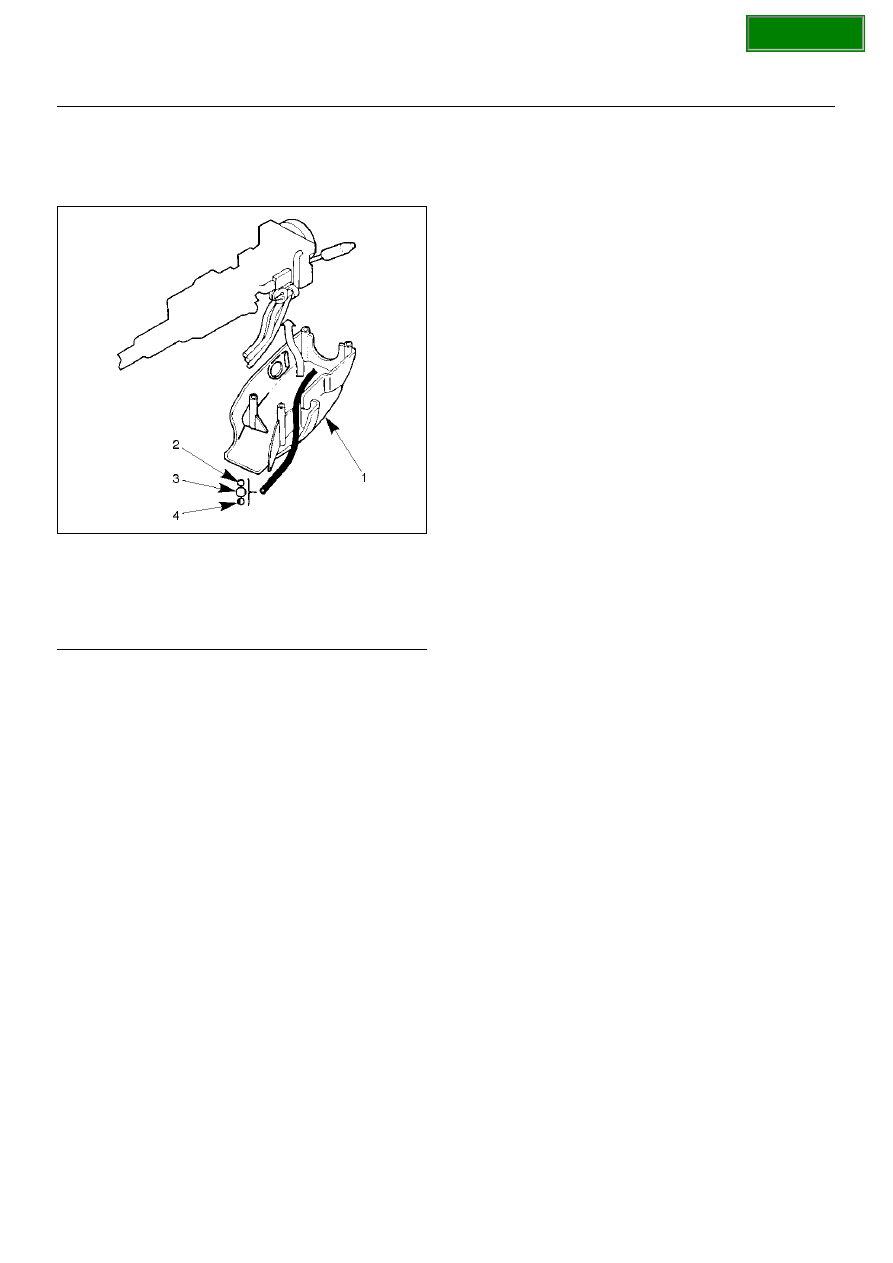

7. When installing the steering column cover, be sure

to wire (through each harness) as illustrated so that
the harnesses starter switch, combination switch
and SRS coil may not catch wiring.

825RW017

Legend

EndOFCallout

8. Install steering wheel by aligning the setting marks

made during removal.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt to remove the steering
wheel.  The steering shaft is designed as an energy
absorbing unit.

9. Tighten the steering wheel fixing nut to the specified

torque.

Torque: 34N·m (2.5kg·m/25lbft)

10. Support inflator module and carefully connect the

SRS connector and horn lead, then install inflator
module.

NOTE:  Pass the lead wire through the tabs on the
plastic cover (wire protector) of inflator to prevent lead
wire from being pinched.

11. Tighten fixing bolts to specified torque.

Torque: 9N·m (0.9kg·m/78 lbin)

12. Install driver knee bolster (reinforcement).

13. Install instrument panel lower cover, then install the

engine hood opening lever.

14. Connect the yellow 2-way SRS connector located

under the steering column.

15. Connect the battery “–" terminal cable.

System Inspection

Turn the ignition switch to “ON" while watching warning
light.
The light should flash 7 times and then go off.  If lamp
does not operate correctly, refer to

Restraints section

.

(1) Steering Column Cover
(2) Starter Switch Harness
(3) Combination Switch Harness
(4) Inflator Module Harness
