2A–16

POWER-ASSISTED STEERING SYSTEM

Toe-in Adjustment

1. To adjust the toe-in angle, loosen the lock nuts (2)

on the tie rod (1) and turn the tie rod.  Turn both rods
the same amount, to keep the steering wheel
centered .

Toe-in: 0 to +2mm (0 to +0.08in)

433RW006

2. Tighten the lock nut to the specified torque.

Torque: 98N·m (10.0kg·m/72lbft)

Main Data and Specifications

General Specification

Caster

2

°

30'

±

 1

°

Camber

0

°



±

 30'

King pin inclination

12

°

30'

±

 30'

Toe-in

0 to



+2mm (0 to +0.08in)

Max. steering angle

inside

32.6

°

 (+0

°

30' to –2

°

30' )

outside

31.8

°

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–17

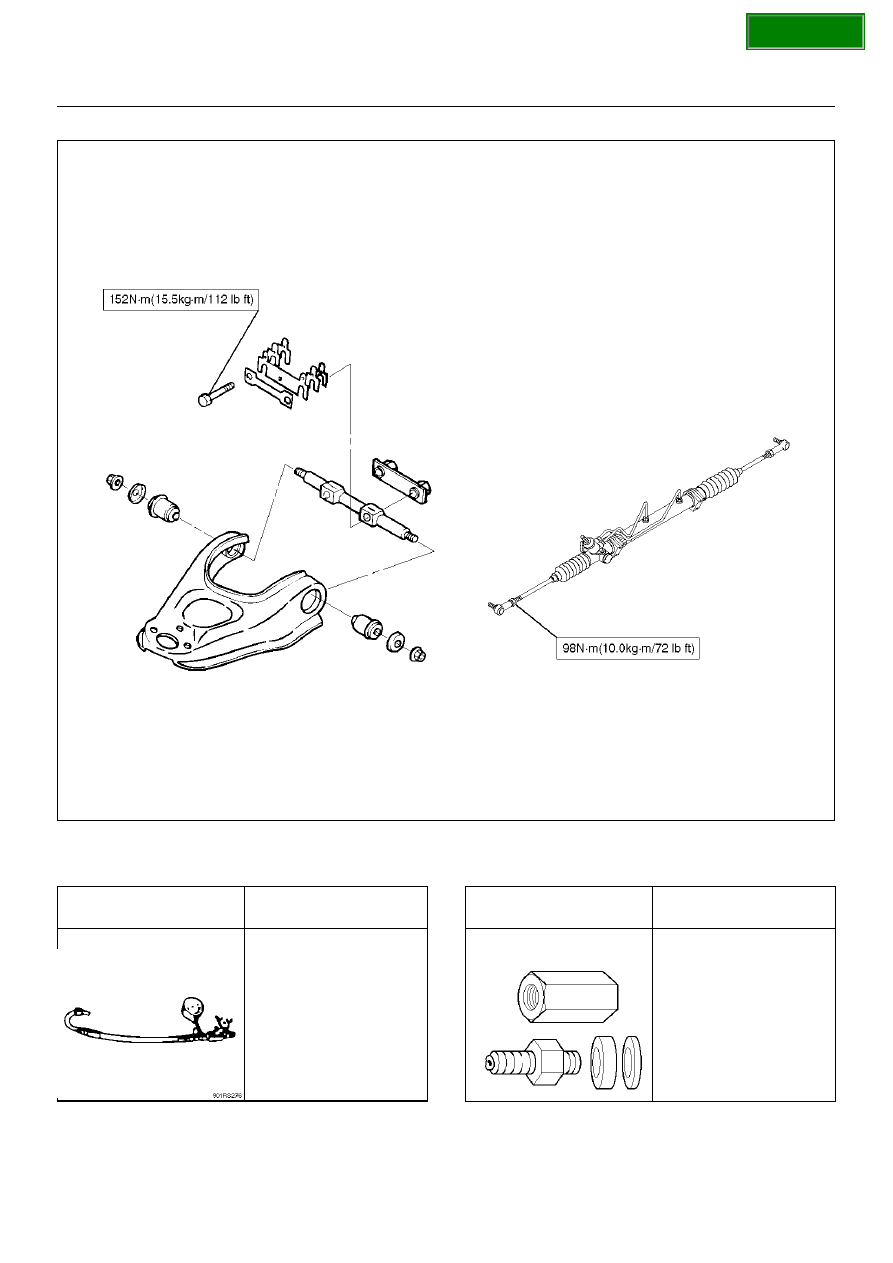

Torque Specification

E02RX006

Special Tools

ILLUSTRATION

TOOL NO.

TOOL NAME

5–8840–0135–0

(J–29877–A)

Tester;

Power steering

5–8840–2297–0

(J–39213)

Adapter;

Power steering tester

ILLUSTRATION

TOOL NO.

TOOL NAME

SECTION

2A–18

POWER-ASSISTED STEERING SYSTEM

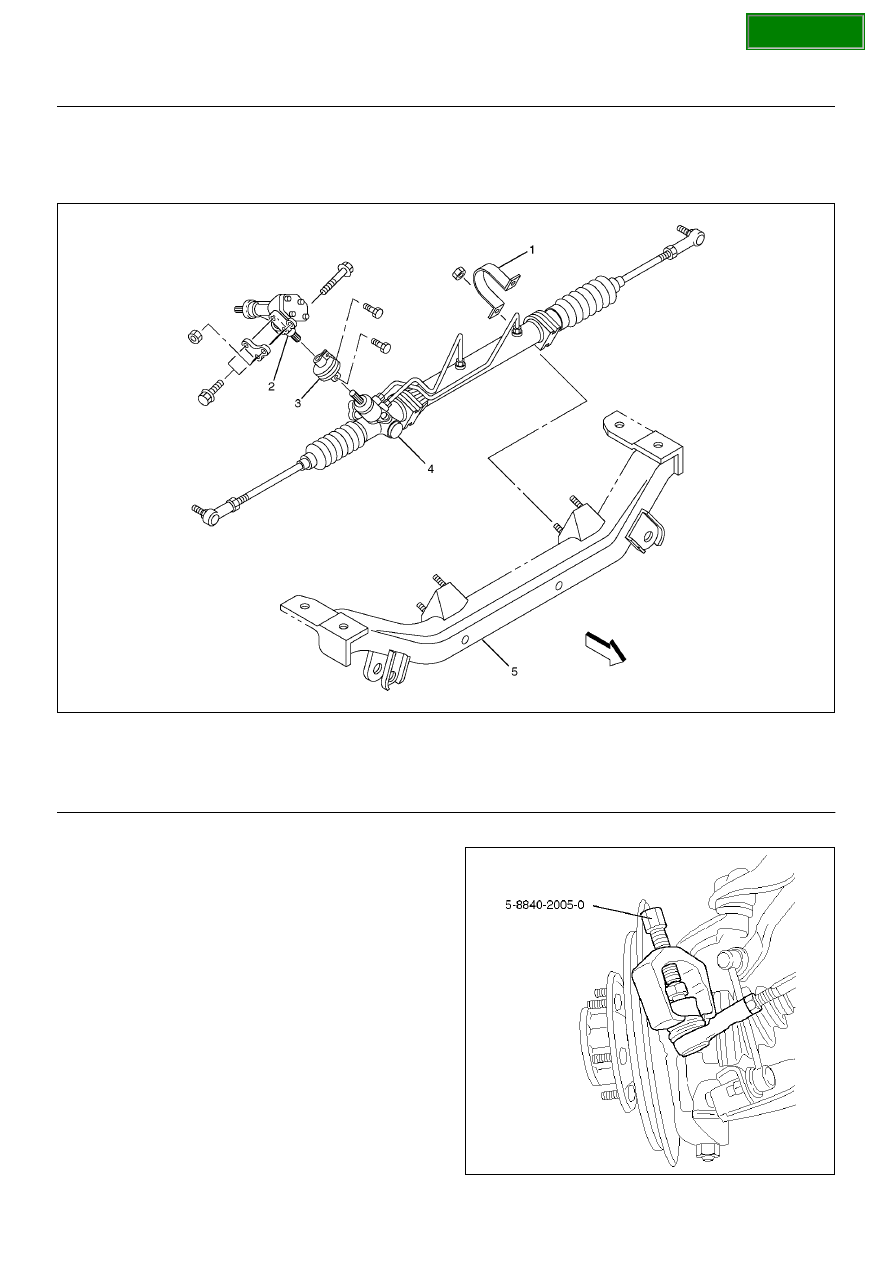

Power Steering Unit

Power Steering Unit and Associated Parts

431R100006

Legend

EndOFCallout

Removal

1. Remove the stone guard.

2. Remove the transfer gear assembly and universal

joint assembly.
Make a setting mark across the coupling flange and
steering unit to ensure reassembly of the parts in
the original position.

3. Drain power steering fluid.

4. Remove the tie rod end assembly from knuckle.

Use tie rod end remover 5–8840–2005–0.

901RW270

(1) Bracket
(2) Transfer Gear Assembly
(3) Joint Assembly

(4) Power Steering Unit Assembly
(5) Crossmember

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–19

5. Disconnect the feed line and return line from

steering unit.
Remove the clips on the crossmember and frame.
Wire the power steering line to frame.

NOTE:  Take care to prevent foreign matter from entry
when disconnect the power steering line.

6. Remove the torsion bar.  Refer to

Front Suspension



in Suspension section.

7. Remove the lower control arm bolt (Frame side).

Refer to Front Suspension in Suspension section.

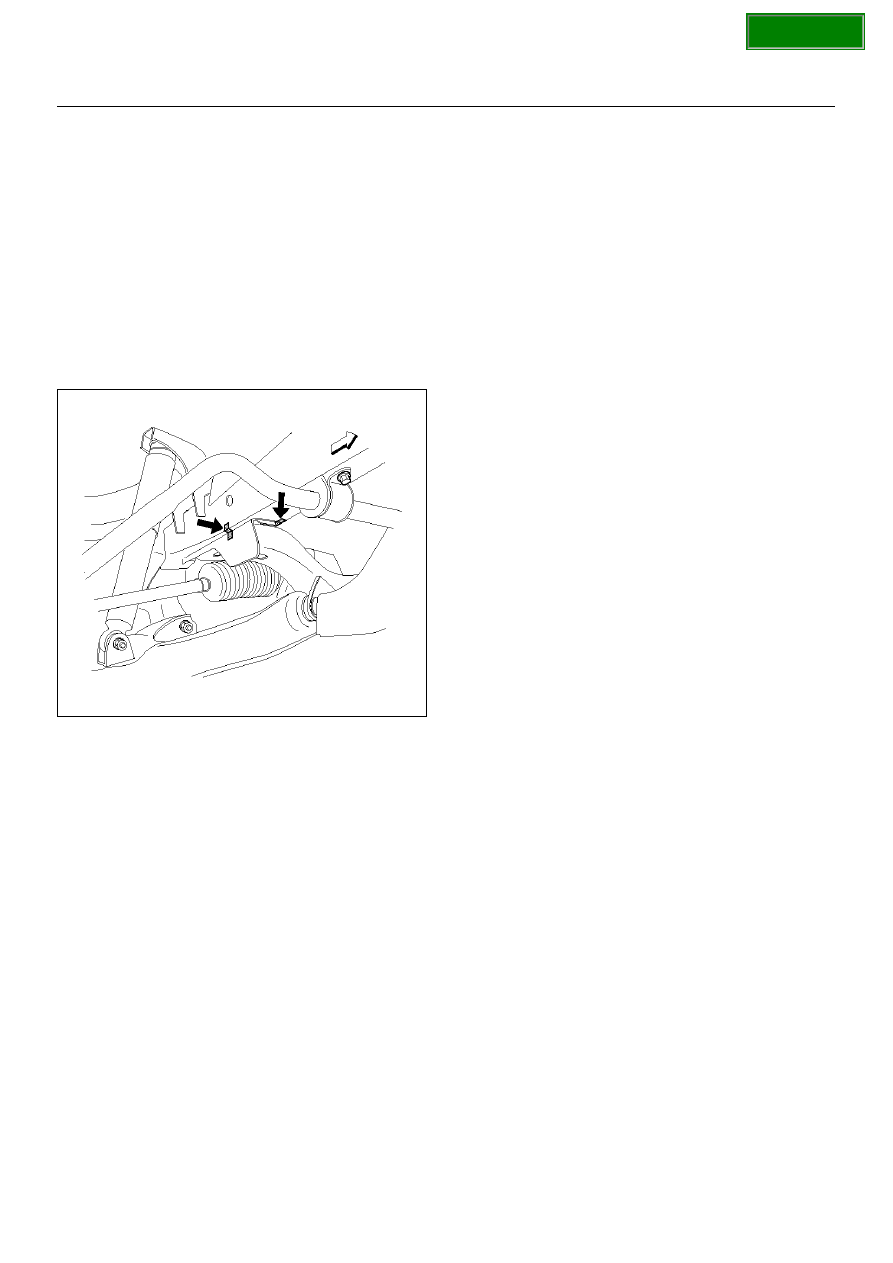

8. Apply a setting mark across the crossmember and

frame so parts can be reassembled in their original
position.

431RX013

9. Remove the crossmember fixing bolt.

10. Remove the power steering unit with the

crossmember.

11. Remove the power steering unit.

Installation

1. Install power steering unit to crossmember.

Tighten fixing bolt to specified torque.

Torque: 116N·m (11.8kg·m/85 lbft)

2. Install power steering unit with crossmember to

frame by aligning the setting marks made when
removing.
Tighten crossmember mounting bolt to specified
torque.

Torque: 190N·m (19.4kg·m/140lbft)

3. Install lower control arm bolt.

Refer to

Front Suspension

 in Suspension section.

4. Install torsion bar.

Refer to

Front Suspension

 in Suspension section.

5. Connect the feed line and return line.

Torque: 25N·m (2.5kg·m/18lbft)

6. Install tie-rod end assembly to knuckle.

Torque: 118N·m (12.0kg·m/87lbft)

7. Align the setting marks on the universal joint

(applied at disassembly) with the setting marks on
the transfer gear assembly. Connect the universal
joint assembly to the transfer gear assembly.
Temporarily tighten the universal joint bolts on the
universal joint assembly side.

8. Temporarily tighten the universal joint bolts on the

steering shaft side.

9. Install the transfer gear assembly together with the

shims to the frame. Tighten the nuts and bolts to the
specified torque.

Torque: 54N·m (5.5kg·m/40lbft)

10. Tighten the universal joint bolts (bolts at either end

of the joint temporarily tightened in Step 1 and 2) to
the specified torque.

11. Install the stone guard.

12. Bleed the system.

Refer to

Bleeding the Power Steering System

 in this

section.
