2A–12

POWER-ASSISTED STEERING SYSTEM

Flushing The Power Steering System

1. Raise and support the front end of the vehicle off

the ground until the wheels are free to turn.

2. Remove the fluid return line at the pump inlet

connector and plug the connector port on the pump.
Position the line toward a large container to catch
the draining fluid.

3. While running the engine at idle, fill the reservoir

with new power steering fluid.  Turn the steering
wheel in both directions.   Do not contact or hold the
steering wheel to the wheel stops. This will cause
the pump to go to pressure relief mode, which may
cause a sudden fluid overflow at the reservoir.

4. Install all the lines and hoses.   Fill the system with

new power steering fluid and bleed the system as
described in Bleeding The Power Steering System.
Operate the engine for about 15 minutes.
Remove the pump return line at the pump inlet and
plug the connection on the pump.   While refilling the
reservoir, check the draining fluid for contamination.
If foreign material is still evident, replace all lines,
disassemble and clean or replace the power
steering system components.   Do not re-use any
drained power steering fluid.

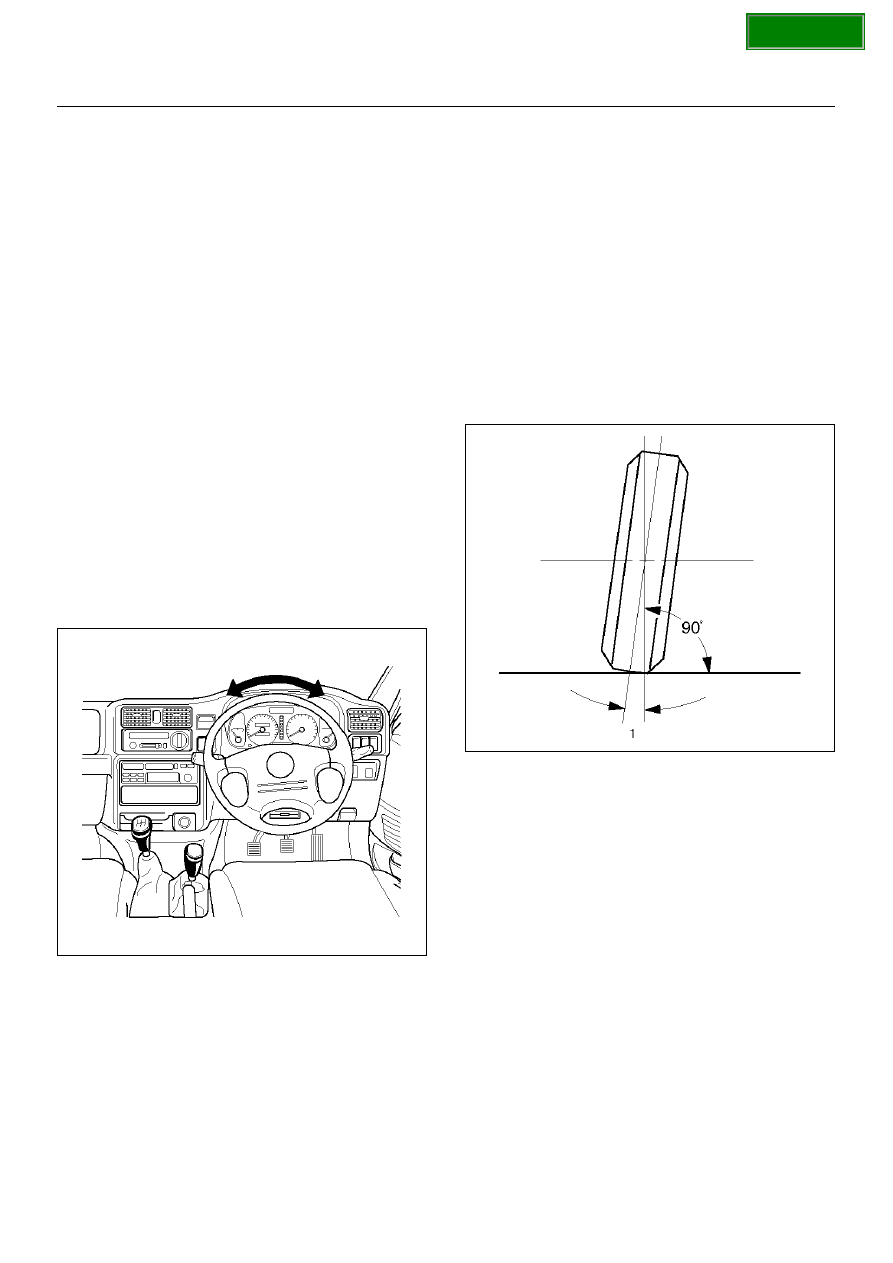

Steering Wheel Free Play Inspection

430RW020

1. With the tires in the straight-ahead position,  check

the amount of steering wheel play by turning the
wheel in both directions until the tires begin to move.

NOTE:  The wheel free play should be checked with the
engine running.

Free play: 0 – 30mm (0 – 1.18in)

2. Also check the steering wheel for play and

looseness in the mount by moving it back and forth
and sideways.   When test driving, check for hard
steering, steering shimmy and tendency to pull to
one side.

Front End Alignment Inspection and
Adjustment

General Description

“Front End Alignment" refers to the angular relationship
between the front wheels,  the front suspension
attaching parts and the ground.
Proper front end alignment must be maintained in order
to insure efficient steering,  good directional stability and
to prevent abnormal tire wear.
The most important factors of front end alignment are
wheel toe-in, wheel camber  and axle caster.

Camber:

This illustration shows view from the front of the vehicle.

480RS004

Camber is the vertical tilting inward or outward of the
front wheels.  When the wheels tilt outward at the top,
the camber is positive (+).    When the wheels tilt inward
at the top, the camber is negative (-). The amount of tilt
measured in degrees from the vertical is called the
camber angle (1).   If camber is extreme or unequal
between the wheels,  improper steering and excessive
tire wear will result.   Negative camber causes wear on
the inside of the tire, while positive camber causes wear
to the outside.

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–13

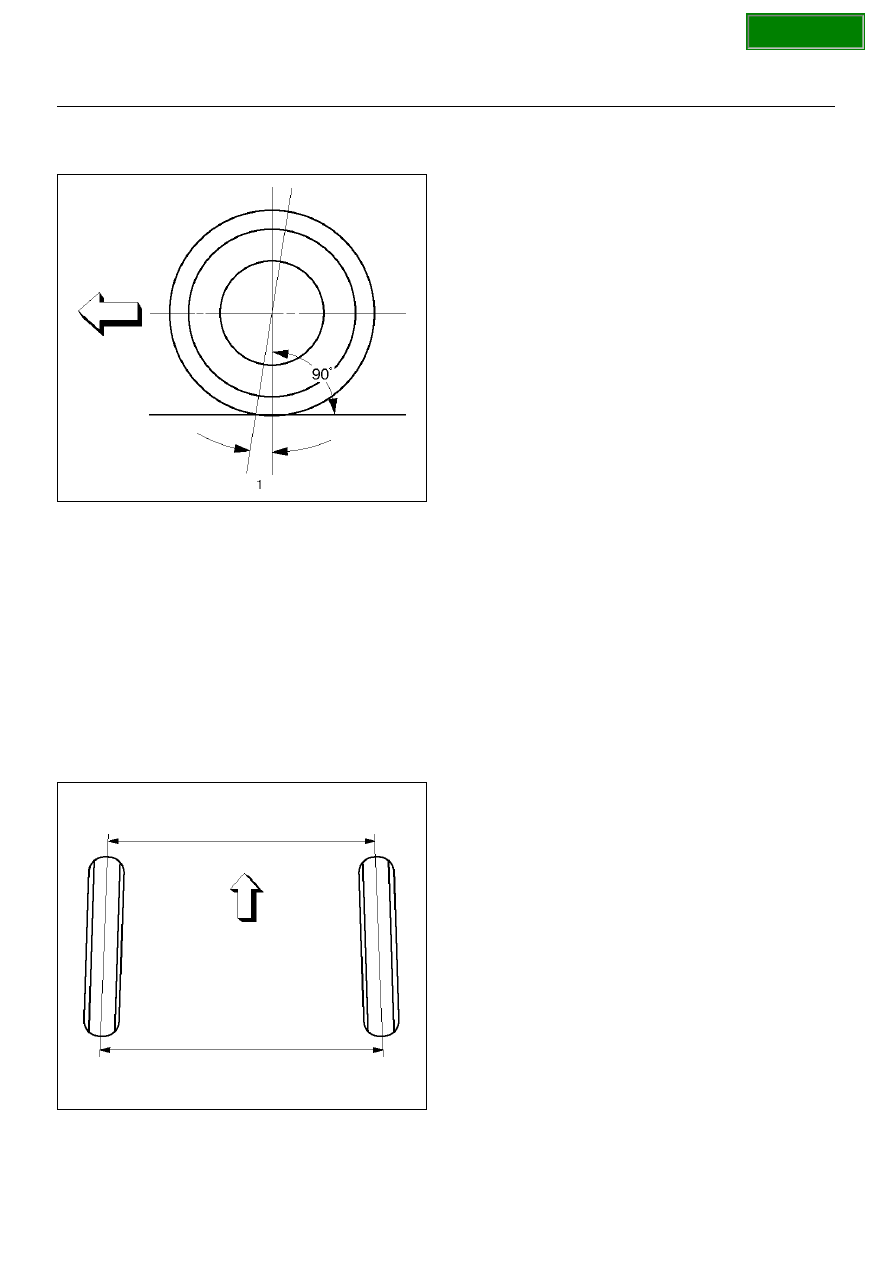

Caster:

This illustration shows view from the side of the vehicle.

480RS005

Caster (1) is the vertical tilting of the wheel axis either
forward or backward  (when viewed from the side of the
vehicle).  A backward tilt is positive (+) and a forward tilt
is negative (-).  On the short and long arm type
suspension you cannot see a caster angle without  a
special instrument, but if you look straight down from the
top of the upper control arm to the ground,  the ball
joints do not line up (fore and aft) when a caster angle
other than 0 degree is present.   With a positive angle,
the lower ball joint would be slightly ahead (toward the
front of the vehicle)  of the upper ball joint center line.

Toe-in:

This illustration shows view from the top of the vehicle.

480RS003

Toe-in is the measured amount the front wheels are turn
in.  The actual amount of toe-in is normally a fraction of
a meter.   Toe-in is measured from the center of the tire
treads or from the inside of the tires.   The purpose of
toe-in is to insure parallel rolling of the front wheels and
to offset any small deflections  of the wheel support
system which occurs when the vehicle is rolling forward.
Incorrect toe-in results in excessive toe-in and unstable
steering.   Toe-in is the last alignment to be set in the
front end alignment procedure.

Inspection

Before making any adjustments affecting caster, camber
or toe-in, the following  front end inspection should be
made.

1. Inspect the tires for proper inflation pressure.  Refer

to

Main Data and Specifications

 in Wheel and Tire

System section.

2. Make sure that the vehicle is unladen condition

(With no passenger or loading).

3. Make sure that the spare tire is installed at the

normal position.

4. Inspect the front wheel bearings for proper

adjustment.   Refer to

Front Hub and Disc

 in

Driveline section.

5. Inspect the ball joints and tie rod ends. If excessive

looseness is noted, correct before adjusting. Refer
to

Steering Linkage

 in this section.

6. Inspect the wheel and tires for run-out.  Refer to

Wheel Replacement

 in Wheel and Tire System

section.

7. Inspect the trim height.  If not within specifications,

the correction must be made before  adjusting
caster.

8. Inspect the steering unit for looseness at the frame.

9. Inspect shock absorbers for leaks or any noticeable

noise. Refer to

Shock Absorber

 in Suspension

section.

10. Inspect the control arms or stabilizer bar attachment

for looseness.  Refer to

Suspension

 section .

11. Inspect the front end alignment using alignment

equipment. Follow the manufacturer's instructions.

12. Park the vehicle must be on a level surface.

SECTION

2A–14

POWER-ASSISTED STEERING SYSTEM

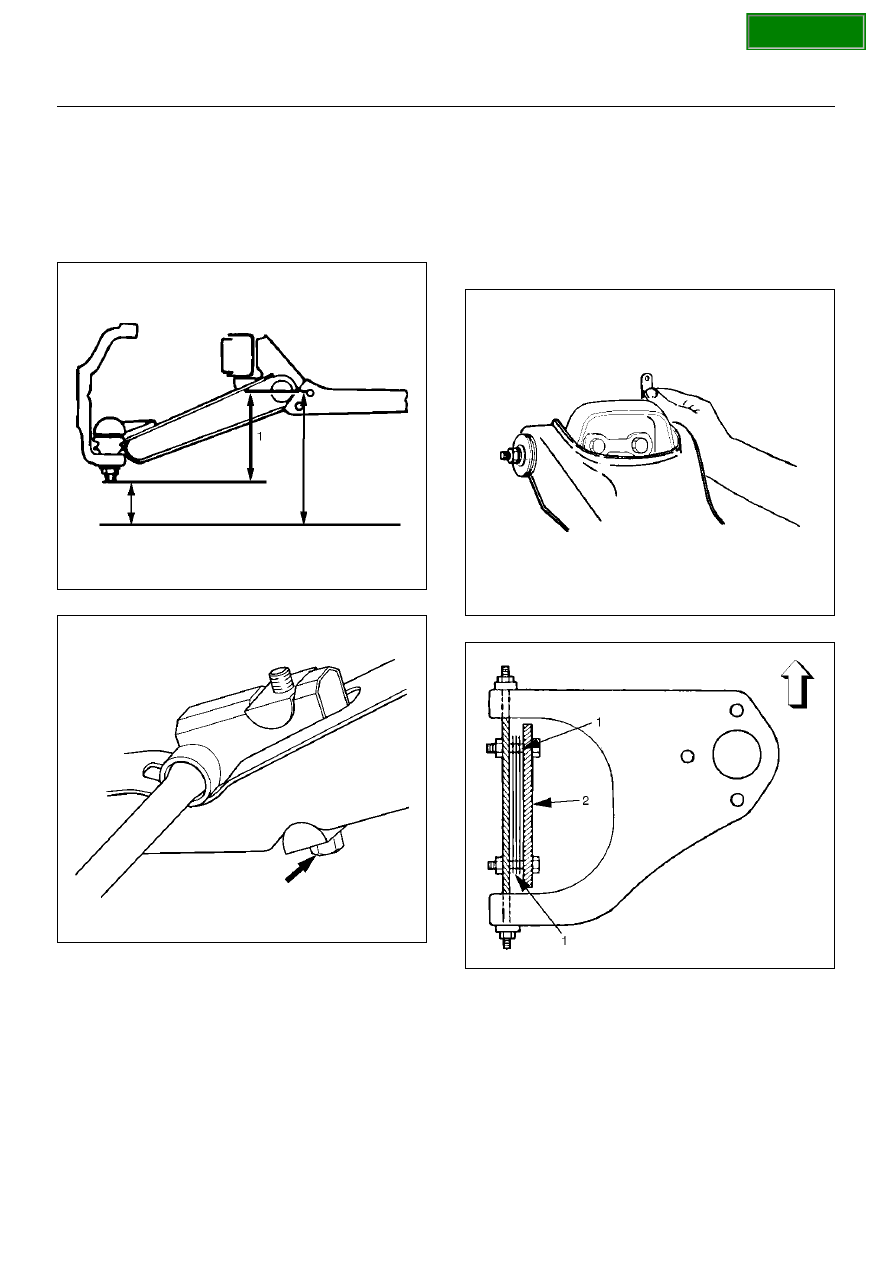

Trim Height Adjustment

Adjust the trim height (1) by means of the adjusting bolt
on the height control arms.

CAUTION:  When adjusting front end alignment,  be
sure to begin with trim height first, as it may change
other adjusted alignments.

450RS003

410RS001

1. Check and adjust the tire inflation pressures.

2. Park the vehicle on a level ground and move the

front of the vehicle up and  down several times to
settle the suspension.

3. Make necessary adjustment with the adjusting bolt

on the height control arms.

Trim height: 119

±

±

±

±

5mm (4.69

±±±±

 0.2in)

Caster Adjustment

The caster angle can be adjusted by means of the
caster shims (1) installed between  the chassis frame
(2) and fulcrum pins.

Caster angle: 2

°°°°

30'

±±±±

 1

°°°°

CAUTION:  Left and right side must be equal within
30'.

450RW006

450RS002

NOTE:  Difference of the caster shim front/rear
thickness should be 3.6mm (0.142in) or less.  Overall
thickness of caster shim and camber shim should be
10.8mm (0.425in) or less.
Tighten the fulcrum pin bolt to the specified torque.

Torque: 152N·m (15.5kg·m/112lbft)

SECTION

POWER-ASSISTED STEERING SYSTEM

2A–15

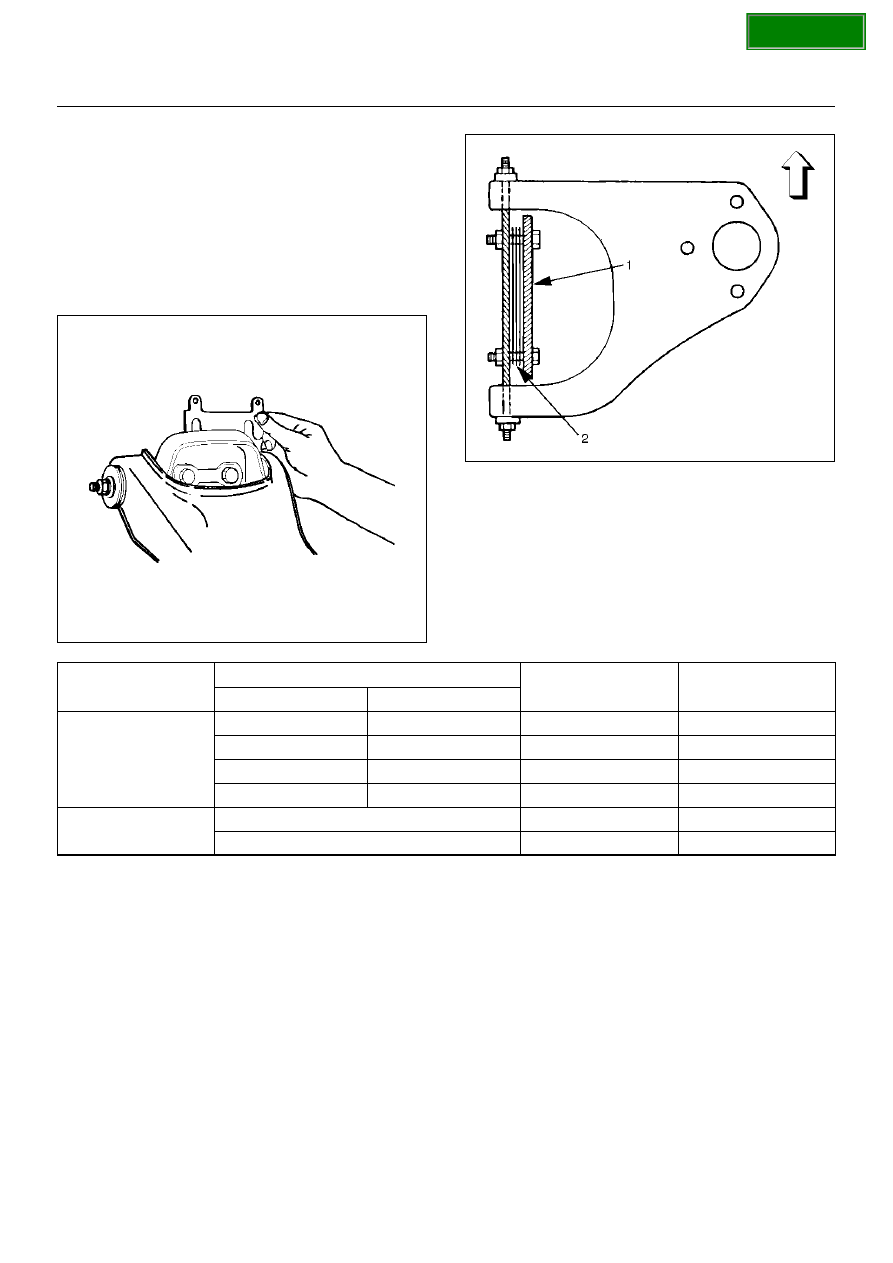

Camber Adjustment

The camber angle can be adjusted by means of the
camber shims (2) installed in  position between the
chassis frame (1) and fulcrum pins.

Camber angle: 0

°°°°



±±±±

 30'

King pin inclination: 12

°°°°

30'

±±±±

 30'

CAUTION:  Left and right side must be equal within
30'.

450RW007

450RS005

NOTE:  Overall thickness of caster shim and camber
shim should be 10.8mm (0.425 in) or less.
Tighten the fulcrum pin bolt to the specified torque.

Torque: 152N·m (15.5kg·m/112lbft)

Position of shims

Camber angle

Caster angle

Front side

Rear side

Caster shim

When added

When removed

Decreases

Decreases

When removed

When added

Increases

Increases

—

When removed

Unchanged

Decreases

—

When added

Unchanged

Increases

Camber shim

When added

Decreases

Unchanged

When removed

Increases

Unchanged
