Opel Astra Family (2014 год). Руководство - часть 50

200

Уход за автомобилем

Боковые указатели

поворота

Замену ламп необходимо выпол‐

нять на станции техобслуживания.

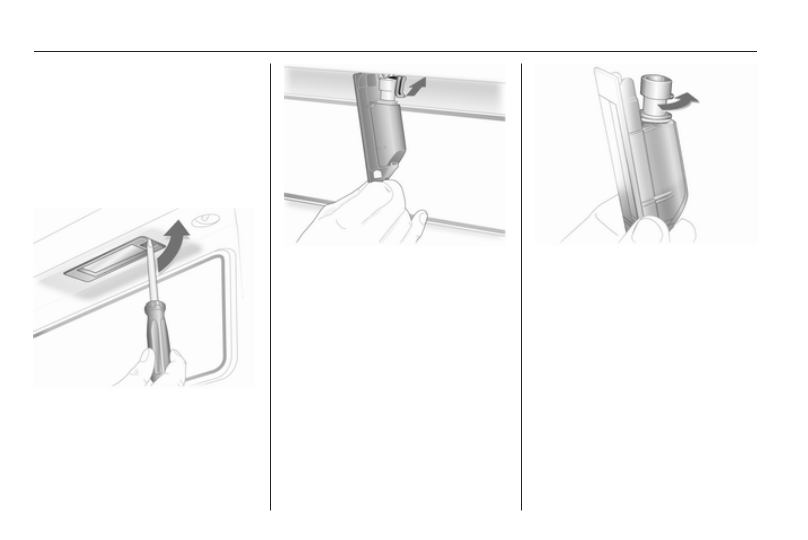

Освещение номерного

знака

1. Вставьте отвертку в корпус, на‐

давите в сторону и освободите

пружину.

2. Выньте корпус лампы вниз, не

тяните его за кабель.

3. Приподнимите накладку и от‐

ключите разъем жгута от пат‐

рона лампы.

4. Поверните патрон лампы про‐

тив часовой стрелки, пока он не

освободится.

5. Выньте лампу из патрона и ус‐

тановите новую лампу.

6. Вставьте патрон в корпус

лампы и поверните его по часо‐

вой стрелке.

7. Подключите к патрону разъем

жгута.

8. Вставьте и закрепите корпус

лампы.

Уход за автомобилем

201

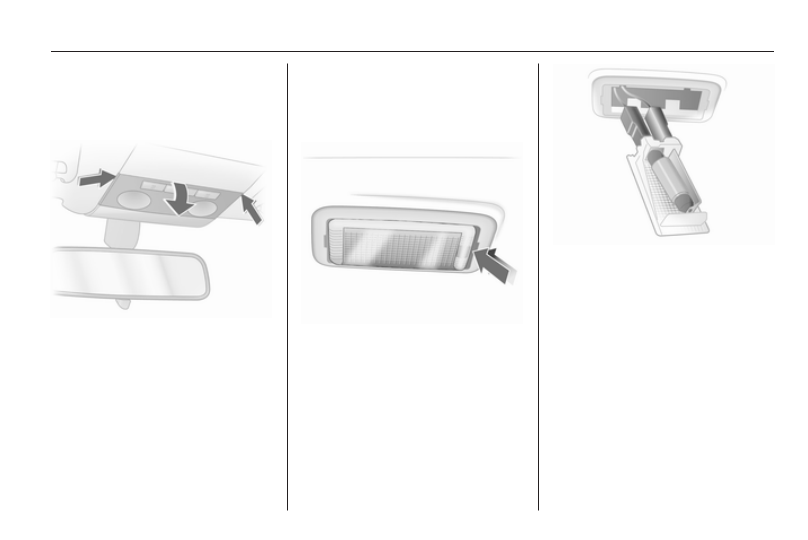

Освещение салона

Передний плафон, лампы для

чтения

1. Освободите линзу, слегка на‐

жав ее вниз и снимите ее, пере‐

мещая под углом вниз.

2. Выньте лампу и замените ее но‐

вой.

3. Закрепите линзу.

Задний плафон и лампа для

чтения

Замену ламп выполнять на стан‐

ции техобслуживания.

Освещение перчаточного

ящика, освещение багажного

отделения, освещение

нижнего пространства салона

1. Выдавите фонарь с помощью

отвертки.

2. Слегка надавите лампу в на‐

правлении пружинного зажима

и выньте ее.

3. Вставьте новую лампу.
4. Установите фонарь на место.

Освещение щитка

приборов

Замену ламп выполнять на стан‐

ции техобслуживания.

202

Уход за автомобилем

Электрооборудование

Предохранители

Маркировка нового предохрани‐

теля должна совпадать с марки‐

ровкой дефектного предохрани‐

теля.
В автомобиле имеется два блока

предохранителей: за крышкой с ле‐

вой стороны багажного отделения

и в передней левой части мотор‐

ного отсека.
Запасные предохранители хра‐

нятся в блоке предохранителей ис‐

полнения В, расположенном в ба‐

гажном отделении. Откройте

крышку 3 206.
Перед заменой предохранителя

отключите соответствующий вы‐

ключатель или выключите зажига‐

ние.

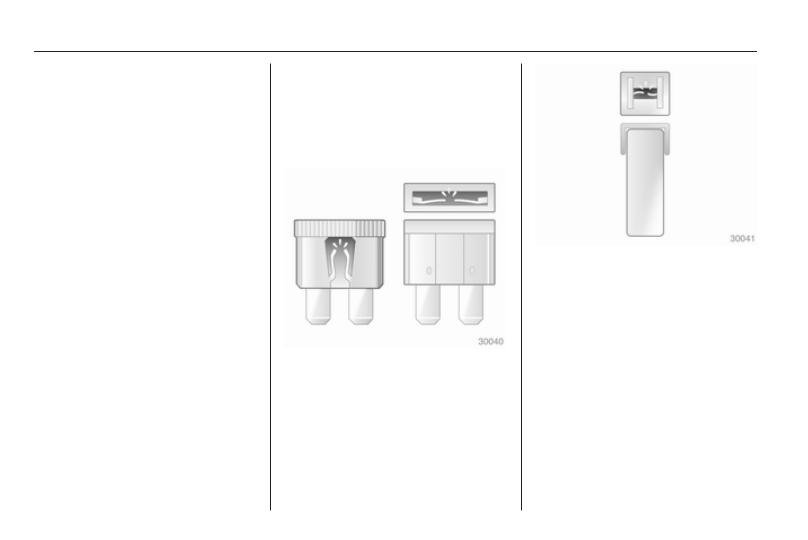

Дефектный предохранитель можно

определить по сгоревшей плавкой

нити. Замену предохранителя про‐

изводить только после устранения

причины его выхода из строя.

Некоторые цепи могут быть защи‐

щены несколькими предохраните‐

лями.
Кроме того, в блоке могут быть ус‐

тановлены дополнительные пре‐

дохранители.

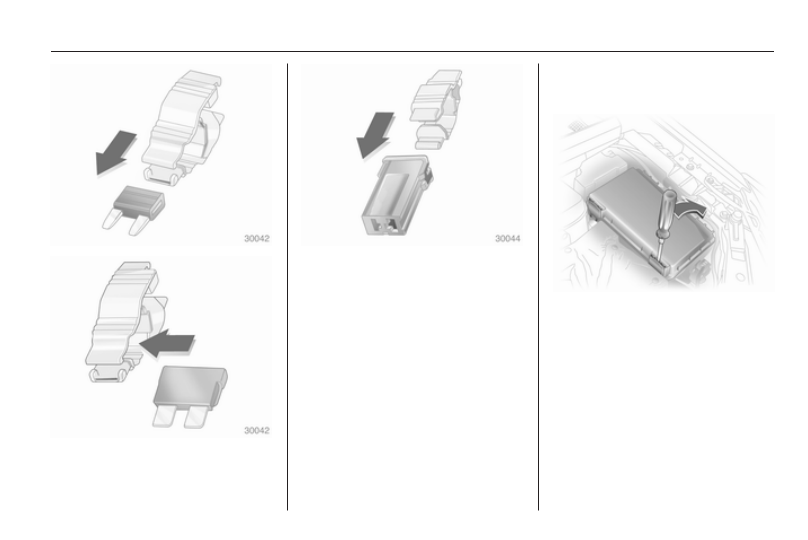

Приспособление для снятия

предохранителей

Присособление для снятия предо‐

хранителей хранится в блоке пре‐

дохранителей, установленном в

багажном отделении.

Уход за автомобилем

203

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей в

моторном отсеке

Вставьте отвертку в отверстие как

можно глубже и наклоните ее в сто‐

рону. Поднимите крышку вверх и

снимите ее.
В зависимости от варианта испол‐

нения блока предохранителей ба‐

гажного отделения 3 206, установ‐

ленные в блоке предохранители

имеют два разных расположения.
