Opel Astra Family (2014 год). Руководство - часть 48

192

Уход за автомобилем

4. Выньте лампу из гнезда и уста‐

новите новую лампу.

5. Вставьте патрон в отражатель.

Установите защитную крышку

на место и закройте ее.

Противотуманная фара

Замену ламп выполнять на стан‐

ции техобслуживания.

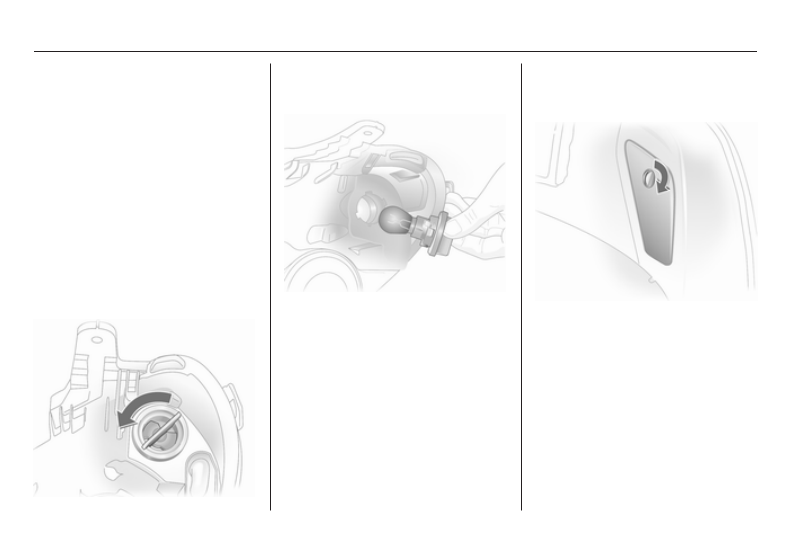

Передние указатели

поворота

1. Замена ламп осуществляется

через проем в колесной нише.

2. Поверните патрон лампы про‐

тив часовой стрелки и выньте

его.

3. Слегка втолкните патрон лампы

в гнездо, поверните против ча‐

совой стрелки, демонтируйте и

замените лампу.

4. Вставьте патрон в отражатель и

поверните по часовой стрелке

до фиксации.

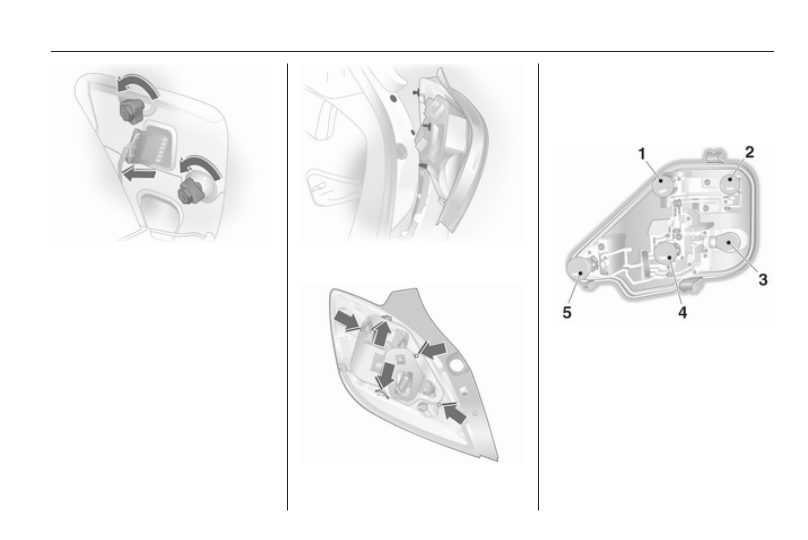

Задние фонари

5-дверный седан

1. При замене ламп с правой сто‐

роны откройте замок с по‐

мощью монеты и опустите

крышку.
При замене ламп с левой сто‐

роны поверните оба замка с по‐

мощью монеты и опустите

крышку 3 206.

2. Отсоедините разъем жгута про‐

водов от патрона лампы.

Уход за автомобилем

193

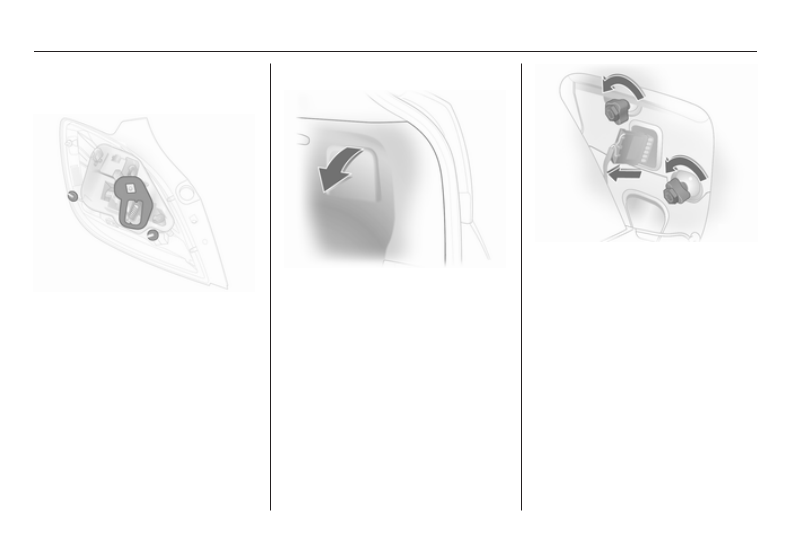

3. Ослабьте крепежные гайки с

помощью колесного ключа, а

потом открутите их вручную.

Автомобильный инструмент

3

 209.

4. Отделите корпус лампы движе‐

нием назад.

5. Выкрутите с помощью отвертки

три винта. Нажмите на фикси‐

рующие выступы на внутренней

стороне держателя лампы и

снимите держатель лампы.

6. Демонтируйте и замените

лампу.
Фонарь заднего хода (1)
Указатель поворота (2)
Фонарь заднего хода/тормоз‐

ной огонь (3)
Фонарь заднего хода (4)
Противотуманная фара, может

располагаться только с одной

стороны (5)

194

Уход за автомобилем

7. Установите держатель лампы в

ее корпус и убедитесь в том, что

она правильно защелкнута.

8. Проверьте, вложены ли уплот‐

нения в патрон лампы и зафик‐

сированы ли винты.

9. Вставьте корпус лампы в корпус

фары, фиксируя выступ и ша‐

ровую цапфу в выемках. Затя‐

ните крепежные гайки, исполь‐

зуя колесный ключ. Подсоеди‐

ните штекер кабеля. Закройте и

зафиксируйте крышку.

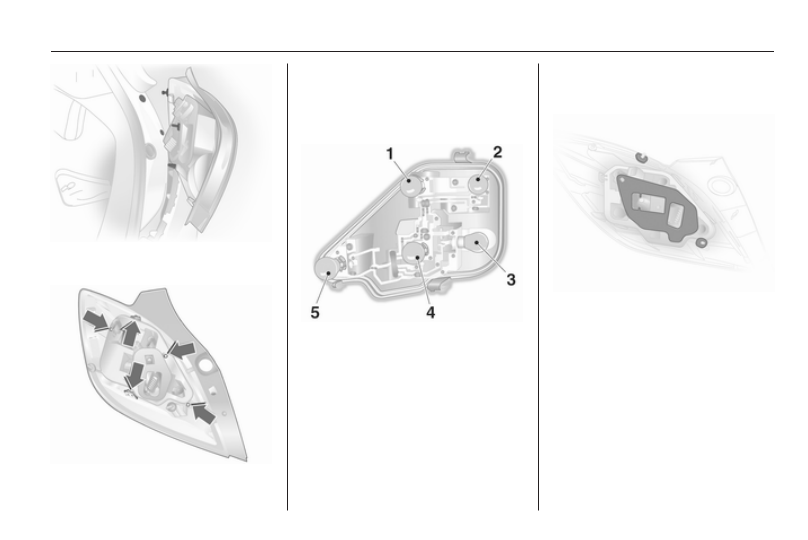

3-дверный седан

1. Чтобы заменить лампы, опус‐

тите крышку.

2. Отсоедините разъем жгута про‐

водов от патрона лампы.

3. Ослабьте крепежные гайки с

помощью колесного ключа, а

потом открутите их вручную.

Автомобильный инструмент

3

 209.

Уход за автомобилем

195

4. Отделите корпус лампы движе‐

нием назад.

5. Удалите уплотнение с крепеж‐

ного болта. Нажмите на фикси‐

рующие выступы на внешней

стороне держателя лампы и

снимите держатель лампы.

6. Демонтируйте и замените

лампу.
Фонарь заднего хода (1)
Указатель поворота (2)
Фонарь заднего хода/тормоз‐

ной огонь (3)
Фонарь заднего хода (4)
Противотуманная фара, может

располагаться только с одной

стороны (5)

7. Установите держатель лампы в

ее корпус и убедитесь в том, что

она правильно защелкнута.

8. Проверьте, вложены ли уплот‐

нения в патрон лампы и зафик‐

сированы ли винты.

9. Вставьте корпус лампы в корпус

фары, фиксируя выступ и ша‐

ровую цапфу в выемках. Затя‐

ните крепежные гайки, исполь‐

зуя колесный ключ. Подсоеди‐

ните штекер кабеля. Закройте и

зафиксируйте крышку.
