Opel Astra Family (2014 год). Руководство - часть 47

188

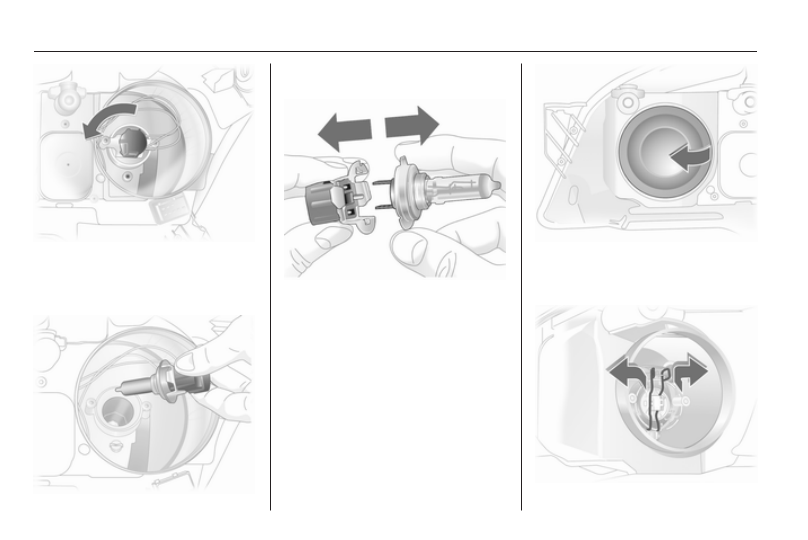

Уход за автомобилем

3. Повернуть патрон лампы про‐

тив часовой стрелки и освобо‐

дить. Выньте патрон лампы из

отражателя.

4. Выньте лампу из патрона и за‐

мените ее.

5. Вставьте патрон, проденьте

два лепестка в отражатель и за‐

крепите его на месте, повернув

по часовой стрелке.

6. Поверните держатель лампы

вправо до упора.

7. Установите защитную крышку.
8. Закройте проем в колесной

нише крышкой.

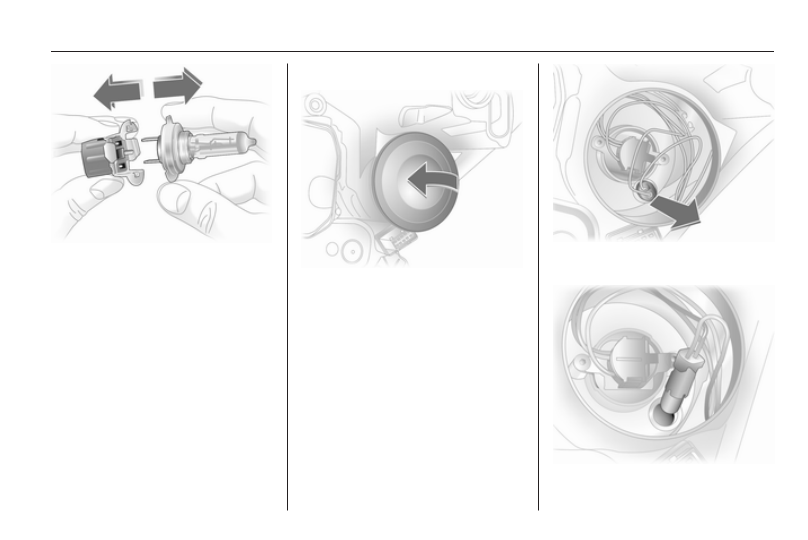

Дальний свет

1. Доступ к лампам осуществля‐

ется из моторного отсека.

2. Снимите защитную крышку 1.
3. Отсоедините разъем жгута от

лампы.

Уход за автомобилем

189

4. Снимите проволочный зажим с

держателя, нажав на него впе‐

ред и откинув вниз.

5. Выньте лампу из корпуса отра‐

жателя.

6. При установке новой лампы,

вставьте ее лепестки в прорези

отражателя и закрепите пру‐

жинным зажимом.

7. Установите на лампу разъем

жгута проводов.

8. Установите защитную крышку.

Боковые огни

1. Доступ к лампам осуществля‐

ется из моторного отсека.

2. Снимите защитную крышку 1.

3. Выньте патрон лампы стояноч‐

ного огня из отражателя.

4. Выньте лампу из гнезда и уста‐

новите новую лампу.

5. Вставьте патрон в отражатель.

Установите защитную крышку

фары.

190

Уход за автомобилем

Ксеноновые фары

Фары имеют раздельные системы

ближнего света 1 (внутренние

лампы) и дальнего света 2 (наруж‐

ные лампы).

Ближний свет

9 Опасность

При включенном ближнем свете

фар электрическое напряжение

является очень высоким. Не ка‐

сайтесь этих узлов. Замену

ламп необходимо производить

в сервисном центре.

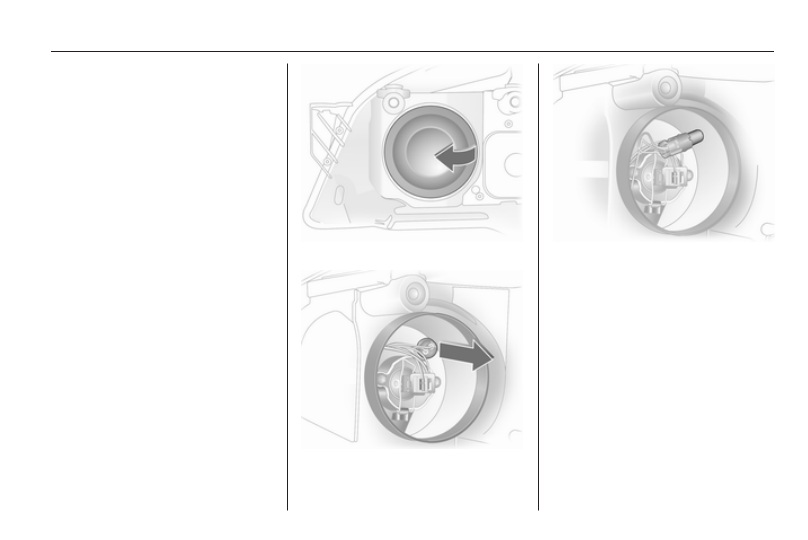

Дальний свет

1. Замена ламп осуществляется

через проемы в надколесных

арках.

2. Снимите защитную крышку.

3. Поверните левый патрон

лампы и освободите его.

4. Удалите патрон лампы вместе с

лампой из рефлектора.

Уход за автомобилем

191

5. Выньте лампу из патрона.
6. Вставьте новую лампу так,

чтобы два зажима патрона

лампы зафиксировались в вы‐

емках в рефлекторе.

7. Поверните патрон лампы

вправо до упора.

8. Установите защитный колпак

на место и закройте его.

Боковые фонари

1. Замена ламп осуществляется

через проемы в надколесных

арках.

2. Снимите защитный колпак

фары дальнего света.

3. Демонтируйте розетку стояноч‐

ного огня из рефлектора.
