Opel Astra Family (2014 год). Руководство - часть 49

196

Уход за автомобилем

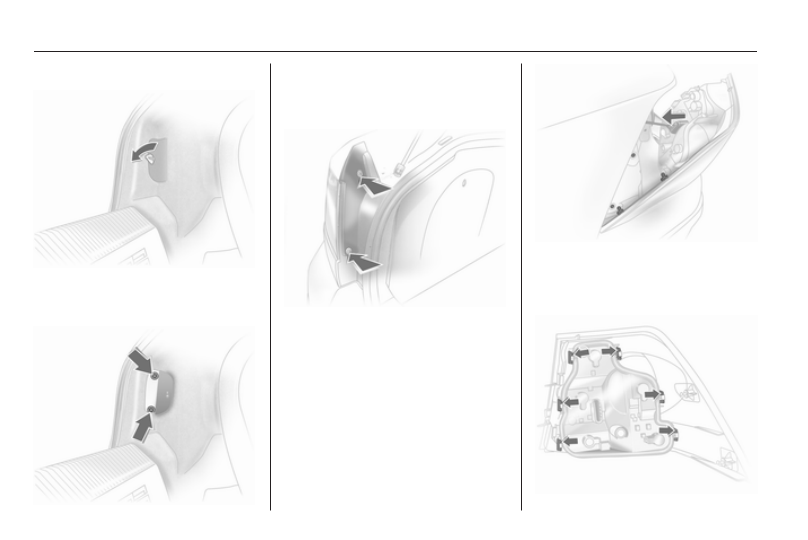

4-дверный седан

1. Для замены ламп передвиньте

фиксатор и снимите крышку в

багажном отделении.

2. Открутите с помощью обыкно‐

венного ключа винты, находя‐

щиеся под крышкой, и удалите

их.

3. Выкрутите с помощью отвертки

три винта и снимите патрон

лампы. Автомобильный инстру‐

мент 3 209.

4. Выдавите назад задние огни,

придерживая корпус лампы

снаружи. Отсоедините провод

от держателя лампы.

Уход за автомобилем

197

5. Выдавите шесть блокировоч‐

ных фиксаторов корпуса лампы

и снимите держатель лампы.

6. Демонтируйте и замените

лампу.

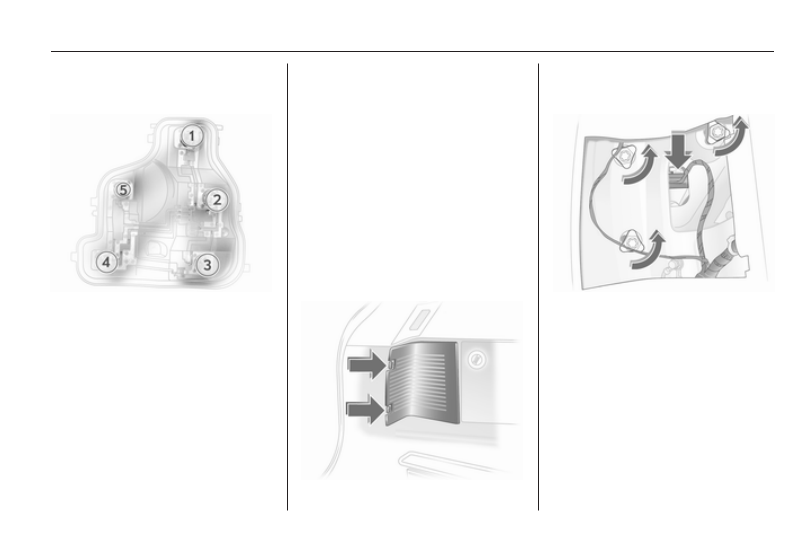

Тормозной огонь (1)
Фонарь заднего хода (2)
Противотуманная фара, может

располагаться только с одной

стороны (3)
Указатель поворота (4)
Фонарь заднего хода (5)

7. Зафиксируйте патрон лампы в

корпусе лампы. Проверьте,

правильно ли установлено

уплотнение и правильно ли за‐

фиксирован держатель.

8. Подсоедините штекер кабеля.

Вставьте корпус лампы в корпус

фары, фиксируя болты с полу‐

круглой головкой в выемках. За‐

крепите корпус лампы в корпусе

фары с помощью четырех вин‐

тов. Закройте крышку и зафик‐

сируйте ее.

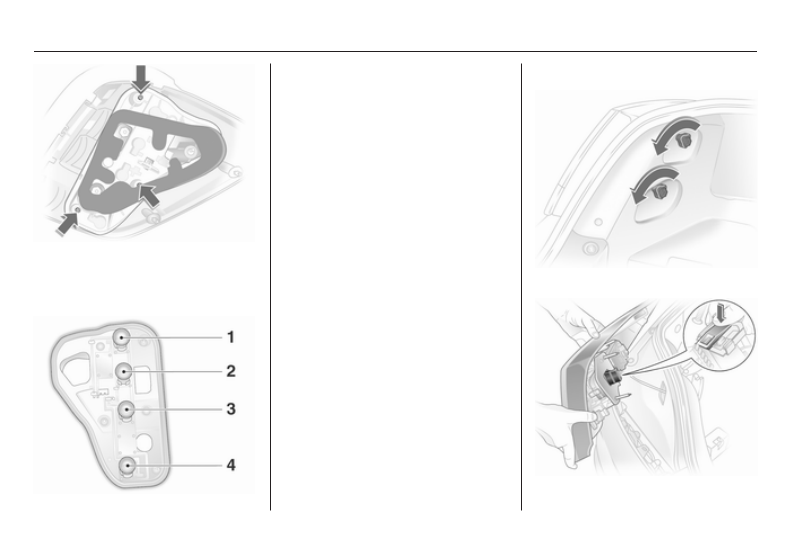

Station wagon, Van

1. Освободите крышку, нажимая

на фиксирующие выступы, и

снимите ее.

2. Отсоедините разъем жгута про‐

водов от патрона лампы.

3. Ослабьте крепежные гайки и

снимите корпус лампы назад.

198

Уход за автомобилем

4. Выкрутите с помощью отвертки

три винта и снимите патрон

лампы. Автомобильный инстру‐

мент 3 209.

5. Демонтируйте и замените

лампу.
Фонарь заднего хода/тормоз‐

ной огонь (1)
Указатель поворота (2)
Фонарь заднего хода (3)
Противотуманная фара, может

располагаться только с одной

стороны (4)

6. Зафиксируйте патрон лампы в

корпусе лампы и установите на

место болты. Вставьте корпус

лампы в корпус фары и затя‐

ните крепежные гайки вручную.
Подсоедините штекер кабеля.
Закройте и зафиксируйте

крышку.

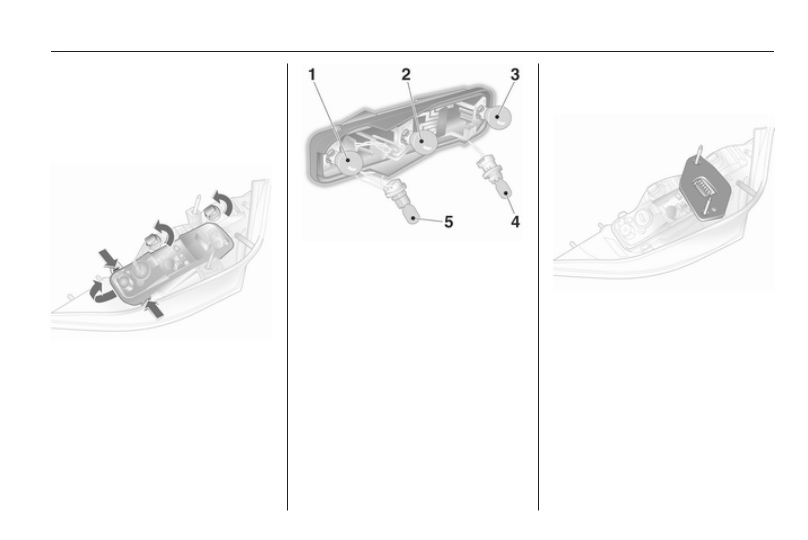

TwinTop

1. Выкрутите стопорные гайки.

Уход за автомобилем

199

2. Демонтируйте корпус лампы

снаружи. Освободите заглушку,

нажимая на крышку, и снимите

ее с патрона лампы.

3. Выньте уплотнение из патрона

лампы.

4. Освободите розетки, поворачи‐

вая и удаляя их. Нажмите на

фиксирующие выступы по

длинной стороне патрона

лампы снаружи; поднимите пат‐

рон лампы за передний конец и

демонтируйте его.

5. Демонтируйте и замените

лампу.
Фонарь заднего хода/тормоз‐

ной огонь (1)
Фонарь заднего хода (2)
Противотуманная фара, может

располагаться только с одной

стороны (3)
Фонарь заднего хода (4)
Указатель поворота (5)

6. Вставьте патрон лампы в кор‐

пус лампы, вставляя сначала

выступ в передней части за‐

глушки. Сложите вместе патрон

лампы, проверяя правильность

фиксации. Вставьте розетки и

зафиксируйте, поворачивая.

7. Установите уплотнение в пат‐

рон лампы. Проверьте, ровная

ли поверхность уплотнения в

области болтов.

8. Закрепите заглушку. Вставьте

корпус лампы в корпус фары,

проверяя правильность поло‐

жения шаровых цапф в выем‐

ках. Затяните стопорные гайки.
