Уход за автомобилем

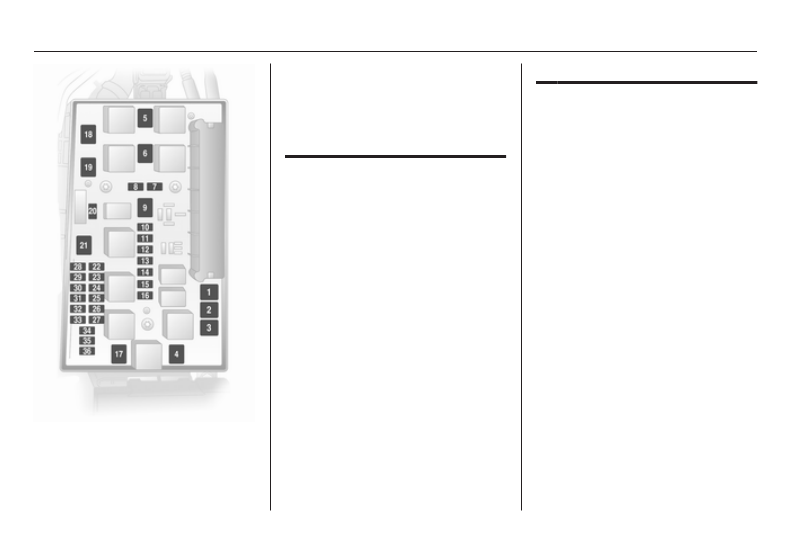

Расположение

предохранителей в блоке

предохранителей багажного

отделения, вариант А

№ Электрическая цепь
1 ABS
2 ABS
3 Внутренний вентилятор

системы климат-контроля

4 Внутренний вентилятор,

отопитель, кондиционер

5 Вентилятор радиатора
6 Вентилятор радиатора
7 Центральный замок
8 Омыватель ветрового стекла,

задняя дверь

9 Обогрев заднего стекла,

обогрев наружного зеркала

10 Диагностический разъем
11 Приборы
12 Мобильный телефон, инфор‐

мационно-развлекательная

система, дисплей

13 Плафон

№ Электрическая цепь
14 Очиститель ветрового стекла
15 Очиститель ветрового стекла
16 Звуковой сигнал, ABS, выклю‐

чатель стоп-сигнала, конди‐

ционер

17 Фильтр дизельного топлива

или кондиционер

18 Стартер
19 –
20 Звуковой сигнал
21 Электронное оборудование

двигателя

22 Электронное оборудование

двигателя

23 Регулировка угла наклона фар
24 Топливный насос
25 –
26 Электронное оборудование

двигателя

27 Отопитель, кондиционер
28 –
29 Сервоусилитель рулевого

управления

Уход за автомобилем

205

№ Электрическая цепь
30 Электронное оборудование

двигателя

31 Очиститель заднего стекла
32 Выключатель стоп-сигнала
33 Регулировка угла наклона

фар, выключатель света,

выключатель сцепления,

приборы, модуль двери води‐

теля

34 Блок управления, модуль

колонки рулевого управления

35 Информационно-развлека‐

тельная система

36 Прикуриватель, передняя

розетка

Расположение

предохранителей в блоке

предохранителей багажного

отделения, вариант В

№ Электрическая цепь
1 ABS
2 ABS
3 Салонный вентилятор элек‐

тронного климат-контроля.

4 Отопитель и кондиционер
5 Вентилятор радиатора
6 Вентилятор радиатора
7 Омыватель ветрового стекла
8 Звуковой сигнал
9 Система омывателя передних

фар

10 –
11 –
12 –
13 Противотуманная фара
14 Очиститель ветрового стекла
15 Очиститель ветрового стекла

№ Электрическая цепь
16 Электронные блоки управ‐

ления, система Open&Start,

ABS, выключатель стоп-

сигнала, TwinTop

17 Обогрев фильтра дизельного

топлива

18 Стартер
19 Электронное оборудование

коробки передач

20 Кондиционер
21 Электронное оборудование

двигателя

22 Электронное оборудование

двигателя

23 Адаптивные фары, регули‐

ровка угла наклона фар

24 Топливный насос
25 Электронное оборудование

коробки передач

26 Электронное оборудование

двигателя

27 Сервоусилитель рулевого

управления

206

Уход за автомобилем

№ Электрическая цепь
28 Электронное оборудование

коробки передач

29 Электронное оборудование

коробки передач

30 Электронное оборудование

двигателя

31 Адаптивные фары, регули‐

ровка угла наклона фар

32 Тормозная система, конди‐

ционер, выключатель

сцепления

33 Адаптивные фары, регули‐

ровка угла наклона фар,

выключатель света

34 Блок управления, модуль

колонки рулевого управления

35 Информационно-развлека‐

тельная система

36 Мобильный телефон, инфор‐

мационно-развлекательная

система, дисплей

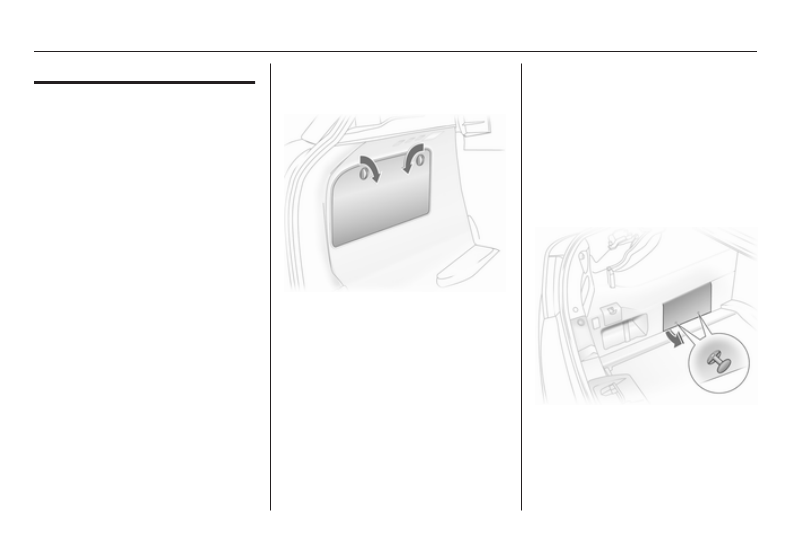

Блок предохранителей в

багажном отделении

Блок предохранителей располо‐

жен за облицовкой.
Не храните под облицовкой ника‐

ких посторонних предметов.
В зависимости от оборудования,

имеются два разных блока предо‐

хранителей.

Saloon 5-дверный, Station

wagon, фургон

Чтобы открыть, поверните оба

фиксатора с помощью монеты и

опустите крышку.

3-дверный Limousine

Чтобы открыть, поднимите крышку

вверх.

4-дверный седан

Чтобы открыть, поверните фикса‐

тор против часовой стрелки и опус‐

тите крышку.

TwinTop

Чтобы открыть, вытяните две

кнопки, снимите зажимы и подни‐

мите крышку.

Уход за автомобилем

207

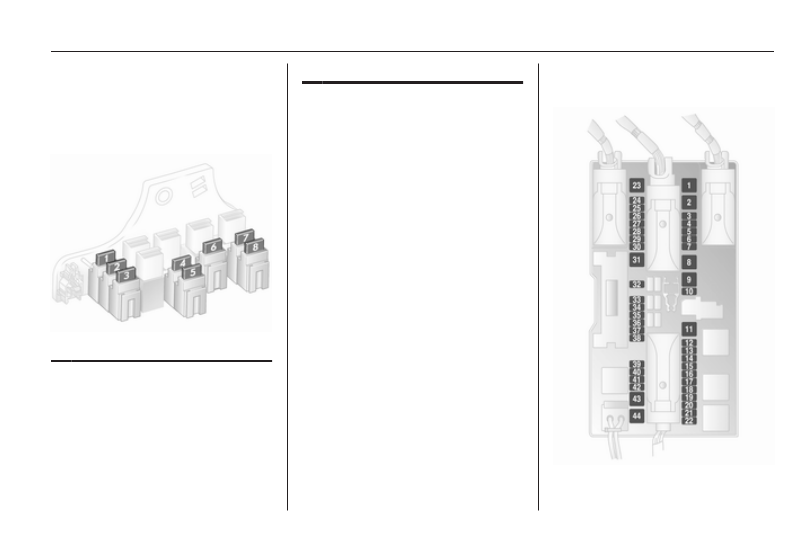

Блок предохранителей,

вариант А

Для замены предохранителя сни‐

мите соответствующий защитный

колпачок.

№ Электрическая цепь
1 Противотуманная фара
2 –
3 Розетка багажного отделения
4 Фонари заднего хода
5 Задние электрические стекло‐

подъемники

6 Кондиционер

№ Электрическая цепь
7 Передние электрические

стеклоподъемники

8 Обогрев наружных зеркал

Блок предохранителей,

вариант В
