308

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

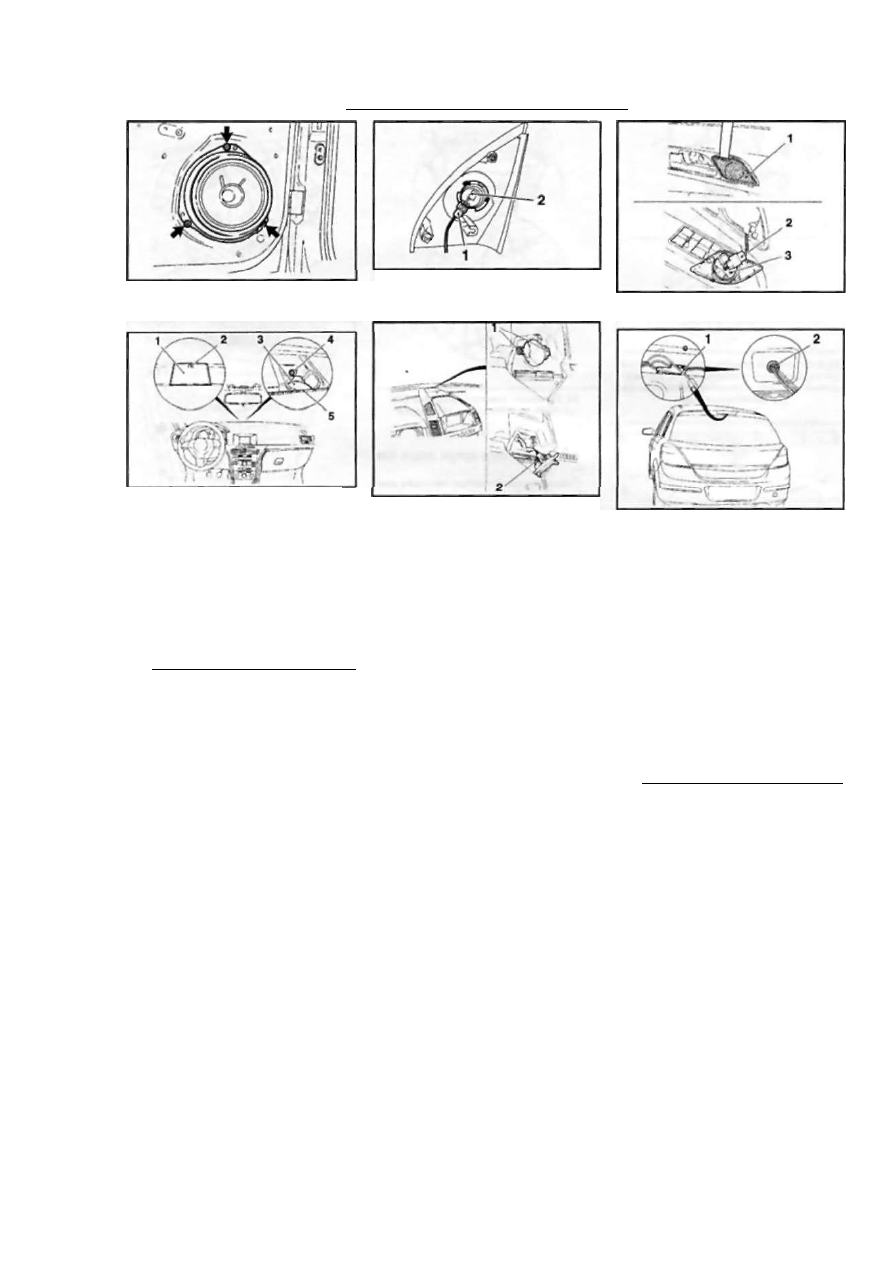

35.2 Крепежные винты (указаны

стрелками) широкополосного громкого­

ворителя

35.4 Разъем (1) электропроводки

высокочастотного громкоговорителя (2)

( м о д е л и Astra)

35.5 Снятие переднего высокочастот­

ного громкоговорителя  ( м о д е л и Zafira)

35.9 Снятие громкоговорителя (3) с

панели приборов

1 Крышка громкоговорителя

2 Датчик солнечных лучей

4 Крепежный винт

5 Дефлекторы обдува ветрового стекла

6 Установка производится в обратном

порядке.

35 Снятие и установка

громкоговорителей

Ш и р о к о п о л о с н ы е
г р о м к о г о в о р и т е л и  ( п е р е д н и е и

з а д н и е )

Замечание: Громкоговорители закреп­

лены в дверных сборках. На моделях
Astra GTC задние громкоговорители зак­
реплены на боковинах багажного отде­
ления.

1  Д л я доступа к громкоговорителю

снимите обивку/отделку соответствую­

щей двери/боковины (см. Главу 11).
2 Выверните 3 крепежных винта (см.

сопр. иллюстрацию) и снимите гром­

коговоритель, затем рассоедините
разъем электропроводки.
3 Установка проводится в обратном
порядке.

П е р е д н и й  в ы с о к о ч а с т о т н ы й
г р о м к о г о в о р и т е л ь  ( м о д е л и Astra)

4 При помощи пластмассового клина

(HAZET 1865-20) отделите треугольную
накладку передней двери, извлеките пе­
нопластовую вставку, рассоедините
разъем (см. солр. иллюстрацию) элек­
тропроводки высокочастотного громко­
говорителя, отожмите фиксатор и извле­
ките громкоговоритель из посадочного
гнезда.

35.15 Крепежные винты (1) и разъем

(2) электропроводки громкоговорителя

панели приборов (модели Zafira)

5 Установка проводится в обратном
порядке.

П е р е д н и й  в ы с о к о ч а с т о т н ы й
г р о м к о г о в о р и т е л ь  ( м о д е л и Zafira)

6 При помощи пластмассового клина
подденьте и снимите накладку громко­
говорителя (см. солр. иллюстрацию)
с передней двери. Рассоедините разъем
электропроводки громкоговорителя с
обратной стороны накладки.
7 Отожмите 3 фиксатора и высвобо­

дите громкоговоритель из держателя.

8 Установка производится в обратном
порядке.

Г р о м к о г о в о р и т е л ь на  п а н е л и
п р и б о р о в  ( м о д е л и ASTRA)

9 При помощи пластмассового клина

подденьте и отделите крышку громко­
говорителя от панели приборов  ( с м .
солр. иллюстрацию).

10 При соответствующей комплектации

рассоедините разъем электропроводки
и снимите датчик солнечных лучей с

обратной стороны крышки. Внимание:
будьте аккуратны, не упустите кабель в
отверстие панели приборов.

11 Отделите дефлекторы обдува ветро­

вого стекла  ( с м . иллюстрацию 35.9)
от панели приборов и выверните кре­
пежный болт, находящийся под ними.

12 Выверните крепежный винт (см. ил-

люстрацию 35.9), извлеките громкого­

воритель и рассоедините разъем элект­
ропроводки.

13 Установка проводится в обратном

порядке.

36.5 Разъем (1) электропроводки и

крепежная гайка (2) наружной антенны

Г р о м к о г о в о р и т е л ь на  п а н е л и

п р и б о р о в  ( м о д е л и Zafira)

14 Снимите верхнюю накладку консоль­

ной секции панели приборов (см. Гла­
ву  И ) .

15 Выверните 2 крепежных винта (см.

сопр. иллюстрацию), извлеките гром­

коговоритель из панели приборов и рас­

соедините разъем электропроводки

громкоговорителя.

16 Установка производится в обратном

порядке.

36 Снятие и установка

наружной антенны

1 Откройте дверь задка.

2 На моделях Универсал и Zafira сни­

мите при помощи пластмассового кли­
на заднюю потолочную накладку (см.
Главу 11).

3 Снимите верхнюю отделку стойки
C/D (задней) (см. Главу 11).
4 Осторожно потяните вниз панель

потолочной обивки. Замечание: Сзади

потолочная обивка крепится к крыше с
помощью -липучки'.
5 Рассоедините разъем электропро­

водки от основания антенны (см. солр.

иллюстрацию), отпустите крепежную

гайку, отсоедините кабель и извлеките
основание антенны из отверстия в кры­
ше автомобиля.
6 Установка производится в порядке,
обратном порядку снятия. Затяните кре­

пежную гайку основания антенны с тре­

буемым усилием (5 Нм).

Схемы электрооборудования

Замечание: Ввиду многообразия вариантов комплектации рассматриваемых автомобилей ниже приводятся лишь некоторые
наиболее типичные схемы электрооборудования.

Список схем

1 Система управлением двигателем -

Multec-S-1 для двигателя Z16XEP 312

2 Система управлением двигателем -

Multec-S-2 для двигателя Z16XEP 313

3 Топливный насос (все модели)/Система подогрева

топливного фильтра (дизельные модели)/Датчик

положения педали газа (все модели) 314

4 Система охлаждения двигателя

(двигатели Z14XEP, Z16XEP, Z18XE и Z17DTL) 315

5 Датчик температуры охлаждающей жидкости/

Система охлаждения двигателя Z17DTH

без кондиционера воздуха 316

6 Передние и задний стеклоочистители/

Датчик дождя/Омыватели фар 317

7 Наружные зеркала заднего вида (L/R) 318
8 Стеклоподъёмники 319

9 Выключатель стоп-сигналов/Выключатель фонарей

заднего хода/Панель переключателей наружного

освещения/подсветки панели приборов 320

10 Обогреватель заднего стекла/

Компрессор системы К/В/Система

автоматического регулирования температурного

режима/Датчик системы К/В 321

11 Тягово-сцепное устройство/Звуковой сигнал 322

12 Фары (кроме ксеноновых)/Противотуманные фары.. 323

13 Задние комбинированные фонари/Подсветка

номерного знака/Стоп-сигнал верхнего уровня 324

14 Внутреннее освещение салона 1/Подсветка

главного вещевого ящика/Подсветка макияжных

зеркал в солнцезащитных козырьках 325

15 Внутреннее освещение салона 2/Розетка отбора

мощности/Прикуриватель/Освещение багажного

отделения 326

16 Система обогрева и кондиционирования 327

Обозначения, использующиеся на схемах

электрооборудования

Н а и б о л е е важные  к л е м м ы

Клемма 15 (Положение «ON» замка зажигания)
Получает питание через замок зажигания. Провода подают
питание только при включенном зажигании и в большинстве

случаев имеют зеленый цвет или черный с полосой другого
цвета.
Клемма 30 («+• батареи) К этой клемме подается питание
аккумуляторной батареи; имеет в большинстве случаев крас­
ный цвет или красный с полосой другого цвета.
Клемма 31  ( « - » батареи) Ведет к массе. Провода, как пра­
вило, коричневого цвета.

О б о з н а ч е н и е  э л е к т р о п р о в о д к и

Обозначение проводов на схемах имеет вид типа BKWH 0.5

Цифры (0.5) означают поперечное сечение провода (мм

2

).

Буквенная часть обозначает основной цвет провода - первые

две буквы, и цвет полос (при наличии) провода - две вторые

буквы:

ВК

Черный

BR

Коричневый

BU

Голубой

GN

Зеленый

GY

Серый

OG

Оранжевый

РК

Розовый

RD

Красный

VT

Фиолетовый

WH

Белый

YE

Желтый

Перечень электрических компонентов

Замечание: Обозначения предохранителей и реле приве­

дены в Спецификациях к Гпаве 12 и ниже не приводятся.

О б щ и е обозначения

15,30,31 Номера соответствующих клемм

5А, 7.5А... 80А Номинальная сила тока соответствую­

щих элементов электрической цепи

ABS Антиблокировочная система
АС Кондиционер воздуха
ASP Наружное зеркало заднего вида
AT Автоматическая трансмиссия

BRAIK Выключатель стоп-сигналов
CLS Контактный выключатель
СОМР Компрессор
CTS Датчик температуры охлаждающей жидкости
DWA Устройство противоугонной сигнализации
ЕС Система охлаждения двигателя
ЕСС (NECC) Климат-контроль (без системы климат-контро­

ля)

ЕМР Радио
FB5/FB6 Предохранители
FE3, FE4 ... FE33 Предохранитель, размещенный в мон­

тажном блоке в двигательном отсеке, с соответ­
ствующим номером

FR1, FR4 ... FR37 Предохранитель, размещенный в мон­

тажном блоке в багажном отделении, с соответ­
ствующим номером

FFD Двухрожковый клаксон
FH Стеклоподъемник
FIL Подогрев топливного фильтра (дизельные моде­

ли)

FNX Фары (кроме ксеноновых)
HEAT Отопитель
HSCAN-H Высокоскоростная шина CAN High (1)
HSCAN-L Высокоскоростная шина CAN Low (0)
HSH Обогреватель заднего стекла
HZG/AC Обогреватель/кондиционер
INS Комбинация приборов
IRL Освещение салона
KSP Топливный насос
KSR Реле топливного насоса
LHD Левостороннее рулевое управление
LMD Лампа подсветки двери

310

С х е м ы  э л е к т р о о б о р у д о в а н и я

LSL

Направленные индивидуальные светильники зад­

В65

Датчик угла зажигания

них мест

В67

Датчик абсолютного давления во впускном тракте

LSW

Выключатель освещения

В86

Датчик дождя

MIC

Микрофон

В135

Датчик определения чистоты воздуха

MIR-L/R

Наружное зеркало заднего вида (левое/правое)

В166

Подогреваемый докаталитический лямбда-зонд

MK

Система охлаждения двигателя

Е1_Е68

Передний салонный светильник

MTA

Роботизированная коробка передач

Е1_Е119  (L/R) Ближний свет (левая/правая фара)

NAC

Без кондиционера

Е2 Е119 (L/R) Дальний свет (левая/правая фара)

PPS

Датчик положения педали газа (общее обозначе­

ЕЗ_Е119  (L/R) Указатель поворота свет (левая/правая фара)

ние)

Е4_Е119  (L/R) Габаритный (парковочный) огонь (левый/пра­

PEDALSEN-D Датчик положения педали газа - дизельные

вый)

модели

Е62

Светильник багажного отделения

PEDALSEN-P Датчик положения педали газа - бензиновые

Е67

Передний салонный светильник

модели

E69(L/R)  Противотуманная фара (левая/правая)

PEPS

Система Open&Start

E72D

Светильник водительской двери

РР

Система помощи при парковке

Е72Р

Светильник передней пассажирской двери

PL)

Топливный насос

Е79

Стоп-сигнал верхнего уровня

RAIN

Датчик дождя

Е82

Светильник главного вещевого ящика

RC

Дистанционное управление

Е94

Задний салонный светильник

RHD

Правостороннее рулевое управление

E98(L/R)  Лампа подсветки номерного знака (левая/правая)

RSH

Обогреватель заднего стекла

Е106 (L/R) Сборка заднего комбинированного фонаря (левая/

SBUL

Выключатель фонарей заднего хода

правая)

s e e

Выключатель центральной консоли

E106(L/R).1 Задний габарит (левый/правый)

SO

Верхний стеклянный люк

E106(L/R).3 Фонарь заднего хода (левый/правый)

SDO

Выключатель водительской двери

E106(L/R).4 Указатель поворотов (левый/правый)

SLS

Выключатель стоп-сигналов

E106(L/R).5 Задний туманный фонарь (левый/правый)

SMP

Сборка пепельницы

E106(L/R).6 Задние габаритные огни/стоп-сигналы

STA

Система Start & Laden

Е119 (L/R) Сборка блок-фары (левая/правая)

STT

Выключатель системы Easytronic

E120(L/R) Светильники макияжных зеркал (левый/правый)

SW-HEAD  Сборка переключателей наружного освещения

L2A

Инжектор первого цилиндра

TEL

Телефон

L2B

Инжектор второго цилиндра

TL

Указатели поворота

L2C

Инжектор третьего цилиндра

TWA

Система Twin Audio

L2D

Инжектор четвертого цилиндра

XNL

Ксеноновые фары

L7

Муфта компрессора К/В

WA

Стеклоочистители (передние/задний - общее обо­

М1_М8

Топливный насос

значение)

М1_А13

Электромотор привода воздухораспределительной

WA-HL

Омыватели фар

заслонки

Wl-F

Передние стеклоочистители

М1_Е119  (L/R)Регулятор направления оптических осей фар

Wl-B

Задний стеклоочиститель

М2_А60

Электромотор заслонки смешивания воздуха

z v

Единый замок

МЗ, МЗА, МЗВ Электромотор вентилятора системы охлажде-

Z14XEP, Z16XEP и т.д. обозначение соответствующего

ния

двигателя

МЗ.А60

Электромотор заслонки распределения воздушно­

го потока

Э л е м е н т ы  э л е к т р и ч е с к и х цепей

М4_А60

Электромотор заслонки системы циркуляции воз­
духа

А1_А60

Распределительное устройство систем отопления

М5_А60

Электромотор привода воздухораспределительной

и К/В

заслонки

А1.Х125  Электронный модуль подкапотного монтажного

М8

Топливный бак

блока предохранителей

M10D

Электромотор стеклоподъемника водительской

А1_Х131  Электронный модуль салонного монтажного блока

двери

предохранителей

М10Р

Электромотор стеклоподъемника пассажирской

А2 Х131  Электронный модуль тягово-сцепного устройства

двери

А13

Сборка воздухораспределителя системы HVAC

M11D

Сборка левого наружного зеркала заднего вида

А40

Модуль зажигания

M11D.1

Электромотор регулировки положения левого на­

А60

Сборка воздухораспределителя системы HVAC

ружного зеркала

А84

Модуль управления двигателем

M11D.2

Электромотор складывания левого наружного зер­

А105

Встроенный электронный модуль рулевой колонки

кала и перевода его в рабочее положение

А111

Регулятор положения дроссельной заслонки

M11D.3

Обогрев левого наружного зеркала

В1_Е68

Микрофон

М И Р

Сборка правого наружного зеркала заднего вида

В1_М8

Датчик уровня топлива в баке

М11Р.1

Электромотор регулировки положения правого

81 Y21B Датчик системы Twinport

наружного зеркала

В2_Е68

Датчик противоугонной ситемы

М11Р.2

Электромотор складывания правого наружного

В9. В9Н

Рожок звукового сигнала

зеркала и перевода его в рабочее положение

В18

Датчик давления К/В

М11Р.З

Обогрев правого наружного зеркала

В22

Датчик положения педали

М12

Электромотор стеклоочистителя заднего стекла

В28

Датчик распределительных валов

М17

Электромотор стеклоочистителей ветрового стек­

ВЗО

Импульсный датчик коленчатого вала

ла

В39, В39А, В39В Датчик температуры охлаждающей жид-

РЗ

Комбинация приборов

кости

R1

Прикуриватель

В57

Посткаталитический лямбда-зонд

R1_A60

Резистивная сборка электромотора вентилятора

В64

Датчик температуры входящего воздушного пото-

системы HVAC

-

ка

С х е м ы  э л е к т р о о б о р у ,

311

R22

Обогреватель заднего стекла

Х44

Кузов (задок) - разьем электропроводки прицепа

R27

Подогреватель топливного фильтра (дизельные мо­

Х51

Разьем электропроводки двери задка - дверь зад­

дели)

ка

S32

Выключатель фонарей заднего хода

Х60

Двигатель - двигатель/коробка передач

S122

Сборка выключателей наружного освещения

Х62

Положительная клемма аккумуляторной батареи -

S122.1

Поворотный переключатель режимов функциони­

двигатель коробка передач

рования наружного освещения

Х63

Двигатель - инжектора

8122.2

Регулятор яркости подсветки панели приборов (по­

X112FR

Передняя розетка отбора мощности

тенциометр)

Х125

Подкапотный монтажный блок предохранителей

S122.3

Регулятор направления оптических осей фар

Х131

Салонный монтажный блок предохранителей

S 122.5

Выключатель противотуманных фар

ХС

Двигатель - модуль управления двигателем

S 122.6

Выключатель задних туманных фонарей

ХС10

Двигатель/коробка передач - модуль управления

S112P

Сборка выключателя стеклоподьемника пассажир­

двигателем

ской двери

ХС40

Панель приборов - устройство управления систе­

S218

Двойной выключатель стоп-сигналов

мами HVAC

Y1_A13

Регулятор подачи воздуха в салон

ХС41

Панель приборов - устройство управления систе­

Y1 Y21B  Электромагнитный клапан системы Twlnport

мами HVAC

Y2TB

Блок системы Twinport

ХС47

Рулевое колесо • встроенный модуль рулевой ко­

Y56

Электромагнитный клапан системы рециркуляции

лонки

отработавших газов

ХЕ1

Кузов (передок) кабельный канал двигательного

Y105

Насос омывателей ветрового и заднего стекол

отсека

Y106

Насос омывателей фар

ХЕ2

Кузов кабельный канал двигательного отсека

Y123

Электромагнитный клапан системы вентиляции

ХЕЗ

Двигатель/коробка передач электроцентраль в

топливного бака

двигательном отсеке

Y158

Термостат

XR1

Кузов (задок) кабельный канал задка

XR4

Кузов - кабельный канал задка

Штекерные разъемы

XR5

Кузов - кабельный канал задка

XR7

Кузов (задок) - задняя электроцентраль

Е68

Кузов - передняя секция потолочной консоли

Е68.1

Передняя секция потолочной консоли - датчик про­

Д о п о л н и т е л ь н ы е обозначения

тивоугонной сигнализации

Е68.2

Передняя секция потолочной консоли - микрофон

ASC

Розетка отбора мощности

Е68.3

Передняя секция потолочной консоли лампы под­

ACSEN

Датчик системы К/В

светки

AZV

Тягово-сцепное устройство

Х1

Кузов - панель приборов

CIG

Прикуриватель

ХЗ

Кузов - кузов (передний)

FOG-F9

Противотуманные фары

Х4

Кузов - передняя пассажирская дверь

FL-NXNL  Фары (кроме ксеноновых)

Х6

Кузов - водительская дверь

GLOV-L

Подсветка главного вещевого ящика

Х10

Кузов топливный бак

HOR

Рожок звукового сигнала

Х16

Кузов - крыша

K2L

Подсветка номерного знака

Х24

Кузов (передок) система охлаждения двигателя

LAMP-D

Дверная лампа (подсветка двери)

Х26

Кузов (передок) система охлаждения двигателя

LIG-R

Заднее освещение

Х38

Разьем электропроводки прицепа

SHL

Подсветка макияжного зеркала (в солнечных ко­

Х41

Кузов (задок) - панель задка

зырьках)

Х42

Кузов (задок) - разьем электропроводки двери

SL-M

Стоп сигнал верхнего уровня

задка

TRUMPETDM Выключатель звукового сигнала

TRUNK-L  Подсветка багажного отделения
