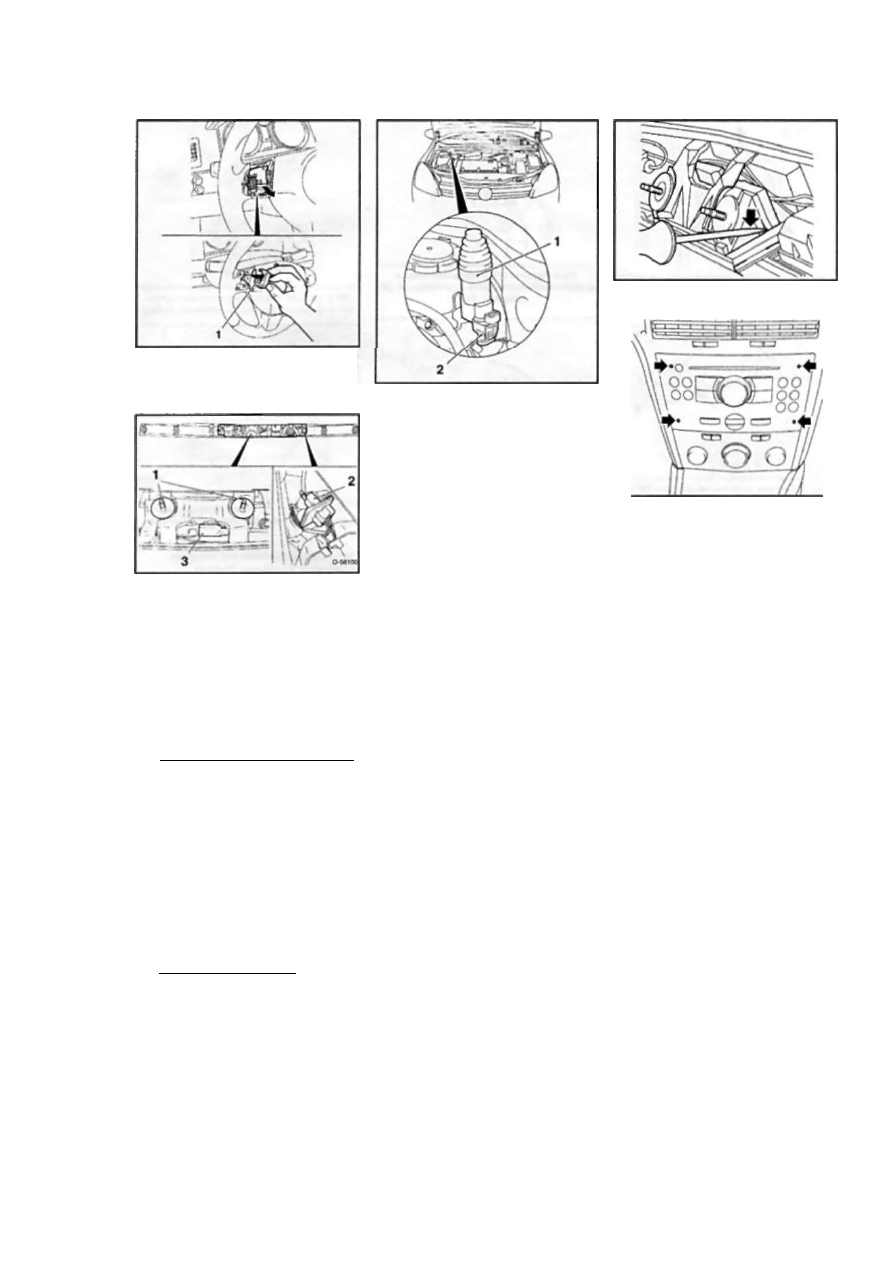

304

Глава 12 Бортовое  э л е к т р о о б о р у д о в а н и е

22.5 Снятие сборки направленных

светильников передних мест

1 Крепежные болты

2 Панель держателей

3 Держатель электропроводки

4 Разьем электропроводки

23.7 Замена ламп светильников

багажного отделения/главного вещево­

го ящика/ножного колодца

иллюстрацию 22.2) и отожмите фик­

саторы. Приопустите стеклянную крыш­

ку, высвободите ее из передних держа­

телей при помощи маленькой отвертки

и снимите.
5 Выверните 2 крепежных болта, при

помощи отвертки высвободите основа­

ние сборки из держателей и снимите его

(см. сопр. иллюстрацию). Рассоеди­

ните разьемы электропроводки.

8 Извлеките и замените вышедшую из

строя лампу.
7 Установка производится в обратном

порядке. Проверьте исправность функ­

ционирование светильников.

23 Замена ламп освещения

салона

1 Перед началом работ установите

поворотный переключатель режимов

функционирования наружного освеще­

ния в положение «О» (см. Главу «Органы

управления и приемы эксплуатации»,

Раздел 17) и выключите зажигание. От­

соедините аккумуляторную батарею (см.

Главу 5).

Замечание: Установка всех светильни­

ков производится в обратном порядке.

После установки проверьте исправность

функционирования замененных ламп.

23.3 Замена ламп (4) направленных

светильников (1) задних мест

2 Разьем электропроводки
3 Металлическая крышка

23.10 Фиксатор (1) патрона лампы

подсветки пепельницы (модели Astra)

Направленные светильники

з а д н и х мест

2 При помощи отвертки подденьте

светильник с левой (по ходу движения)

стороны, отожмите светильник и извле­

ките его из посадочного гнезда.

3 Отожмите пружину фиксатора и от­

кройте металлическую защитную крыш­

ку на обратной стороне светильника (см.

сопр. иллюстрацию). Рассоедините

разьем электропроводки и замените

вышедшую из строя лампу.

Центральные светильники
( м о д е л и Zafira)

4 При помощи пластмассового клина
извлеките светильник из установочного
гнезда (см. сопр. иллюстрацию). Рас­
соедините разъем электропроводки с
обратной стороны светильника.
5 Поверните патрон (см. иллюстра­

цию 23.4) подлежащей замене лампы

против часовой стрелки и снимите его
вместе с лампой.
6 Извлеките неисправную лампу из
патрона и замените на новую.

Светильники багажного
о т д е л е н и я / г л а в н о г о вещевого
ящика/ножного  к о л о д ц а

7 Осторожно, при помощи отвертки
извлеките стеклянный плафон из обшив­
ки в соответствующей части салона (см.
сопр. иллюстрацию).

8 Слегка отожмите софит 8 подпружи­

ненном держателе и извлеките его.

23.4 Замена ламп центральных

светильников салона - стрелками

указаны фиксаторы светильника

/ Разьем электропроводки

2 Патроны ламп

24.4 Снятие комбинации приборов (3)

1 Крепежные болты

2 Верхний кожух рулевой колонки

Подсветка пепельницы  ( м о д е л и

Astra)

9 Снимите пепельницу (см. Главу 11).

10 Отожмите фиксатор (см. солр. ил­

люстрацию) и извлеките патрон вмес­

те с лампой накаливания.

11 Извлеките лампу из патрона и заме­

ните ее.

24 Снятие и установка

комбинации приборов

Замечание: Светодиоды контрольных

ламп и индикаторов вмонтированы в

комбинацию приборов. В случае выхо­

да из строя светодиода или обнаруже­

нии какого-либо дефекта требуется за­

мена все комбинации приборов.

1 Состояние всех компонентов, уста­

новленных в комбинацию, проверяется

при помощи специального диагности­

ческого прибора на фирменной СТО ком­

пании Opel. На основании этой провер­

ки определяется необходимость заме­

ны комбинации приборов.
2 Отсоедините аккумуляторную бата­

рею (см. Главу 5).
3 Снимите нижний кожух рулевой ко­

лонки (см. Главу 11).
4 На моделях Astra выверните 2 кре­

пежных болта (см. солр. иллюстра-

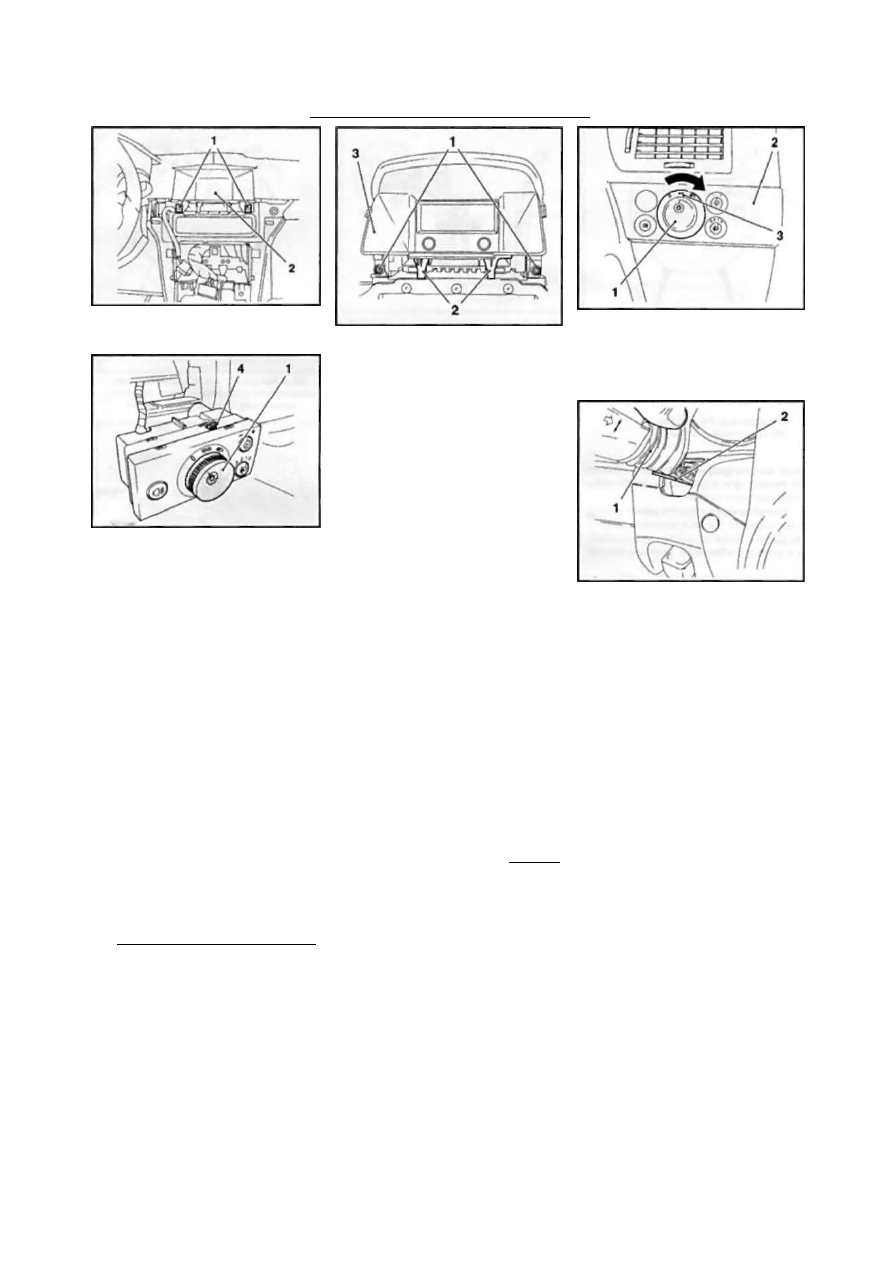

Глава 12 Бортовое электрооборудование

305

25.2  Б о л т ы (1) крепления  д и с п л е я (2)

информационно-развлекательной

системы

26.в Фиксатор (4) панели переключате­

лей перемещается вверх или вниз при

поворачивании рукоятки (1) поворотно­

го переключателя

цию) и снимите комбинацию приборов

вместе с верхним кожухом рулевой ко­

лонки. На

 моделях Zafira для доступа

к крепежным болтам приподнимите вер­
хний кожух рулевой колонки.

 Замеча­

ние: Рулевое колесо при этом снимать
не надо.
5 Рассоедините разьем электропро­
водки с обратной стороны комбинации
приборов.

6 Отожмите 2 фиксатора и снимите

верхний кожух рулевой колонки с ком­
бинации приборов.

7 Установка производится в порядке,
обратном порядку снятия. При замене

комбинации приборов необходимо про­
извести соответствующую установку

счетчика интервалов ТО в условиях сер­

висной станции (см. Главу 1). Включите

зажигание и проверьте исправность фун­

кционирования контрольных ламп и дру­
гих компонентов комбинации.

25 Снятие и установка

информационного дисплея

Замечание: Состояние информацион­

ного дисплея проверяется при помощи

специального диагностического прибо­

ра на фирменной СТО компании Opel.
На основании этой проверки определя­

ется необходимость его замены.

Модели Astra

1 Снимите накладку консольной сек­

ции панели приборов с воздушными

25.6 Крепление информационного

д и с п л е я на моделях Zafira

' Крепежные болты

2 Опорные планки

3 Нижняя декоративная накладка

дефлекторами, (см. Главу 11, Раздел 41).

2 Выверните 2 крепежных болта

 (см.

сопр. иллюстрацию) и извлеките ин­
формационный дисплей вместе с налад­
кой из панели приборов.
3 Рассоедините разьем электропро­

водки с обратной стороны дисплея, ото­

жмите 2 фиксатора и снимите вверх на­

кладку дисплея.

4 Установка производится в обратном

порядке. Установить время и дату.

Модели Zafira

5 Снимите накладку консольной сек­
ции панели приборов с воздушными

дефлекторами (см. Главу 11, Раздел 41).

6 Выверните 2 крепежных болта и от­

делите 2 опорные планки (см. сопр.
иллюстрацию). Снимите декоративную

накладку дисплея вниз.

7 Снимите дисплей вместе с козырь­

ком с панели приборов, рассоедините
разьем электропроводки с обратной
стороны дисплея.
8 Установка производится в обратном
порядке. Установить время и дату.

26 Снятие и установка панели

переключателей

наружного освещения/

подсветки приборов

Снятие

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Поверните поворотный переключа­
тель режимов функционирования наруж­
ного освещения до упора (положение -о-
или -AUTO" в зависимости от комплек­
тации) (см. Главу «Органы управления и
приемы эксплуатации», Раздел 17).
3 Нажмите на рукоятку поворотного
переключателя и поверните его в цент­

ральное положение (см. сопр. иллюс­

трацию). Извлеките панель переключа­
телей из панели приборов.

22.3 Снятие панели (2) переключателей

наружного освещения/подсветки

приборов

/ Рукоя тка поворо тного переключа теля

3 Центральное положение переключа­

теля

27.2 Сдвиньте пыльник (1) рычага

подрулевого переключателя и устано­

вите выколотку (2)

4 Рассоедините разьем электропро­

водки с обратной стороны панели.

Установка

5 Подсоедините разьем электропро­

водки к панели переключателей.

6 Нажмите на рукоятку поворотного

переключателя и поворачивайте ее впра­
во, пока фиксатор (см. сопр. иллюст­

рацию) панели переключателей полно­

стью не опустится в углубление.
7 Удерживая рукоятку в таком положе­

нии, вставьте панель в посадочное гнез­

до, и поверните регулятор влево до фик­

сации панели.
8 Проверьте исправность функциони­

рования переключателя во всех положе­
ниях и надежность крепления панели.

27 Снятие и установка

подрулевых

переключателей

1 Подрулевые переключатели установ­

лены в контактный блок на рулевой ко­

лонке. Для снятия рычагов необходимо

предварительно снять контактный блок
(см. Главу 10, Раздел 11).
2 Сдвиньте пыльник рычага в сторону
торцевой рукоятки, вставьте выколотку

диаметром 1.5 мм как показано на

з о в

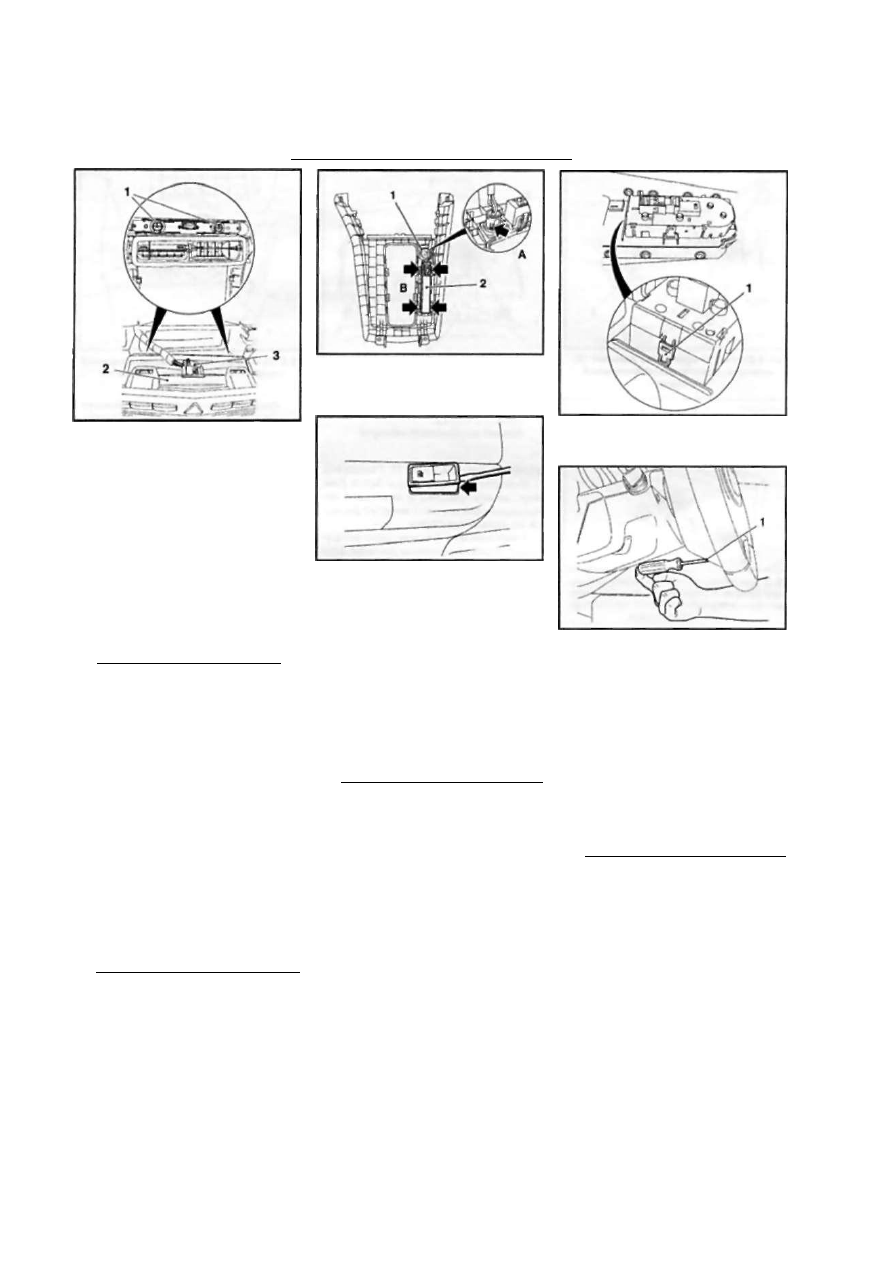

Глава 12 Бортовое электрооборудование

28.2 Снятие блока (2) выключателей

консольной секции панели приборов

/ Поворотные фиксаторы

3 Разъем электропроводки

сопр. иллюстрации, отожмите выколот­

кой фиксатор и отделите рычаг от сбор­
ки контактного блока.

3 При установке введите рычаг в сбор­

ку контактного блока и нажмите до щел­

чка. Дальнейшая установка производит­
ся в порядке обратном, порядку снятия.

28 Снятие и установка блока

выключателей консольной

секции панели приборов

Замечание; В зависимости от комплек­

тации в состав блока могут входить раз­

личные выключатели (см. Гпаву «Орга­

ны управления и приемы эксплуатации-,
Раздел 17).

1 Снимите накладку консольной сек­

ции панели приборов с воздушными

дефлекторами (см. Главу 11).

2 Рассоедините разъем электропро­
водки (см. сопр. иллюстрацию) с об­
ратной стороны бока выключателей, по­
верните 2 фиксатора и отсоедините блок
выключателей от накладки консольной
секции.
3 Установка производится в обратном
порядке.

29 Снятие и установка

выключателя зимнего

режима вождения (модели

Astra)

1 Кнопка выключателя активации/деак­

тивации зимнего режима вождения (мо­

дели с AT) расположена на панели ры­

чага селектора и обозначена символом

(см. Главу «Органы управления и при­

емы эксплуатации»).
2 Отсоедините провод от отрицатель­
ной клеммы аккумуляторной батареи
(см. Главу 5).
3 Снимите крышку основания рычага
селектора с центральной консоли (см.

Главу 11).

29.4 Снятие выключателя (1) зимнего

режима вождения и накладки (2)

световых индикаторов - стрелками

указаны фиксаторы

30.7 Снятие индивидуального переклю­

чателя привода стеклоподъемника

4 Отожмите фиксатор выключателя
(см. сопр. иллюстрацию) с обратной
стороны и снимите его, затем отожмите
4 фиксатора и снимите накладку свето­
вых индикаторов.
5 Установка производится в обратном
порядке.

30 Снятие и установка

переключателей

электропривода

стеклоподъемников

Передняя дверь

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

2 Снимите обивку двери (см. Главу 11).

3 Рассоедините разъем электропро­
водки от сборки главной панели пере­
ключателей с обратной стороны двер­
ной обивки.

4 Отожмите фиксатор (см.  с о л р . ил­
люстрацию) и извлеките сборку глав­

ной панели переключателей из отделки
подлокотника.
5 Установка производится в обратном
порядке.

Задняя дверь

6 Отсоедините провод от отрицатель­
ной клеммы аккумуляторной батареи

(см. Главу 5).

7 Осторожно подденьте при помощи
отвертки переключатель в подлокотни­
ке двери (см.  с о л р . иллюстрацию) и
отожмите его наружу.

30.4 Фиксатор (1) главной панели

переключателей управления электро­

приводом стеклоподъемников

31.3  Б о л т (1) крепления накладок

панели переключателей дистанционно­

го управления

8 Извлеките переключатель и рассое­

дините разьем электропроводки с об­

ратной стороны переключателя.

9 Установка производится в обратном

порядке.

31 Снятие и установка

панелей переключателей

дистанционного

управления на рулевом

колесе

1 При соответствующей комплектации

в рулевое колесо могут быть вмонтиро­
ваны органы дистанционного управления
информационно-развлекательной систе­
мой (см. Главу «Органы управления и

приемы эксплуатации», Раздел 19).
2 Отсоедините провод от отрицатель­
ной клеммы аккумуляторной батареи
(см. Главу 5).
3 Поверните рулевое колесо влево на
90' и выверните крепежный болт (см.
сопр. иллюстрацию).
4 Верните рулевое колесо в прежнее

положение и осторожно снимите наклад­
ку панели переключателей рулевого ко­

леса.

5 Отделите панель переключателей от
рулевого колеса (см. сопр. иллюстра­

цию) и рассоедините разьем электро­

проводки с обратной стороны панели.

31.5 Извлеките панель переключателей

дистанционного управления по направ­

лению стрелки и рассоедините разъем

(1) электропроводки

33.В Снятие датчика-выключателя

д в е р и замка на моделях Zafira

I Крепежные болты

2,3 Разъемы электропроводки

6 Установка производится в обратном
порядке.

32 Снятие и установка

датчика-выключателя

капота (модели с

противоугонной системой)

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Откройте капот.

3 Отожмите фиксатор и извлеките дат­

чик-выключатель из держателя

 (см.

сопр. иллюстрацию), рассоедините

разьем электропроводки датчика.

4 Установка производится в обратном

порядке.

32.3 Разъем электропроводки (2)

датчика-выключателя (1) капота

3 Снимите обивку двери задка (см.

Главу 11).

4 Снимите декоративную накладку две­

ри задка (см. Главу 11).
5 На моделях Универсал и Astra О ГС
вытяните крепежные болты по бокам

держателя декоративной накладки.
6 При помощи отвертки отожмите фик­

сатор и рассоедините разьем электро­

проводки, извлеките его из держателя

декоративной накладке вместе с кабе­

лем.

7 Отожмите 2 фиксатора и извлеките

датчик-выключатель вместе с кабелем

из декоративной накладки  ( с м . сопр.

иллюстрацию).

8 Установка производится в порядке,

обратном порядку снятия. Обратите вни­

мание на прокладку кабеля.

9 На моделях Zafira порядок снятия

датчика-выключателя замка двери зад­

ка такой же как и для моделей Универ­

сал. Особенности размещения компо­

нентов датчика приведены

 на сопр. ил­

люстрации. Извлеките 2 крепежных

болта по бокам держателя декоративной

накладки, отсоедините два разъема элек­

тропроводки, высвободите их из держа­

теля вместе с кабелем и извлеките дат­

чик-выключатель из дверной сборки.

34 Снятие и установка сборки

информационно-

развлекательной системы

33 Снятие и установка

датчика-выключателя

замка двери задка

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 На моделях Универсал снимите обе

лампы подсветки номерного знака (см.

Раздел 21).

О б щ а я  и н ф о р м а ц и я

1 На большинстве описываемых в на­

стоящем Руководстве моделей инфор­

мационно-развлекательная система

имеет код защиты от кражи, который не

позволяет эксплуатировать систему на

другом автомобиле. В случае прерыва­

нии электропитания, например, при от­

ключении аккумулятора, при выходе из

строя предохранителя системы и т.п.,

33.7 Снятие датчика-выключателя

замка двери задка (модели Astra)

34.4 Отверстия (указаны стрелками)

д л я установки ручек

пользователю необходимо ввести пра­

вильный охранный код для введения ап­

паратуры в действие.
2 Охранный код доложен быть указан

в руководстве по эксплуатации инфор­

мационно-развлекательной системы -

он должен храниться вне автомобиля. До

отключения аккумуляторной батареи

убедитесь, что Вы располагаете данным

кодом. В случае его утраты обращайтесь

за помощью к специалистам фирменной

станции техобслуживания Opel.  З а м е ­

ч а н и е : На моделях выпуска с 2005 года

охранный код распознается электронной

системой без вмешательства владель­

ца и его ввод при подключении аккуму­

ляторной батареи не требуется.

С н я т и е и  у с т а н о в к а

З а м е ч а н и е : Информационно-развлека­

тельная система в зависимости от ком­

плектации может быть оборудована спе­

циальным держателем, который позво­

ляет быстро снимать и устанавливать

систему. Для этого необходимы специ­

альные ручки (OPEL-KM-6067).
3 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
4 Введите специальные ручки в отвер­

стия информационно-развлекательной

системы  ( с м .  с о п р . иллюстрацию)

пока они не зафиксируются. Потяните за

ручки систему на себя и извлеките ее

из посадочного гнезда.
5 Рассоедините разьем электропро­

водки и антенный кабель с обратной

стороны сборки системы.
