Ч а с т ь  В :  О б о р у д о в а н и е  с а л о н а

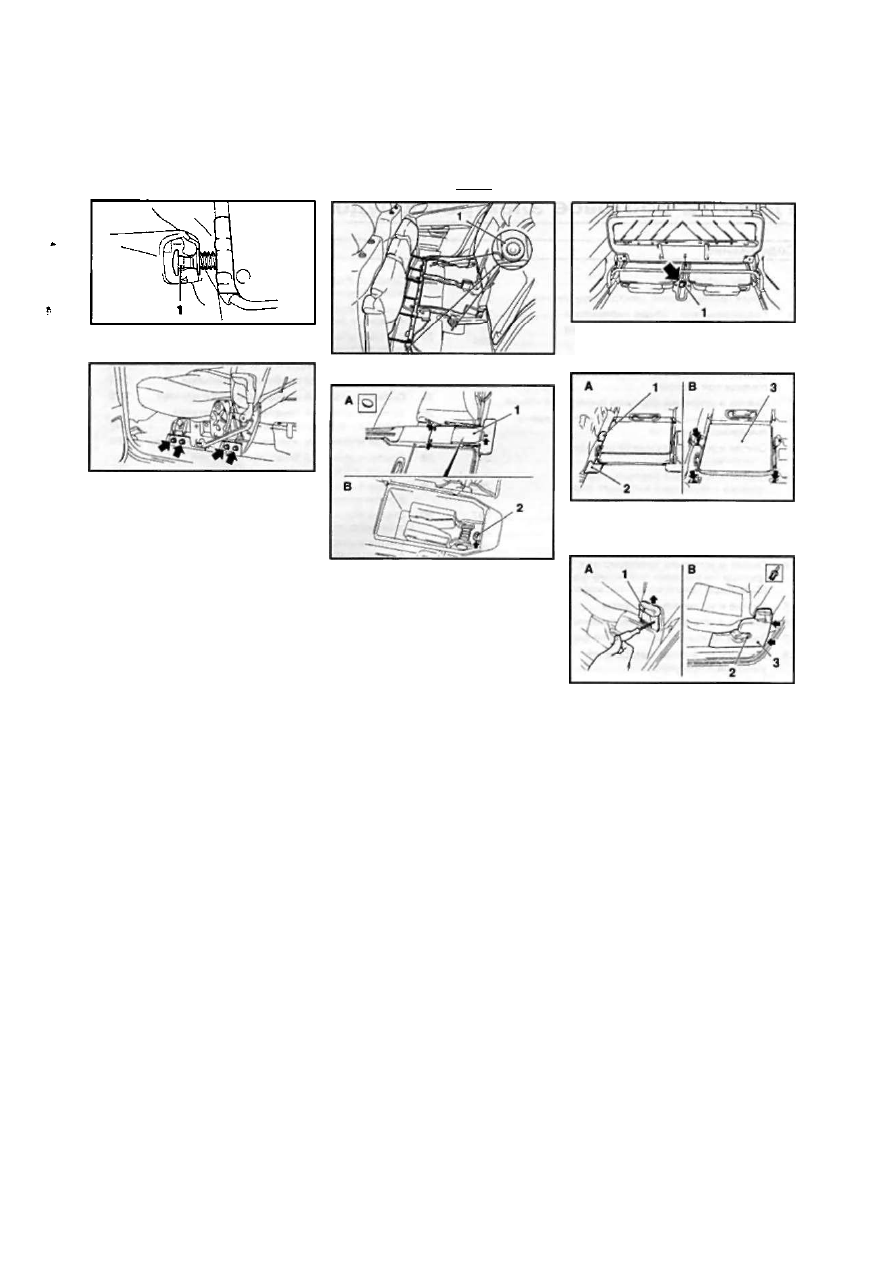

48.3 Крышка (1) винта (2) крепления

ремня безопасности к переднему

сиденью

53 Установка производится в порядке,
обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­
теля оказалась поверх отделки.

48 Снятие и установка

переднего сиденья

М о д е л и  A s t r a

Внимание: При выполнении работ вбли­

зи элементов системы дополнительной
безопасности (SP.S) соблюдайте осто­

рожность и выполняйте соответствую­

щие меры безопасности (см. Главу

«Органы управления и приемы эксплуа­
тации», Разделы 13 и 16)!

Внимание: При подключении аккумуля­

торной батареи никто не должен нахо­

диться в салоне автомобиля!

1 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).
2 Сместите переднее сиденье вперед

до упора.

3 Снимите крышку винта крепления
ремня безопасности к переднему сиде­
нью (см. сопр. иллюстрацию), вывер­
ните винт и отделите крепление.
4 Выверните 2 задних болта крепле­
ния салазок переднего сиденья к полу.
Потяните назад переднее сиденье и сни­
мите его вместе с салазками с пере­

дних креплений.

5 Рассоедините разьемы электропро­
водки под передним сиденьем. Внима­
ние:
 Перед отсоединением разъема
боковой подушки безопасности сними­
те электростатический заряд, для чего

кратковременно коснитесь металличес­
кой, неокрашенной детали кузова напри­
мер скобы дверного замка!
6 Извлеките сиденье из автомобиля.

7 Прогоните резьбу болтов крепления
переднего сиденья и винта крепления
ремня безопасности, очистите ее и
смажьте фиксирующим компаундом (на­
пример, Loctlte 243).
8 Вставьте сиденье в передние креп­
ления и подсоедините разъемы элект­

ропроводки.

9 Дальнейшая установка производит­
ся в порядке, обратном порядку снятия.

По окончании включите зажигание и по

контрольной лампе на панели приборов
проверьте исправность SRS (см. Главу
«Органы управление и приемы эксплуа­
тации», Раздел 17).

48.14 Разъем (1) электропроводки

переднего сиденья  ( м о д е л и Zafira)

2 Фиксатор

3 Заслонка разъема

М о д е л и Zafira

Внимание: При выполнении работ вбли­

зи элементов системы дополнительной

безопасности (SRS) соблюдайте осто­

рожность и выполняйте соответствую­
щие меры безопасности (см. Главу

«Органы управления и приемы эксплуа­
тации». Разделы 13 и 16)!
Внимание: При подключении аккумуля­

торной батареи никто не должен нахо­

диться в салоне автомобиля!

10 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).

11 Сместите переднее сиденье вперед

до упора.

12 Отсоедините боковую крышку, вывер­

ните винт крепления ремня безопасно­

сти к переднему сиденью и отсоедини­
те крепление.

13 Выверните 2 болта крепления пере­

днего сиденья к полу сзади сиденья, за­
тем сдвиньте сиденье назад до упора и

выверните 2 передних крепежных бол­

та.

14 Высвободите из держателя разъем

электропроводки переднего сиденья,
отожмите фиксатор, потяните заслонку

разъема и отсоедините его (см. сопр.

иллюстрацию). Внимание: Перед от­
соединением разъема боковой подуш­
ки безопасности снимите электростати­
ческий заряд, для чего кратковременно
коснитесь металлической, неокрашенной

детали кузова, например скобы дверно­

го замка!

15 Извлеките сиденье из салона авто­

мобиля.

16 Прогоните резьбу болтов крепления

переднего сиденья и винта крепления
ремня безопасности, очистите ее и

смажьте фиксирующим компаундом (на­

пример, Loctite  2 4 3 ) .

17 Установите переднее сиденье, затя­

ните болты крепления с требуемым уси­

лием и подсоедините разъем электро­

проводки.

18 Дальнейшая установка производит­

ся в порядке, обратном порядку снятия.
По окончании включите зажигание и по
контрольной лампе на панели приборов
проверьте исправность SRS (см. Главу
«Органы управление и приемы эксплуа­
тации», Раздел 17).

49.1 Крепление иескладывающейся

подушки заднего многоместного

сиденья

1 Петли фиксаторов

2 Задние держатели подушки

49.7 Винты (1) крепления спинки

заднего сиденья

49 Снятие и установка

заднего сиденья

М о д е л и Astra

Нескладывающаяся подушка заднего

сиденья

1 С силой потяните за 2 передние пет­

ли (см.

 сопр. иллюстрацию) и высво­

бодите подушку заднего многоместного

сиденья из фиксаторов.
2 Сначала с одной стороны отожмите

подушку сиденья назад и потяните ее
вверх - высвободите подушку из держа­

телей на полу салона (см. иллюстра­
цию 49.1).
 При необходимости допол­

нительно потяните подушку сиденья на­
ружу. Повторите данную операцию со
вторым креплением, снимите и извлеки­
те подушку сиденья из салона.
3 Установка производится в обратном
порядке.

Спинка заднего сиденья

4 Снимите подушку заднего сиденья

(см. выше).
5 Выверните крепежные винты и де­
монтируйте замки ремней безопаснос­
ти с днища автомобиля.
6 Откройте дверь задка, отсоедините и
извлеките полку багажного отделения.

7 Сложите спинку заднего сиденья

вперед и выверните 3 винта крепления

(см. сопр. иллюстрацию) .

8 Воспользуйтесь помощью ассистен­
та и снимите спинку заднего сиденья с

направляющих пальцев (см.  с о л р .  и л -

background image

Г л а в а 11 К у з о в

289

49.8 Направляющий палец (1) спинки

заднего сиденья

49.18 Болты (указаны стрелками)

крепления заднего сиденья (модели

Zafira)

люстрацию), расположенных по обе сто­

роны спинки справа и слева, вытянув ее
по направлению вверх. Извлеките спин­

ку из салона.
9 Установка производится в порядке,
обратном порядку снятия. Предвари­

тельно очистите резьбу крепежных вин­

тов и смажьте ее фиксирующим компа­

ундом. Все винты крепления необходи­

мо затянуть с усилием 20  Н м .

Складывающееся заднее сиденье

10 Откиньте подушку заднего сиденья

вперед.

11 Выверните 3 крепежных винта

 (см.

сопр. иллюстрацию), затем верните

подушку сиденья в первоначальное по­

ложение.

12 Сместите заднее сиденье вперед и

сложите спинку.

13 Откройте дверь задка, отсоедините и

снимите полку багажного отделения (см.
Главу «Органы управления и приемы эк­
сплуатации», Раздел 17).

14 Отсоедините заднюю крышку спин­

ки сиденья и выверните 3 крепежных
винта на днище автомобиля. Восполь­
зуйтесь помощью ассистента и извле­
ките заднее сиденье из салона автомо­
биля.

15 Установка производится в порядке,

обратном порядку снятия. Затяните все
крепежные винты с усилием 20 Нм.

М о д е л и Zafira

Заднее многоместное сиденье

49.11 Винты (1) крепления складываю­

щегося заднего сиденья

49.17 Фиксатор (1) центральной

направляющей заднего многоместного

сиденья (модели Zafira)

49.23 Винты (указаны стрелками)

крепления крышки (1) направляющей

сиденья

' Винт крепления замков ремней

безопасности

16 Снимите отделку регулятора задне­

го сиденья (см. ниже).

17 Сместите сиденье вперед до упора

и отожмите фиксатор центральной на­
правляющей Сем.

 сопр. иллюстрацию).

18 Выверните 8 крепежных болтов

 (см.

сопр. иллюстрацию), приподнимите
сиденье и извлеките его из салона ав­

томобиля.

19 При установке введите сиденье в

направляющую, в случае необходимос­

ти воспользуйтесь скобой регулировки

положения сиденья, и затяните крепеж­
ные болты с требуемым усилием.

Дополнительное заднее сиденье

20 При соответствующей комплектации
дополнительное сиденье оборудуется в
багажном отделении.

21 Откройте дверь задка, снимите кожух

шторки багажного отделения (см. Главу

«Органы управления и приемы эксплуа­

тации», Раздел 17).

22 Полностью сместите основное зад­
нее многоместное сиденье вперед и
снимите ковровое покрытие пола.
23 Снимите заглушки и выверните 3
крепежных болта

 (см. сопр. иллюст­

рацию) и снимите крышку направляю­

щей сиденья. Выверните крепежный
винт замков ремней безопасности.

49.24 Болты (указаны стрелками)

крепления заднего дополнительного

сиденья (3) закрыты заглушками (1 и 2)

49.27 Отделка (3) регулятора положе­

ния сиденья (модели Zafira) - стрелка­

ми указаны заклепки

1,2 Регулировочные рычаги

24 Извлеките из пола заглушки Сем.

с о л р .

 иллюстрацию) и выверните 4

крепежных болта. Поднимите заднее

сиденье и извлеките его из автомоби­
ля.
25 Установка производится в порядке,
обратном порядку снятия.

Отделка регулятора положения
сиденья

26 Откройте заднюю боковую дверь.
27 Введите в отверстие небольшую от­
вертку, отожмите регулировочный рычаг
вперед

 (см. сопр. иллюстрацию), ото­

жмите фиксатор и снимите рычаг вверх.
Затем выверните крепежный винт и сни­
мите второй регулировочный рычаг.
28 Извлеките 2 распорные заклепки
Сем.

 иллюстрацию 49.27) с задней

стороны отделки и снимите ее.
29 Установка производится в обратном
порядке.

background image

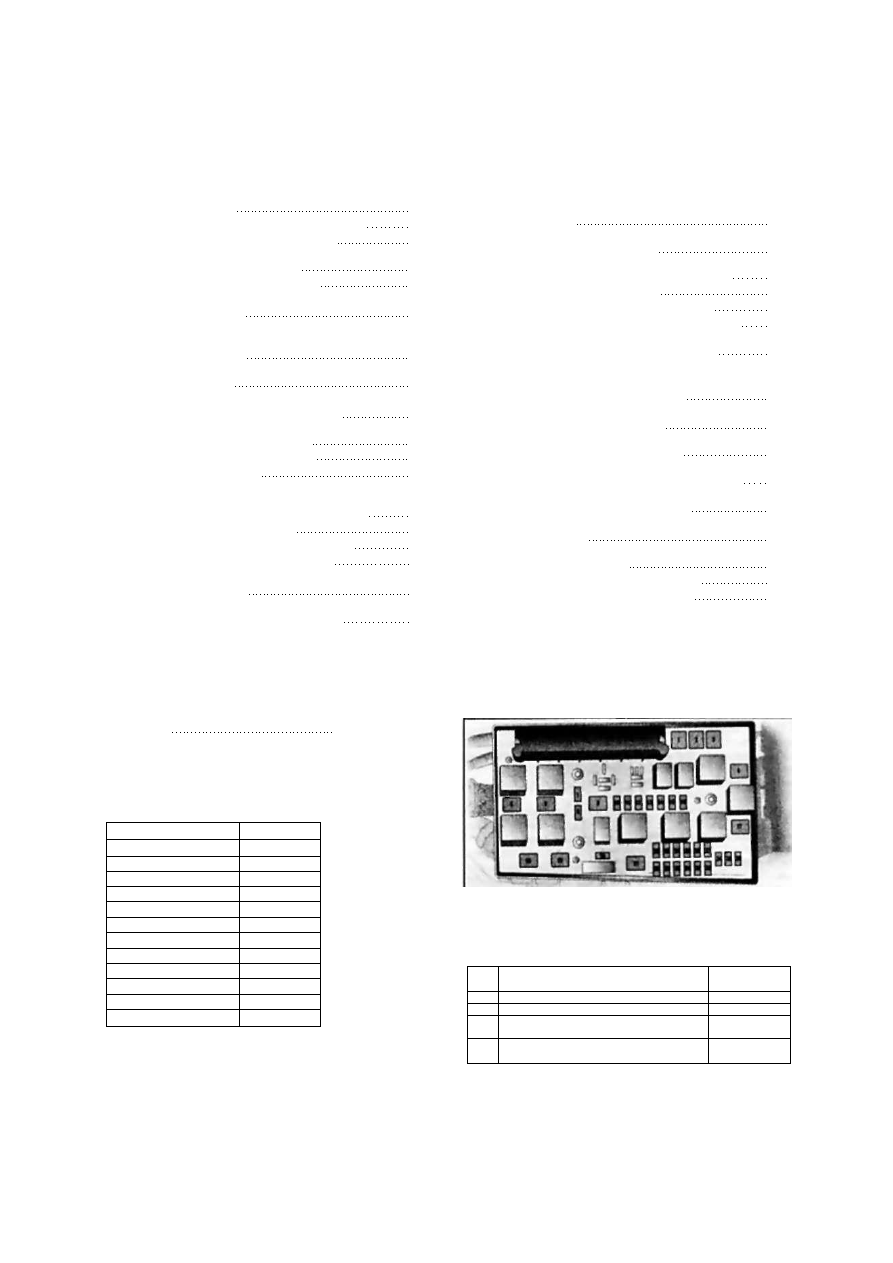

Г Л А В А  1 2  Б О Р Т О В О Е  Э Л Е К Т Р О О Б О Р У Д О В А Н И Е

Содержание

1 Общая информация 292

2 Поиск причин отказов электрооборудования 293

3 Предохранители - общая информация 293
4 Реле - общая информация и проверка

исправности функционирования 294

5 Снятие и установка рожка клаксона 294
6 Снятие и установка датчиков системы

помощи при парковке 295

7 Снятие и установка форсунок омывателей стекол .. 295

8 Снятие и установка резервуара/насоса подачи

омывающей жидкости 295

9 Снятие и установка рычагов (поводков)

стеклоочистителей 296

10 Снятие и установка электромотора

привода очистителей ветрового стекла 296

11 Снятие и установка электродвигателя

стеклоочистителя заднего стекла 297

12 Снятие и установка датчика дождя 297

13 Замена ламп блок-фары 298
14 Снятие и установка электромотора

привода регулировки положения фар

(блок-фары галогенного типа, модели Astra) 300

15 Снятие и установка блок-фары 300

16 Снятие и установка противотуманных фар 300
17 Замена лампы противотуманной фары 301
18 Снятие и установка повторителей

указателей поворотов 301

19 Снятие и установка задних

комбинированных фонарей/замена ламп 301

20 Снятие и установка лампы стоп-сигнала

верхнего уровня 303

21 Снятие и установка фонаря подсветки

номерного знака, замена лампы 303

22 Снятие и установка сборки направленных

индивидуальных светильников передних мест 303

23 Замена ламп освещения салона 304
24 Снятие и установка комбинации приборов 304
25 Снятие и установка информационного дисплея 305
26 Снятие и установка панели переключателей

наружного освещения/подсветки приборов 305

27 Снятие и установка подрулевых переключателей ... 305
28 Снятие и установка блока выключателей

консольной секции панели приборов 306

29 Снятие и установка выключателя зимнего

режима вождения (модели Astra) 306

30 Снятие и установка переключателей

электропривода стеклоподъемников 306

31 Снятие и установка панелей переключателей

дистанционного управления на рулевом колесе 306

32 Снятие и установка датчика-выключателя капота

(модели с противоугонной системой) 307

33 Снятие и установка датчика-выключателя

замка двери задка 307

34 Снятие и установка сборки информационно-

развлекательной системы 307

35 Снятие и установка громкоговорителей 308
36 Снятие и установка наружной антенны 308

Спецификации

Общая  и н ф о р м а ц и я

Тип системы 12В с заземлением

по отрицательному полюсу

П р е д о х р а н и т е л и

Цветовая идентификация предохранителей по

номинальной силе тока

Размещение предохранителей в монтажных блоках

Цвет предохранителя

Сила тока

Фиолетовый

ЗА

Бежевый

5А

Коричневый

7,5 А

Красный

10 А

Синий

15 А

Желтый

20 А

Прозрачный

25 А

Зеленый

30 А

Синий

20 А

Прозрачный

25 А

Розовый

30 А

Зеленый

40 А

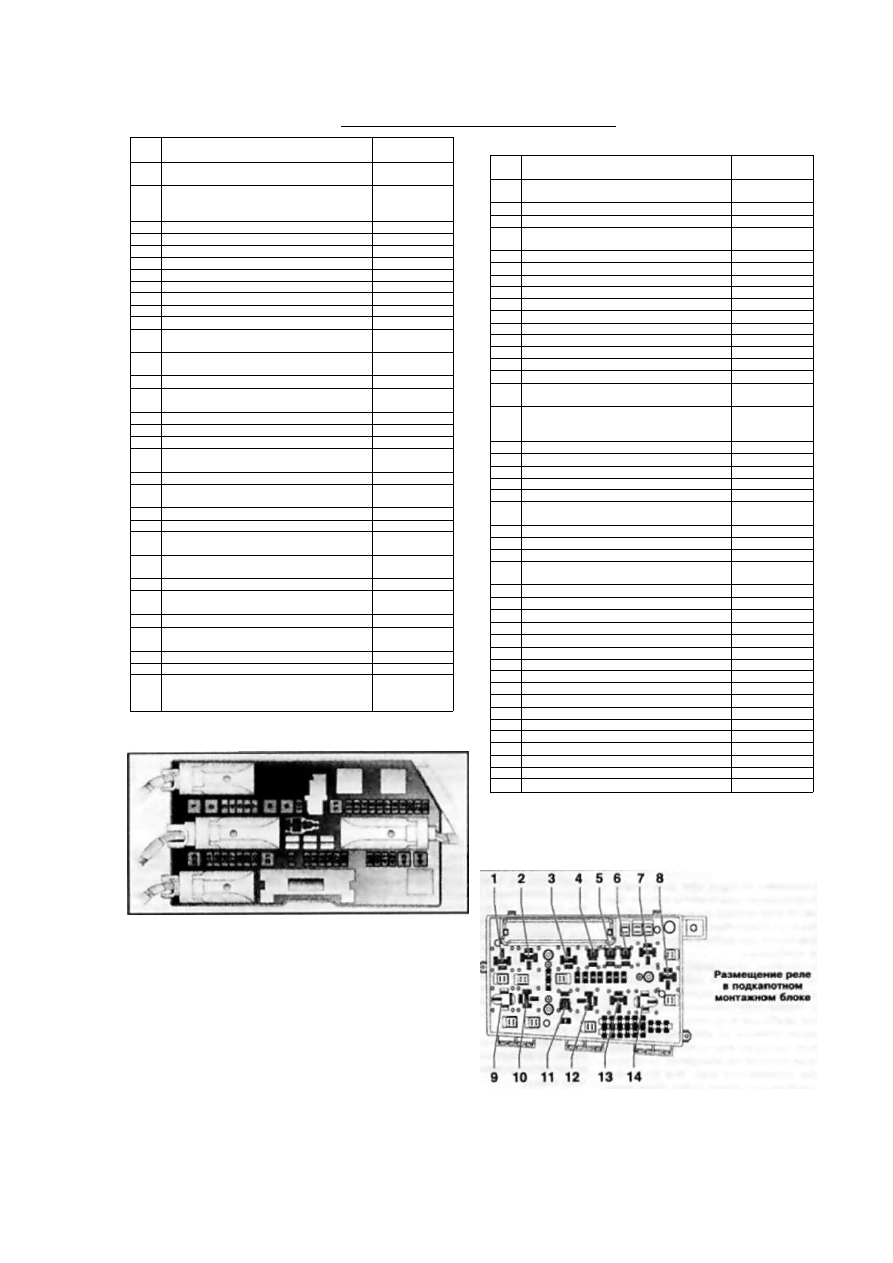

Размещение предохранителей в подкапотном монтажном

блоке

Подкапотный монтажный блок

№

Защищаемый контур

Номинальная

сила тока

ABS

20 А

ABS

30 А

Система обогрева, вентиляции салона,

климат-контроль (HVAC)

30 А

Система обогрева, вентиляции и

кондиционирования (HVAC)

30 А

background image

Глава 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

291

ш

Защищаемый контур

Номинальная
сила тока

Вентилятор системы охлаждения 1'

30 А

40 А

Вентилятор системы охлаждения 2"

20 А

30 А

40 А

Омыватели стекол

10 А

В

Звуковой сигнал

15 А

Омыватели фар

25 А

10

-

•

11

12

Циркуляционный насос

5 А

13

Противотуманные фары

15А

14

Очистители стекол

30 А

15

Очистители стекол

30 А

16

Модуль управления двигателем/система
Open&Starl/cTon-CMrHan ABS

5А

17

Подогрев топливного фильтра (дизельные
модели)

25 А

18

Стартер

25 А

19

Электронное оборудование коробки
передач

30 А

20

Кондиционер

10 А

21

Электронное оборудование двигателя

20А

22

Электронное оборудование двигателя

7,5 А

23

Система адаптивного света фар (AFL),

регулирование угла наклона фар

10А

24

Топливный насос

15А

25

Электронное оборудование коробки
передач

15А

26

Электронное оборудование двигателя

10 А

27

Усилитель рулевого управления

5А

28

Электронное оборудование коробки

передач

5 А

29

Электронное оборудование коробки

передач

7,5 А

30

Электронное оборудование двигателя

10 А

31

Система адаптивного света фар (AFL).
регулирование угла наклона фар

10 А

32

Тормозная система, кондиционер

5 А

33

Система адаптивного света фар (AFL).
регулирование угла наклона фар

5 А

34

Блок управления модуля рулевой колонки  7.5 А

3S

Информационно-развлекательная система  '20 А

36

Мобильный

телефон/радиоприемник/система Twin

Audio/многофункциональный дисплей

7.5 А

Салонный монтажный блок

" Номинальная сила тока зависит от установленного обору­

дования и мощности двигателя

Размещение предохранителей в салонном монтажном блоке

№

Защищаемый контур

Номинальная

сила тока

Электропривод управления передними

стеклоподъемниками

25 А

-

-

Приборы

7,5 А

Обогрев/кондиционер/климат-контроль
(HVAC)

5 А

Подушка безопасности

7,5 А

-

-

-

-

-

-

-

10

-

-

11

Обогрев заднего стекла

25 А

12

Очиститель заднего стекла

15 А

13

Система помощи при парковке

5А

14

Обогрев/кондиционер

7,5

15

-

16

Система опознавания занятости
сиденья/система Open&Start

5 А

17

Датчик дождя/датчик качества

воздуха/система контроля давления в
шинах/внутреннее зеркало заднего вида

5 А

18

Приборы/переключатели

5 А

19

-

-

20

CDC

10 А

21

Обогрев наружных зеркал'

7,5 А

22

Верхний люк

25 А

23

Электронное управление задними
стеклоподъемниками

7,5 А

24

Диагностический разьем

7,5 А

25

-

26

Электропривод складывания эс_ркпл

7,5 А

27

Ультразвуковой датчик, устройство

противоугонной сигнализации

5 А

28

-

29

Прикуриватель, передняя розетка

15А

30

Задняя розетка

10 А

31

32

Система Open&Start

25 А

33

34

Верхний люк

25 А

35

Розетка отбора мощности (задняя)

10 А

36

Тягово-сцепное устройство

20 А

37

Освещение салона

5 А

38

Центральное запорное устройство, клемма  30 А

39

Обогрев левого сидения

15А

40

Приборы, переключатели

15А

41

-

•

42

-

43

-

44

-

" Данная опция недоступна при оборудовании автомобиля

устройством противоугонной сигнализации

Р е л е













содержание   ..  70  71  72  73
