Глава 12 Бортовое электрооборудование

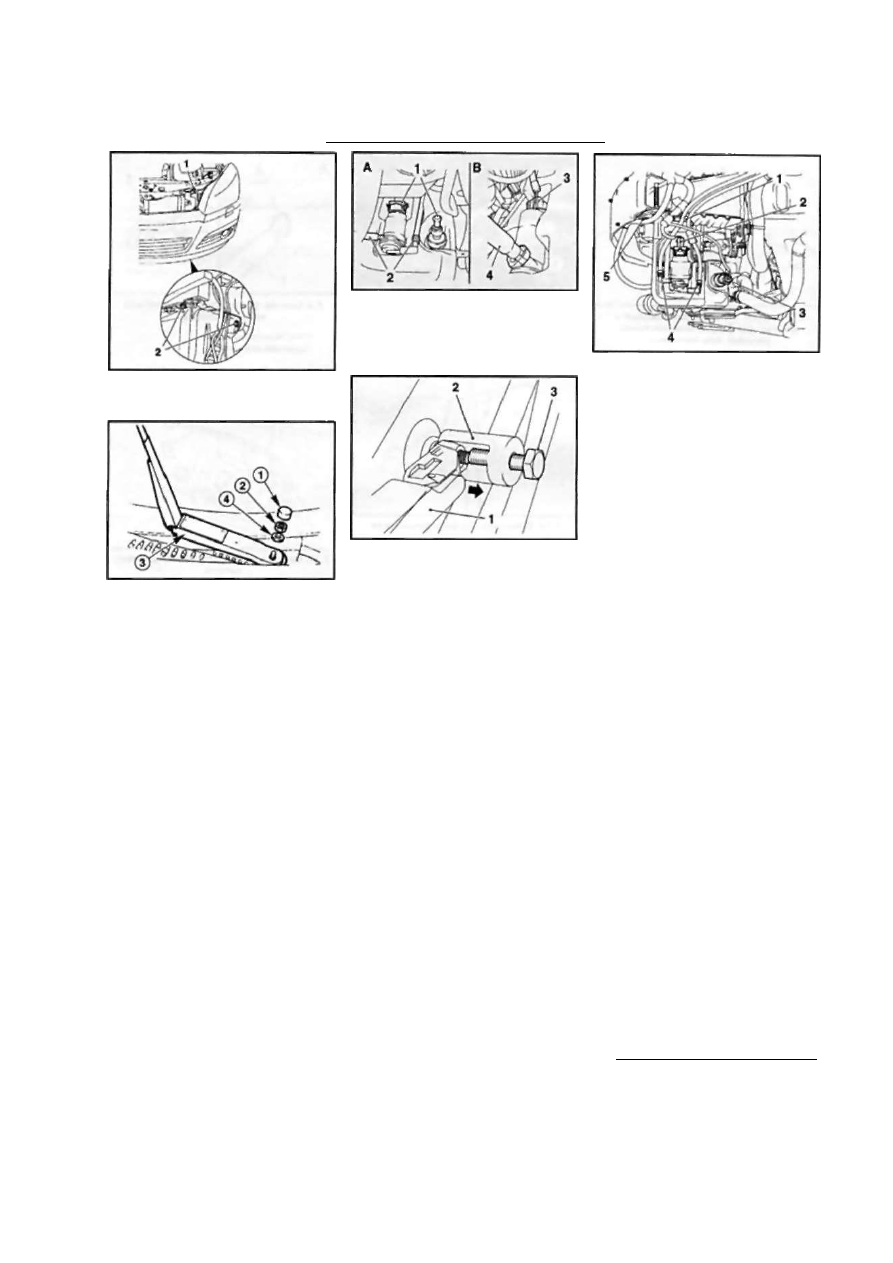

8.2 Верхний (1) и нижние (2) крепеж­

ные болты резервуара для омывающей

жидкости (модели Astra)

0.4 Элементы крепления рычага (3)

стеклоочистителя

1 Колпачок

2 Крепежная гайка

4 Шайба

5 Высвободите насосы из держателей
резервуара. При необходимости сними­
те датчик уровня жидкости.

6 Установка производится в порядке,
обратном порядку снятия. По окончании

работ наполните резервуар свежей жид­
костью.

М о д е л и Zafira

Замечание: Снятие насоса проводится

также, как на моделях Astra.

7 Снимите накладку переднего бампе­
ра (см. Главу 11).
8 Отпустите верхнюю крепежную гай­
ку резервуара омывающей жидкости.
9 Высвободите шланги системы омы­
вания стекол из держателя

 (см. сопр.

иллюстрацию), отсоедините электро­
проводку от насоса омывателей и дат­
чика уровня омывающей жидкости и от­
соедините шланги от насоса омывате­
лей стекол. Старайтесь не допускать
вытекания омывающей жидкости.

10 Отпустите крепежную гайку (см. ил­

люстрацию В.9), снимите и извлеките

резервуар из двигательного отсека.

11 Установка производится в обратном

порядке.

8.3 Разъемы (1 и 3) электропроводки и

шланги (2 и 4) насосов системы

омывания стекол (модели Astra)

А

В

Насос стеклоомывателей
Насос форсунок фароомывателей

9.5 Установка приспособления HAZET

779-18 (2) для снятия рычага (1)

стеклоочистителя

I Отжимной болт

9 Снятие и установка

рычагов (поводков)

стеклоочистителей

Ветровое  с т е к л о

Снятие

1 Вымойте ветровое стекло, включите

и снова выключите стеклоочистители

они должны оказаться в крайнем ниж­
нем положении.
2 Отметьте положение резиновых ще­
ток стеклоочистителей, для чего наклей­
те на ветровое стекло скотч или изоля­
ционную ленту вдоль щетки.

3 Откройте капот.
4 Подденьте отверткой защитный кол­

пачок (см. сопр. иллюстрацию) и сни­
мите его со шпинделя оси рычага. За­
мечание: На моделях Astra, оборудован­

ных колпачком с резьбовым соединени­

ем, выворачивайте его вручную до тех

пор, пока не появиться достаточный за­
зор между колпачком и рычагом.
5 Отпустите крепежную гайку (см. ил­

люстрацию 9.4) примерно на 2 оборо­

та. Слегка раскачивая рычаг стеклоочи­
стителя из стороны в сторону, стяните
его с посадочной втулки шпинделя оси,

при необходимости воспользуйтесь под­

ходящим инструментом. На сервисных
станциях используют специальное при­

способление HAZET 779-18 (см.  с о л р .

иллюстрацию).
6 Полностью отверните гайку и сними­
те рычаг стеклоочистителя со шпинде-

8.9 Размещение резервуара/насоса

подачи омывающей жидкости на

моделях Zafira

1 Держатель шлангов

2 Разьем электропроводки насоса

3 Разьем электропроводки датчика

уровня омывающей жидкости

4 Шланги

5 Крепежная гайка

ля. Замечание: На некоторых моделях
на ось рычага может устанавливаться
шайба (см. иллюстрацию 9.4), запом­
ните ее положение и не забудьте надеть
при установке рычага.

Установка

7 Убедитесь, что положение привода

стеклоочистителей соответствует край­
нему положению, при необходимости
включите привод и установите требуе­
мое положение.
8 Установите рычаг на посадочную
втулку шпинделя так, чтобы щетка стек­

лоочистителя совпала с ранее наклеен­

ной клейкой лентой (скотчем).

9 Заверните крепежную гайку рычага

вручную. Закройте капот, промойте вет­
ровое стекло и через некоторое время
включите стеклоочистители - при рабо­

те щетки стеклоочистителей не должны

выходить за пределы стекла, а при вык­

лючении привода должны вернуться в

крайнее нижнее положение. В против­

ном случае отпустите гайку и повторите

установку соответствующего рычага.

10 По окончании регулировки затяните

крепежные гайки с требуемым усилием и

установите на место защитные колпачки.

З а д н е е  с т е к л о

11 Снятие/установка рычага стеклоочи­

стителя заднего стекла производится в
аналогичной манере (см. выше).

10 Снятие и установка

электромотора привода

очистителей ветрового

стекла

М о д е л и Astra

1 Снимите рычаги стеклоочистителей

(см. Раздел 9).

Глава 12 Бортовое электрооборудование

297

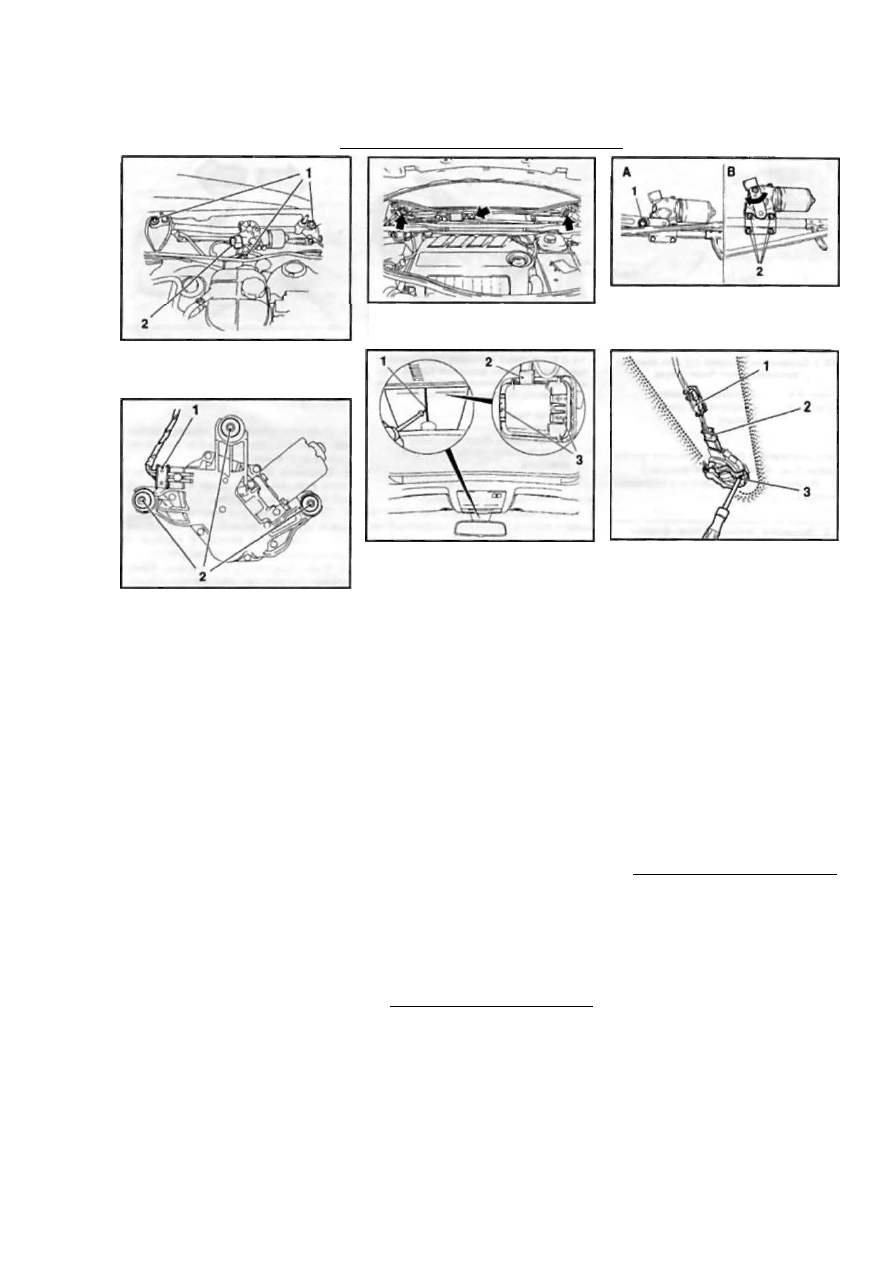

10.13 Болты (указаны стрелками)

крепления сборки привода очистителей

ветрового стекла (модели Zafira)

10.4 Болты (1) крепления сборки

привода очистителей ветрового стекла

и разъем (2) электромотора (модели

Astra)

11.4 Разъем (1) электропроводки и

болты (2) крепления электромотора

привода стеклоочистителя заднего

стекла

2 Снимите решетку обтекателя (см.
Главу 11).

3 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

4 Выверните 3 крепежных болта

 (см.

сопр. иллюстрацию}, рассоедините
разъем электропроводки электромото­
ра и извлеките привод очистителей в
сборе из подкапотного пространства.
5 Подденьте отверткой и отделите
приводные тяги от шарнира электромо­

тора.

6 Маркером отметьте установочное
положение шарнира электромотора на
панели сборки. Отпустите гайку и сни­
мите шарнир с электромотора.
7 Выверните 3 крепежных болта и сни­

мите электромотор с панели сборки.

8 Установка производится в порядке,
обратном порядку снятия. Убедитесь, что
привод электромотора находится в со­
ответствующем положении, при необхо­

димости подключите электромотор к

разъему (подключите батарею) и уста­
новите требуемое положение. По окон­
чании работ проверьте регулировку ры­
чагов очистителей ветрового стекла (см.
Раздел 9).

Модели Zafira

9 Снимите рычаги стеклоочистителей

(см. Раздел 9).

12.1 Датчик дождя (при соответствую­

щей комплектации) (модели Astra)

7 Пластмассовый клин

2 Разьем электропроводки

3 Фиксаторы

10 Снимите решетку обтекателя (см.

Главу 11).

11 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

12 Снимите крышку задней переборки

двигательного отсека (см. Главу 11).

13 Выверните 3 крепежных болта

 (см.

сопр. иллюстрацию), рассоедините

разъем электропроводки электромото­
ра и извлеките привод очистителей в

сборе из подкапотного пространства.

14 Поддев отверткой, отделите привод­

ные тяги от шарнира

 (см. сопр. иллю­

страцию) электромотора. Поверните

шарнир таким образом, чтобы освобо­

дить доступ к болтам крепления элект­

ромотора. Выверните 4 болта и отдели­

те мотор от привода.

15 Установка производится в обратном

порядке.

11 Снятие и установка

электродвигателя

стеклоочистителя заднего

стекла

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Снимите рычаг стеклоочистителя

(см. Раздел 9).

3 Снимите обшивку двери задка (см.

Главу 11).

4 Рассоедините разъем электропро-

10.14 Шарнир (1) и болты (2) крепле­

ния электромотора привода стеклоочи­

стителей ветрового стекла (модели

Zafira)

12.4 Снятие датчика дождя (при

соответствующей комплектации)

(модели Zafira)

1 Держатель

2 Разьем электропроводки

3 Крепежная скоба

водки

 (см. сопр. иллюстрацию) элек­

тромотора выверните 3 крепежных бол­
та, снимите и осторожно извлеките элек­
тромотор из двери задка.
5 Установка производится в порядке,
обратном порядку снятия. Убедитесь, что
привод электромотора находится в со­
ответствующем положении, при необхо­

димости подключите электромотор к

разъему (подключите батарею) и уста­
новите требуемое положение. По окон­
чании работ проверьте регулировку ры­

чага очистителя (см. Раздел 9).

12 Снятие и установка

датчика дождя

Модели Astra

1 Подденьте и отделите при помощи

пластмассового клина крышку стойки

салонного зеркала заднего вида

 (см.

сопр. иллюстрацию). Рассоедините

разъем электропроводки датчика дож­

дя, отожмите 2 фиксатора и снимите дат­
чик.
2 Установка производится в обратном

порядке.

Модели Zafira

3 Снимите крышку датчика дождя (см.

Главу 11, Раздел 32).
4 Высвободите проводку датчика из

держателя, рассоедините разъем элект­

ропроводки, при помощи отвертки отде-

298

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

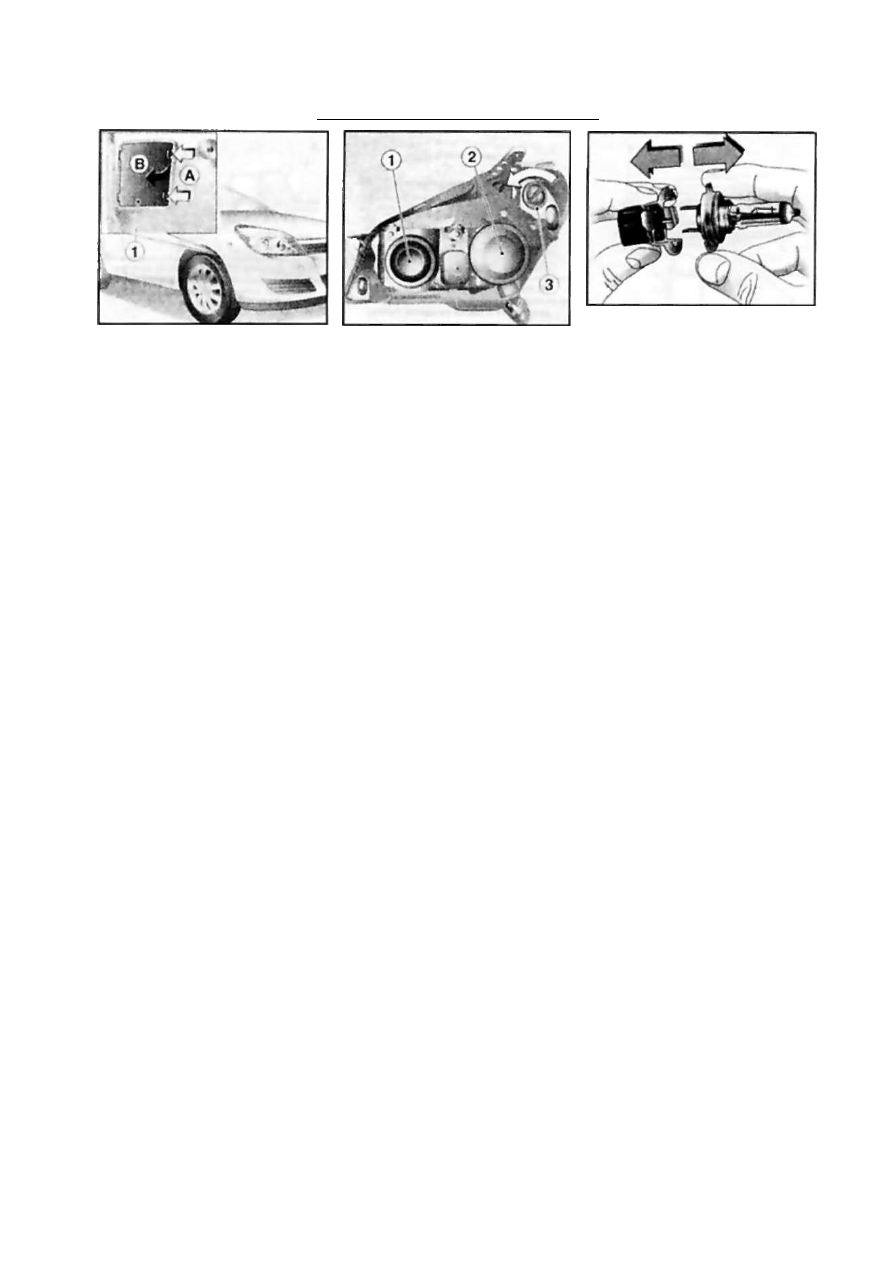

13.2 Сервисная крышка (1)  д л я замены

внешних ламп блок-фары

Стрелки А Фиксаторы крышки

Стрелки В Направления снятия

крышки

лите крепежную скобу и снимите датчик
дождя (см. сопр. иллюстрацию).
5 Установка производится в обратном
порядке.

13 Замена ламп блок-фары

О б щ а я  и н ф о р м а ц и я

Замечание: Лампы накаливания следу­
ет заменять только лампами того же

типа. Перед заменой лампы проверьте,

чтобы соответствующий световой при­
бор был выключен. Не берите колбу лам­

пы накаливания голыми пальцами, ис­

пользуйте чистое полотенце или хлоп­
чатобумажные перчатки. Загрязнения,

оставленные пальцами, на колбе лампы,
испаряются и осаждаются на отражате­

ле. Случайно оставленные отпечатки

пальцев следует удалить салфеткой, про­
питанной спиртом. Не допускается про­

тирать отражатели фар, покрытые защит­

ным лаком, сухой жесткой тряпкой, а так­
же применять для этой цели какие-либо
очистители или растворители. Исполь­
зуйте мягкие влажные салфетки.
Внимание: Галогенные лампы находят­
ся под давлением и могут лопнуть, по­
этому при их замене следует пользовать­
ся защитными очками и перчатками. При
замене ксеноновых ламп возникает опас­
ность травмирования вследствие высо­
кого напряжения! Обязательно выключи­
те фары и отсоедините электропровод­
ку от батареи. После замены кратковре­
менно включите и выключите фару, что­
бы снять остаточное напряжение.
Внимание: Не оставляйте посадочное
отверстие лампы открытым на продол­

жительное время, • попадание пыли, вла­
ги или дыма внутрь блок-фары может
оказать влияние на качество освещения!

При установке колпака убедитесь, что он
полностью прилегает к поверхности
фары!

1 На рассматриваемых в настоящем

Руководстве моделях могут устанавли­
ваться блок-фары двух типов: галоген-

13.6 Блок-фара (правая) галогенного

типа (на примере  м о д е л е й Astra) - на

моделях Zafira колпак одевается и на

лампу указателя поворота

1 Колпак лампы дальнего света/

парковочного огня

2 Колпак лампы ближнего света

3 Ручка патрона лампы указателя

поворота

ного и ксенонового (см. ниже).

2 Перед началом проведения работ по
замене ламп установите поворотный пе­
реключатель режимов функционирова­
ния наружного освещения в положение
«О» (см. Главу «Органы управления и
приемы эксплуатации», Раздел 17) и вык­

лючите зажигание. Отсоедините провод

от отрицательной клеммы аккумулятор­
ной батареи (см. Главу 5).
3 Замена ламп, установленных с на­
ружной боковой стороны блок-фары, про­
изводится через арки передних колес,

для чего необходимо повернуть колеса

в соответствующую сторону до упора,
отжать фиксаторы сервисной крышки и
снять крышку

 (см. сопр. иллюстра­

цию). Замечание: При наличии време­
ни и соответствующего оборудования

для удобства выполнения процедуры

поддомкратьте соответствующее коле­
со и снимите его.
4 Замена ламп, установленных с внут­

ренней стороны сборки блок-фары, вы­
полняется через двигательный отсек.

5 После замены ламп проверьте ис­

правность функционирования освещения
- при неудовлетворительном результа­

те, обратитесь на СТО кампании Opel.

Регулировку фар рекомендуется прово­

дить только на сервисной станции, где
для этого имеется специальное обору­
дование, при этом регулятор (при соот­

ветствующей комплектации) направле­
ния оптических осей фар должен быть

установлен на 0 (см. Главу «Органы уп­

равления и приемы эксплуатации», Раз­

дел 17).

Ф а р ы галогенного  т и п а

6 Общая схема расположения ламп
блок-фары галогенного типа приведена
на сопр. иллюстрации.

13.10 Извлеките лампу из патрона

вместе направляющим  д и с к о м (блок-

фара галогенного типа)

Ближний свет

7 Снимите сервисную крышку колес­
ной арки соответствующего переднего
колеса (см. выше).
8 Снимите колпак лампы ближнего
света

 (см. иллюстрацию 13.6) с зад­

ней стороны блок-фары.
9 Поверните патрон лампы против ча­
совой стрелки, высвободите из держа­
теля и извлеките вместе с лампой из
посадочного гнезда отражателя.

10 Извлеките лампу из патрона. Заме­

чание: Патрон состоит из направляю­
щего диска и штекерного разьема. При
необходимости лампа может быть из­
влечена вместе с направляющим диском

(см. сопр. иллюстрацию) - запомни­
те его установочное положение.

11 Вставьте новую лампу в патрон, и

установите его в посадочное гнезда та­

ким образом, чтобы фиксирующие выс­

тупы патрона совпали с вырезами реф­
лектора. Поверните патрон по часовой
стрелке до упора.

12 Закройте лампу колпаком и устано­

вите сервисную крышку.

Дальний свет

13 Откройте капот.
14 Для замены лампы на левой блок-

фаре предварительно рассоедините

разьем электропроводки монтажного

блока предохранителей. При замене
лампы правой блок-фары отсоедините

воздуховод воздухоочистителя.

15 Снимите крышку лампы дальнего

света, рассоедините разъем электропро­
водки лампы и высвободите проволоч­
ную пружинную скобу из держателей
(см. сопр. иллюстрацию), откиньте ее
вниз.

16 Извлеките лампу из посадочного

гнезда отражателя.

17 Установка производится в обратном

порядке.

18 На

 моделях Zafira разъем электро­

проводки и пружинная скоба имеют не­
сколько другое исполнение

 (см. сопр.

иллюстрацию), но порядок замены лам­
пы полностью соответствует вышеопи­
санному.

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

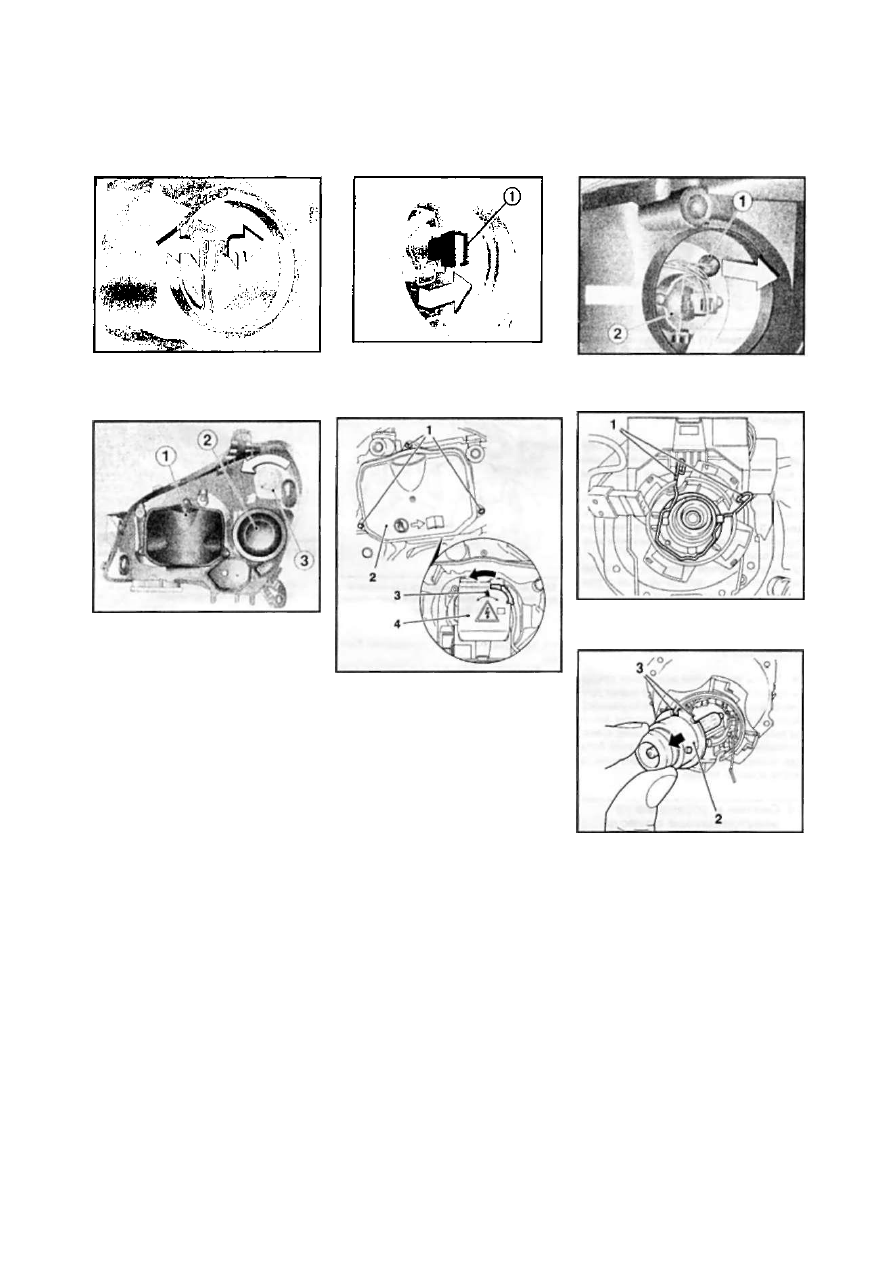

13.15 Проволочная пружинная скоба

лампы дальнего света (модели Astra) -

стрелками указано направление снятия

пружинной скобы (блок-фара галоген­

ного типа)

13.22 Блок-фара ксенонового типа

(правая) (модели Astra)

1 Крышка лампы ближнего света

2 Колпак лампы дальнего света/

стояночного огня

3 Ручка патрона лампы указателя

поворота

Парковочные огни

19 Лампа парковочного огня установле­

на на отражателе рядом с лампой даль­
него света  ( с м . сопр. иллюстрацию).

Замечание; На моделях Zafira лампа
парковочного огня расположена под

лампой дальнего света. Для доступа к

лампе снимите крышку лампы ближнего
света (см. выше).
20 Потяните патрон лампы парковочно­
го огня на себя

 (см. иллюстрацию

13.19) и извлеките его из отражателя.

Извлеките лампу из патрона.
21 Установка производится в обратном
порядке.

Ф а р ы  к с е н о н о в о г о  т и п а

22 Общая схема расположения ламп
блок-фары ксенонового типа приведена

на сопр. иллюстрации.

Ближний свет

Внимание: В электрической цепи ксе-

ноновых фар аккумулируется высокое
напряжение! Будьте осторожны, соблю­

дайте рекомендации, приведенные в на­

чале данного Раздела! Желательно по-

13.18 Разьем (1) электропроводки

лампы дальнего света (модели Zafira) -

стролкой указано направление снятия

пружинной скобы (блок-фара галоген­

ного типа)

13.24 Крепежные  б о л т ы (1) крышки (2)

лампы ближнего света (левая блок-

фара ксенонового типа)

3 Посадочная метка
4 Блок поджига

ручить замену ксеноновых ламп специ­

алистам СТО.
23 Для замены лапы ближнего света
левой блок-фары необходимо предвари­
тельно снять фару с автомобиля (см.

Раздел 15). При замене соответствую­

щей лампы правой блок-фары снимите
воздухоочиститель с воздуховодом (см.

Главу 4).

24 Выверните 3 крепежных болта и сни­
мите крышку лампы ближнего света

 (см.

сопр. иллюстрацию).

25 Поверните блок поджига против ча­
совой стрелки  ( с м . иллюстрацию

13.24) и высвободите его из держате­

ля. Рассоедините разьем электропро­
водки блока и снимите блок с лампы.
Внимание: Ни в коем случае не вклю­
чайте фары при снятом блоке поджига!
26 Сожмите проволочною скобу и сни­
мите ее

 (см. сопр. иллюстрацию).

Извлеките ксеноновую лампу из отража­
теля.
27 Установите новую лампу в посадоч­
ное гнездо отражателя таким образом,
чтобы пазы на цоколе лампы попали на
соответствующие направляющие

 (см.

сопр. иллюстрацию).

299

13.19 Патрон (1) лампы парковочного

огня установлен рядом с лампой (2)

дальнего света (блок-фара галогенного

типа)

13.26 Проволочная пружинная скоба (1)

лампы ближнего света (блок-фара

ксенонового типа)

13.27 Извлечение ксеноновой лампы

(2) ближнего света

3 Установочные пазы

28 Установка производится в порядке,

обратном порядку снятия. Замечание:
После установки блока поджига его по­
садочная метка (см. иллюстрацию

13.24) на левой блок-фаре должна на­

ходиться наверху, а на правой - внизу.

Дальний свет и парковочные огни

29 Замена ламп дальнего света и пар-

ковочных огней производится через сер­
висную крышку в колесной арке пере­

днего колеса. Сама процедура замены

полностью совпадает с аналогичной
процедурой для фар галогенного типа
(см. выше).
