Опель Астра. Регулировка стояночной тормозной системы





  Для автомобилей Опель Астра с барабанными тормозными механизмами: отрегу­лируйте барабанный тормозной механизм.

  Снимите крышку диагностического соединения.

  Отделите рычаг привода стояноч­ной тормозной системы от централь­ной консоли и поднимите вверх.

  Ослабьте регулировочную гайку полностью.

  Установите рычаг привода стоя­ночной тормозной системы в поло­жение «0» (выключена) (рис. 6.14)

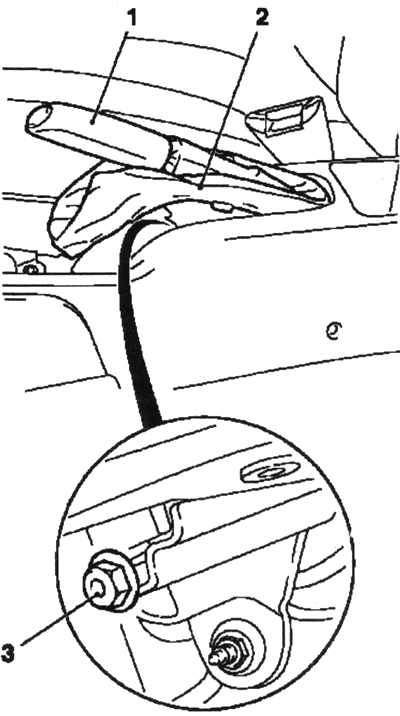

Рис. 6.14. Регулировка стояночной тор­мозной системы:

1 — рычаг привода стоя­ночной тормозной системы;

2 - центральная консоль; 3 — регулировочная гайка



  Нажмите на педаль тормоза полно­стью по крайней мере 5 раз.

ПРИМЕЧАНИЕ

  Для регулировки хода стояночной тормозной системы в тормозном суппорте или тормозном бараба­не — убедитесь в том, что каждый раз, когда при включении стояноч­ной тормозной системы, педаль тормоза возвращается в первона­чальное положение (полностью разгружена). В автомобилях с бара­банными тормозными механизма­ми работу регулировочного рычага услышать нельзя.

  Поднимите рычаг привода стоя­ночной тормозной системы 5 раз до упора и снова опустите.

  Поднимите рычаг привода стояноч­ной тормозной системы на 2 щелчка.

  Поверните регулировочную гайку на рычаге привода стояночной тор­мозной системы до возникновения ощутимого сопротивления враще­нию задних колес.

ПРИМЕЧАНИЕ

 Тормозящее усилие должно быть равным на обоих колесах.

  Поднимите рычаг привода стоя­ночной тормозной системы на 3 щелчка.

ПРИМЕЧАНИЕ

  Колеса должны блокироваться на 3 щелчке.





  Закрепите гофрированные рубки рычага стояночной тормозной систе­мы на центральной консоли.

  Присоедините крышку диагности­ческого соединения.
