Опель Астра. Антиблокировочная система тормозов ESP MK60

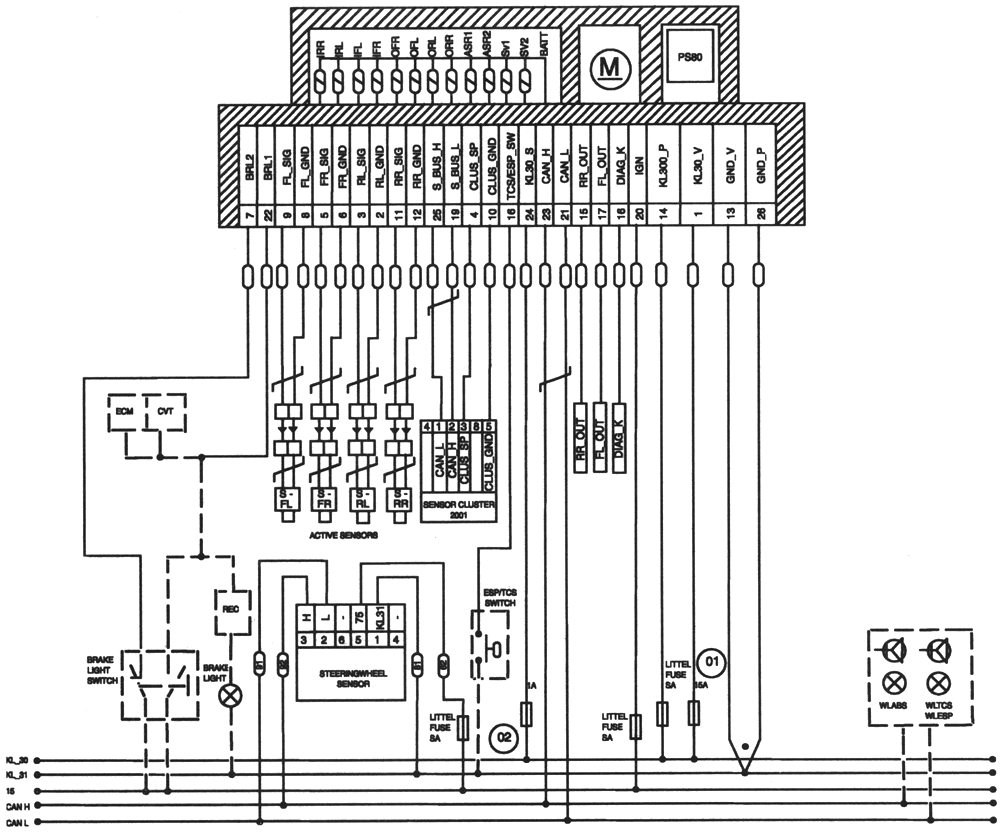

Рис. 6.6. Принципиальная схема антиблокировочной системы тормозов МК60

  ESP является в настоящее время наиболее современной активной си­стемой управления и предотвращает возникновение критических ситуа­ций при движении в самом начале. Антиблокировочная система тормо­зов ESP MK60 Astra-H содержит сле­дующие системы:

— антиблокировочная система тор­мозов (антиблокировочная система тормозов);

— регулирования тягового усилия (TCS);

— программа электронного управ­ления устойчивостью (ESP).

и имеет следующие основные функции:

— логическая схема управления не­достаточной поворачиваемостью (UCL);

— управление тормозными усилия­ми при движении в повороте (СВС);

— программа управления устойчи­востью прицепа (TSP);

— интегральное управление кузо­вом (ICC).

Версии систем установленных на автомобилях Opel Astra

  В зависимости от версии оборудо­вания, антиблокировочная система тормозов ESP MK60 может также иметь следующие дополнительные функции:

— система обнаружения падения давления (DDS) контролирует поте­рю давления в шинах через датчики скорости колес в случае отказа сис­темы мониторинга давления в шинах
(TPMS/DDS).

— гидравлический усилитель экс­тренного торможения (НВА);

— помощь при трогании на уклоне (HSA) предотвращает скатывание автомобиля назад в течение двух се­кунд, таким образом облегчая трогание на уклоне.

  Следующая таблица содержит об­щие сведения об использовании различных версий систем установ­ленных на автомобилях Astra-H.

  Обслуживание

  В антиблокировочной системе тор­мозов ESP MK60 / HSA, блок управ­ления не может быть отделен от гид­равлического модулятора. Блок уп­равления антиблокировочной систе­мы тормозов / гидравлический моду­лятор должен всегда заменяться как единый модуль.

  Описание разъемов -антиблокировочная система тормозов ESP MK60

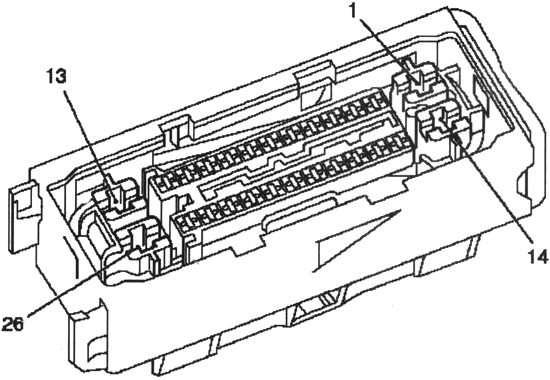

Рис. 6.7. Разъем блока управления ABS

  Блок управления антиблокиро­вочной системы тормозов связан с источником питания посредством разъема жгута проводов с 26 кон­тактами, который разводку контак­тов, приведенную ниже.

Разводка контактов разъема блока управления ABS

  Датчик/ группа угловой скорости рыскания

  Датчик угловой скорости рыскания устанавливается на Astra-H совмест­но с системой управления ABS ESP МК60. Этот датчик вычисляет мгно­венную скорость рыскания автомо­биля (угловая скорость) и попереч­ное ускорение. Эти данные требуют­ся блоку управления антиблокиро­вочной системы тормозов для расче­та момента начала критической ситу­ации движения.

  Обмен данными между датчиком угловой скорости рыскания и блоком управления антиблокировочной сис­темы тормозов осуществляется че­рез специальную шину CAN (частная шина CAN) для того, чтобы снизить нагрузку на шину HS. Частная шина HS CAN работает таким же образом как «нормальная» HS CAN.

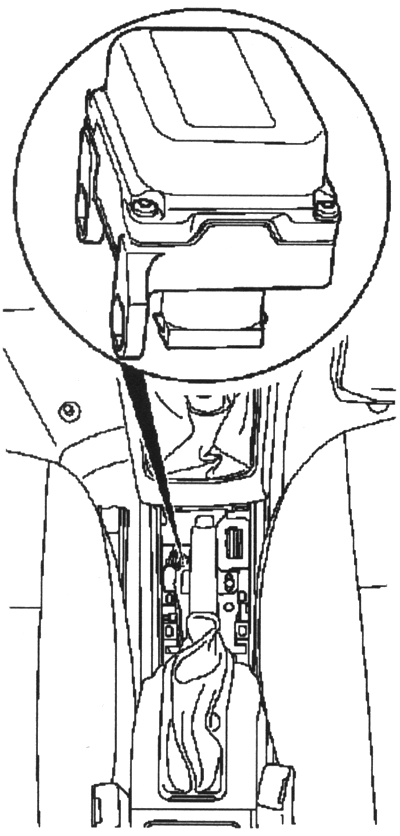

Рис. 6.8. Местоположение разъема дат­чика

угловой скорости рыскания

  Диагностики датчика угловой скорости рыскания

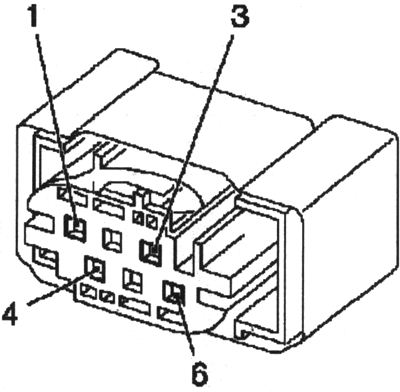

Рис. 6.9. Разъем датчика угловой скоро­сти рыскания

Назначение выводов

разъема датчика угловой скорости рыскания

  Датчик угловой скорости рыскания не имеет собственного диагностиче­ского средства. Он контролируется блоком управления антиблокировоч­ной системы тормозов, то есть блок управления антиблокировочной сис­темы тормозов получает сведения относительно всех неисправностей датчика угловой скорости рыскания через частную шину HS CAN. Соот­ветствующие коды неисправности запоминаются в блоке управления антиблокировочной системы тормо­зов, при этом включается контроль­ная лампа.

  Антиблокировочная система тормозов ESP MK70

  Антиблокировочная система тор­мозов МК70 является простой антиблокировочной системой тормозов с диагональными контурами. Это -дальнейшее развитие антиблокиро­вочной системы тормозов МК60. Блок управления антиблокировочной системы тормозов/ блок гидравличе­ского модулятора был оптимизиро­ван по весу, его габаритные размеры были уменьшены. Четыре активных датчика, устанавливаемых на колесах автомобиля снабжают блок управле­ния антиблокировочной системы тормозов необходимой информаци­ей о скорости вращения колеса. Если установлен, блок управления анти­блокировочной системы тормозов связывается с гидравлическим модулятором и не может быть отсоединен от модулятора, для этого требуется снять гидравлический модулятор в сборе с блоком управления.

ВНИМАНИЕ

  Электродвигатель насоса не дол­жен отсоединяться от гидравличес­когомодулятора.

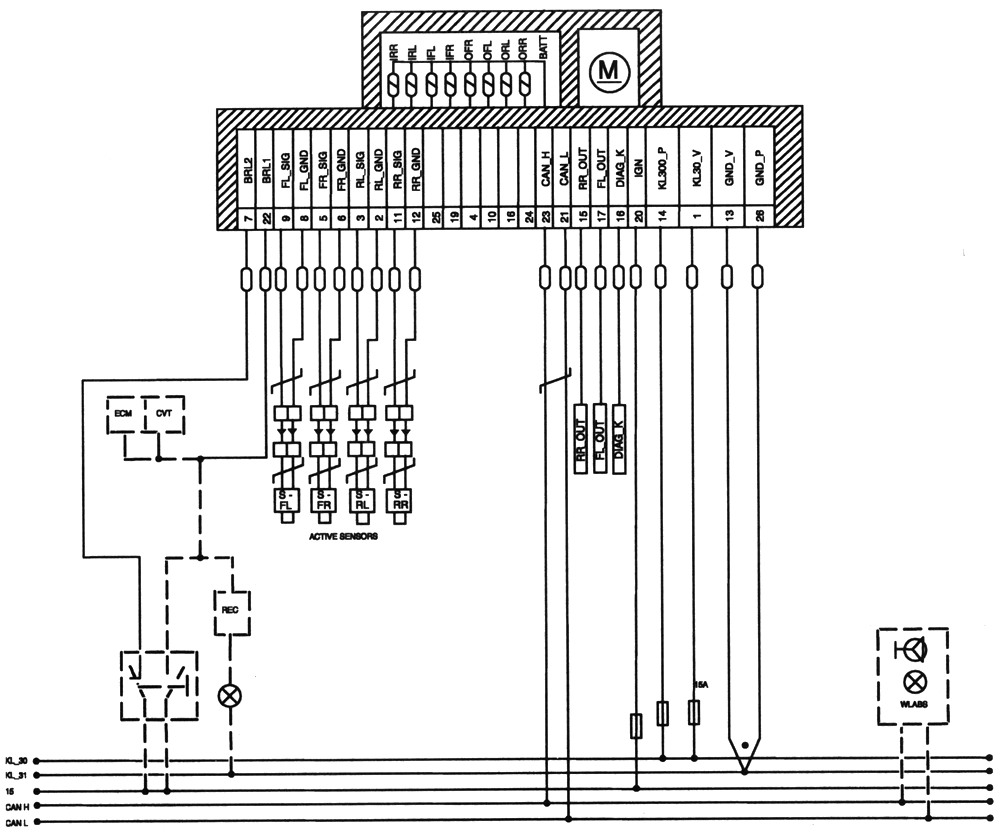

Принципиальная схема антиблокировочной системы тормозов МК70

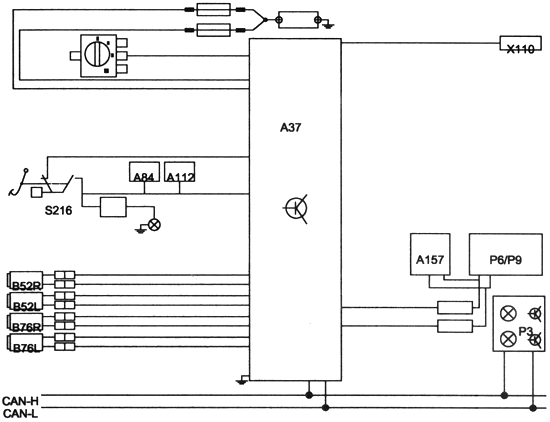

Рис. 6.11. Блок-схема антиблокировочной системы тормозов MK70
