Опель Астра. Шестерни и рычаг переключения передач

На первичном валу механической коробки передач выполнены 5 или 6 шестерен переднего хода (5- или 6-ступенчатая коробка) и одна заднего хода. Все ведущие шестерни переднего хода находятся в постоянном зацеплении с соответствующими ведомыми шестернями. Часть шестерен выполнена за одно целое с валами, другие установлены на игольчатых подшипниках, которые обеспечивают бесшумное вращение шестерен. При нейтральном положении рычага переключения передач крутящий момент от ведущего к ведомому валу не передается.

Шестерни вращаются свободно, пока рычаг переключения находится в нейтральном положении. Включение передач осуществляется перемещением скользящей муфты синхронизатора, в результате чего шестерня жестко соединяется с валом коробки передач. Для этого на каждом валу для соответствующих шестерен установлены свои синхронизаторы.

Чтобы шестерни вошли в зацепление друг с другом, число их оборотов должно быть уравнено. Это достигается с помощью синхронизаторов, которые перед зацеплением шестерен соприкасаются друг с другом и путем трения сравнивают число оборотов валов.

Число оборотов первых трех передачи меньше, чем число оборотов двигателя, число оборотов четвертой передачи (прямой) такое же, как у вала двигателя. У пятой и шестой передач число оборотов увеличивается по сравнению с числом оборотов двигателя. Для заднего хода служит дополнительная шестерня, которая изменяет направление вращения вала. Для предотвращения возможности случайного включения задней передачи при движении вперед на автомобилях Опель Астра установлен механизм переключения, в котором задняя передача традиционно включается с предварительным нажатием на рычаг вниз.

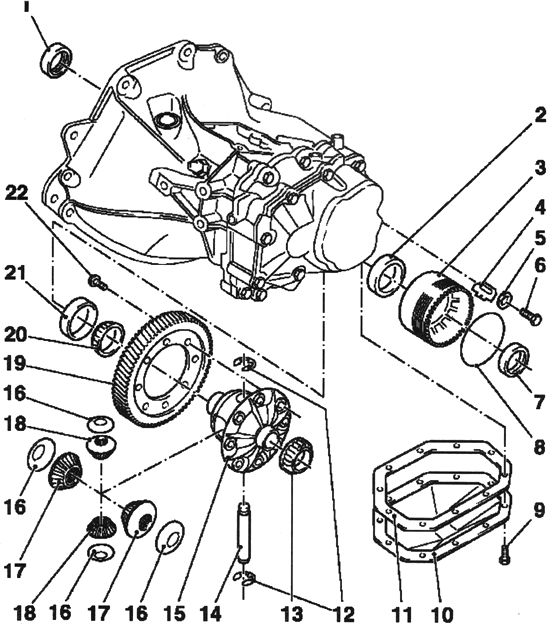

2 — наружное кольцо конического роликового подшипника;

3 — обойма подшипника; 4 — язычок блокировки; 5 — пружинная шайба;

6 — болт; 7 — уплотнительное кольцо вала колеса; 8 — уплотнительное кольцо;

9 — болт; 10 — крышка дифференциала; 11 — прокладка;12 — стопорные кольца;

13 — внутреннее кольцо конического роликового подшипника;

14 — ось дифференциального механизма; 15 — корпус дифференциала;

17 — конические зубчатые колеса вала колеса;

18 — дифференциальные конические зубчатые колеса;

20 — внутреннее кольцо конического роликового подшипника;

21 — наружное кольцо конического роликового подшипника;

С помощью рукоятки переключения выберите нужную передачу. Рукоятка переключения соединена с коробкой передач посредством тяг, вилочных толкателей и рычагов.

Дифференциал соединен с коробкой передач. Он установлен на двух конических подшипниках между корпусами сцепления и коробки передач. Два сальника разных диаметров уплотняют места выхода валов наружу. Ведущая шестерня дифференциала закреплена в корпусе и соединена с шестернями валов привода колес.

Для смазки деталей механических коробок передач предусмотрено долгосрочное синтетическое масло. В отличие от двигателя масло в коробке передач практически не расходуется. Если снаружи на коробке передач нет следов потеков масла, значит, его уровень не понизился. Тем не менее уровень масла время от времени необходимо проверять. В автоматических коробках передач уровень рабочей жидкости можно проверить только в главной передаче, уровень в коробке передач надо проверять на СТОА с помощью специального диагностического прибора.

Масло может вытекать наружу из-за негерметичности уплотнений. Проверьте соединения в следующих местах:

— между коробкой передач и двигателем;

— место выхода валов из коробки передач;

— пробка наливного отверстия;

— пробка сливного отверстия.

Все шестеренчатые узлы коробки передач имеют очень долгий срок службы. Если коробка выйдет из строя, ее необходимо отремонтировать в техцентре, так как ремонт должны проводить квалифицированные специалисты с помощью специального инструмента.

Если вы решили провести ремонт самостоятельно, то учтите, что для качественного ремонта коробки передач необходимы аккуратность и очень чистое рабочее место. Помимо этого для ремонта потребуется специальный инструмент.
