Nissan Frontier D40. Manual - part 1031





TM-22

< DISASSEMBLY AND ASSEMBLY >

[FS5R30A]

TRANSMISSION ASSEMBLY

GEAR COMPONENTS

1.

Back-up lamp switch

2.

Park/neutral position (PNP) switch

3.

Clip

4.

Plug

5.

Dust cover

6.

Rear oil seal

7.

Rear extension

8.

Rear extension bolt

9.

Bearing retainer bolt

10. Slide ball bearing

11.

Drain plug

12. Gasket

13. Front cover oil seal

14. Front cover bolt

15. Washer

16. Ball pin

17. Front cover

18. Gasket

19. Slide ball bearing

20. Transmission case

21. Filler plug

22. Air breather

23. Adapter plate

24. Bearing retainer

TRANSMISSION ASSEMBLY

TM-23

< DISASSEMBLY AND ASSEMBLY >

[FS5R30A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

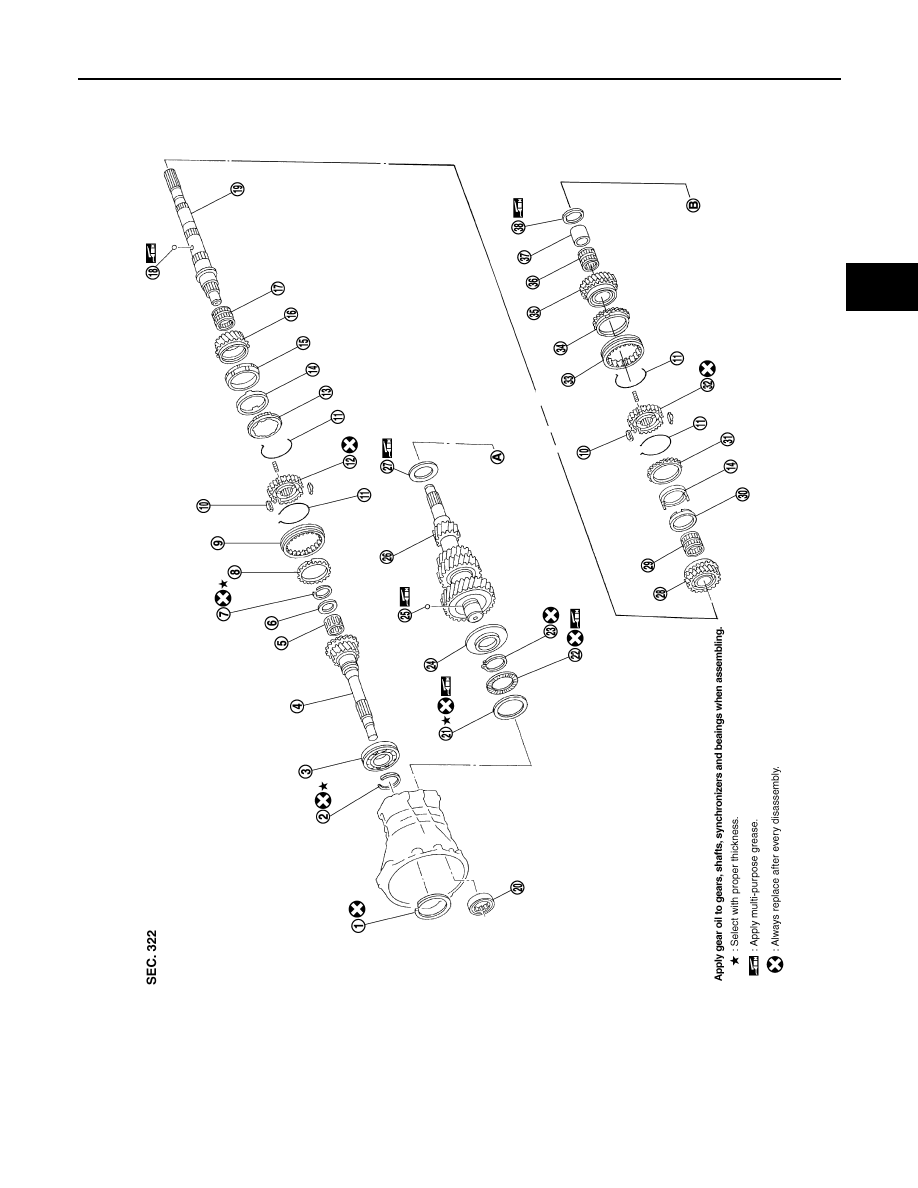

1.

Main drive gear bearing snap ring

2.

Main drive gear snap ring

3.

Main drive gear bearing

4.

Main drive gear

5.

Pilot bearing

6.

Spacer

7.

Mainshaft front snap ring

8.

4th baulk ring

9.

3rd and 4th coupling sleeve

10. Shifting insert

11.

Spread spring

12. 3rd and 4th synchronizer hub

13. 3rd outer baulk ring

14. Synchronizer cone

15. 3rd inner baulk ring

16. 3rd main gear

17. 3rd gear needle bearing

18. Steel ball (For 1st gear washer)

PCIB1282E

TM-24

< DISASSEMBLY AND ASSEMBLY >

[FS5R30A]

TRANSMISSION ASSEMBLY

19. Mainshaft

20. Counter gear front bearing

21. Counter gear front bearing shim

22. Counter gear front thrust bearing

23. Sub-gear snap ring

24. Sub-gear bracket

25. Steel ball

26. Counter gear

27. Counter gear rear thrust bearing

28. 2nd main gear

29. 2nd gear needle bearing

30. 2nd inner baulk ring

31. 2nd outer baulk ring

32. 1st and 2nd synchronizer hub

33. 1st and 2nd coupling sleeve

34. 1st baulk ring

35. 1st main gear

36. 1st gear needle bearing

37. 1st gear bushing

38. 1st gear washer

TRANSMISSION ASSEMBLY

TM-25

< DISASSEMBLY AND ASSEMBLY >

[FS5R30A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

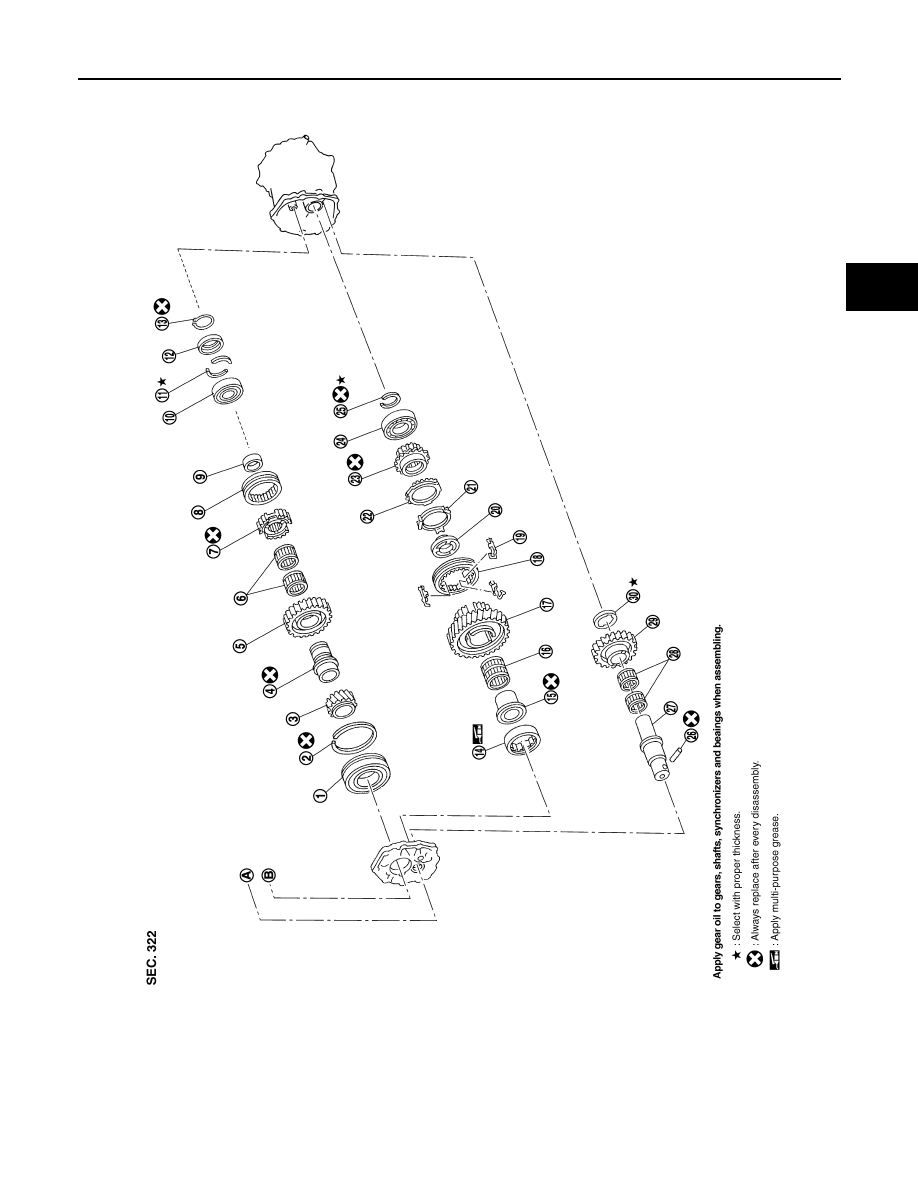

1.

Mainshaft front bearing

2.

Mainshaft front bearing snap ring

3.

OD main gear

4.

Reverse gear bushing

5.

Reverse main gear

6.

Reverse gear needle bearings

7.

Reverse synchronizer hub

8.

Reverse coupling sleeve

9.

Mainshaft spacer

10. Mainshaft rear bearing

11.

Mainshaft C-ring

12. C-ring holder

13. Mainshaft rear snap ring

14. Counter gear rear bearing

15. OD gear bushing

16. OD gear needle bearing

17. OD counter gear

18. OD coupling sleeve

PCIB1283E
