Nissan Terrano model r20 series 2004. Manual - part 434





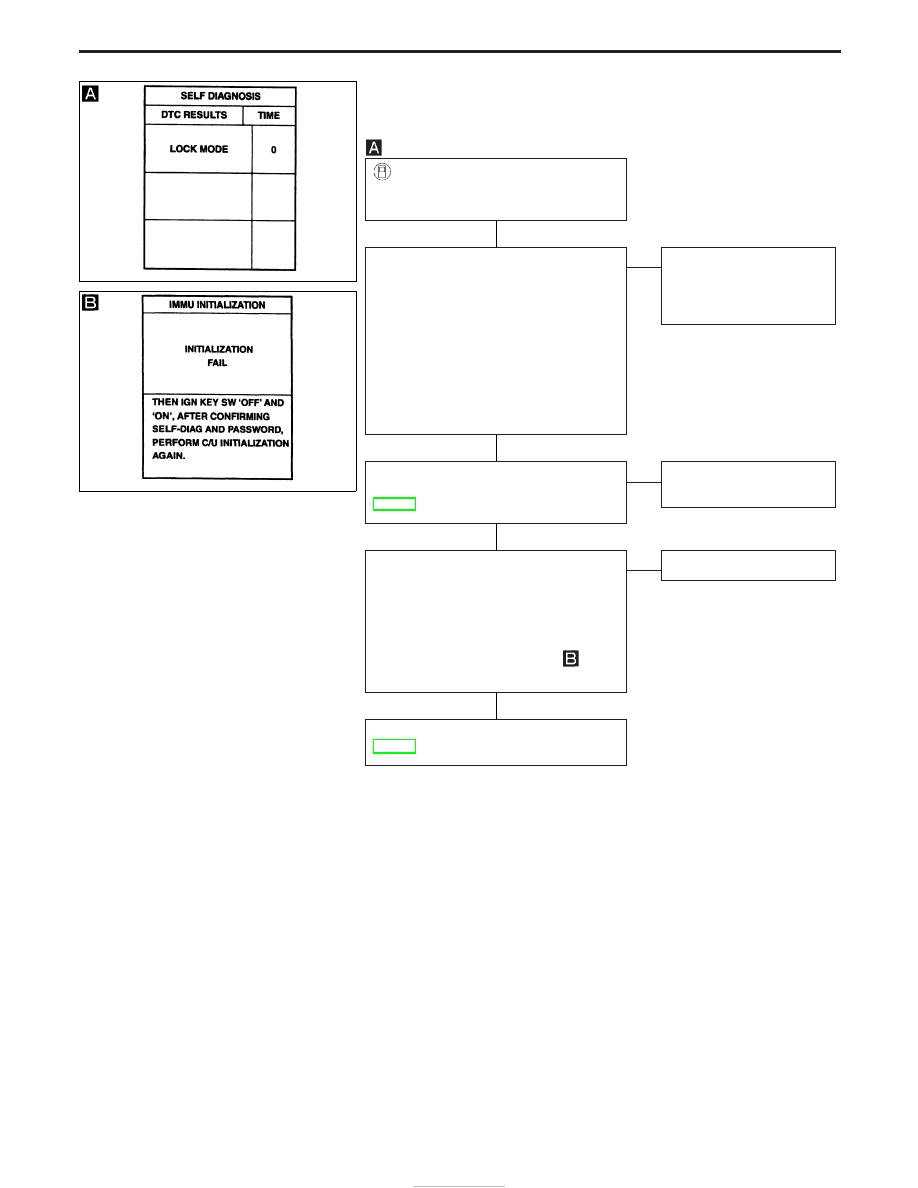

DIAGNOSTIC PROCEDURE 5

Self-diagnostic results:
“LOCK MODE” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “LOCK MODE” is dis-
played on CONSULT-II screen.

1. Turn the ignition switch to OFF posi-

tion.

2. Turn the ignition key switch to ON posi-

tion with a registered key.
(Do not start engine.) Wait for 5 sec-
onds.

3. Return the key to the OFF position.
4. Repeat steps 2 and 3 twice (total of

three cycles).

5. Start the engine.

Can the engine start?

No

E

Yes

System is OK.
(Now the system is
escaped from “LOCK
MODE”.)

CHECK NATS IMMU INSTALLATION.
Refer to “How to Replace NATS IMMU” in
EL-242.

OK

E

NG

Reinstall NATS IMMU cor-
rectly.

PERFORM INITIALIZATION.
Perform initialization with CONSULT-II.
For the initialization procedure, refer to
“CONSULT-II operation manual NATS”.
Can the system be initialized?
Note: If the initialization is incompleted or

failed, CONSULT-II shows

mes-

sage on the screen.

No

E

Yes

System is OK.

Go to DIAGNOSTIC PROCEDURE 4,
EL-237 to check “CHAIN OF IMMU-KEY”.

YEL484B

YEL479B

H

H

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-240

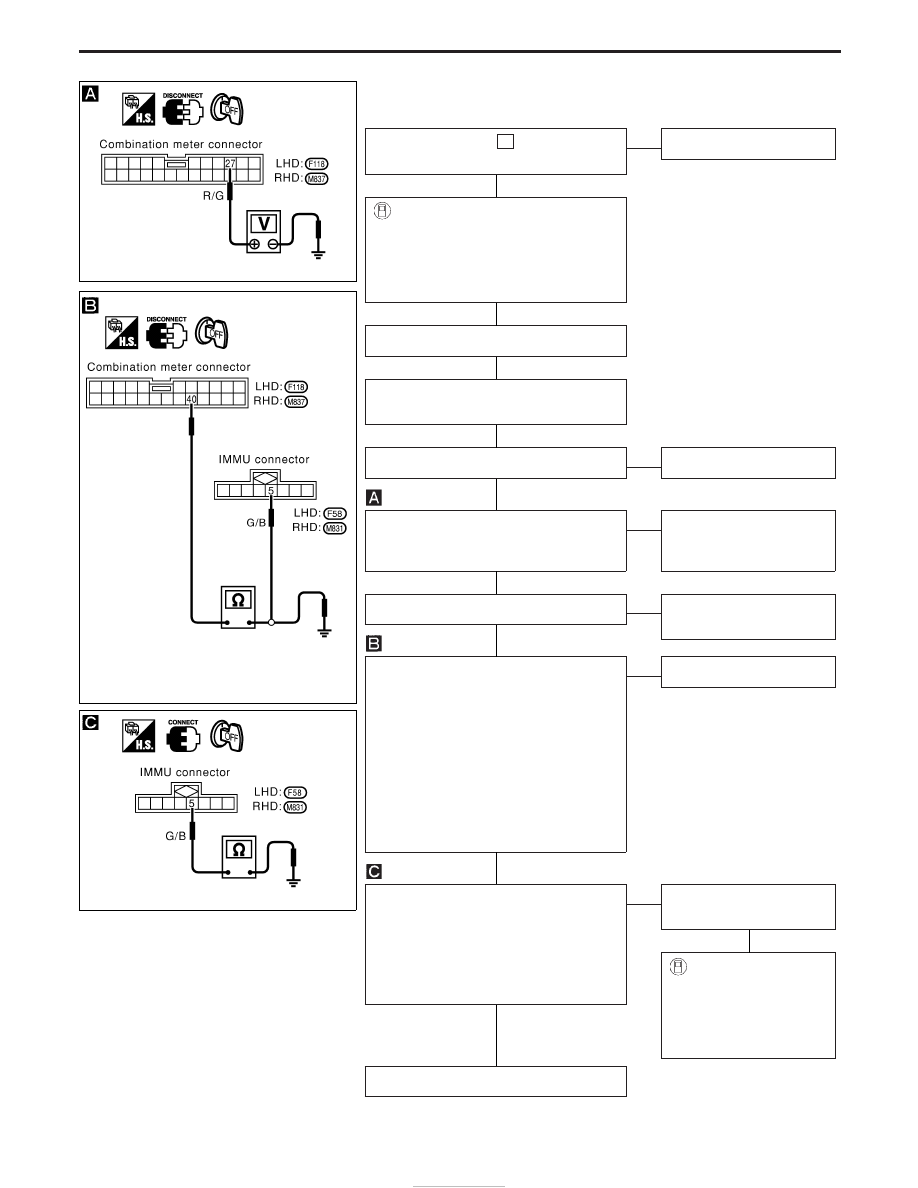

DIAGNOSTIC PROCEDURE 6

“SECURITY INDICATOR LAMP DOES NOT LIGHT UP”

Check 10A fuse (No. 16 , located in the
fuse block).

OK

E

NG

Replace fuse.

NATS INITIALIZATION

1. Install the 10A fuse.
2. Perform initialization with CONSULT-II.

For the operation of initialization, refer
to “CONSULT-II operation manual
NATS”.

Turn ignition switch “OFF”.

Start engine and turn ignition switch
“OFF”.

Check the security ind. lighting.

NG

E

OK

INSPECTION END

Check voltage between combination meter
connector terminal

q

27

and ground.

Voltage: Battery voltage

OK

E

NG

Check harness for open or
short between fuse and
combination meter.

CHECK SECURITY INDICATOR LAMP.

OK

E

NG

Repair or replace combina-
tion meter.

CHECK HARNESS BETWEEN COMBI-
NATION METER AND NATS IMMU.
1. Disconnect combination meter and

NATS IMMU connector.

2. Check continuity between combination

meter terminal

q

40

and NATS IMMU

harness connector terminal

q

5

.

Continuity should exist.

3. Check continuity between combination

meter harness connector terminal

q

40

and ground.
Continuity should not exist.

OK

E

NG

Repair or replace harness.

CHECK NATS IMMU FUNCTION.
1. Connect combination meter connector

and NATS IMMU connector.

2. Check continuity between NATS IMMU

terminal

q

5

and ground.

Continuity should exist intermit-
tently.

OK

E

NG

NATS IMMU is malfunc-
tioning. Replace IMMU.

Perform initialization
with CONSULT-II.
For the operation of
initialization, refer to
“CONSULT-II opera-
tion manual NATS”.

INSPECTION END

YEL330D

YEL899E

YEL331D

H

H

H

H

H

H

H

H

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-241

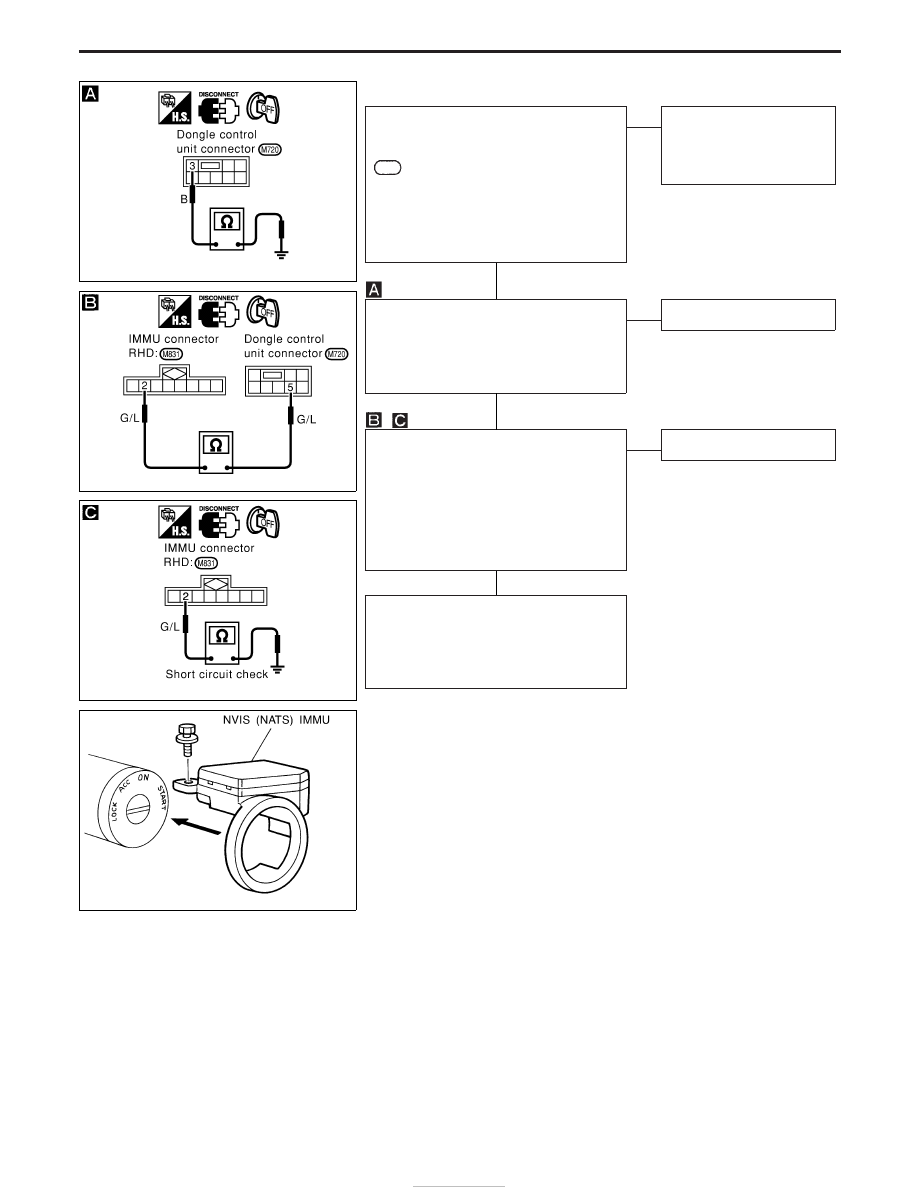

DIAGNOSTIC PROCEDURE 7

Perform initialization with CONSULT-II
Check the following harness connector
connection.

M720

Then initialize NATS. For the operation of
initialization, refer to “CONSULT-II opera-
tion manual NATS”.
Does the security indicator blink just
after the initialization?

No

E

Yes

System is OK.
(The malfunction is caused
by improper connector
connection.)

CHECK GROUND CIRCUIT FOR
DONGLE UNIT.
Check continuity between dongle control
unit terminal

q

3

and ground.

Continuity should exist.

Yes

E

No

Repair harness.

CHECK INTERFACE CIRCUIT.
1. Check continuity between IMMU termi-

nal

q

2

and dongle control unit terminal

q

5

(Open circuit check)

Continuity should exist.

2. Check continuity between IMMU termi-

nal

q

2

and ground. (Short circuit check)

Continuity should not exist.

Yes

E

No

Repair harness.

Dongle unit is malfunctioning.
1. Replace dongle control unit.
2. Perform initialization with CONSULT-II.

For the initialization procedure, refer to
“CONSULT-II operation manual NATS”.

How to Replace NATS IMMU

NOTE:

I

If NATS IMMU is not installed correctly, NATS system will
not operate properly and SELF-DIAG RESULTS on CON-
SULT-II screen will show “LOCK MODE” or “CHAIN OF
IMMU-KEY”.

YEL332D

YEL333D

YEL329D

SEL096WA

H

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-242

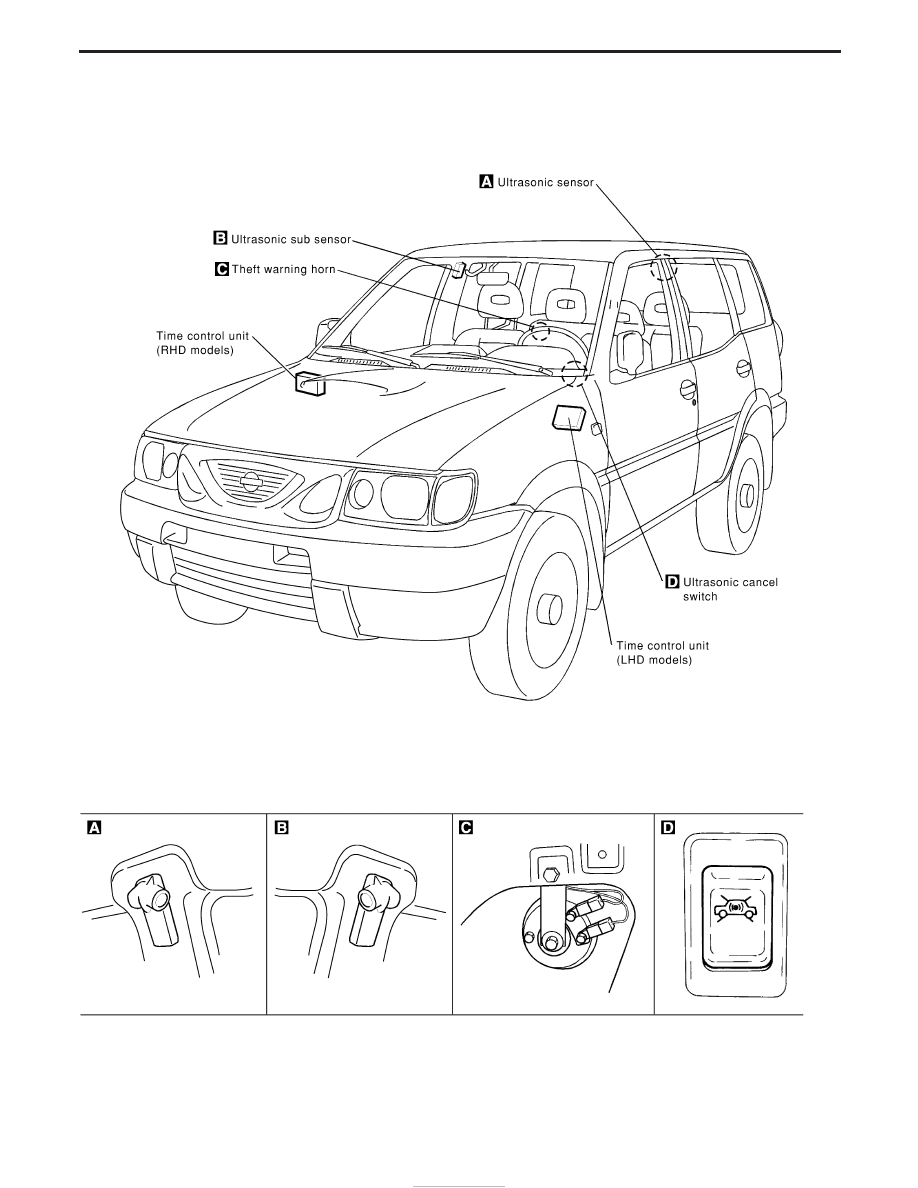

Components Parts and Harness Connector
Location

YEL335D

THEFT WARNING SYSTEM

EL-243
