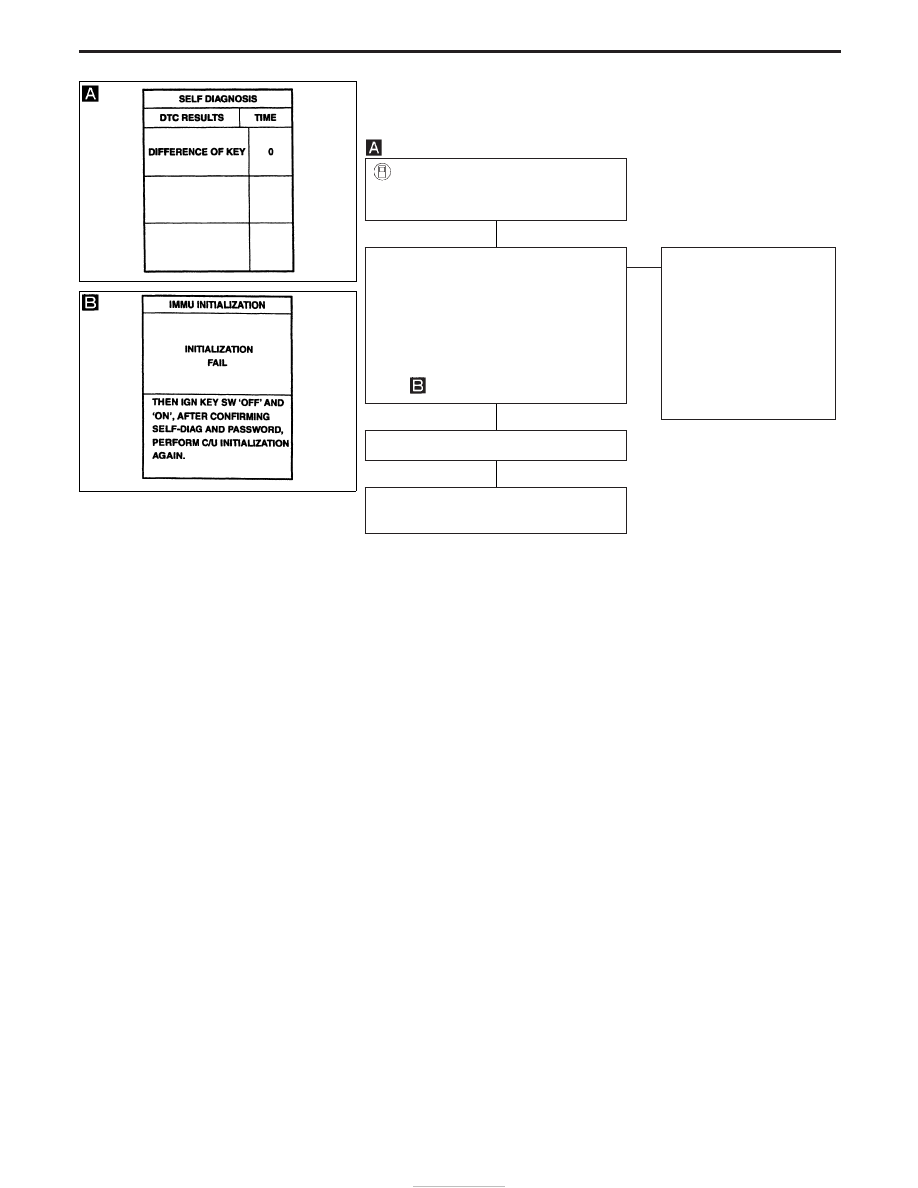

DIAGNOSTIC PROCEDURE 2

Self-diagnostic results:
“DIFFERENCE OF KEY” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “DIFFERENCE OF KEY”
displayed on CONSULT-II screen.

OK

PERFORM INITIALIZATION.
Perform initialization with CONSULT-II.
Re-register all NATS ignition key IDs.
For the initialization procedure, refer to
“CONSULT-II operation manual NATS”.
Can the system be initialized?
Note: If the initialization is not completed

or fails, CONSULT-II shows

message on the screen.

Yes

E

No

I

NATS IMMU is malfunc-
tioning.

1. Replace NATS IMMU.

Ref. part No. A

2. Perform initialization

with CONSULT-II.
For the initialization
procedure, refer to
“CONSULT-II operation
manual NATS”.

Start engine.

END
(Ignition key ID had been unregistered.)

YEL478B

YEL479B

H

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-236

DIAGNOSTIC PROCEDURE 3

Self-diagnostic results:
“CHAIN OF IMMU-KEY” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “CHAIN OF IMMU-KEY”
displayed on CONSULT-II screen.

OK

CHECK NATS IGNITION KEY ID CHIP.
Can the engine start with another regis-
tered NATS ignition key?

No

E

Yes

I

Ignition key ID chip is
malfunctioning.

1. Replace the ignition

key.
Ref. part No. E

2. Perform initialization

with CONSULT-II.
For the initialization
procedure, refer to
“CONSULT-II operation
manual NATS”.

CHECK NATS IMMU INSTALLATION.
Refer to “How to Replace NATS IMMU” in
EL-242.

OK

E

NG

Reinstall NATS IMMU cor-
rectly.

Is this vehicle equipped with dongle con-
trol unit (RHD models)?

Yes

E

No

IMMU is malfunctioning.
1. Replace NATS IMMU.

Ref part No. A

2. Perform initialization

with CONSULT-II
For the initialization
procedure, refer to
“CONSULT-II operation
manual NATS”.

q

A

YEL480B

H

H

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-237

q

A

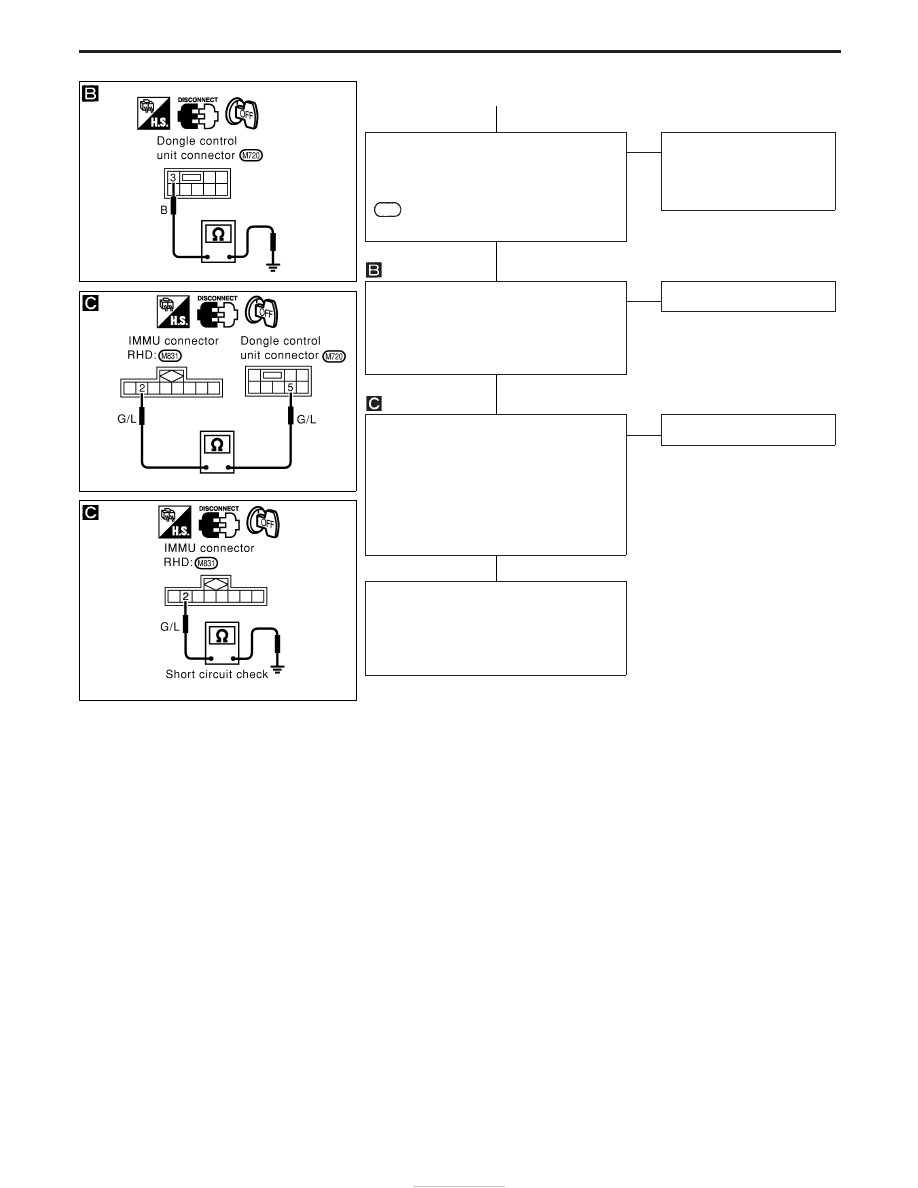

CHECK HARNESS CONNECTOR CON-
NECTION.
Check the following harness connector
connection.

M720

Does the engine start?

No

E

Yes

System is OK.
(The malfunction is caused
by improper connector
connection.)

CHECK GROUND CIRCUIT FOR
DONGLE UNIT.
Check continuity between dongle control
unit terminal

q

3

and ground.

Continuity should exist.

Yes

E

No

Repair harness.

CHECK INTERFACE CIRCUIT.
1. Check continuity between IMMU termi-

nal

q

2

and dongle control unit terminal

q

5

(Open circuit check)

Continuity should exist.

2. Check continuity between IMMU termi-

nal

q

2

and ground. (Short circuit check)

Continuity should not exist.

Yes

E

No

Repair harness.

Dongle unit is malfunctioning.
1. Replace dongle control unit.
2. Perform initialization with CONSULT-II.

For the initialization procedure, refer to
“CONSULT-II operation manual NATS”.

YEL327D

YEL328D

YEL329D

H

H

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-238

DIAGNOSTIC PROCEDURE 4

Self-diagnostic results:
“ID DISCORD, IMM-ECM” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “ID DISCORD, IMM-
ECM*” displayed on CONSULT-II
screen.

* “ID DISCORD, IMM-ECM”:

Registered ID of IMMU is in
discord with that of ECM.

PERFORM INITIALIZATION.
Perform initialization with CONSULT-II.
Re-register all NATS ignition key IDs.
For the initialization procedure, refer to
“CONSULT-II operation manual NATS”.
Can the system be initialized?
Note: If the initialization is not com-

pleted or fails, CONSULT-II shows

message on the screen.

Yes

E

No

I

ECM is malfunctioning.

1. Replace ECM.

Ref. part No. B

2. Perform initialization

with CONSULT-II.
For the initialization
procedure, refer to
“CONSULT-II operation
manual NATS”.

Start engine. (END)
(System initialization was not completed.
Ref. part No. F)

C2SDD01

YEL479B

H

H

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-239
