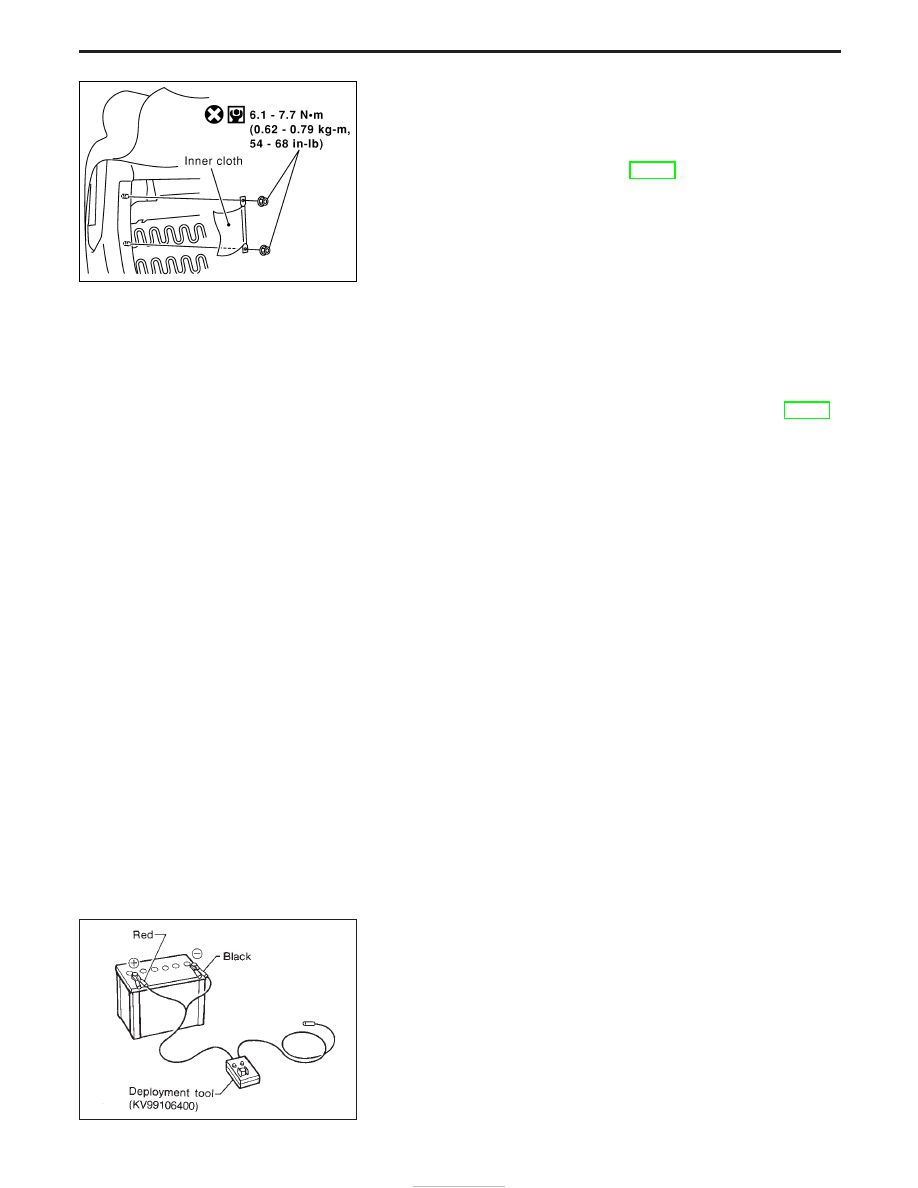

4. Secure the inner cloth which covers the front side air bag mod-

ule with new nuts.

5. Connect front side air bag module connector.
6. Close the seatback zipper.
7. Connect both battery cables.
8. Go to “SRS Operation Check”, (RS-38) and perform self-diag-

nosis to ensure entire SRS operates properly. (Use CON-
SULT-II or “AIR BAG” warning lamp.)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner

I

Before disposing of air bag module and seat belt pre-tensioner,
or vehicles equipped with such systems, deploy the systems.
If such systems have already been deployed due to an
accident, dispose of them as indicated in “DISPOSING OF AIR
BAG MODULE AND SEAT BELT PRE-TENSIONER” (RS-27).

I

When deploying the air bag module and seat belt pre-tensioner,
always use the Special Service Tool; Deployment tool
KV99106400.

I

When deploying the air bag module and seat belt pre-tensioner,
stand at least 5 m (16 ft) away from the deployment component.

I

When deploying air bag module and seat belt pre-tensioner, a
fairly loud noise is made, followed by smoke being released.
The smoke is not poisonous, however, be careful not to inhale
smoke since it irritates the throat and can cause choking.

I

Always activate one air bag module at a time.

I

Due to heat, leave air bag module unattended for more than 30
minutes after deployment. Also leave seat belt pre-tensioner
unattended for move than 10 minutes after deployment.

I

Be sure to wear gloves when handling a deployed air bag
module and seat belt pre-tensioner.

I

Never apply water to the deployed air bag module and seat belt
pre-tensioner.

I

Wash your hands clean after finishing work.

I

Place the vehicle outdoors with an open space of at least 6 m
(20 ft) on all sides when deploying air bag module and seat belt
pre-tensioner while mounted in vehicle.

I

Use a voltmeter to make sure the vehicle battery is fully
charged.

I

Do not dispose of the air bag module and seat belt pre-ten-
sioner un-deployed.

CHECKING DEPLOYMENT TOOL

Connecting to Battery

I

Place the vehicle outdoors with an open space of at least 6 m
(20 ft) on all sides.

I

Use a voltmeter to make sure the vehicle battery is fully
charged.

CAUTION:

The battery must show voltage of 9.6V or more.
Remove the battery from the vehicle and place it on dry wood
blocks approximately 5 m (16 ft) away from the vehicle.

SRS867

SRS005-B

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Side Air Bag Module (Cont’d)

RS-22

I

Wait 3 minutes after the vehicle battery is disconnected before
proceeding.

I

Connect red clip of deployment tool to battery positive terminal
and black clip to negative terminal.

Make sure the polarity is correct. The right side lamp in the
tool, marked “deployment tool power”, should glow with a
green light. If the right side lamp glows red, reverse the con-
nections to the battery.

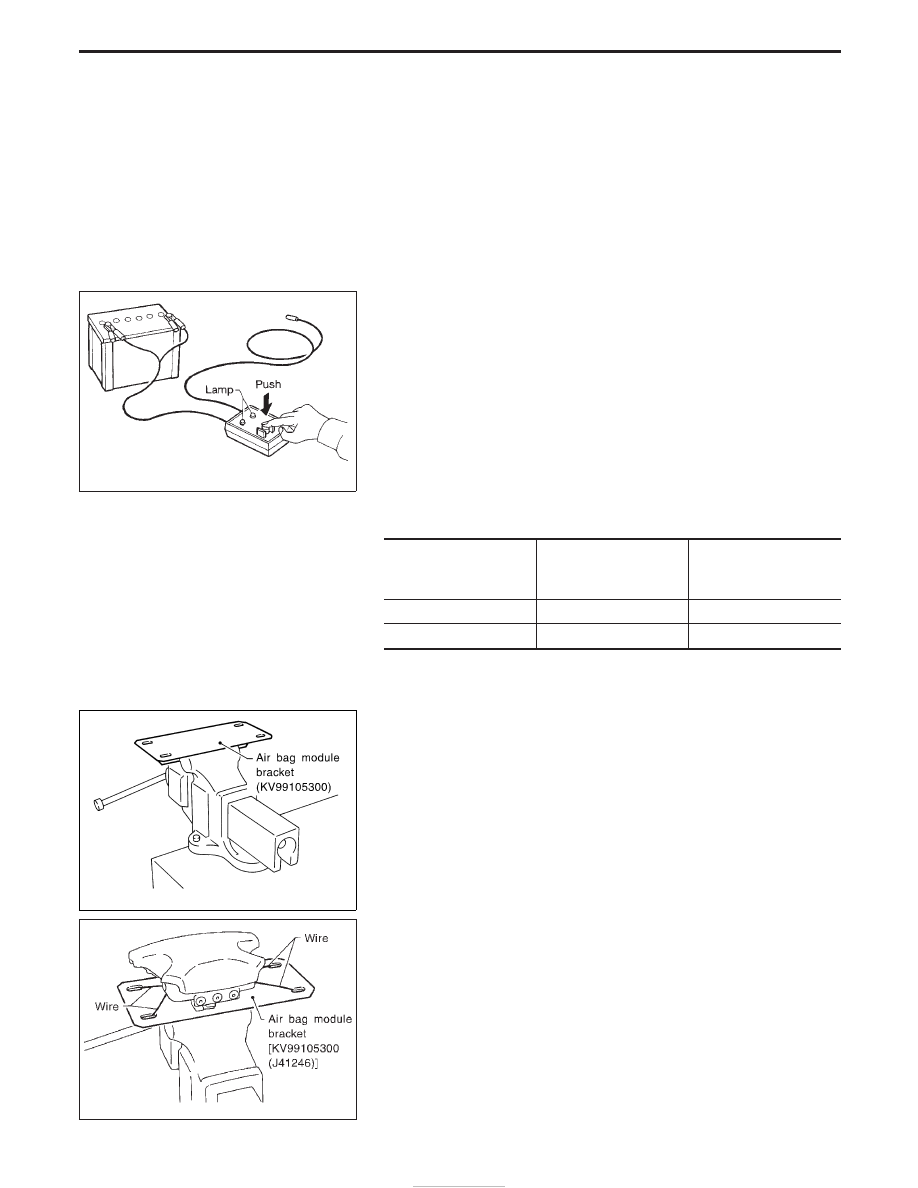

Deployment Tool Check

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

Air Bag Deployment Tool Lamp Illumination Chart
(Battery connected)

Switch operation

Left side lamp, green*

“AIR BAG CONNECTOR

VOLTAGE”

Right side lamp, green*

“DEPLOYMENT TOOL

POWER”

OFF

OFF

ON

ON

ON

ON

*: If this lamp glows red, the tool is connected to the battery incorrectly. Reverse

the connections and make sure the lamp glows green.

DEPLOYMENT PROCEDURES FOR AIR BAG MODULE
(OUTSIDE OF VEHICLE)

Unless the vehicle is being scrapped, deploying the air bag in the
vehicle is not recommended. This may cause damage to the
vehicle interior.
Anchor air bag module bracket (KV99105300) in a vise secured to
a firm foundation during deployment.

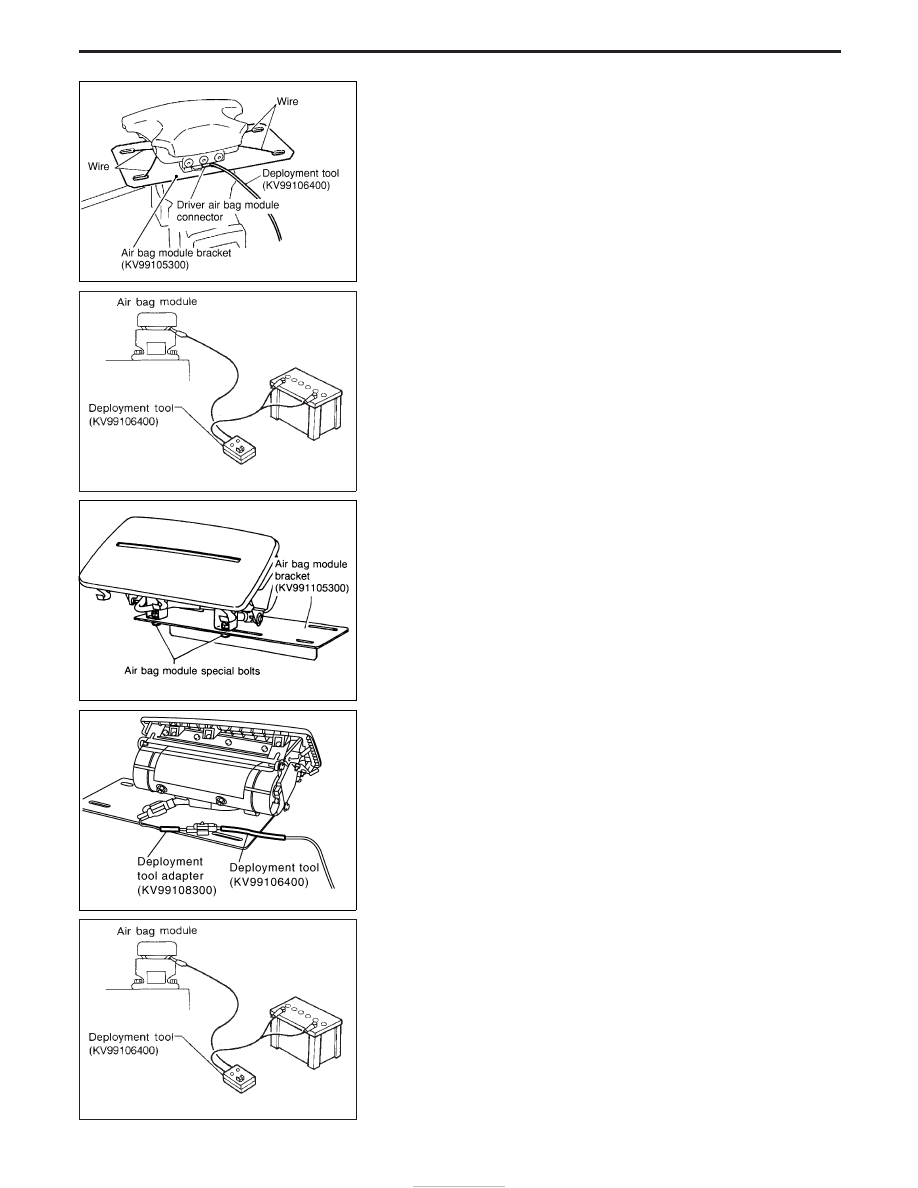

Deployment of Driver Air Bag Module (Outside of
vehicle)

1. Using wire, secure driver air bag module to air bag module

bracket (SST: KV99105300) at two places.

CAUTION:

Use wire of at least 1 mm (0.04 in) diameter.
2. Firmly secure air bag module bracket (SST: KV99105300) with

driver air bag module attached, in a vise.

SBF266H

SRS232-E

SRS233

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner (Cont’d)

RS-23

3. Connect deployment tool adapter (SST: KV99109800) to

deployment (SST: KV99106400) connector and driver air bag
module connector.

4. Connect red clip of deployment tool to battery positive terminal

and black clip to negative terminal.

5. The lamp on the right side of the tool, marked “deployment tool

power”, should glow green, not red.

6. Press the button on the deployment tool. The left side lamp on

the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the driver air bag module, stand at least 5 m
(16 ft) away from the driver air bag module.

Deployment of Front Passenger Air Bag Module
(Outside of vehicle)

1. Secure the passenger air bag module on the air bag module

bracket (SST: KV99105300), using the modules special bolts.

2. Firmly anchor the air bag module bracket in a vise.

3. Connect deployment tool adapter (SST: KV99108300) to

deployment tool (SST: KV99106400) connector and front pas-
senger air bag module connector.

4. Connect red clip of deployment tool to battery positive terminal

and black clip to negative terminal.

5. The lamp on the right side of the tool, marked “deployment tool

power”, should glow green, not red.

6. Press the button on the deployment tool. The left side lamp on

the tool, marked “air bag connector voltage”, will illuminate and
the front passenger air bag module will deploy.

CAUTION:

I

When deploying the front passenger air bag module, do
not stand on the deploying side.

I

Stand at least 5 m (16 ft) away from the front passenger air
bag module.

NRS112

SRS020-A

NRS022

YRS130

SRS020-A

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner (Cont’d)

RS-24

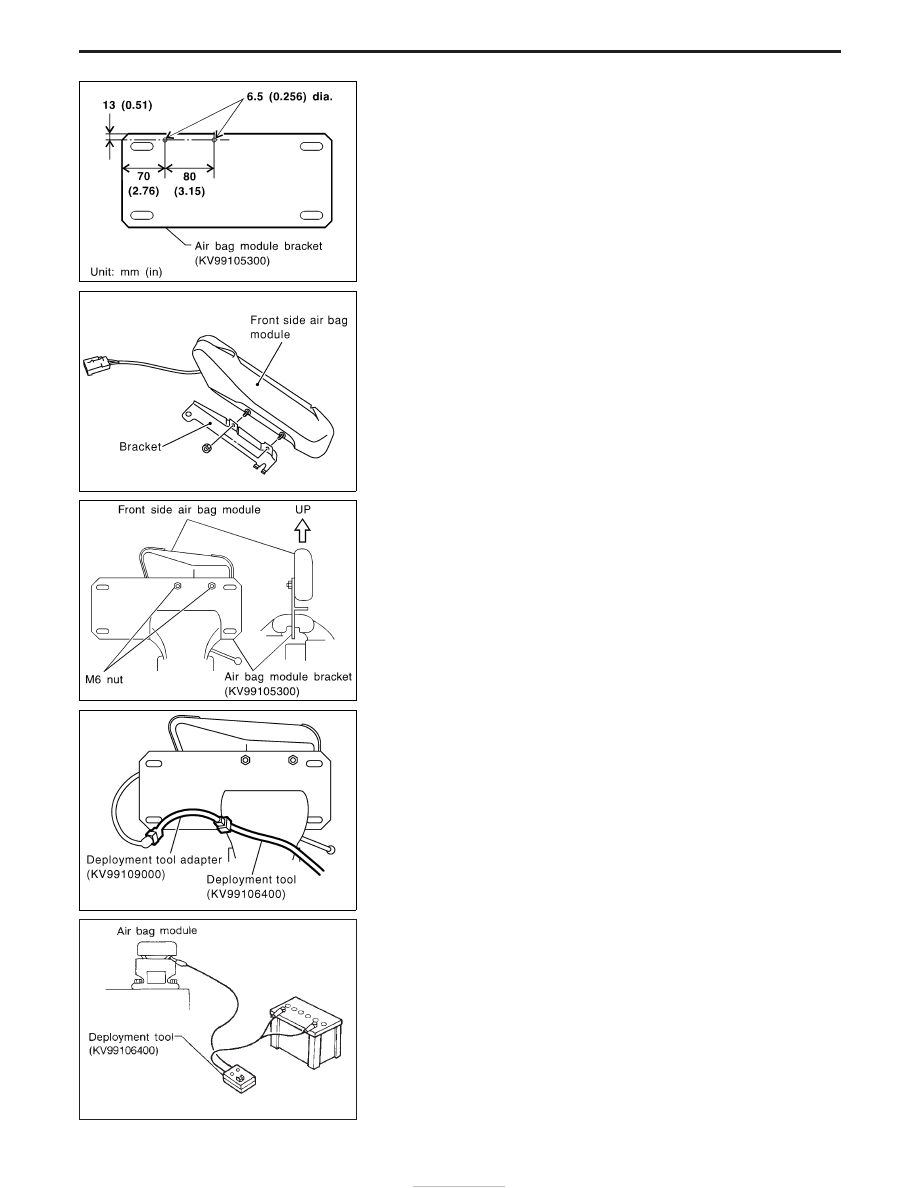

Deployment of Front Side Air Bag Module (Built-in type)
(Outside of vehicle)

1. Make 6.5 mm (0.256 in) diameter holes in air bag module

bracket (SST: KV99105300) at the position shown in figure at
left.

2. Firmly secure air bag module bracket (SST: KV99105300) in a

vise.

3. Remove nuts then remove the bracket from front side air bag

module.

4. Insert the stud bolts of side air bag module into the two holes

in air bag module bracket (held in vise) and fix them with two
M6 nuts.

CAUTION:

Side air bag module should be secured to air bag module
bracket (SST: KV99105300) in a vise with stud bolt side setting
bottom.

5. Connect deployment tool adapter (SST: KV99109000) to

deployment tool (SST: KV99106400) connector and connector
on air bag module.

6. Connect red clip of deployment tool to battery positive terminal

and black clip to negative terminal.

7. The lamp on the right side of the tool, marked “deployment tool

power”, should glow green, not red.

8. Press the button on the deployment tool. The left side lamp on

the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the air bag module, stand at least 5 m (16 ft)
away from the air bag module.

SRS490-C

SRS871

SRS628-B

YRS100

SRS020-A

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner (Cont’d)

RS-25
