NOTE:

I

To install, reverse the removal procedure sequence.

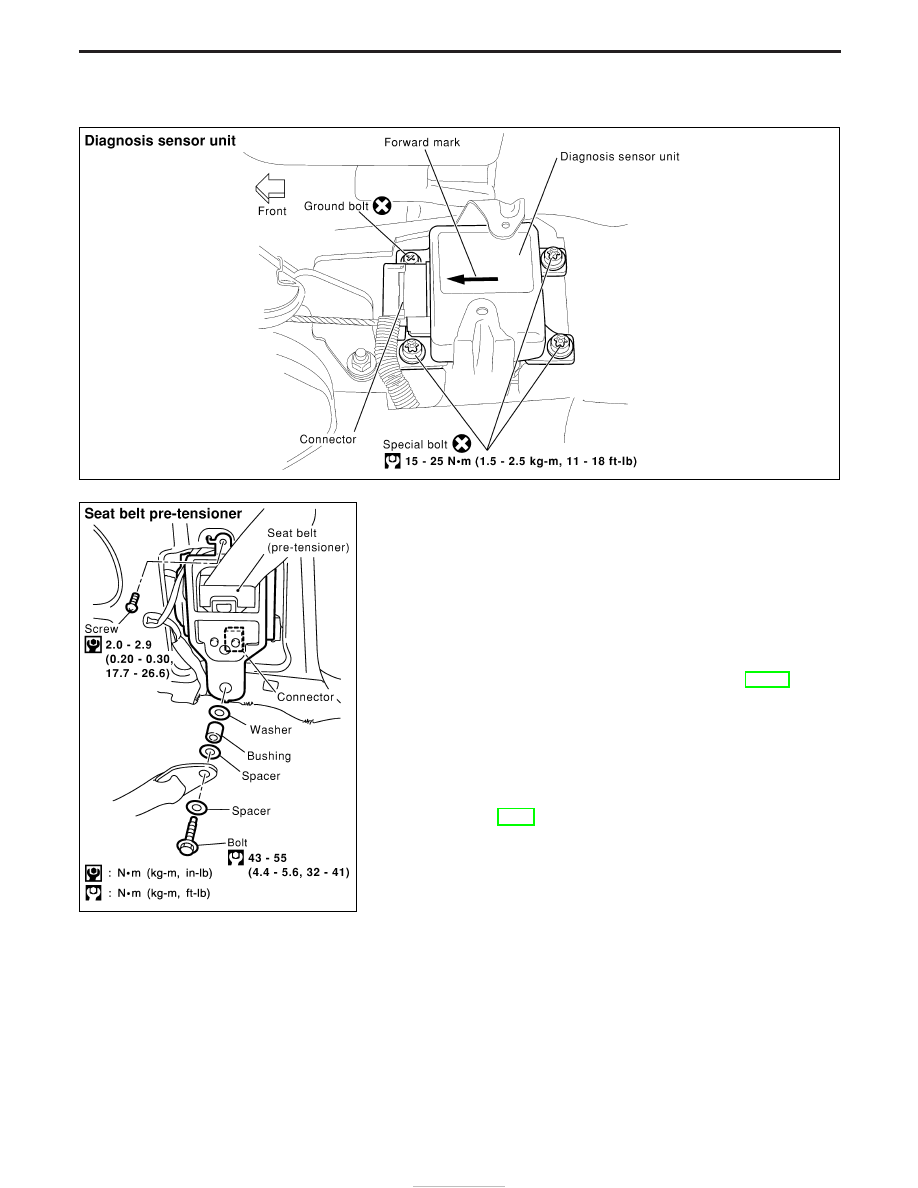

Front Seat Belt Pre-tensioner

REMOVAL AND INSTALLATION

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Check front seat front belt pre-tensioner with load limiter
for proper installation.

I

After replacement of front seat belt pre-tensioner, check
SRS function and perform self-diagnosis for SRS.

I

Refer to “SRS Operation Check” for details. (RS-38)

I

Do not attempt to disassemble front seat belt pre-tensioner
with load limiter.

I

Replace front seat belt pre-tensioner if it has been dropped
or sustained an impact.

I

Do not expose front seat belt pre-tensioner to tempera-
tures exceeding 80°C (176°F).

For removal of front seat belt pre-tensioner, refer to “Front Seat
Belt” for details. (RS-4)
NOTE:

I

To install, reverse the removal procedure sequence.

YRS071

YRS072

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Diagnosis Sensor Unit (Cont’d)

RS-14

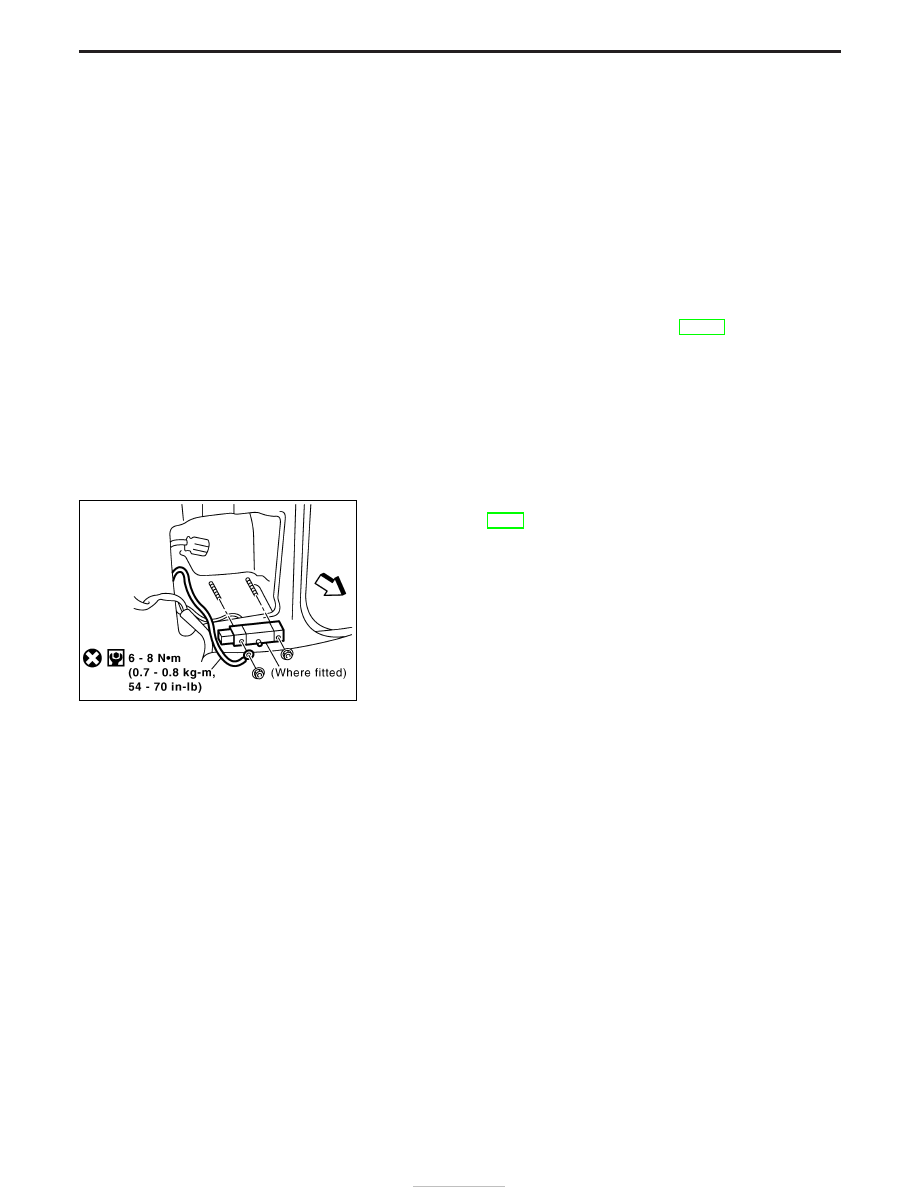

Side Air Bag (Satellite) Sensor

REMOVAL AND INSTALLATION

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Do not use old bolts coated with bonding agent after
removal; replace with new ones.

I

Check side air bag (satellite) sensor for proper installation.

I

Check side air bag (satellite) sensor to ensure they are free
of deformities, dents, cracks or rust. If it shows any visible
signs of damage, replace it with new one.

I

After replacement of side air bag (satellite) sensor, check
SRS function and perform self-diagnosis for SRS. Refer to
“SRS Operation Check” for details. (RS-38)

I

Do not attempt to disassemble side air bag (satellite) sen-
sor.

I

Replace side air bag (satellite) sensor if it has been
dropped or sustained an impact.

1. Remove front seat belt pre-tensioner. Refer to “Front Seat Belt”

for details. (RS-4)

2. Disconnect side air bag (satellite) sensor connector.
3. Remove bolt and nuts from side air bag (satellite) sensor unit.

Then remove the (satellite) sensor.

NOTE:

I

To install, reverse the removal procedure sequence.

I

Face the connector rearward and the label upward.

YRS122

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-15

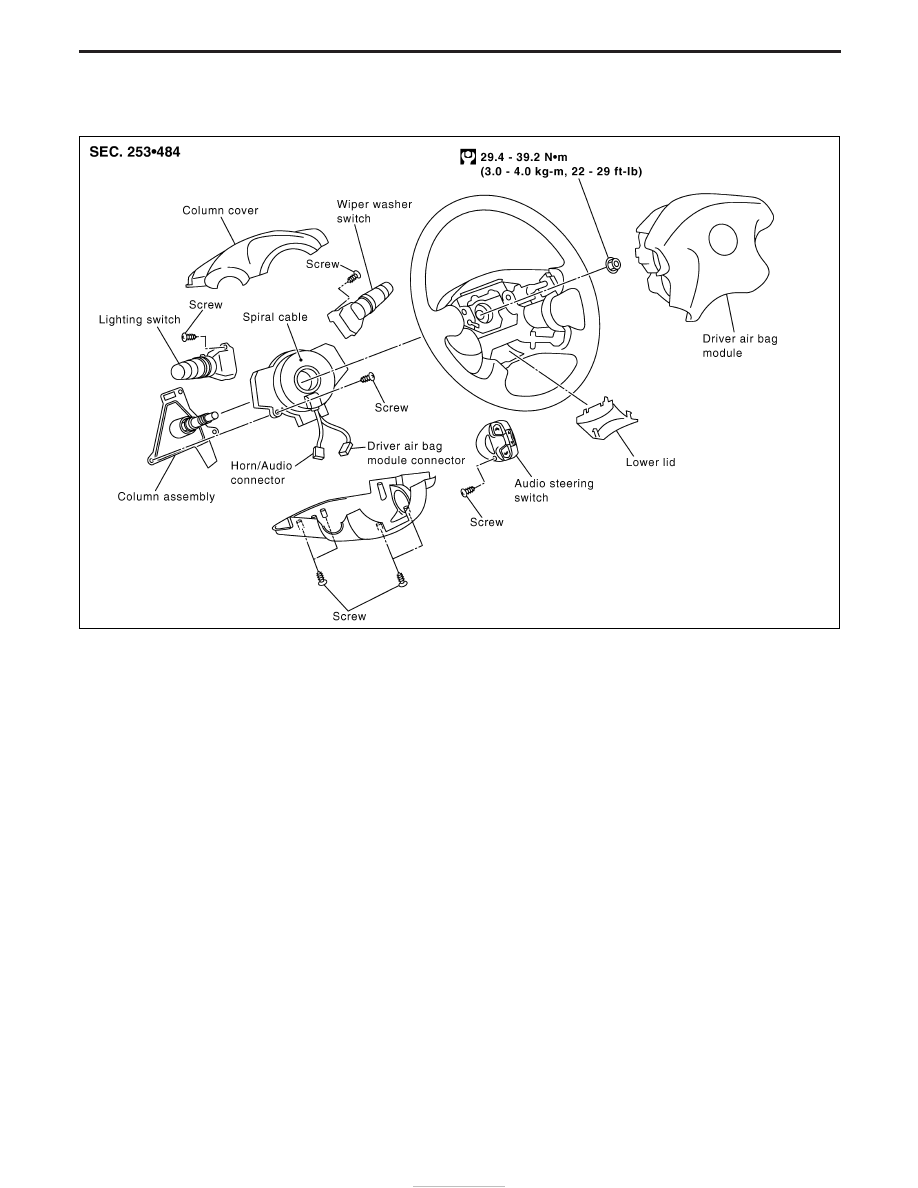

Driver Air Bag Module and Spiral Cable

REMOVAL AND INSTALLATION

REMOVAL

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of driver air bag module.

YRS107

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-16

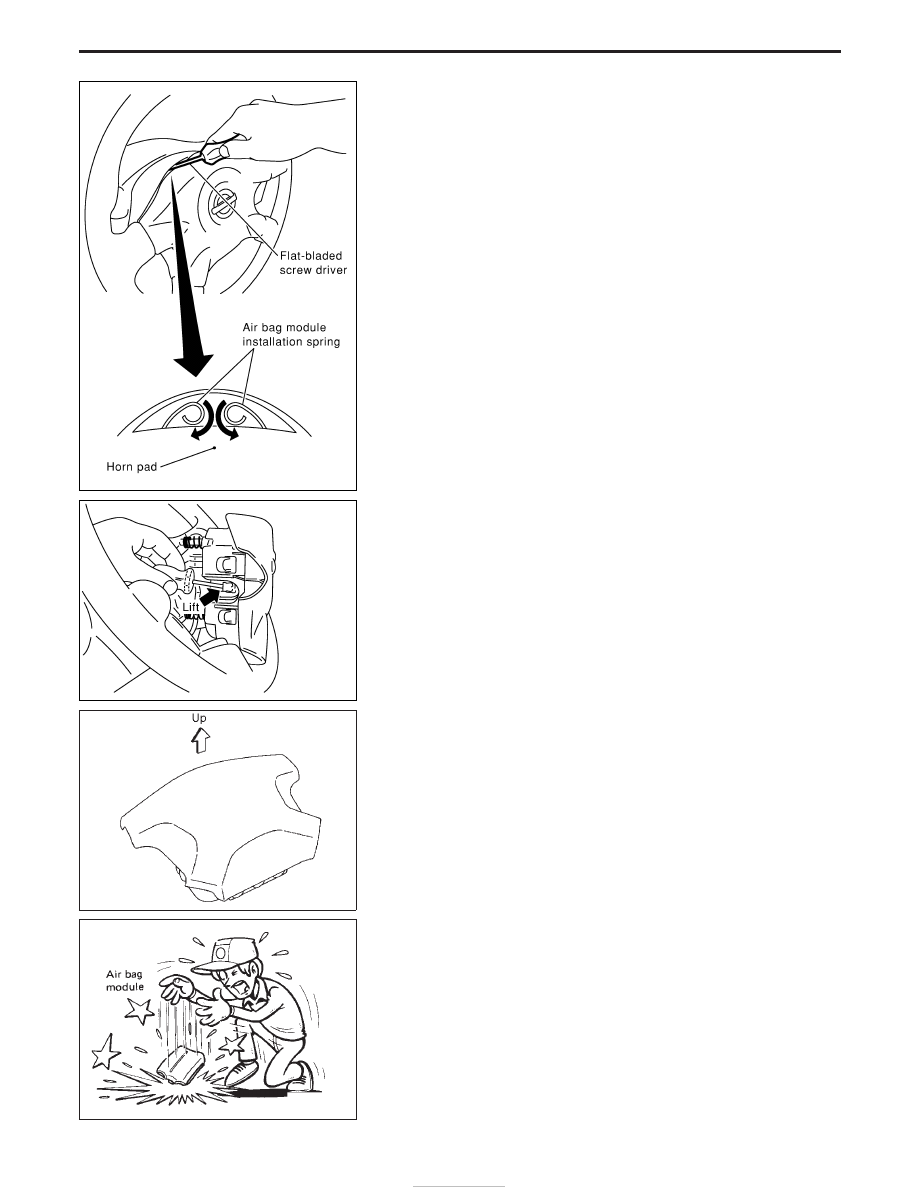

1. Push the top of horn pad downward.
2. Rotate the air bag module installation spring to inner direction

with a flat-bladed screwdriver, and remove air bag module.

3. Lift the black locking clip with a flat-bladed screw driver and

disconnect air bag module harness connector. Disconnect horn
connector.

CAUTION:

I

Always place driver air bag module with pad side facing
upward.

I

Do not attempt to disassemble driver air bag module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new ones.

I

Do not insert any foreign objects (screwdriver, etc.) into
driver air bag module connector.

I

Replace driver air bag module if it has been dropped or
sustained an impact.

I

Do not expose the driver air bag module to temperatures
exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the driver air bag module.

MHIA0017E

YRS124

SRS443

SBF814E

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable
(Cont’d)

RS-17
