4. Set steering wheel in the neutral position.
5. Disconnect horn connector (or horn/audio connector) and

remove nut.

6. Remove steering wheel.

CAUTION:

I

Do not tap or bump the steering wheel.

7. Remove steering column cover.

8. Disconnect in order the air bag module connector and the

(horn/audio steering switch) connector behind the spiral cable.

9. Remove spiral cable securing screws, and while pushing the

upper plastic tab, remove the spiral cable.

CAUTION:

I

Do not attempt to disassemble spiral cable.

I

Do not apply lubricant to the spiral cable.

INSTALLATION

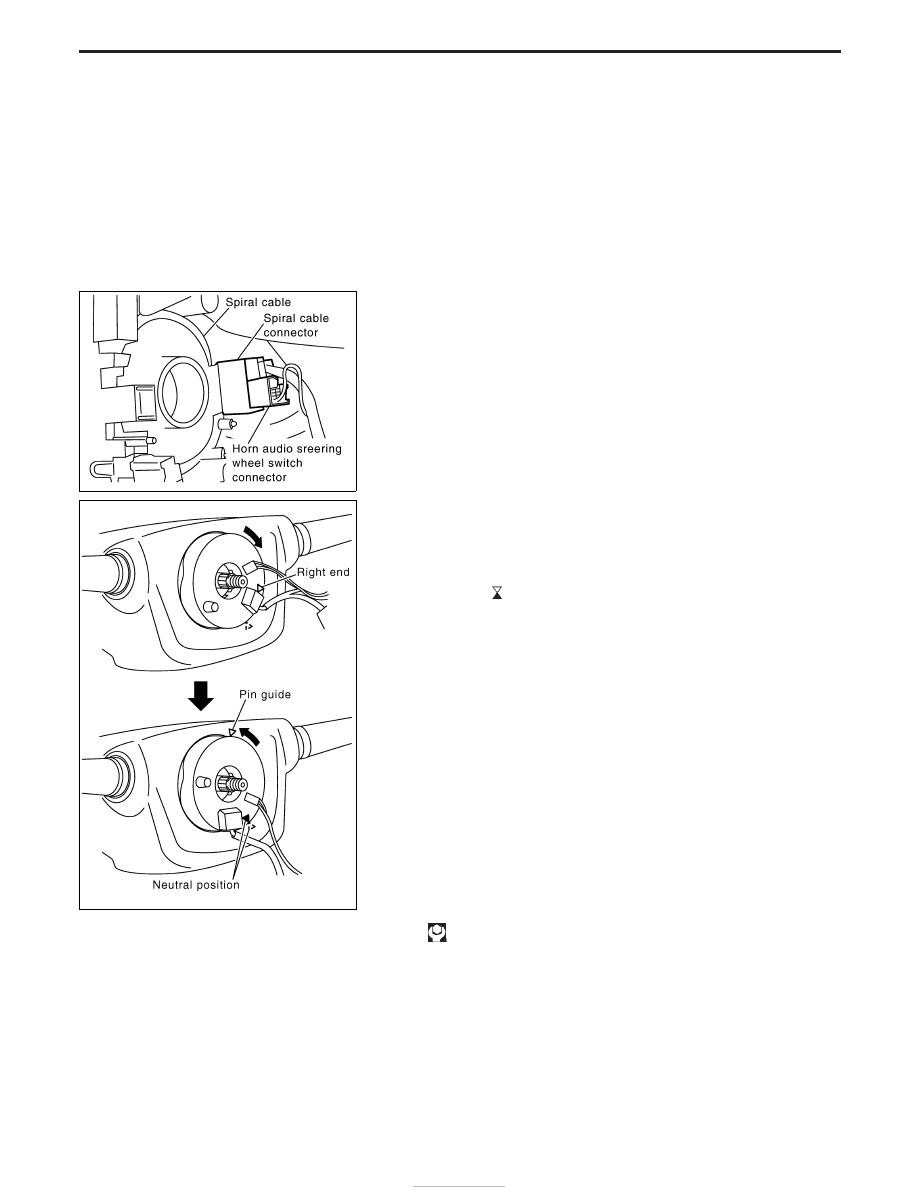

1. Set the front wheels in the straight-ahead position.
2. Make sure that the spiral cable is in the neutral position.

The neutral position is detected by turning left (counterclock-
wise) about 2.5 revolutions from the right end position. Align the
two marks (

).

CAUTION:

I

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.

I

Also, with the steering linkage disconnected, the cable
may snap by turning the steering wheel beyond the limited
number of turns. The spiral cable can be turned up to
about 2.5 turns from the neutral position to both the right
and left.

3. Connect spiral cable connector in the reverse order of discon-

necting and tighten with screws.

4. Install steering column covers. And make sure the harness do

not get caught between inner steering cover and steering col-
umn.

5. Install steering wheel, aligning with spiral cable pin guides, and

pull spiral cable through.

6. Connect horn connector (or horn/audio steering switch connec-

tor) and engage spiral cable with pawls in steering wheel. Move
driver air bag module connector away from steering wheel
lower lid opening.

7. Tighten nut.

: 30 - 40 N

⋅

m (3.1 - 4.1 kg-m, 22 - 30 ft-lb)

YRS125

YRS123

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable
(Cont’d)

RS-18

8. Install steering switch.

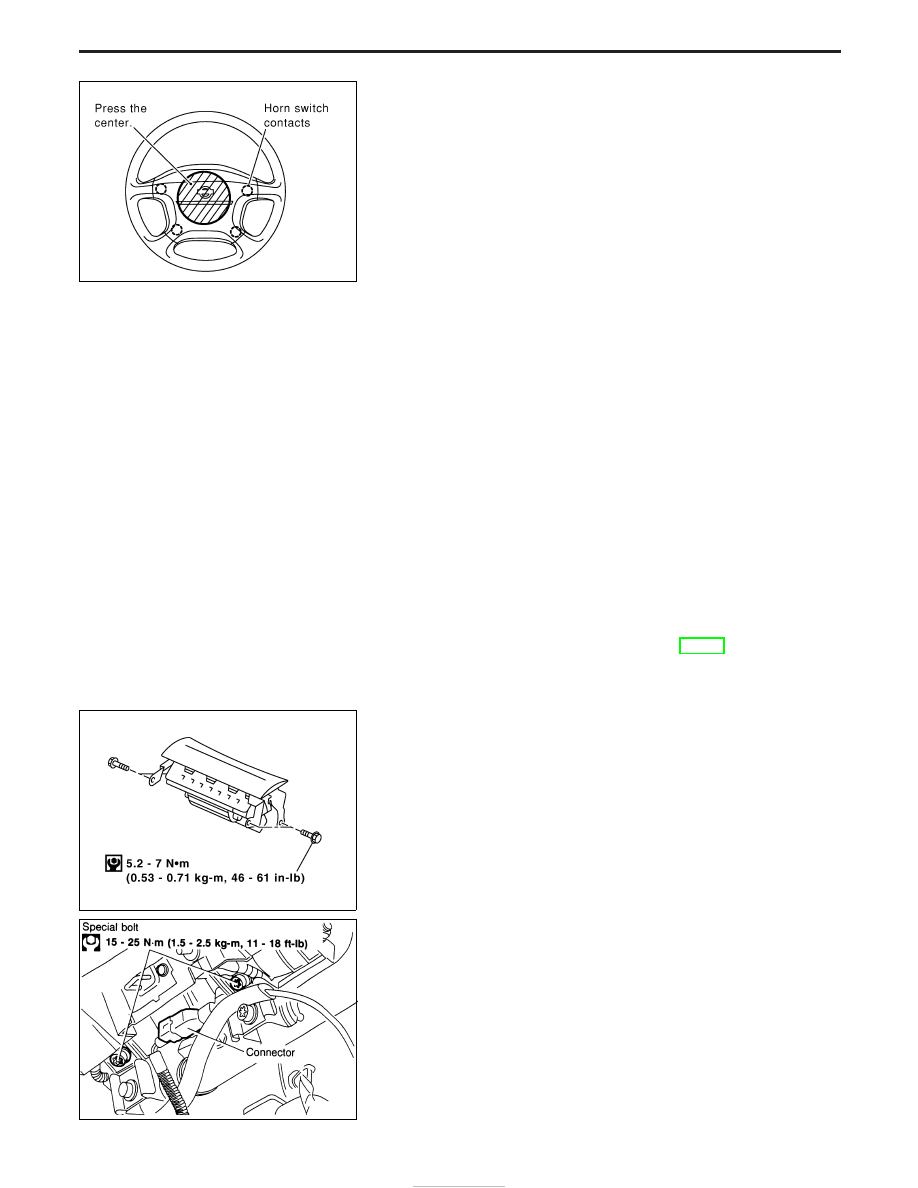

9. Install the air bag module by pressing the center of the horn to

make the contacts (RH, LH) ON.

10. Connect driver air bag module connector, and push the black

locking clip to secure the connector to the air bag module.

11. Conduct self-diagnosis to ensure entire SRS operates properly.

(Use CONSULT-II or warning lamp check.)
Before performing self-diagnosis, connect both battery cables.

12. Turn steering wheel to the left end and then to the right end fully

to make sure that spiral cable is set in the neutral position.
If “AIR BAG” warning lamp blinks or stays ON (at the user
mode), it shows the spiral cable may be snapped due to its
improper position. Perform self-diagnosis again (use CON-
SULT-II or warning lamp). If a malfunction is detected, replace
the spiral cable with a new one.

13. Perform self-diagnosis again to check that no malfunction is

detected.

Front Passenger Air Bag Module

REMOVAL

CAUTION:

Before servicing SRS, turn the ignition switch off, disconnect
both battery cables and wait for at least 3 minutes.
Always work from the side of (or under) front passenger air
bag module.
1. Remove glove box assembly. Refer to BT-16, “INSTRUMENT

PANEL ASSEMBLY” for details.

2. Disconnect inflator connector.

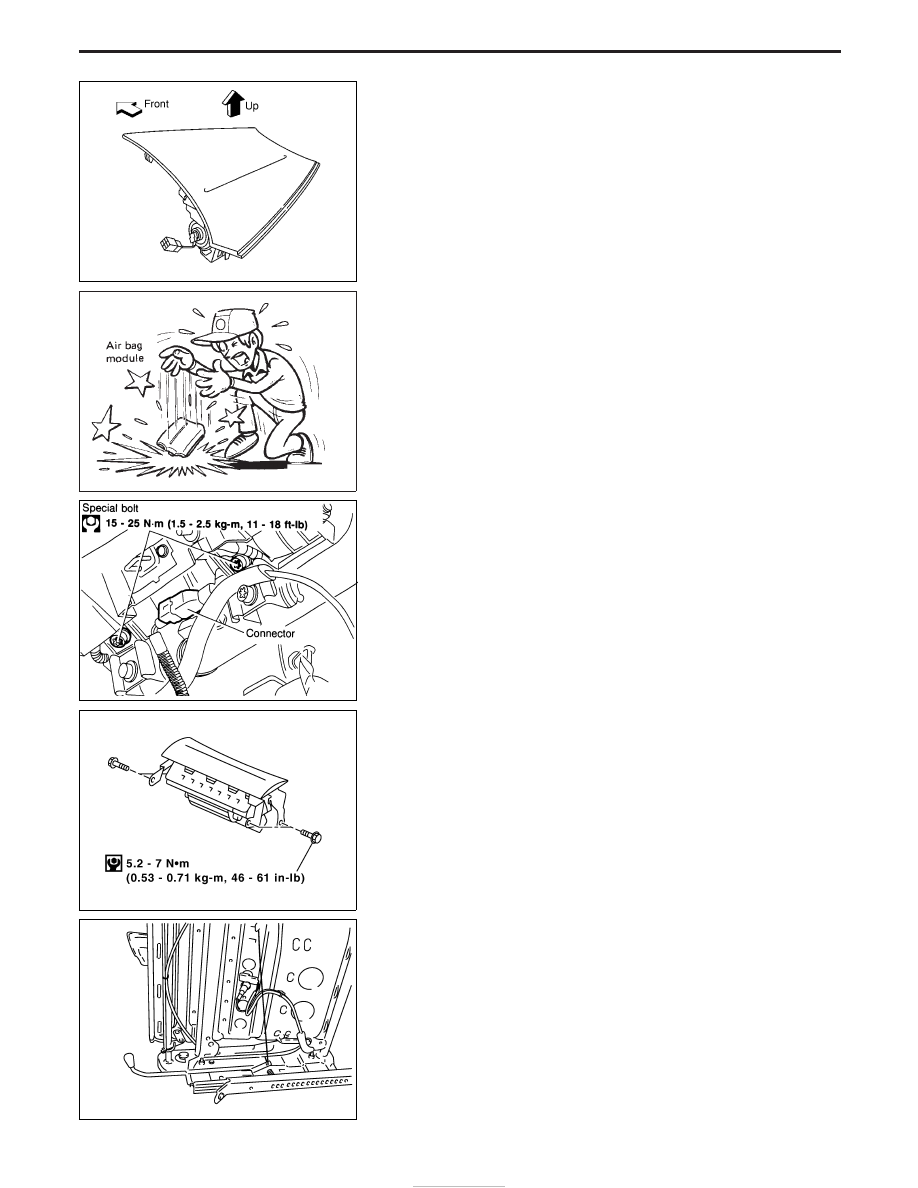

3. Remove bolts holding the passenger air bag module to the

instrument panel.

4. Remove upper special bolts, as indicated.
5. Remove the passenger air bag module.

SHIA0184E

YRS126

NRS046

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable
(Cont’d)

RS-19

CAUTION:

I

Always place front passenger air bag module with pad side
facing upward.

I

Do not attempt to disassemble front passenger air bag
module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new coated bolts.

I

Do not insert any foreign objects (screwdriver, etc.) into
front passenger air bag module connector.

I

Replace front passenger air bag module if it has been
dropped or sustained an impact.

I

Do not expose the front passenger air bag module to tem-
peratures exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the front passenger air bag module.

I

After front passenger air bag inflates, the front instrument
panel assembly should be replaced if damaged.

INSTALLATION

CAUTION:

I

Always work from the side of or under front passenger air
bag module.

1. Install front passenger air bag module. Tighten special bolts

and side mounting bolts to the specified torque as shown in the
figure.

I

Ensure harness is not caught between rear of front passenger
air bag module and steering member.

2. Connect the front passenger air bag module connector.
3. Install glove box.
4. Connect both battery cables.
5. Conduct self-diagnosis to ensure entire SRS operates properly.

(Use CONSULT-II or warning lamp check.)

Front Side Air Bag Module

REMOVAL

CAUTION:

I

Before servicing SRS, turn the ignition switch OFF, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the rear of the front side air bag mod-
ule.

1. Disconnect front side air bag module connector under the seat.
2. Open the seatback zipper.

NRS110

SBF814E

NRS046

YRS126

YRS127

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Passenger Air Bag Module (Cont’d)

RS-20

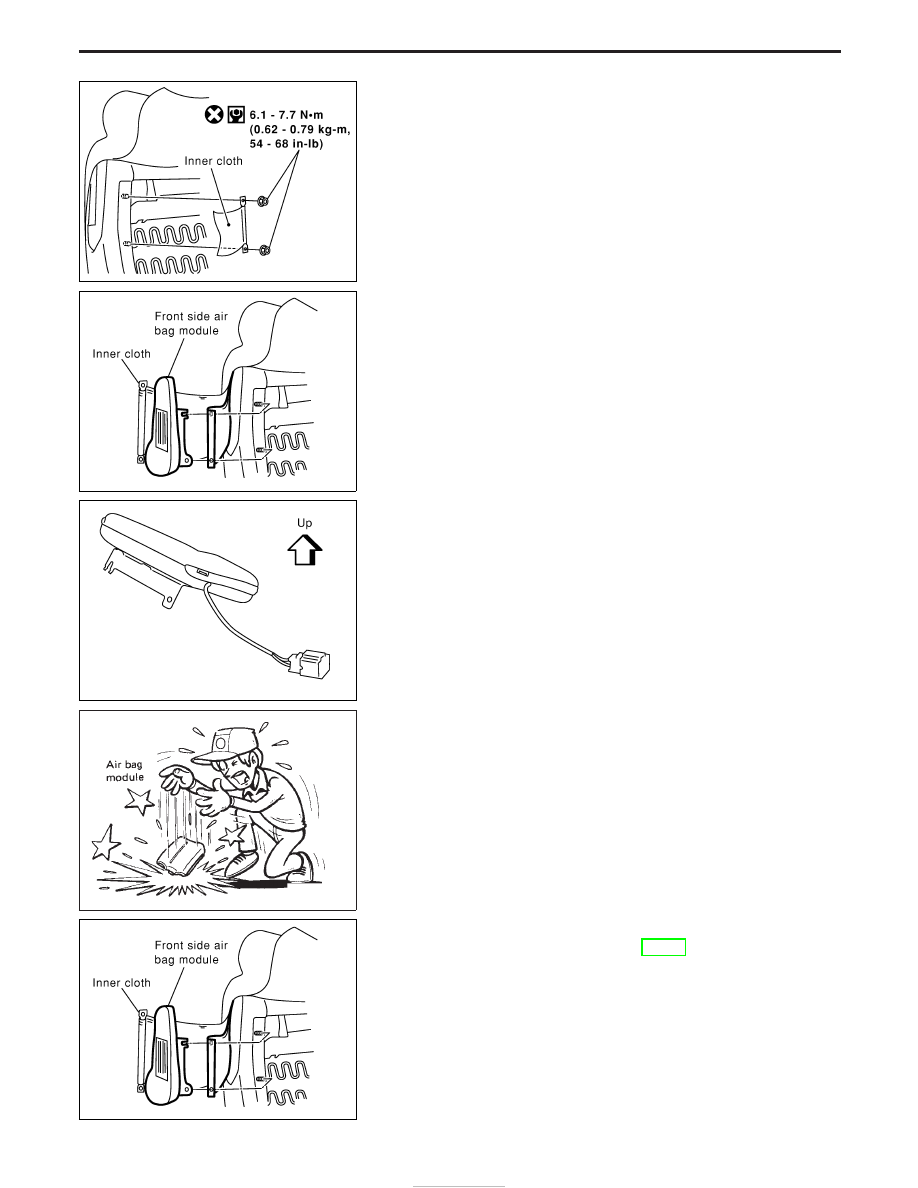

3. Pull up the seatback trim.
4. Remove the nuts coated with bonding agent, securing front

side air bag and the inner cloth with seatback frame.

5. Remove inner cloth.
6. Remove front side air bag connector. Front side air bag mod-

ule can then be removed.

CAUTION:

I

Always place the front side air bag module standing with
the stud bolt side setting bottom.

I

Do not attempt to disassemble front side air bag module.

I

Do not use old nuts after removal; replace with new nuts.

I

Do not insert any foreign objects (screwdriver, etc.) into
front side air bag module connector.

I

Replace front side air bag module if it has been dropped
or sustained an impact.

I

Do not expose the front side air bag module to tempera-
tures exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the front side air bag module.

I

After front side air bag inflates, all parts of front seatback
(including front seatback frame) should be replaced.

INSTALLATION

1. Install the seatback trim. Refer to BT-34, “Front Seat”.
2. Install front side air bag module on seatback frame.
3. Install front side air bag connector.

SRS867

SRS885

SRS869

SBF814E

SRS885
