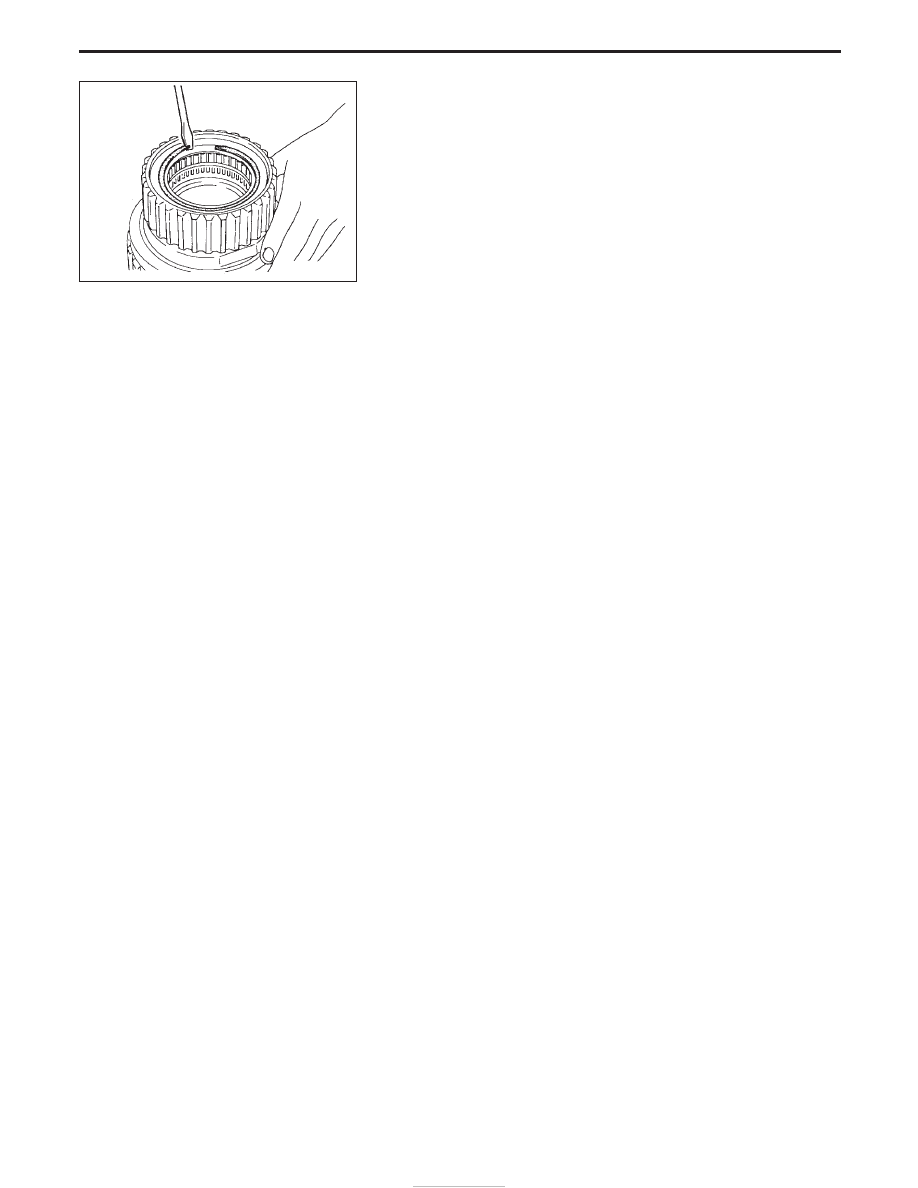

4. Install side plate onto forward clutch drum.
5. Install snap ring onto forward clutch drum.

SAT887A

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-172

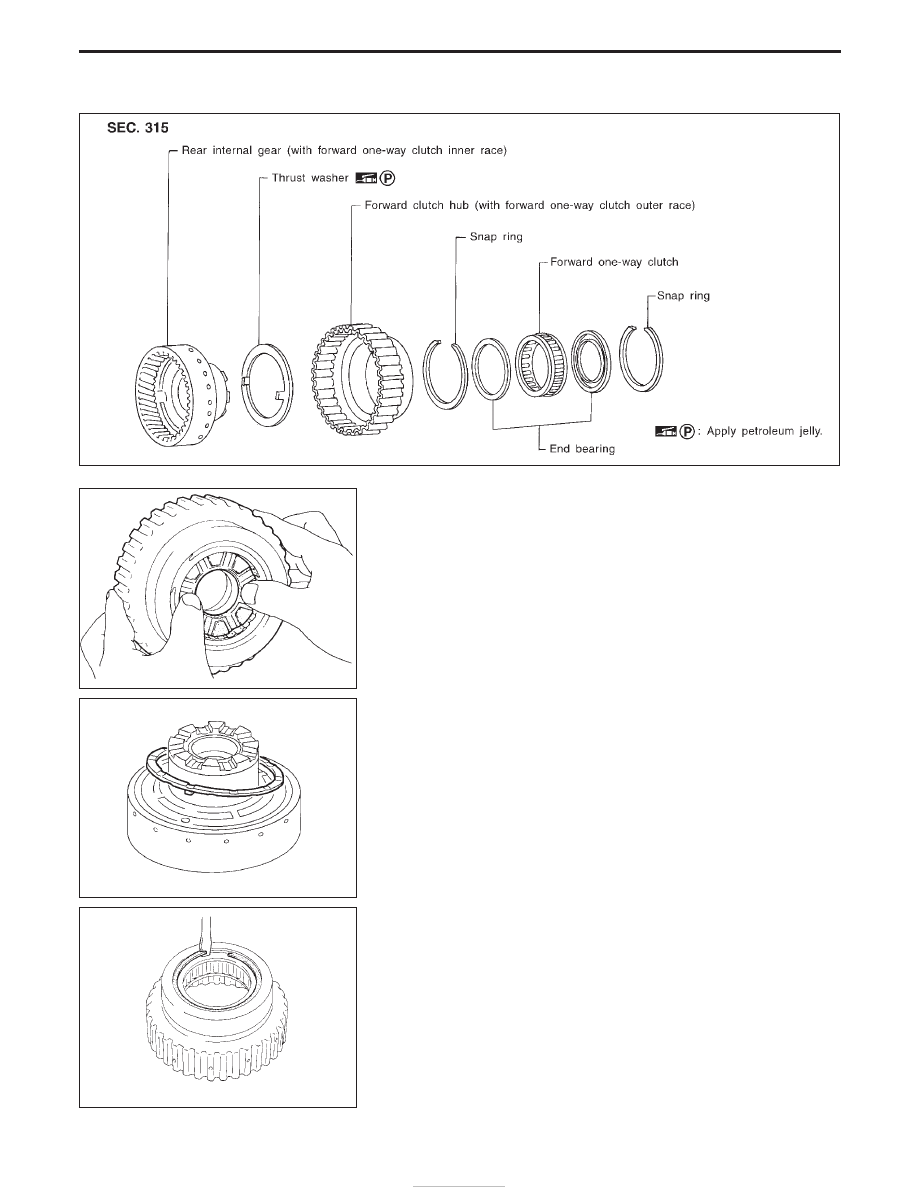

Rear Internal Gear and Forward Clutch Hub

DISASSEMBLY

1. Remove rear internal gear by pushing forward clutch hub for-

ward.

2. Remove thrust washer from rear internal gear.

3. Remove snap ring from forward clutch hub.

SAT896AA

SAT897A

SAT898A

SAT899A

REPAIR FOR COMPONENT PARTS

AT-173

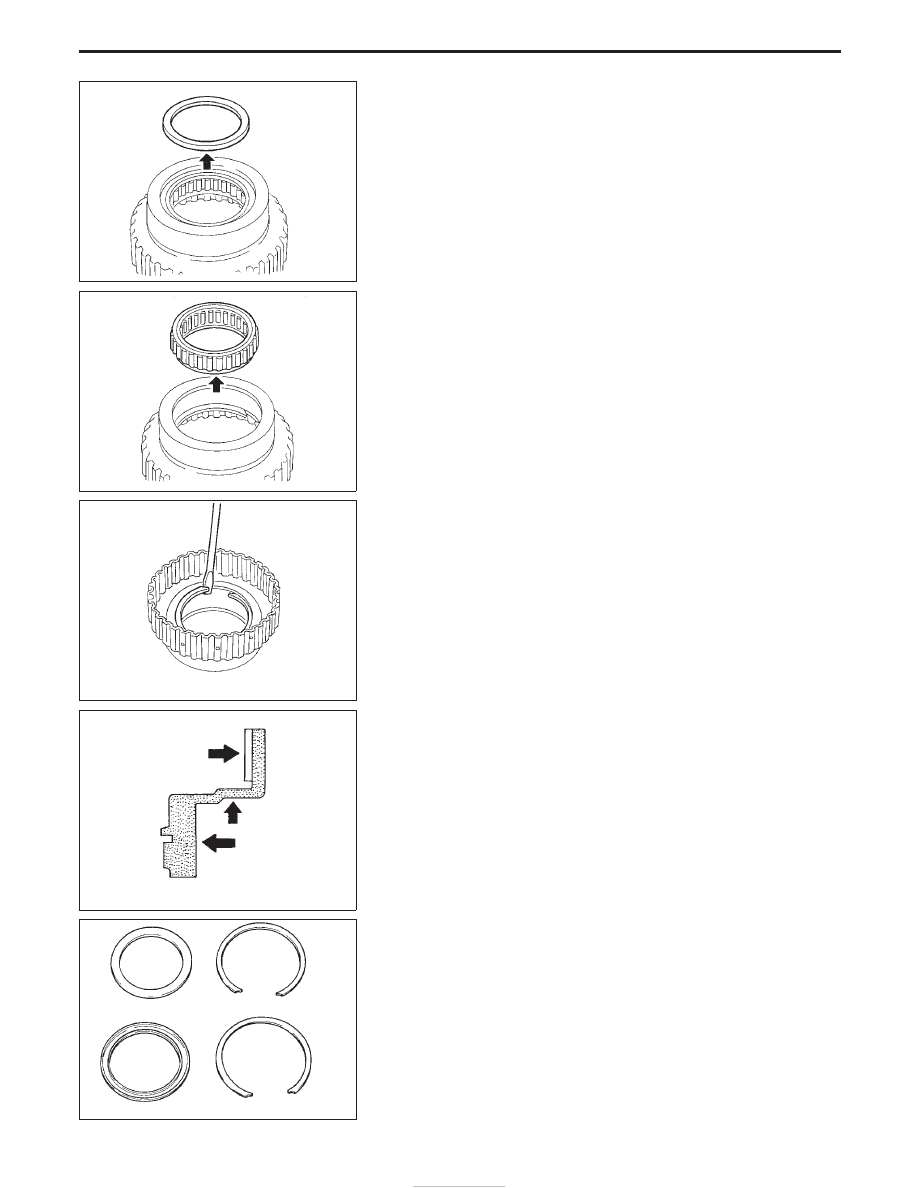

4. Remove end bearing.

5. Remove forward one-way clutch and end bearing as a unit from

forward clutch hub.

6. Remove snap ring from forward clutch hub.

INSPECTION

Rear internal gear and forward clutch hub

I

Check gear for excessive wear, chips or cracks.

I

Check frictional surfaces of forward one-way clutch and thrust
washer for wear or damage.

I

Check spline for wear or damage.

Snap ring and end bearing

I

Check for deformation or damage.

SAT900A

SAT955A

SAT901A

SAT902A

SAT903A

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub
(Cont’d)

AT-174

ASSEMBLY

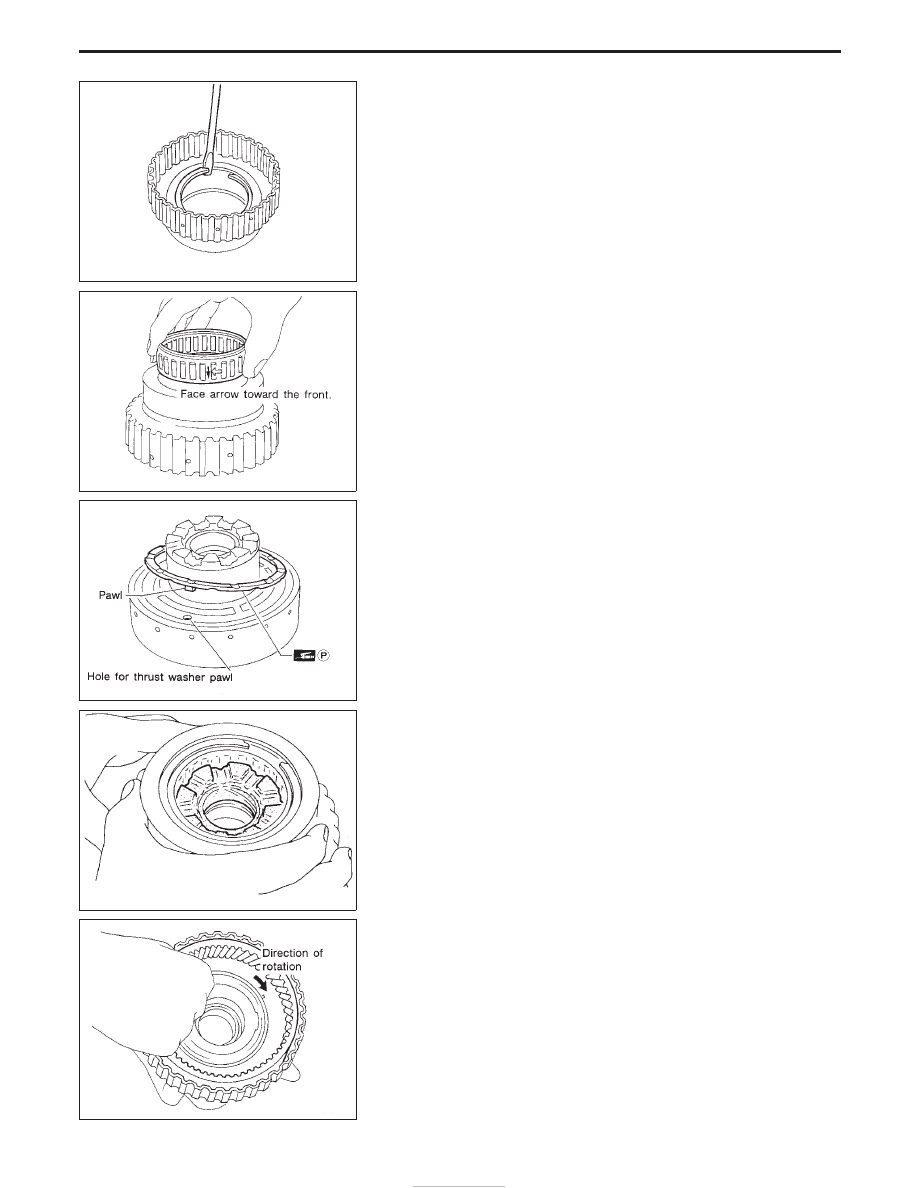

1. Install snap ring onto forward clutch hub.
2. Install end bearing.

3. Install forward one-way clutch onto clutch hub.

I

Install forward one-way clutch with flange facing rearward.

4. Install end bearing.
5. Install snap ring onto forward clutch hub.

6. Install thrust washer onto rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Securely insert pawls of thrust washer into holes in rear
internal gear.

7. Position forward clutch hub in rear internal gear.

8. After installing, check to assure that forward clutch hub rotates

clockwise.

SAT901A

SAT904A

SAT906A

SAT907A

SAT905A

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub
(Cont’d)

AT-175
