Nissan Terrano model r20 series 2004. Manual - part 248





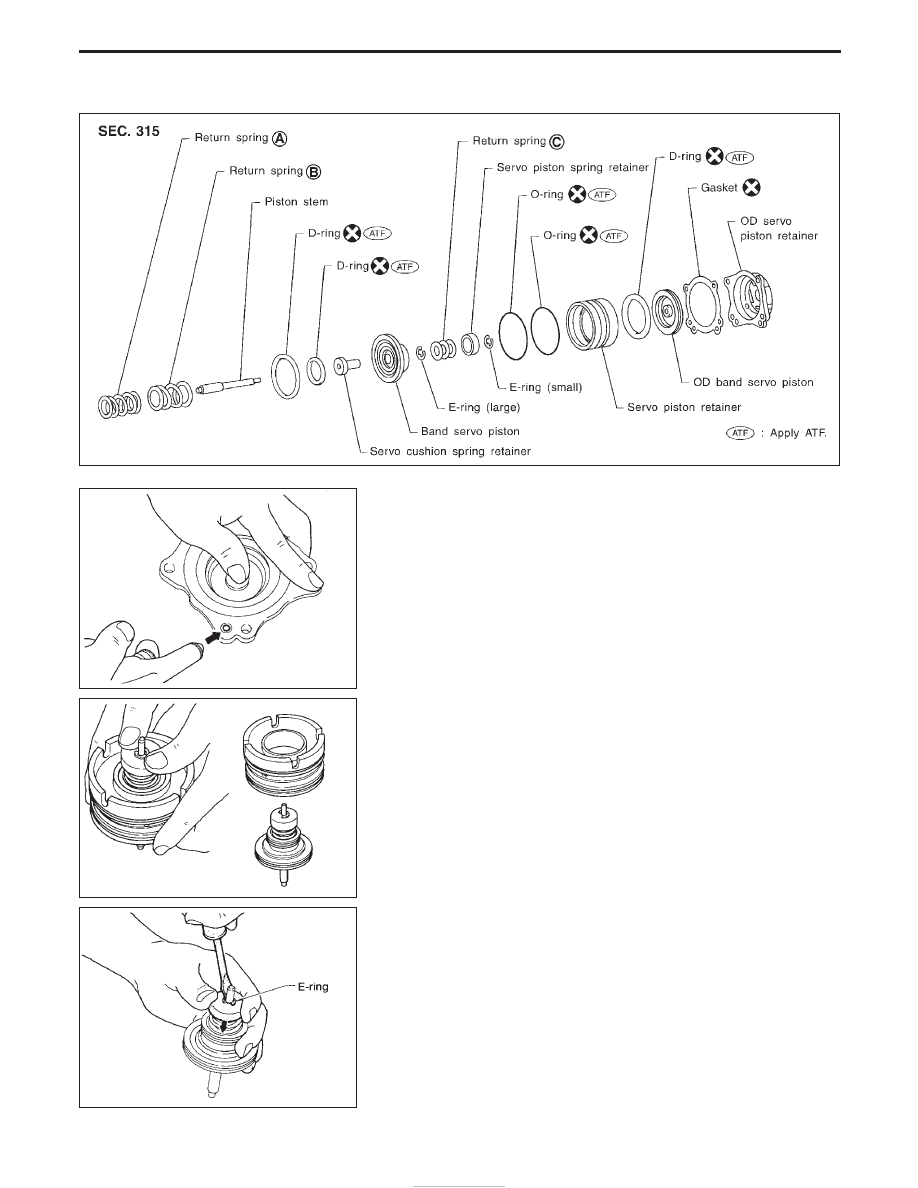

Band Servo Piston Assembly

DISASSEMBLY

1. Block one oil hole in OD servo piston retainer and the center

hole in OD band servo piston.

2. Apply compressed air to the other oil hole in piston retainer to

remove OD band servo piston from retainer.

3. Remove D-ring from OD band servo piston.

4. Remove band servo piston assembly from servo piston retainer

by pushing it forward.

5. Place piston stem end on a wooden block. While pushing servo

piston spring retainer down, remove E-ring.

SAT908AC

SAT909A

SAT910A

SAT911A

REPAIR FOR COMPONENT PARTS

AT-176

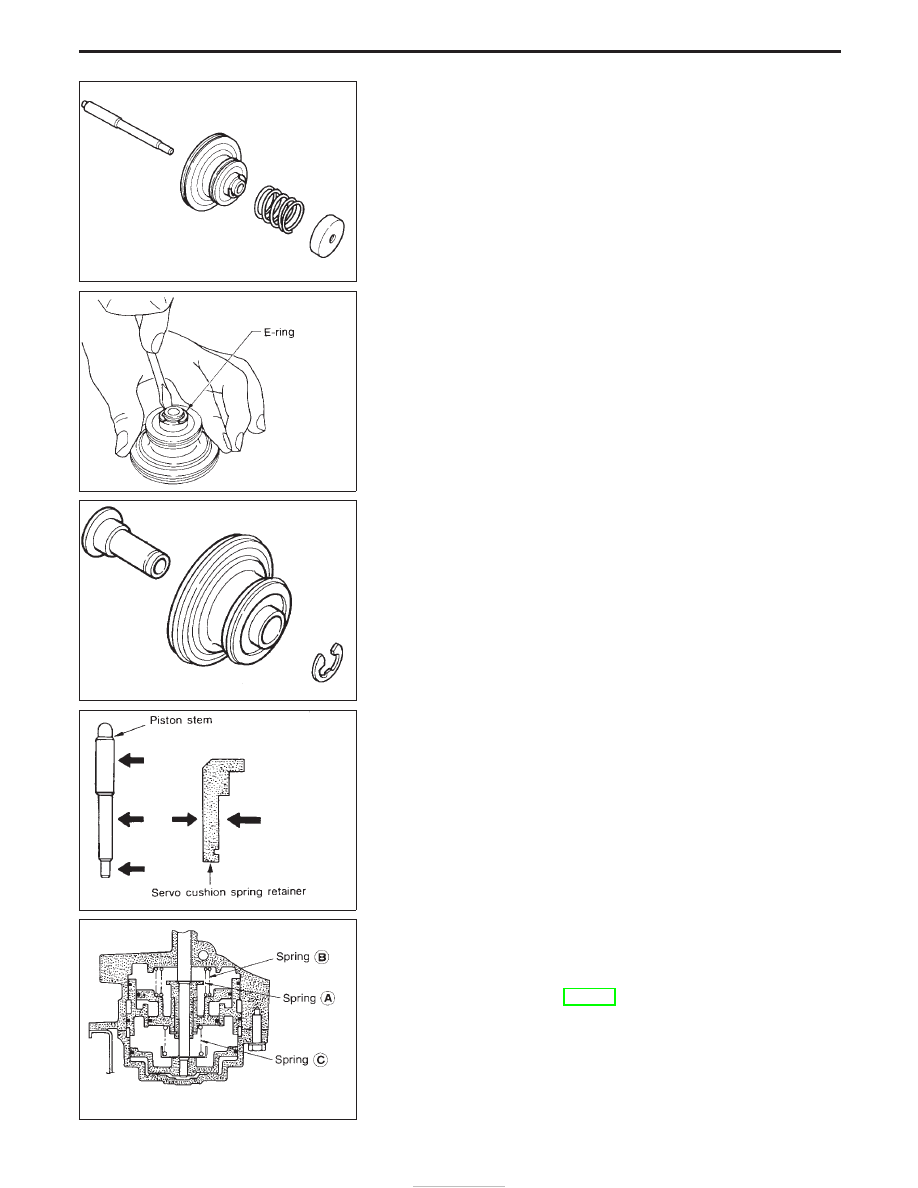

6. Remove servo piston spring retainer, return spring C and pis-

ton stem from band servo piston.

7. Remove E-ring from band servo piston.

8. Remove servo cushion spring retainer from band servo piston.
9. Remove D-rings from band servo piston.
10. Remove O-rings from servo piston retainer.

INSPECTION

Pistons, retainers and piston stem

I

Check frictional surfaces for abnormal wear or damage.

Return springs

I

Check for deformation or damage. Measure free length and
outer diameter.

Inspection standard:

Refer to SDS, AT-203.

SAT912A

SAT913A

SAT914A

SAT915A

SAT916AA

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-177

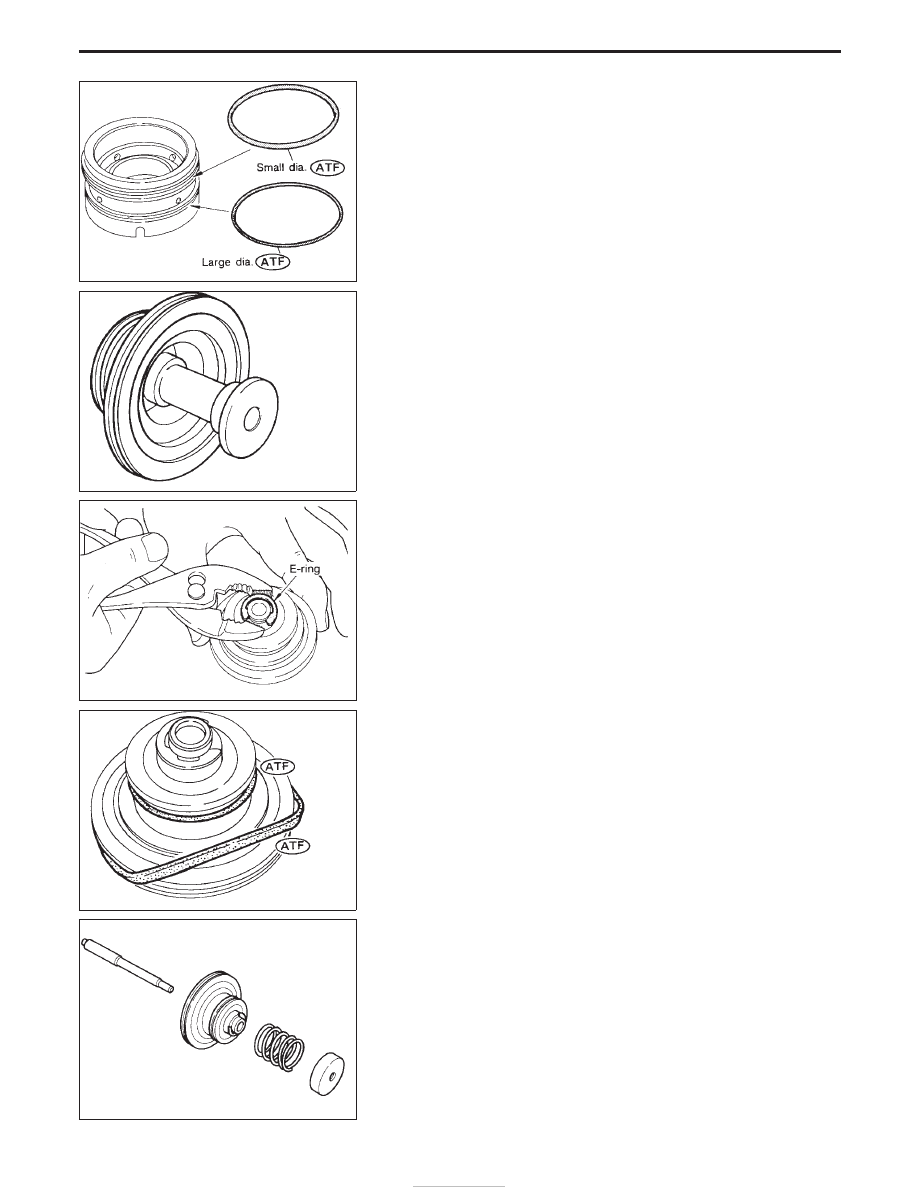

ASSEMBLY

1. Install O-rings onto servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

2. Install servo cushion spring retainer onto band servo piston.

3. Install E-ring onto servo cushion spring retainer.

4. Install D-rings onto band servo piston.

I

Apply ATF to D-rings.

5. Install servo piston spring retainer, return spring C and piston

stem onto band servo piston.

SAT917A

SAT918A

SAT919A

SAT920A

SAT912A

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-178

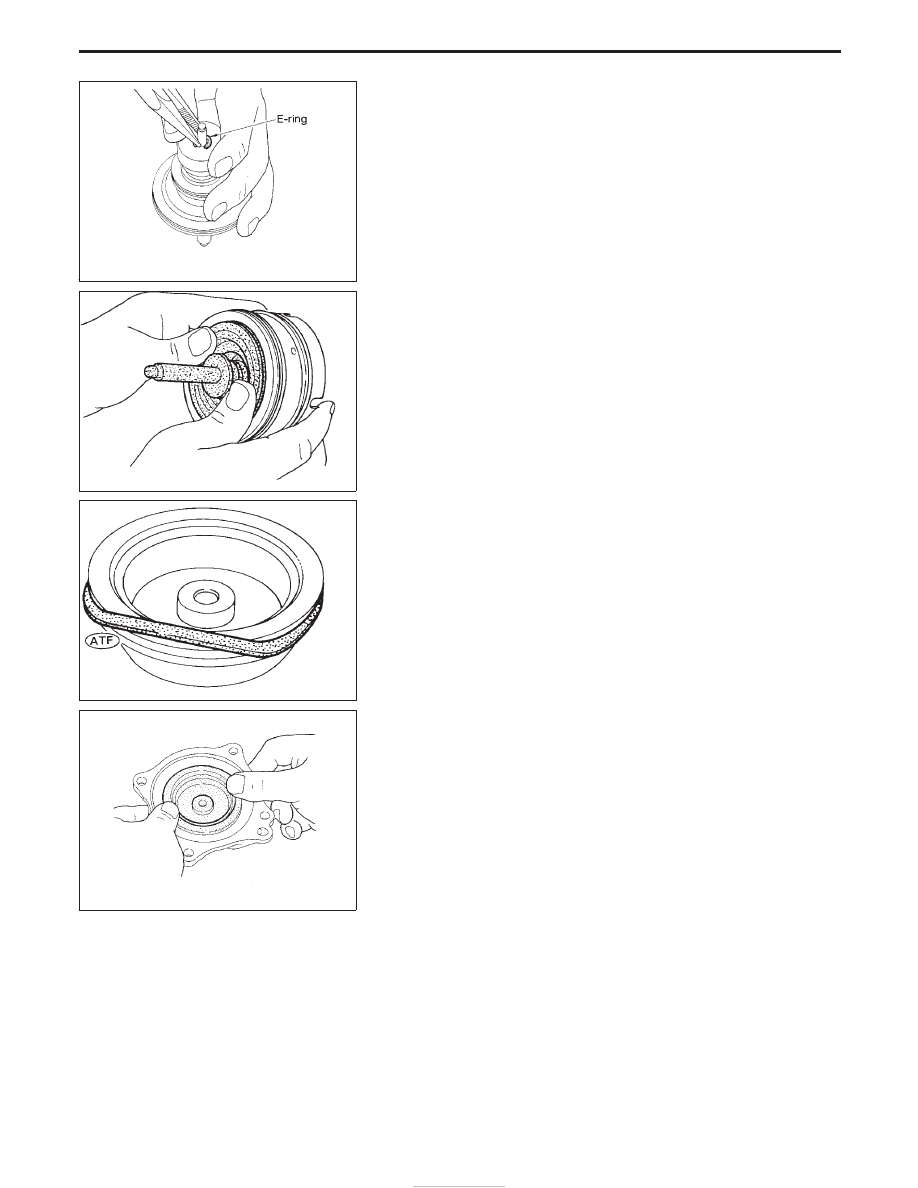

6. Place piston stem end on a wooden block. While pushing servo

piston spring retainer down, install E-ring.

7. Install band servo piston assembly onto servo piston retainer by

pushing it inward.

8. Install D-ring on OD band servo piston.

I

Apply ATF to D-ring.

9. Install OD band servo piston onto servo piston retainer by push-

ing it inward.

SAT921A

SAT922A

SAT923A

SAT924A

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-179
