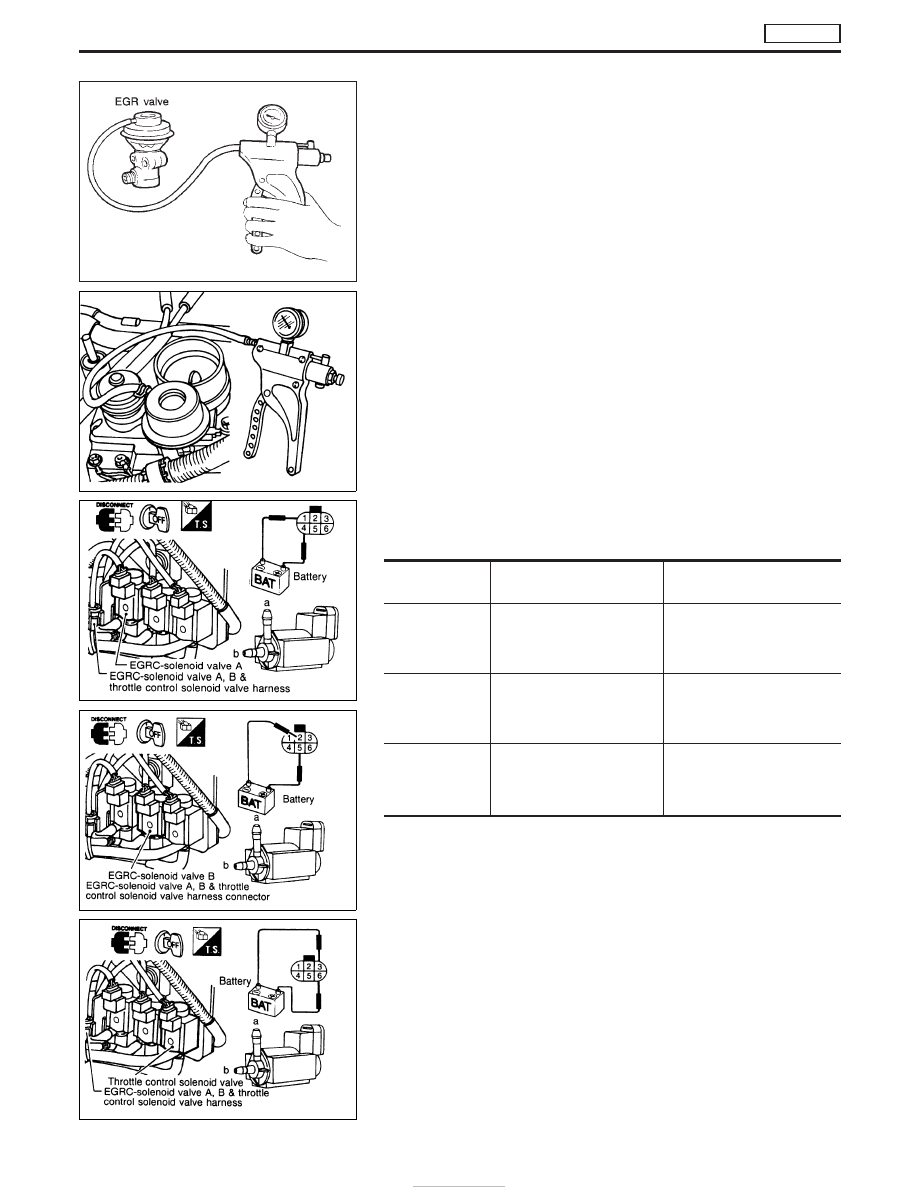

Component Inspection

EGR VALVE

Apply vacuum to EGR vacuum port with a hand vacuum pump.
EGR valve diaphragm should lift.
If NG, replace EGR valve.

THROTTLE CONTROL VALVE

Apply vacuum to throttle control valve vacuum port with a hand
vacuum pump.
Throttle control valve should close.
If NG, replace throttle control valve.

EGRC-SOLENOID VALVE A, B AND THROTTLE
CONTROL SOLENOID VALVE

Check air passage continuity.

Component

Applied voltage

Air passage continuity

between ports

q

A

and

q

B

EGRC-

solenoid

valve A

12V dc between terminals

q

1

&

q

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

No supply

YES

. . . . . . . . . . . . . . . . . . . . . . . . . . .

NO

EGRC-

solenoid

valve B

12V dc between terminals

q

2

&

q

5

. . . . . . . . . . . . . . . . . . . . . . . . . . .

No supply

YES

. . . . . . . . . . . . . . . . . . . . . . . . . . .

NO

Throttle control

solenoid

valve A

12V dc between terminals

q

3

&

q

6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

No supply

YES

. . . . . . . . . . . . . . . . . . . . . . . . . . .

NO

If NG, replace EGRC-solenoid valve A, B and throttle control sole-
noid valve.

MEF137D

NEF514

NEF515

NEF517

NEF518

DTC P1404 EGR SOL/V A, DTC P1405 EGR SOL/V B/P1407

THROTTLE SOLENOID VALVE

TD27Ti

EC-462

Component Description

AIR CONDITIONER CUT CONTROL

Air conditioner is cut under the following conditions:

I

Starting engine

I

Quick acceleration from low speed

I

Undershooting of idle speed

I

High engine coolant temperature [above 107°C (225°F)]

I

Malfunctioning of engine speed sensor, accelerator position sen-
sor or vehicle speed sensor when engine speed is below 2,100
rpm.

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items

(Possible cause)

P1530
0805

I

Air conditioner relay signal circuit is shorted.

I

Harness or connectors
(The air conditioner relay signal circuit is shorted.)

I

Air conditioner relay

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch and air conditioner switch to “ON” position.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Wait at least 2 seconds.

WITHOUT CONSULT-II

1) Turn ignition switch and air conditioner switch to “ON” position.

Wait at least 2 seconds.

2) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

3) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

DTC P1530 AIR CONDITIONER RLY

TD27Ti

EC-463

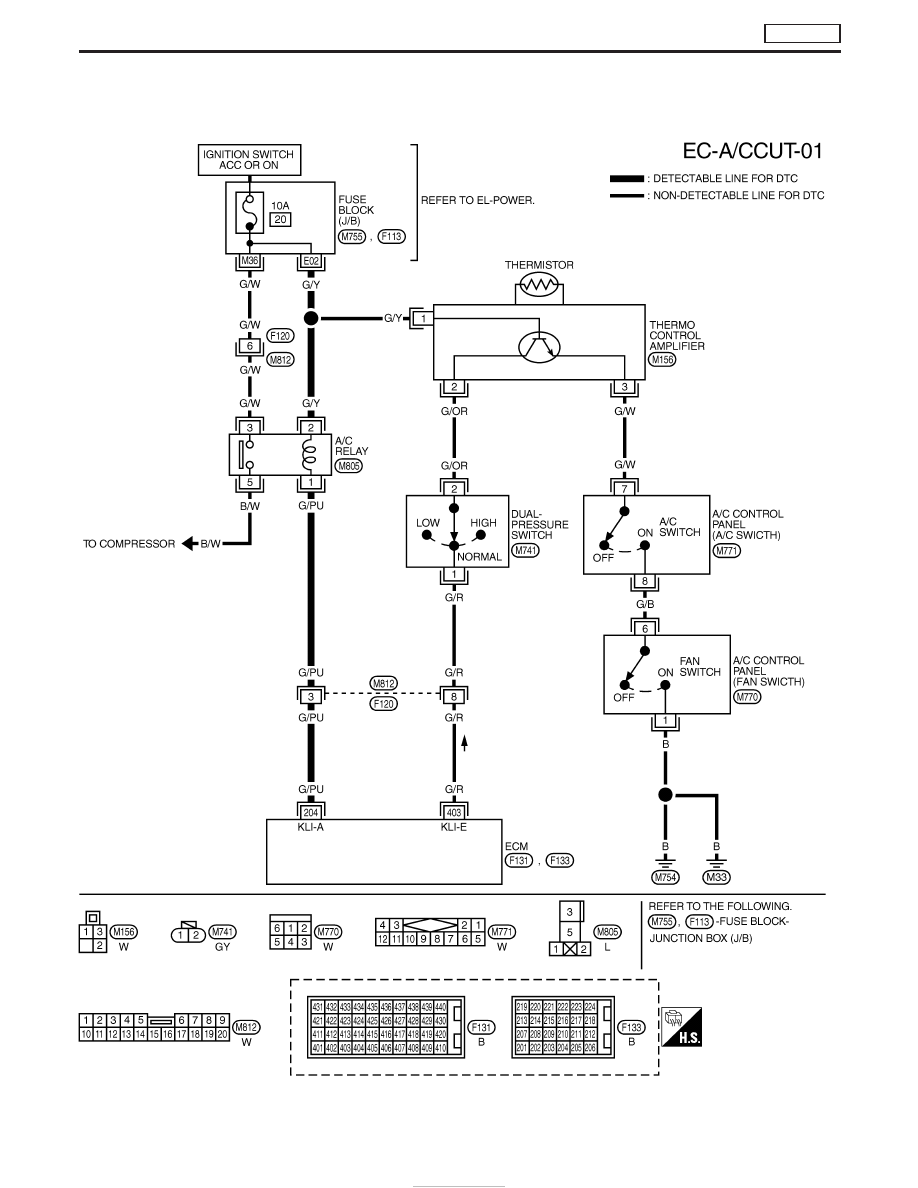

Wiring Diagram

LHD MODELS

YEC154A

DTC P1530 AIR CONDITIONER RLY

TD27Ti

EC-464

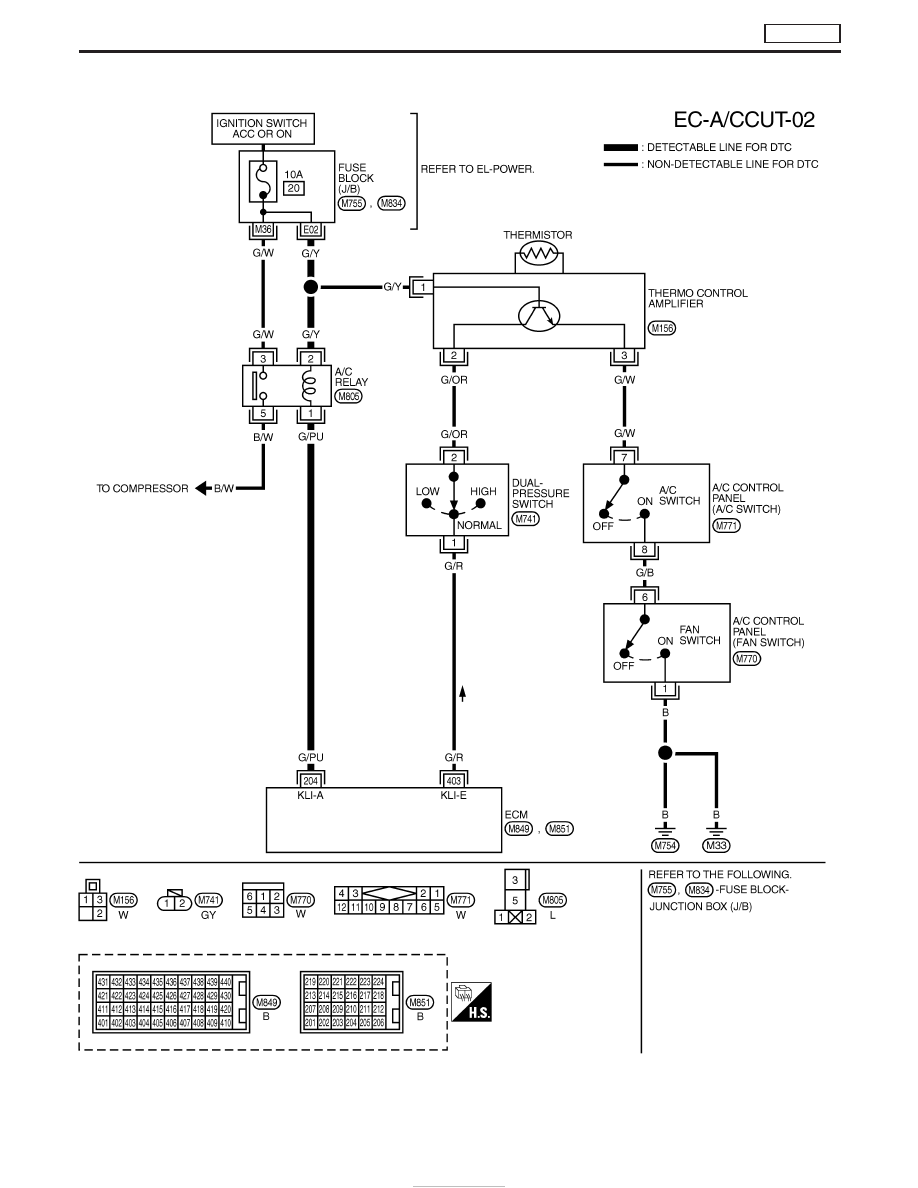

RHD MODELS

YEC686A

DTC P1530 AIR CONDITIONER RLY

TD27Ti

Wiring Diagram (Cont’d)

EC-465
