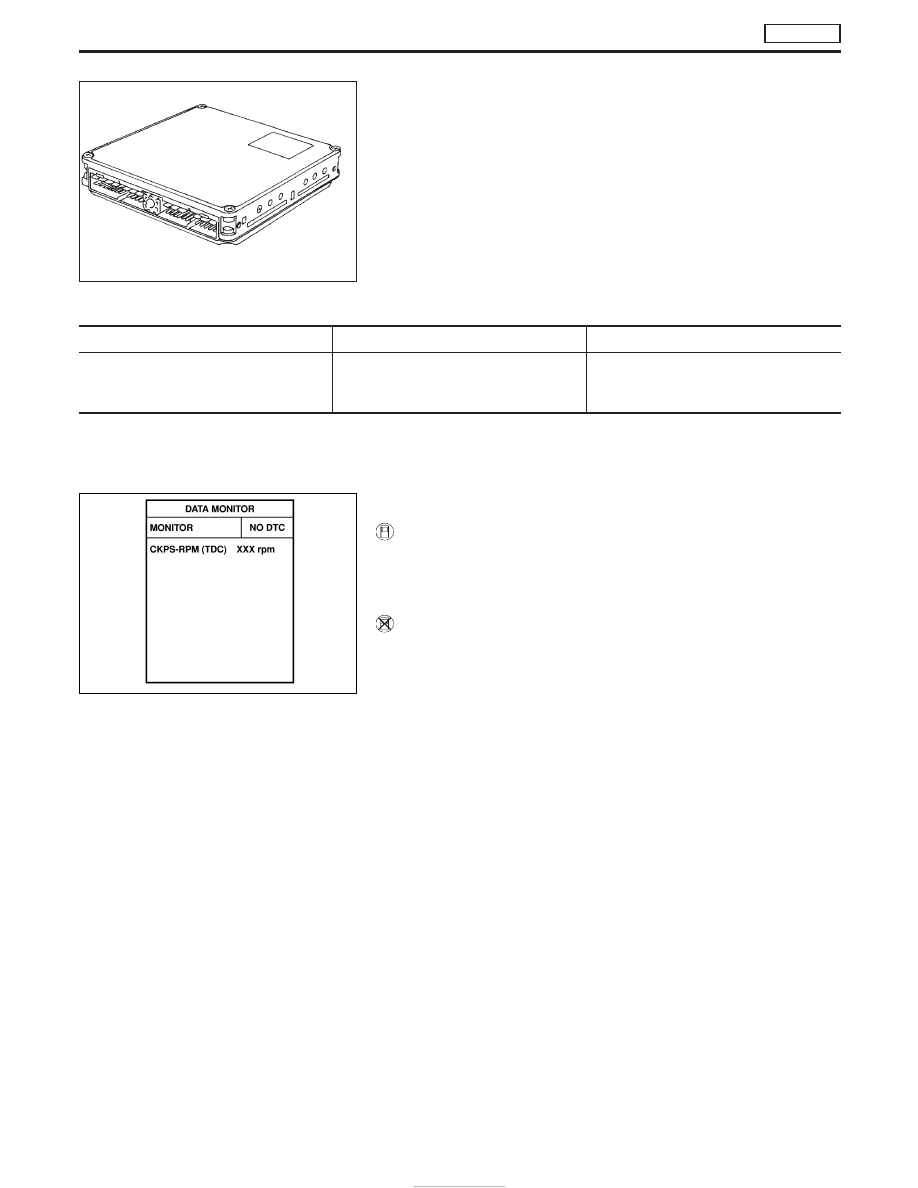

Description

The ECM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the engine.

On Board Diagnosis Logic

DTC

Malfunction is detected when ...

Check Items (Possible Cause)

P1107
0802

I

An excessively high or low voltage from
the absolute pressure sensor (built-into
ECM) is sent to ECM.

I

ECM

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Start engine and wait at least 2 seconds.

WITHOUT CONSULT-II

1) Turn ignition switch “ON” and wait at least 2 seconds.
2) Start engine and wait at least 2 seconds.
3) Turn ignition switch “OFF”, wait at least 5 seconds and then turn

“ON”.

4) Perform “Diagnostic Test Mode II (Self-diagnostic results)” with

ECM.

SEC220B

SEF817Y

DTC P1107 ECM 10

TD27Ti

EC-430

Diagnostic Procedure

INSPECTION START

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “SELF DIAG RESULTS” mode

with CONSULT-II.

3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”,

EC-430 again.

5. Is the DTC P1107 displayed again?

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Erase the Diagnostic Test Mode II (Self-

diagnostic results) memory.

3. Perform “DTC Confirmation Procedure”,

EC-430 again.

4. Perform “Diagnostic Test Mode II (Self-

diagnostic results)”.

5. Is the DTC 0802 displayed again?

No

E

Yes

Replace ECM.

INSPECTION END

H

H

DTC P1107 ECM 10

TD27Ti

EC-431

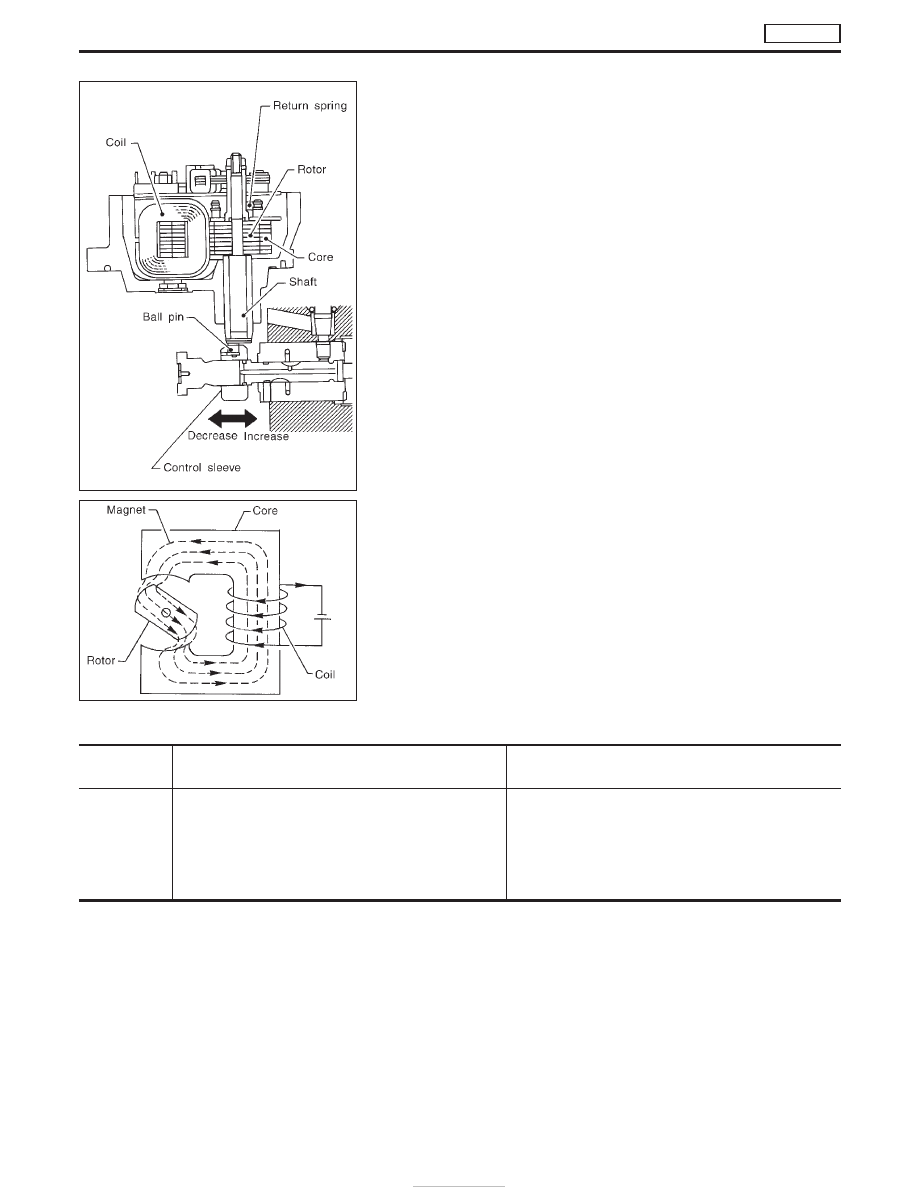

Component Description

ELECTRIC GOVERNOR

The electric governor is built into the fuel injection pump. It moves
the control sleeve to increase or decrease the amount of fuel
injected.
When current flows through the coil, a magnetic force is produced,
rotating the rotor. The rotor shaft is installed to the control sleeve
via a ball pin which is eccentrically situated in relation to the rotor
shaft. With this arrangement, the control sleeve can be moved in
relation to rotor rotation.
The rotor’s rotating angle is determined by a balanced condition of
magnetic force (generated by current flow regulated by means of
the ECM) and tension of return spring (installed to rotor). The larger
the current flow through the coil, the greater the rotor’s rotating
angle. This means that the control sleeve moves to the right,
increasing the amount of fuel injected.
The ECM regulates the current flow through the coil by changing
the duty cycle ratio which controls the ON-OFF operation of the
electric governor grounding circuit.

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items

(Possible cause)

P1206
0108

I

Fuel injection feedback system does not operate
properly. [This system consists essentially of ECM,
electric governor and control sleeve position sensor.]

I

Main power supply circuit

I

Harness or connectors
(Electric governor and control sleeve position sensor
circuit)

I

Electric governor

I

ECM

SEF632S

SEF633S

DTC P1206 F/INJ F/B 2

TD27Ti

EC-432

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch to “ON” position and select “DATA MONI-

TOR” mode with CONSULT-II.

2) Start engine above 1,200 rpm.
3) Run it for 2 seconds above 1,200 rpm. Return engine speed to

idle.

WITHOUT CONSULT-II

1) Start engine above 1,200 rpm.
2) Run engine for 2 seconds above 1,200 rpm. Return engine

speed to idle.

3) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

4) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

NOTE:
If malfunction occurs intermittently, conduct suitable driving
pattern for 10 minutes. This makes it possible to determine
DTC.

DTC P1206 F/INJ F/B 2

TD27Ti

EC-433
