Component Inspection

[TVC AND SHUT OFF (FUEL CUT SOLENOID VALVE)]

1. Remove TVC and shut-off (fuel cut solenoid valve) harness

connector.

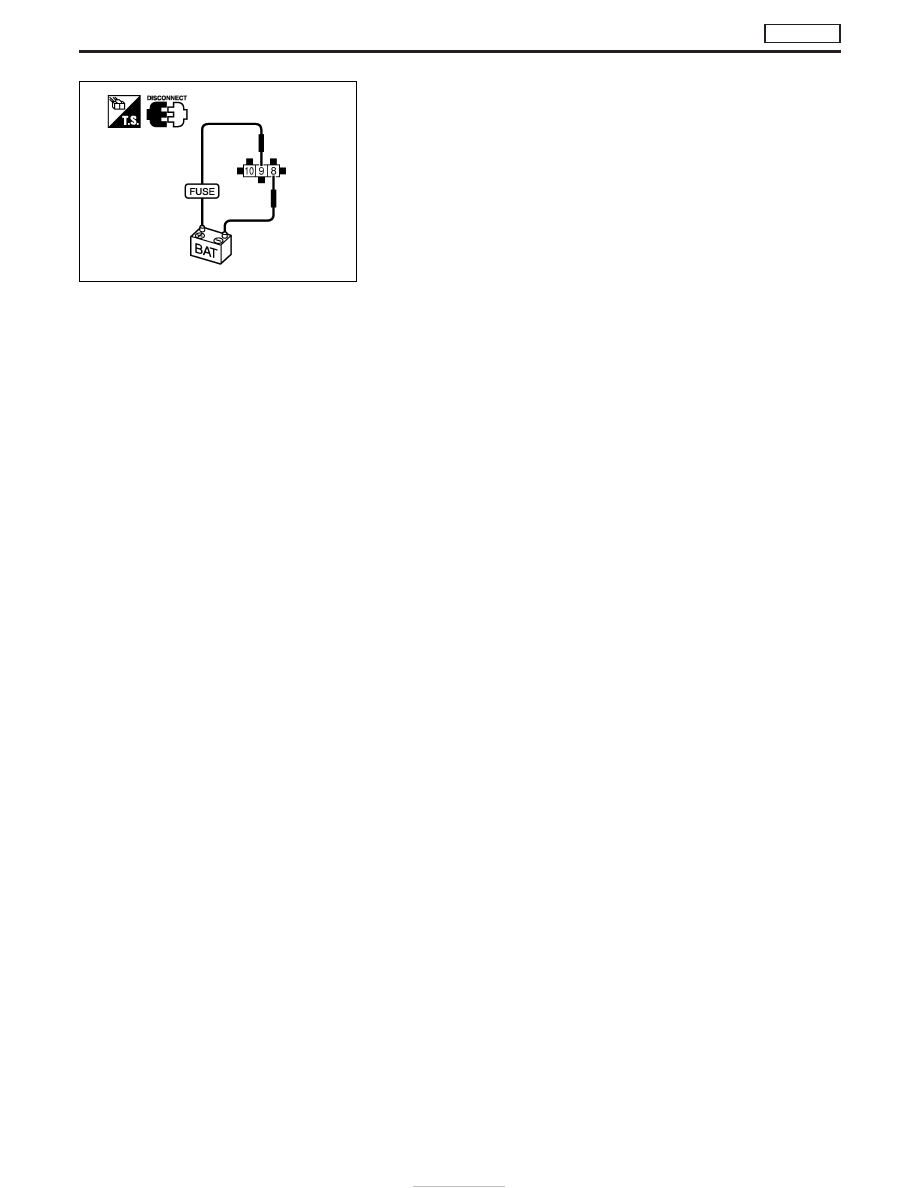

2. Check that operating sound is emitted when applying 12V

direct current to terminal

q

9

and

q

8

.

If NG, replace TVC and shut-off (fuel cut solenoid valve).

MEC963D

DTC P0215 FUEL CUT S/V 1

TD27Ti

EC-402

Component Description

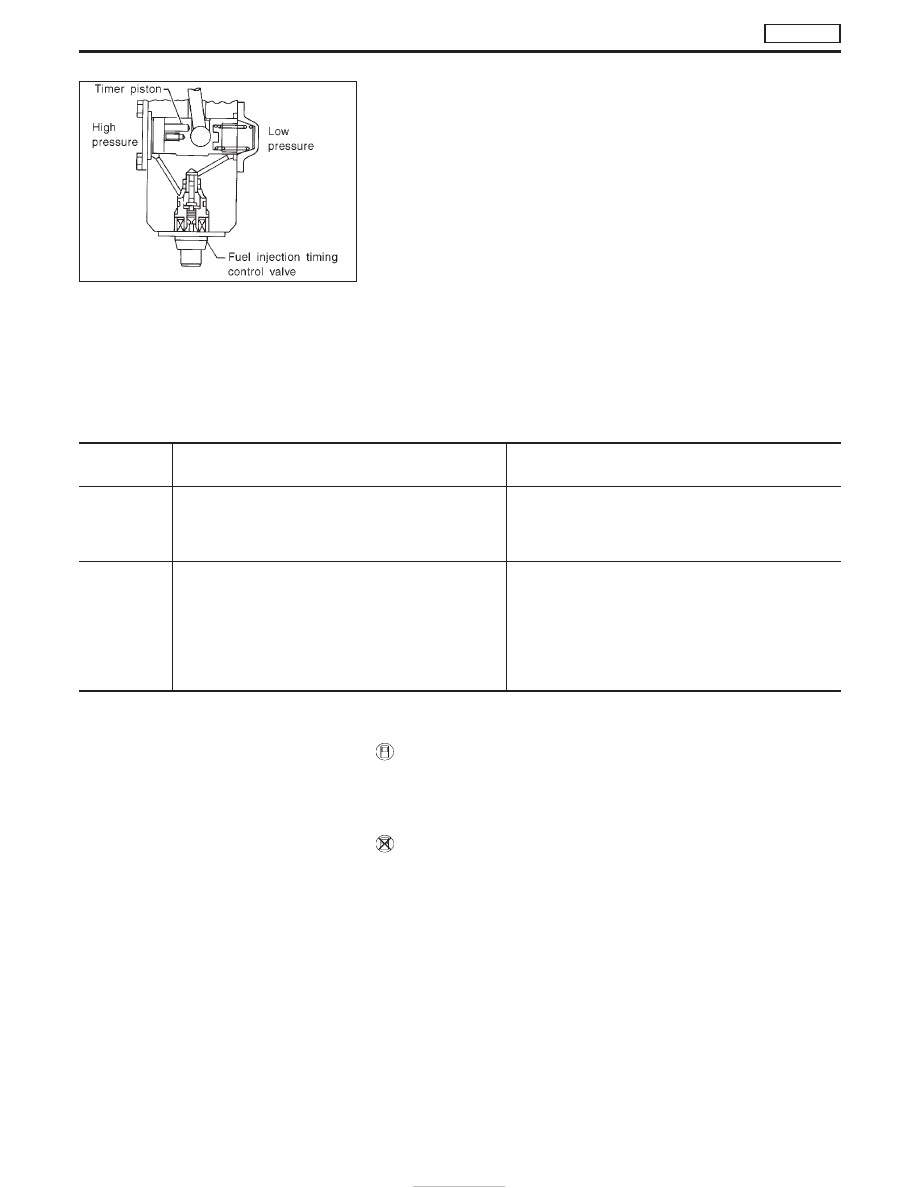

INJECTION TIMING CONTROL VALVE

The injection timing control valve is built into the fuel injection
pump. It controls the timer piston to change the fuel injection tim-
ing.
The timing control valve is a solenoid valve located in the line
between high-pressure chamber and low-pressure chamber. It
changes fuel pressure in the high-pressure chamber.
When current flows through the solenoid (the solenoid turns ON),
the timing control valve opens, advancing fuel injection timing.
When current does not flow through it, the timing control valve
closes, retarding injection timing.
The ECM emits an ON-OFF duty signal. The longer the OFF-
duration, the greater the advance angle. The longer the
ON-duration, the greater the retard angle. This means that chang-
ing the ON-OFF duty ratio makes it possible to achieve an optimal
advance angle and accurately control fuel injection timing.

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items

(Possible cause)

P0216
0904

I

Injection timing control valve circuit is open or
shorted.

I

Harness or connectors
(The injection timing control valve circuit is open or
shorted)

I

Injection timing control valve

P1246
0201

I

Injection timing feedback system does not operate
properly. (This system consists essentially of ECM,
injection timing control valve and needle lift sensor.)

I

Harness or connectors
[Injection timing control valve, needle lift sensor,
crankshaft position sensor (TDC) circuits]

I

Injection timing control valve

I

Needle lift sensor

I

Crankshaft position sensor (TDC)

I

Air in fuel line

DTC P0216 Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch to “ON” position.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Wait at least 2 seconds.

WITHOUT CONSULT-II

1) Turn ignition switch to “ON” position.
2) Wait at least 2 seconds.
3) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

4) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

SEF638S

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

EC-403

DTC P1246 Confirmation Procedure

NOTE:
If both DTC P1246 and P1240 or P0335 are displayed, perform
TROUBLE DIAGNOSIS FOR DTC P1240 or P0335. (See EC-450
or EC-408.)

WITH CONSULT-II

1) Turn ignition switch to “ON” position and select “DATA MONI-

TOR” mode with CONSULT-II.

2) Start engine. Run it for 10 seconds at idle.

WITHOUT CONSULT-II

1) Start engine. Run it for 10 seconds at idle.
2) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

3) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

NOTE:
If a malfunction occurs intermittently, conduct suitable driving
pattern for 10 minutes. This makes it possible to determine
DTC.

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

EC-404

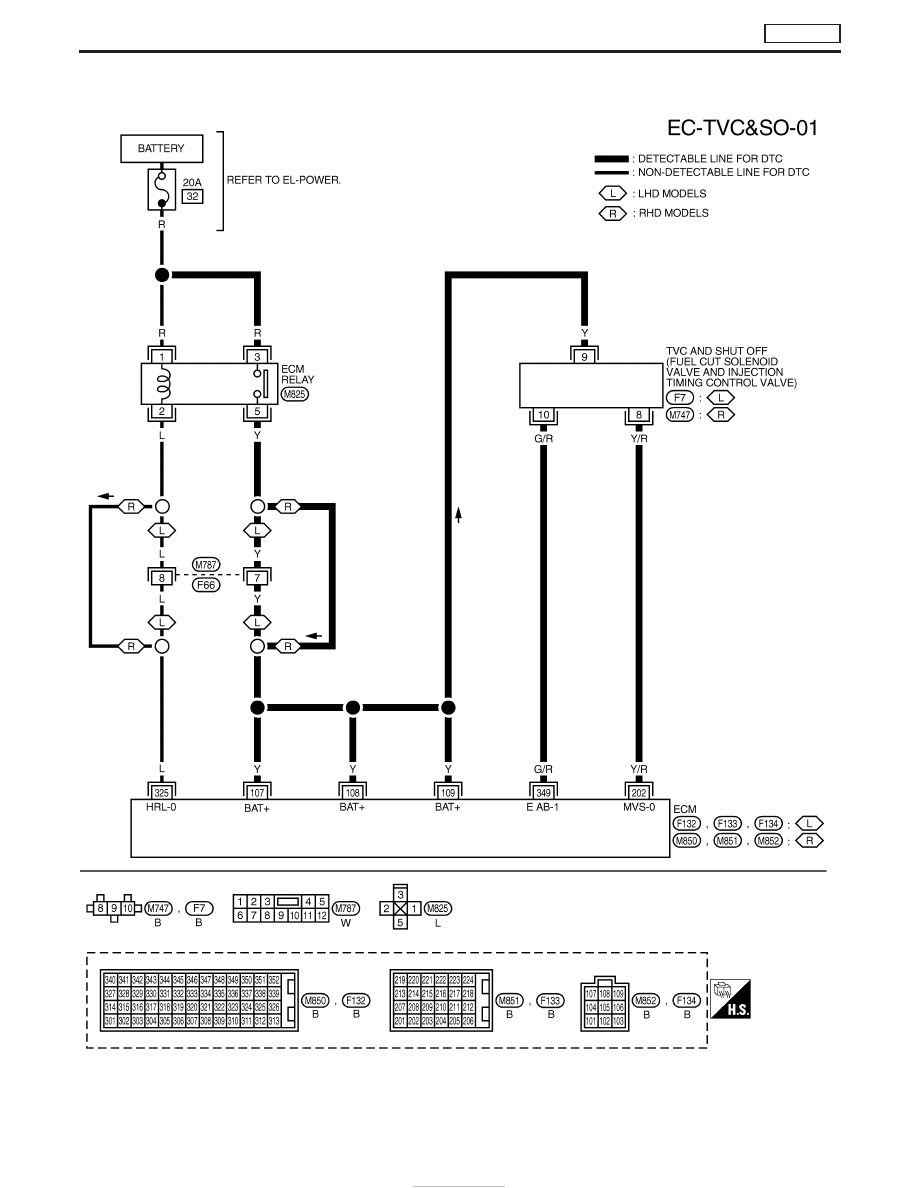

Wiring Diagram

YEC678A

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

EC-405
