Component Inspection

ACCELERATOR POSITION SENSOR

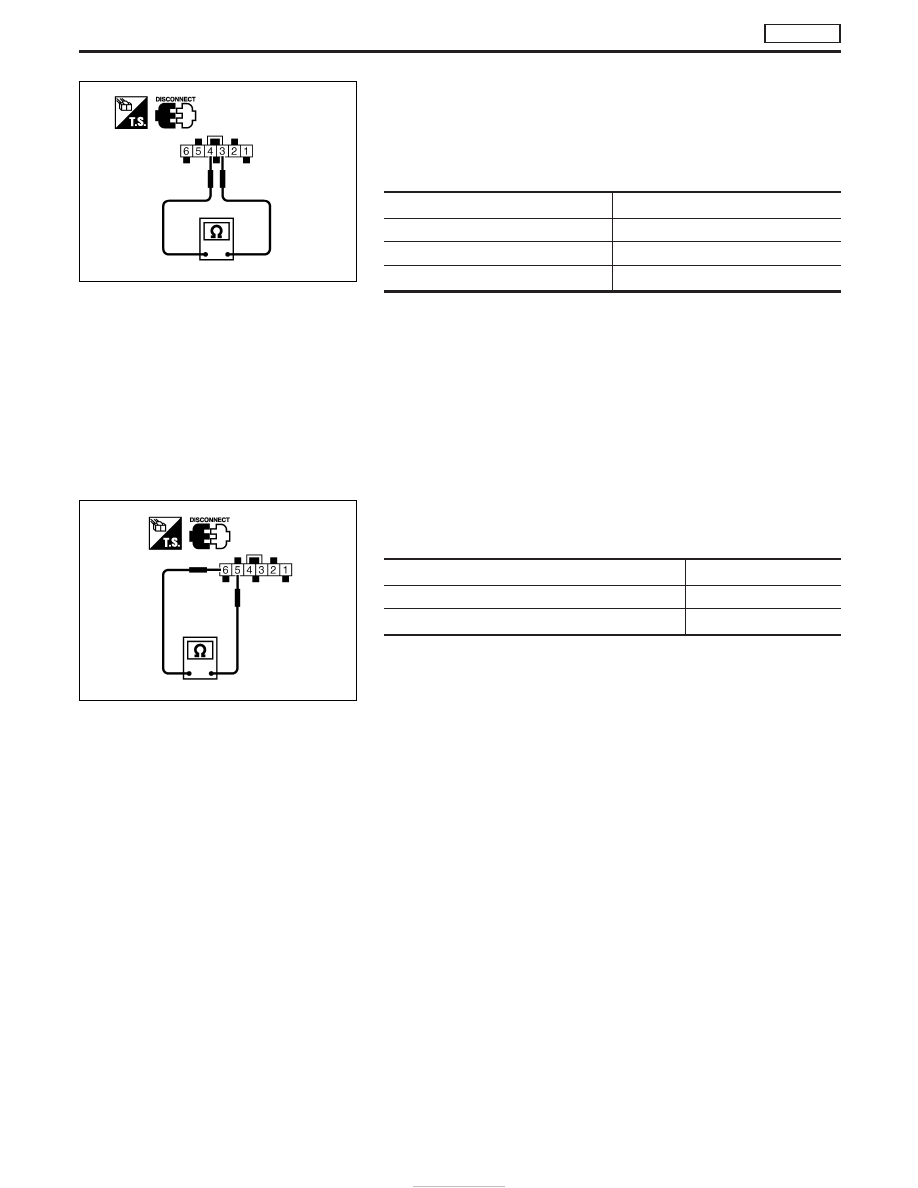

1. Disconnect accelerator work unit harness connector.
2. Make sure that resistance between terminals

q

3

and

q

4

changes

when opening throttle valve manually.

Throttle valve conditions

Resistance [at 25°C (77°F)]

Completely closed

Approximately 1.2 k

Ω

Partially open

1.2 - 1.9 k

Ω

Completely open

Approximately 1.9 k

Ω

If NG, replace accelerator pedal assembly.

CAUTION

I

Do not disassemble accelerator pedal assembly.

ACCELERATOR POSITION SWITCH

1. Disconnect accelerator work unit harness connector.
2. Check continuity between terminals

q

5

and

q

6

.

Conditions

Continuity

Accelerator pedal released

No

Accelerator pedal depressed

Yes

If NG, replace accelerator pedal assembly.

CAUTION:

I

Do not disassemble accelerator pedal assembly.

YEC699A

YEC700A

DTC P0120 ACCEL POS SENSOR

TD27Ti

EC-394

Component Description

FUEL TEMPERATURE SENSOR (FTS)

The fuel temperature sensor is used to detect the fuel temperature
in the injection pump. The sensor modifies a voltage signal from the
ECM. The modified signal returns to the ECM as the fuel tempera-
ture input. The sensor uses a thermistor which is sensitive to the
change in temperature. The electrical resistance of the thermistor
decreases as temperature increases.
The sensor is built into the inside electrical circuit of the injection
pump.

On Board Diagnosis Logic

DTC

Malfunction is detected when ...

Check Items

(Possible Cause)

P0180
0402

I

An excessively high or low voltage from the sensor is
detected by ECM.

I

Harness or connectors
(The sensor circuit is open or short-circuited.)

I

Fuel temperature sensor

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch to “ON” position.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Wait at least 5 seconds.

WITHOUT CONSULT-II

1) Turn ignition switch to “ON” position and wait at least 5 sec-

onds.

2) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

3) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

DTC P0180 FUEL TEMP SENSOR

TD27Ti

EC-395

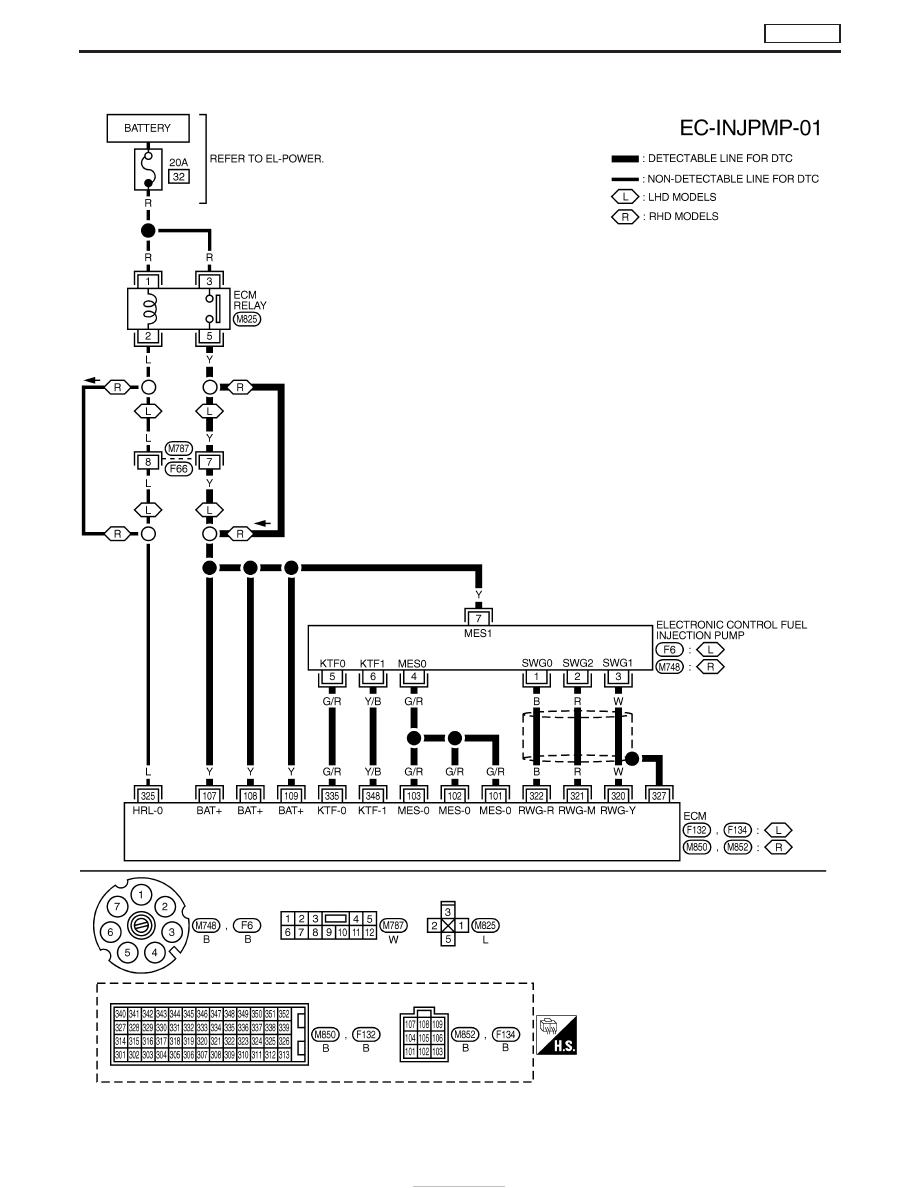

Wiring Diagram

YEC677A

DTC P0180 FUEL TEMP SENSOR

TD27Ti

EC-396

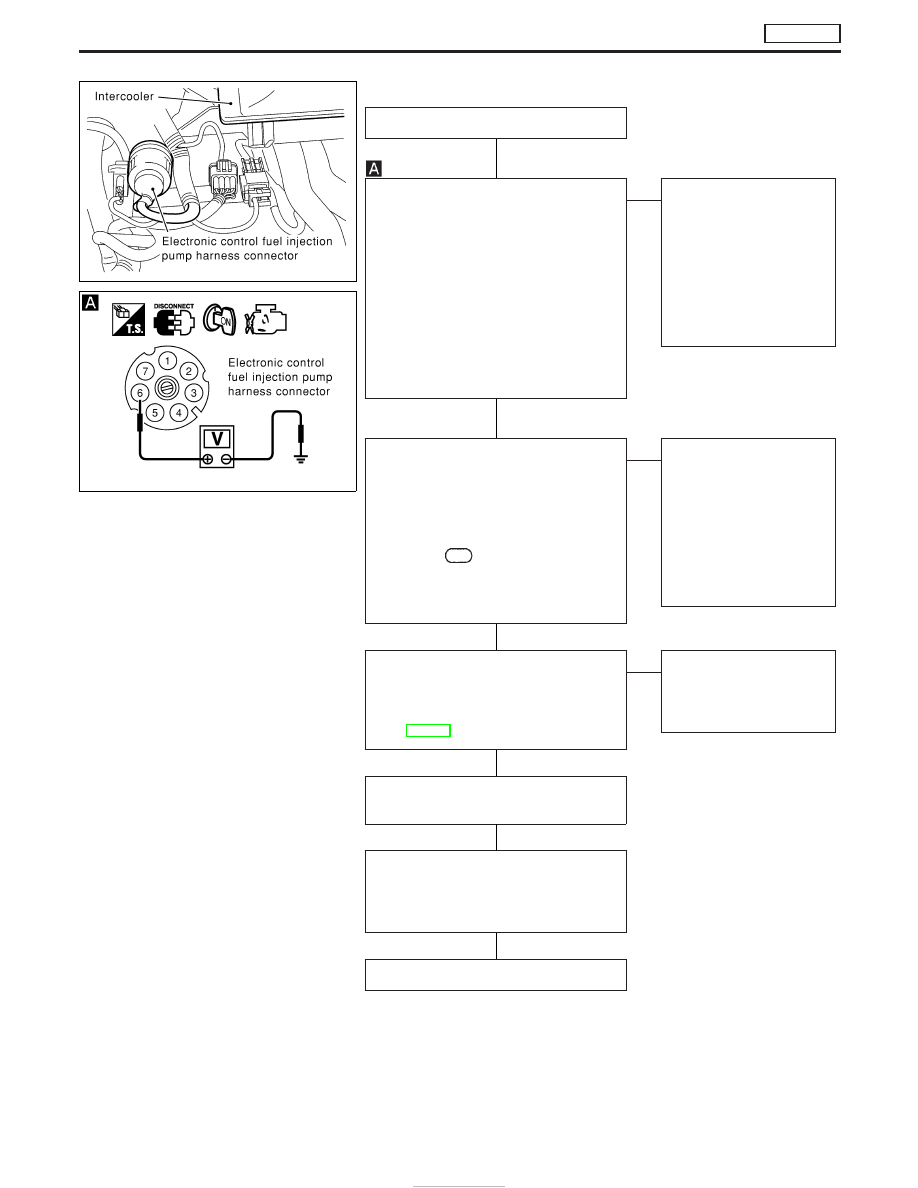

Diagnostic Procedure

INSPECTION START

CHECK POWER SUPPLY.
1. Turn ignition switch to “LOCK” position.
2. Disconnect electrical fuel injection

pump harness connector.

3. Turn ignition switch to “ON” position.
4. Check voltage between electronic con-

trol fuel injection pump (Fuel tempera-
ture sensor) harness connector termi-
nal

q

6

and engine ground with CON-

SULT-II or tester.
Voltage:

Approximately 4.9V

OK

E

NG

Check the following:

I

Harness for open or
short-circuit between
ECM and electronic con-
trol fuel injection pump
(fuel temperature sen-
sor)

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT.
1. Turn ignition switch to “LOCK” position.
2. Check harness continuity between

electronic control fuel injection pump
(fuel temperature sensor) connector
terminal

q

5

and ECM connector

terminal

335

. Refer to wiring dia-

gram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Check the following:

I

Harness for open or
short-circuit between
ECM and electronic con-
trol fuel injection pump
(fuel temperature sen-
sor).

If NG, repair harness or
connectors.

CHECK COMPONENT
[Electronic control fuel injection pump
(Fuel temperature sensor)].
Refer to “COMPONENT INSPECTION” on
page EC-398.

OK

E

NG

Have the injection pump
assembly serviced by an
authorised service repre-
sentative.

Disconnect and reconnect harness con-
nectors in the circuits. Then retest.

Trouble is not fixed.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

YEC248A

YEC254A
