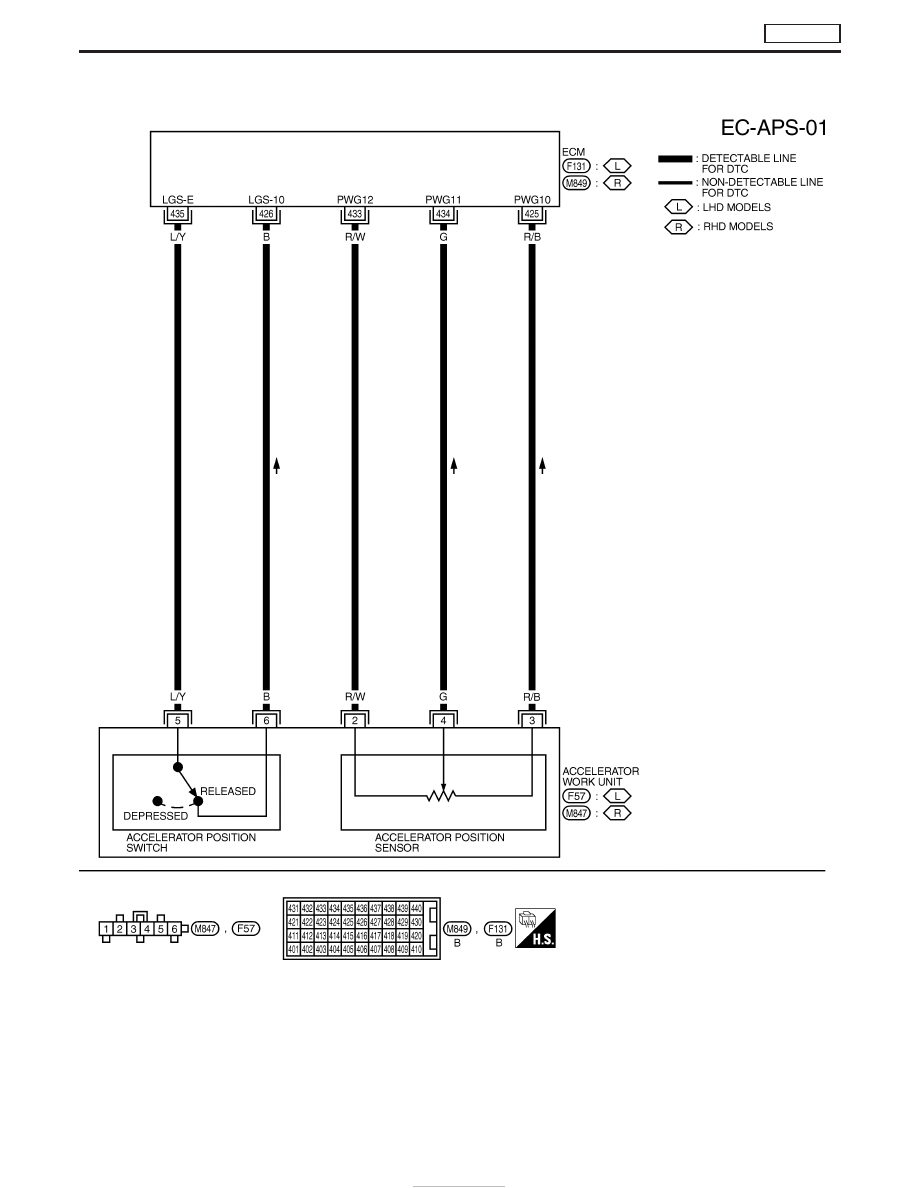

Wiring Diagram

YEC676A

DTC P0120 ACCEL POS SENSOR

TD27Ti

EC-390

Diagnostic Procedure

ACCELERATOR POSITION SENSOR

INSPECTION START

CHECK POWER SUPPLY.
1. Turn ignition switch to “LOCK” position.
2. Disconnect accelerator work unit har-

ness connector.

3. Turn ignition switch to “ON” position.
4. Check voltage between accelerator

work unit connector terminal

q

2

and

engine ground with CONSULT-II or
tester.
Voltage: Approximately 5V

OK

E

NG

Check the following:

I

Harness for open or
short-circuit between
ECM and accelerator
work unit.

If NG, repair harness or
connectors.

CHECK INPUT SIGNAL CIRCUIT.
1. Turn ignition switch to “LOCK” position.
2. Loosen and retighten engine ground

screws.

3. Check harness continuity between

accelerator work unit connector termi-
nal

q

4

and ECM connector terminal

434

. Refer to wiring diagram.

Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Check the following:

I

Harness for open-circuit
between ECM and
accelerator work unit

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT.
1. Disconnect ECM harness connector.
2. Check harness continuity between

ECM terminal

425

and accelerator

position sensor connector terminal

q

3

.

Refer to wiring diagram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMPONENT
(Accelerator position sensor).
Refer to “COMPONENT INSPECTION” on
page EC-394.

OK

E

NG

Replace accelerator pedal
assembly.

Disconnect and reconnect harness con-
nectors in the circuit. Then retest.

Trouble is not fixed.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

NEF700

NEF591

YEC698A

H

H

H

H

H

H

H

DTC P0120 ACCEL POS SENSOR

TD27Ti

EC-391

ACCELERATOR POSITION SWITCH

The accelerator position switch detects OFF-accelerator switch sig-
nal and Full-accelerator switch signal and sends these signals to
the ECM. The ECM will then determine engine idle conditions.
These signals are also used for diagnosing the accelerator position
sensor.

INSPECTION START

CHECK OVERALL FUNCTION.

With CONSULT-II

1. Turn ignition switch to “ON” position.
2. Select “FULL ACCELL SW” and “OFF

ACCEL SW” in “DATA MONITOR” mode
with CONSULT-II.

3. Check “FULL ACCEL SW” and “OFF

ACCEL SW” signal under the following
conditions.
OFF ACCEL SW:

Accelerator pedal released
— ON
Accelerator pedal depressed
— OFF

FULL ACCEL SW:

Accelerator pedal fully depressed
— ON

Without CONSULT-II

1. Turn ignition switch to “ON” position.
2. Check voltage between ECM terminal

435

and body ground under the following condi-
tions:
Voltage:

Accelerator pedal released

Approximately 0V

Accelerator pedal fully depressed

Approximately 5V

NG

E

OK

INSPECTION END

q

A

MEC969D

MEC955D

H

H

DTC P0120 ACCEL POS SENSOR

TD27Ti

Diagnostic Procedure (Cont’d)

EC-392

q

A

CHECK INPUT SIGNAL CIRCUIT.
1. Turn ignition switch to “LOCK” position.
2. Disconnect accelerator work unit har-

ness connector and ECM harness con-
nector.

3. Check harness continuity between

accelerator work unit terminal

q

3

and

ECM terminal

435

. Refer to wiring

diagram.
Continuity should exist.
Check harness for short-circuit.

OK

E

NG

Check the following:

I

10A fuse in fuse box

I

75A fusible link in fusible
link box

I

Harness continuity
between ECM relay and
battery positive supply

I

Harness for open or
short-circuit between
ECM relay and accelera-
tor position switch.

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT.
1. Turn ignition switch to “LOCK” position.
2. Disconnect ECM harness connector.
3. Check harness continuity between

accelerator work unit connector termi-
nal

q

1

and ECM connector terminal

426

. Refer to wiring diagram.

Continuity should exist.
If OK; check harness for short-circuit.
If OK, re-connect harness connectors.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMPONENT.
(Accelerator position switch.)
Refer to “COMPONENT INSPECTION” on
page EC-394.

OK

E

NG

Replace accelerator pedal.

Disconnect and reconnect harness con-
nectors in the circuits. Then retest.

Trouble is not fixed

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

SEF628S

H

H

H

H

H

H

DTC P0120 ACCEL POS SENSOR

TD27Ti

Diagnostic Procedure (Cont’d)

EC-393
