RESET ACCELERATOR POSITION SENSOR IDLE POSITION MEMORY

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Let engine idle for 10 minutes.

E

GO TO 10.

10

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

11

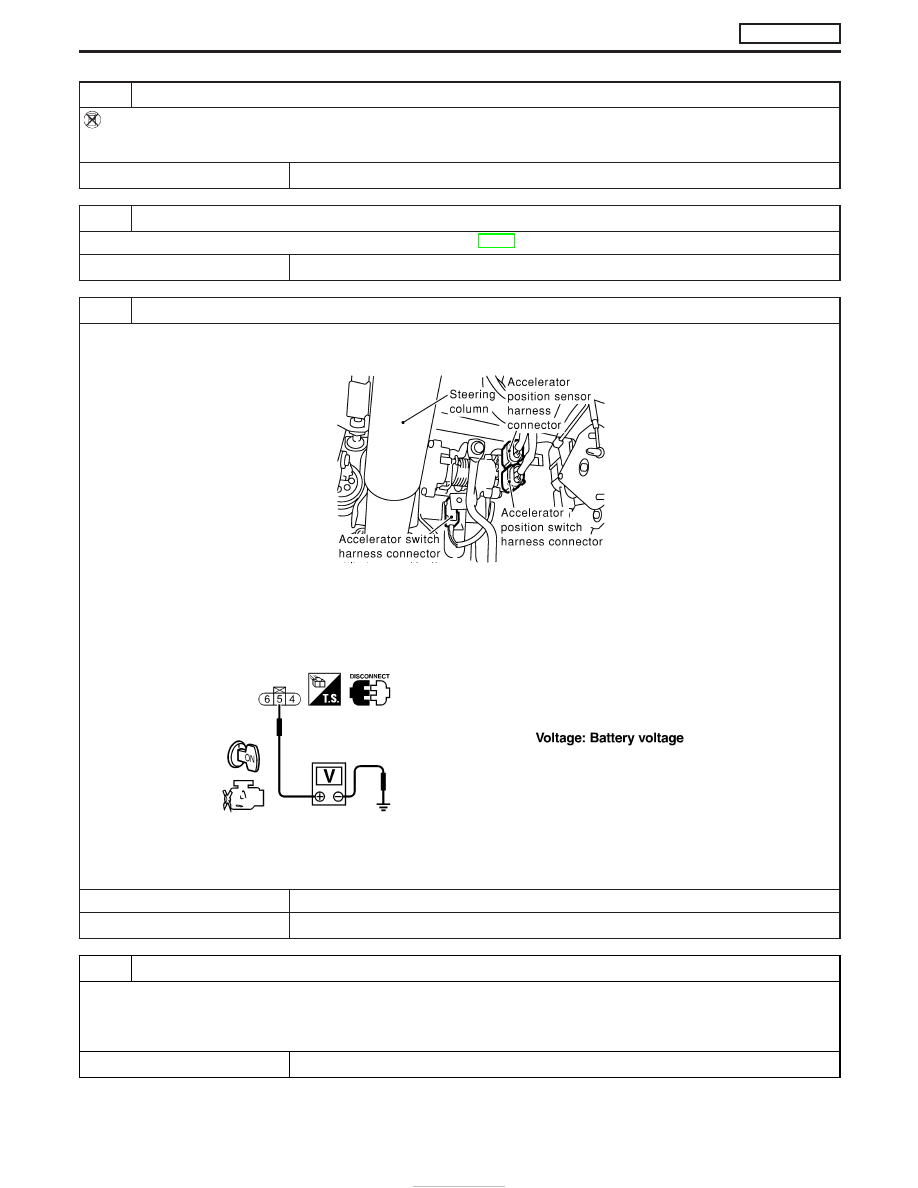

CHECK ACCELERATOR POSITION SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect accelerator position switch harness connector.

MEC995D

3. Turn ignition switch “ON”.
4. Check voltage between accelerator position switch terminal 5 and ground with CONSULT-II or tester.

SEF346X

OK or NG

OK

E

GO TO 13.

NG

E

GO TO 12.

12

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M787, F6 (LHD models)

I

Harness for open or short between accelerator position switch and ECM relay

I

Harness for open or short between accelerator position switch and ECM

E

Repair harness or connectors.

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-142

13

CHECK ACCELERATOR POSITION SWITCH INPUT SIGNAL CIRCUIT-I FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between accelerator position switch terminal 6 and ECM terminal 31. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 14.

NG

E

Repair open circuit or short to ground or short to power in harness or connectors.

14

CHECK ACCELERATOR POSITION SWITCH INPUT SIGNAL CIRCUIT-II FOR OPEN AND SHORT

1. Check harness continuity between accelerator position switch terminal 4 and ECM terminal 32. Refer to Wiring Diagram.

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 15.

NG

E

Repair open circuit or short to ground or short to power in harness or connectors.

15

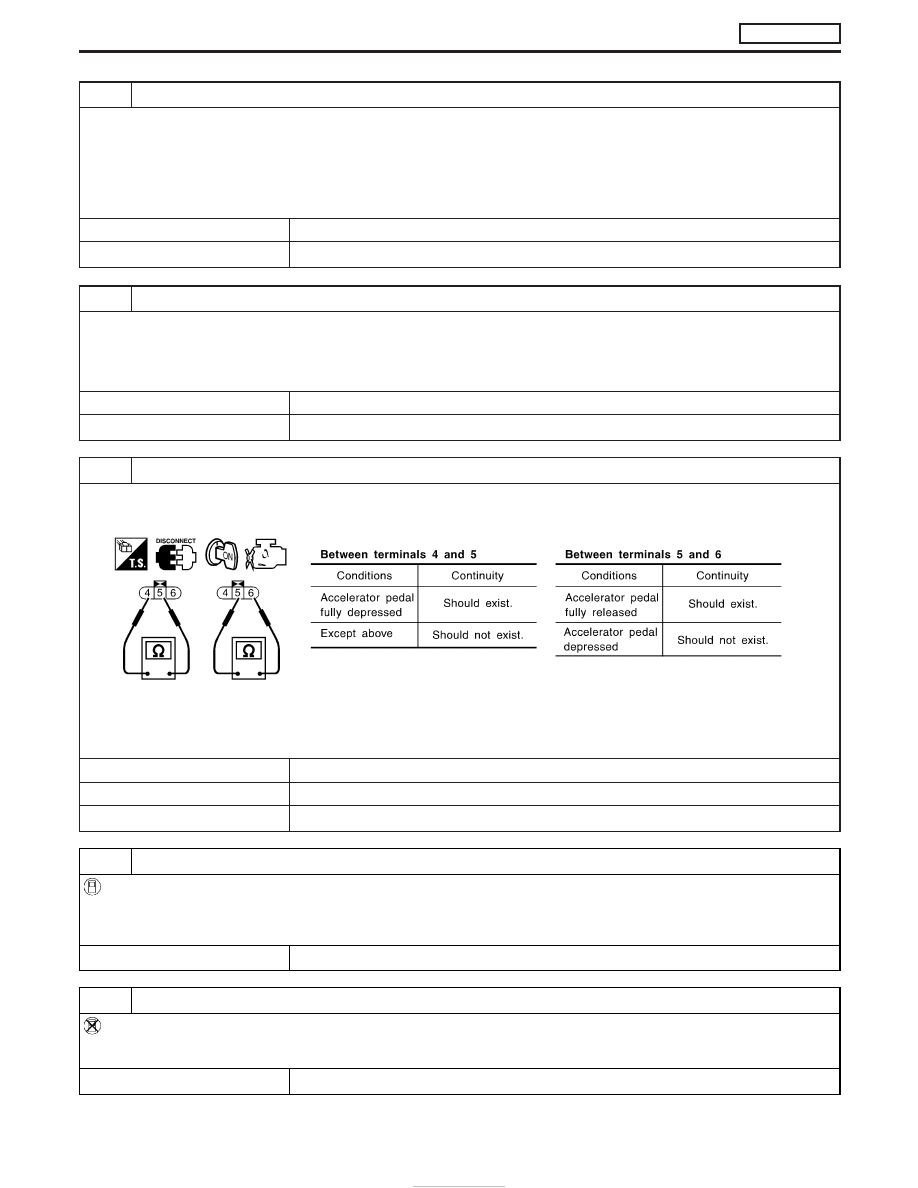

CHECK ACCELERATOR POSITION SWITCH

Check continuity between accelerator position switch terminals 4 and 5, 5 and 6 under the following conditions.

SEF418Y

OK or NG

OK (With CONSULT-II)

E

GO TO 16.

OK (Without CONSULT-II)

E

GO TO 17.

NG

E

Replace accelerator pedal assembly.

16

RESET ACCELERATOR POSITION SENSOR IDLE POSITION MEMORY

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “OFF ACCEL PO SIG” in “ACTIVE TEST” mode with CONSULT-II.
3. Touch “CLEAR”.

E

GO TO 18.

17

RESET ACCELERATOR POSITION SENSOR IDLE POSITION MEMORY

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Let engine idle for 10 minutes.

E

GO TO 18.

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-143

18

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

M/T MODELS

1

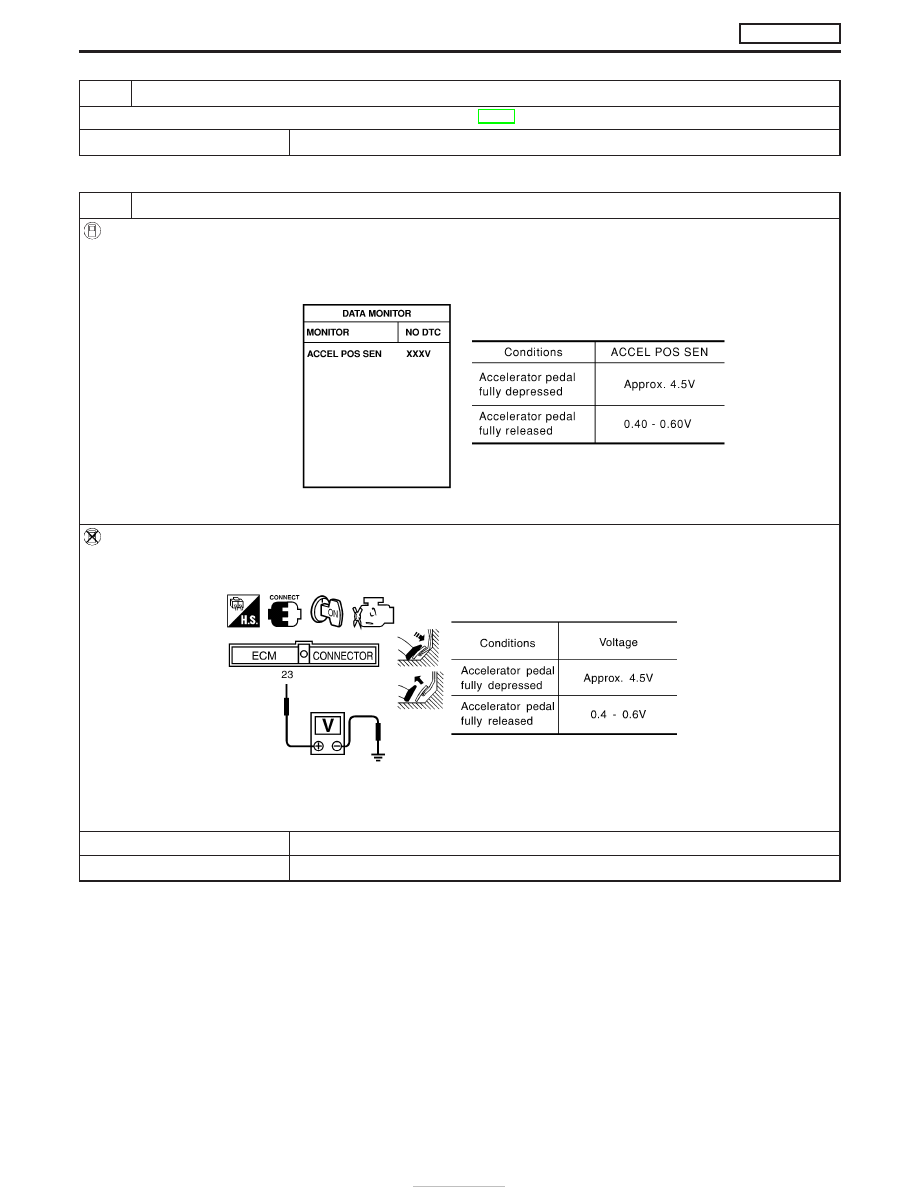

CHECK OVERALL FUNCTION-I

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “ACCEL POS SEN” in “DATA MONITOR” mode with CONSULT-II.
3. Check “ACCEL POS SEN” signal under the following conditions.

SEF278Z

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 23 and ground under the following conditions.

SEF279Z

OK or NG

OK

E

GO TO 2.

NG

E

GO TO 3.

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-144

2

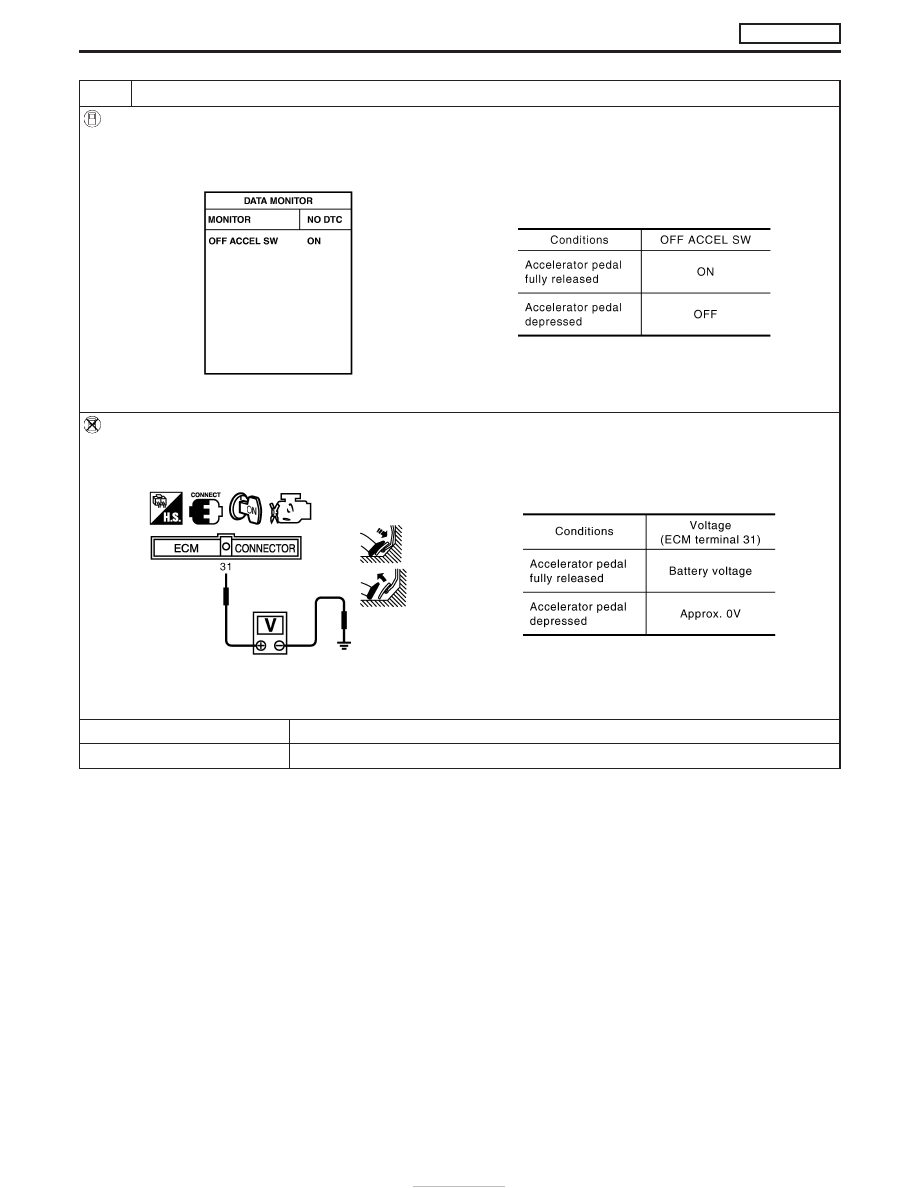

CHECK OVERALL FUNCTION-II

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “FULL ACCEL SW” and “OFF ACCEL SW” in “DATA MONITOR” mode with CONSULT-II.
3. Check “FULL ACCEL SW” and “OFF ACCEL SW” signal under the following conditions.

YEC704A

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 31 and ground under the following conditions.

YEC705A

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 11.

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

Diagnostic Procedure (Cont’d)
