Nissan Terrano model r20 series 2004. Manual - part 103

YEC663A

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

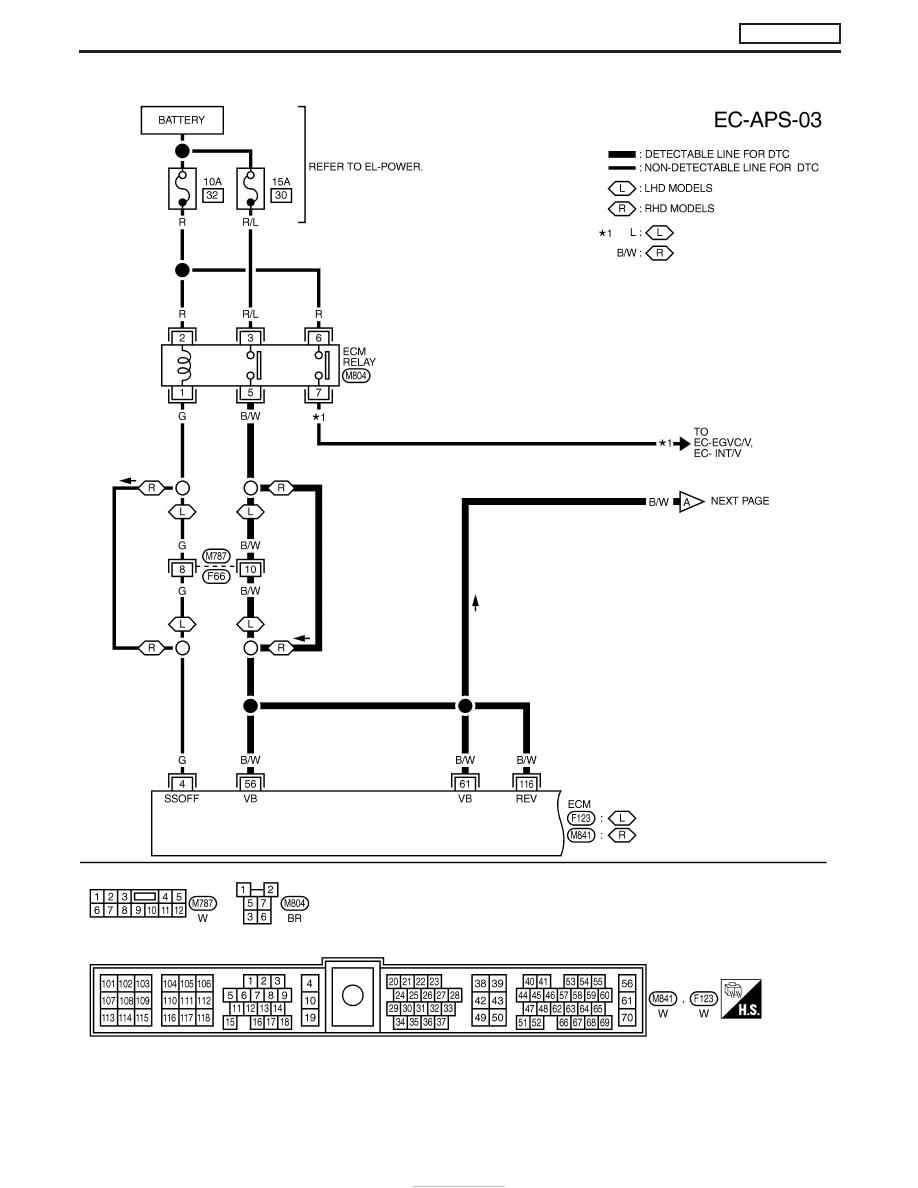

Wiring Diagram (Cont’d)

EC-134

M/T MODELS

YEC690A

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

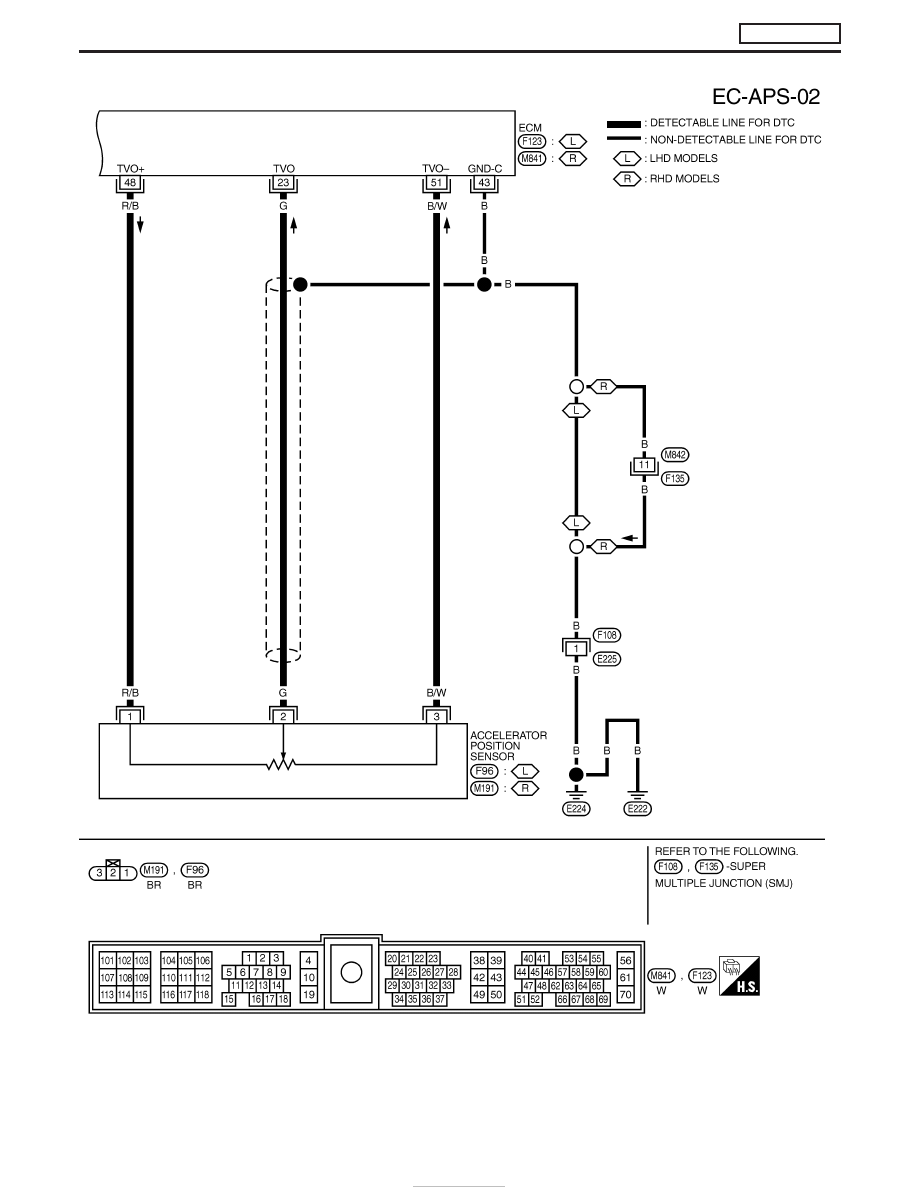

Wiring Diagram (Cont’d)

EC-135

YEC691A

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

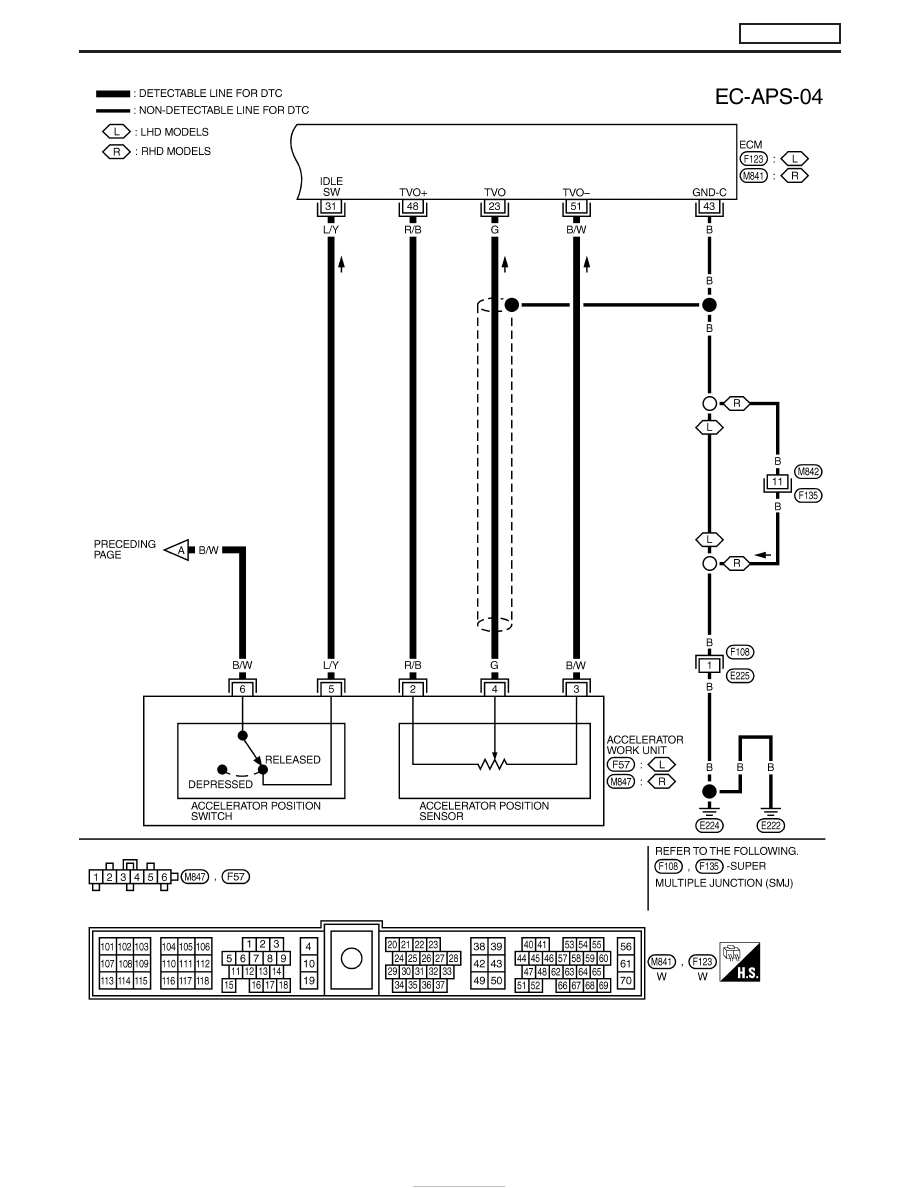

Wiring Diagram (Cont’d)

EC-136

Diagnostic Procedure

A/T MODELS

1

CHECK OVERALL FUNCTION-I

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “ACCEL POS SEN” in “DATA MONITOR” mode with CONSULT-II.
3. Check “ACCEL POS SEN” signal under the following conditions.

SEF278Z

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 23 and ground under the following conditions.

SEF279Z

OK or NG

OK

E

GO TO 2.

NG

E

GO TO 3.

DTC 0403 ACCEL POS SENSOR

ZD30DDTi

EC-137
