Ring Gear and Drive Pinion

Check gear teeth for scoring, cracking or chipping.
If any damaged part is evident, replace ring gear and drive pinion
as a set (hypoid gear set).

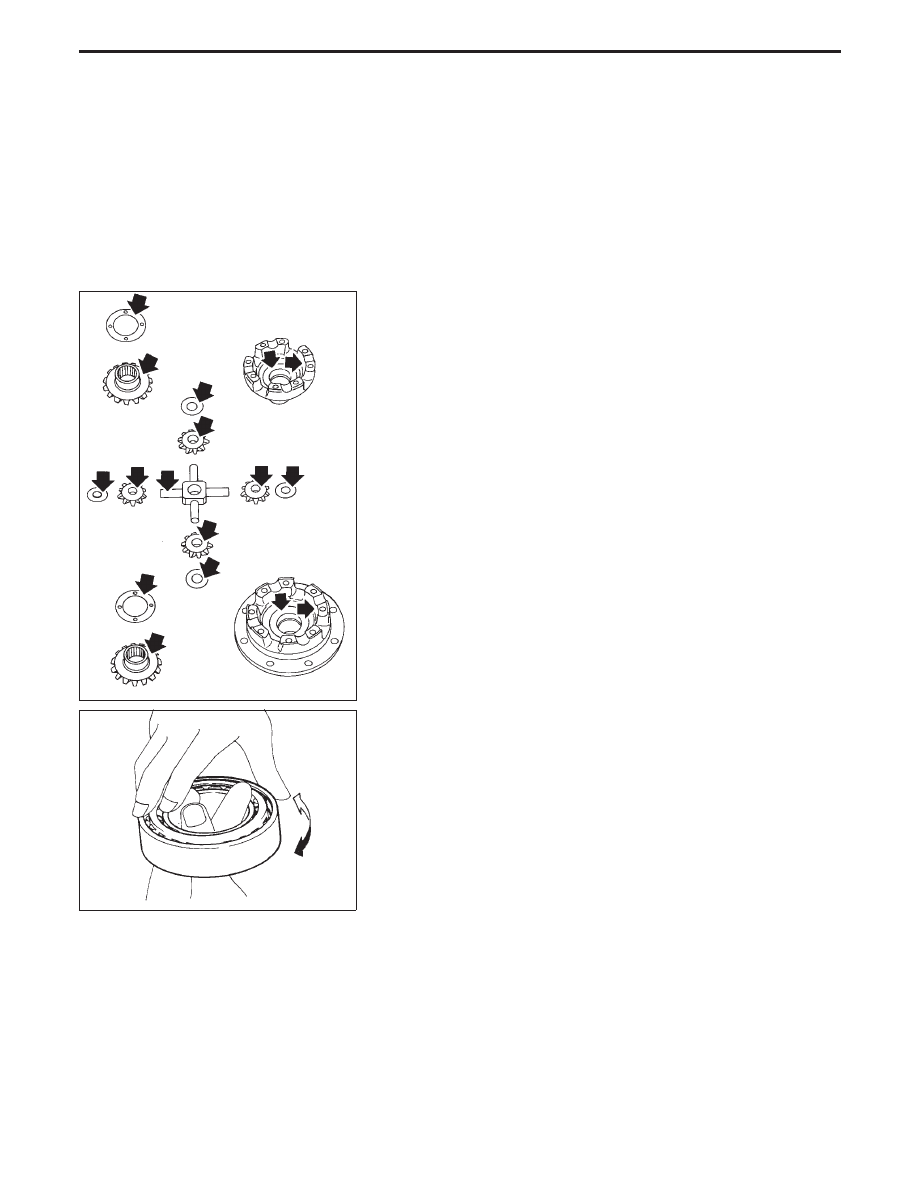

Differential Case Assembly

Check mating surfaces of differential case, side gears, pinion mate
gears, pinion mate shaft and thrust washers.

Bearing

1. Thoroughly clean bearing.
2. Check bearings for wear, scratches, pitting or flaking.

Check tapered roller bearing for smooth rotation. If damaged,
replace outer race and inner cone as a set.

SPD648

SPD715

INSPECTION (R180A)

PD-20

To avoid confusion while calculating bearing shims, it is absolutely
necessary to stay with the metric system. If you measure anything
in inches, the results MUST be converted to the metric system.

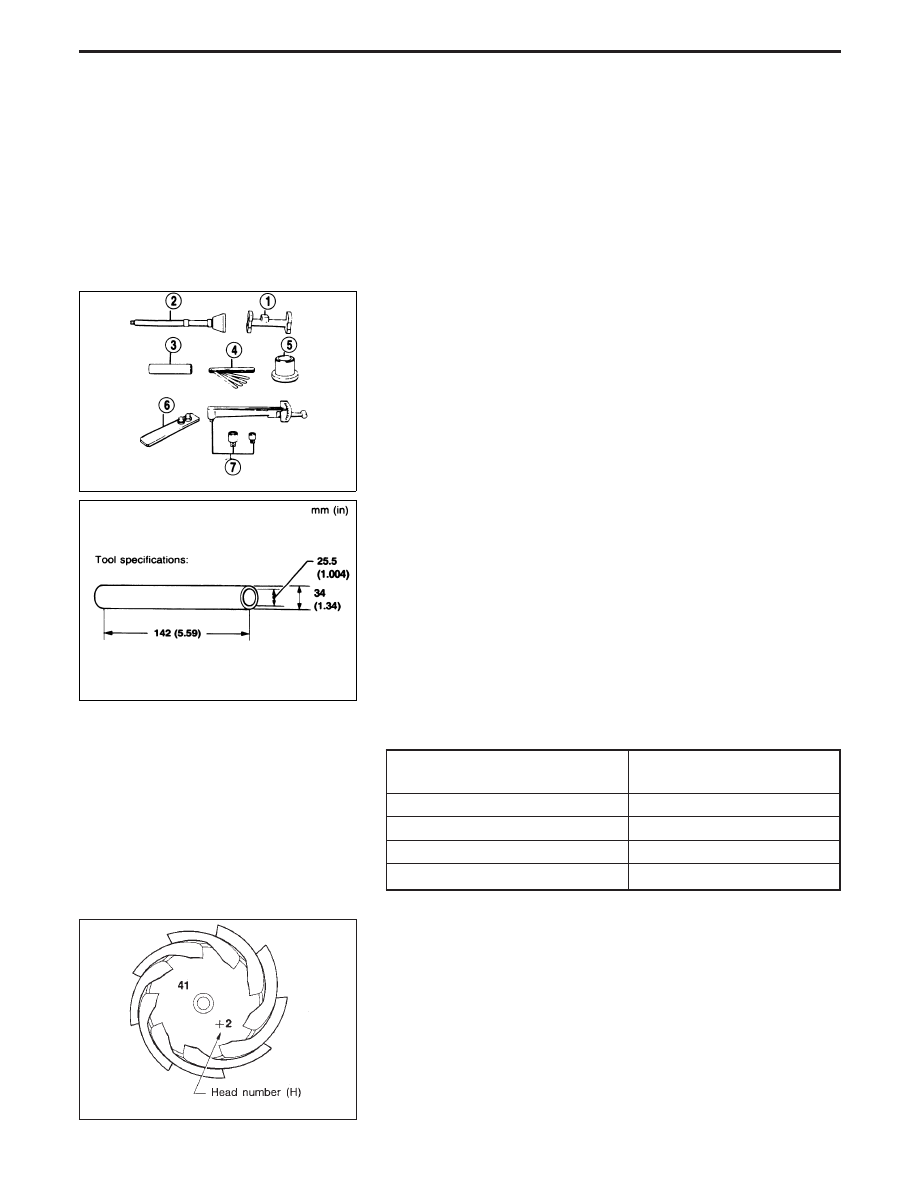

Drive Pinion Height

1. First prepare Tools for pinion height adjustment.

q

1

Height gauge (ST31211000)

q

2

Dummy shaft (ST31212000)

q

3

Collar

q

4

Feeler gauge

q

5

Dummy shaft spacer (ST31851000)

q

6

Stopper (ST31852000)

q

7

Preload gauge (ST3127S000)

I

Use a collar which has the specifications shown at left.

2. To simplify the job, make a chart, like the one below, to orga-

nize your calculations.

LETTERS

HUNDREDTHS OF

A MILLIMETER

H:

Head number

D

′

:

Figure marked on dummy shaft

S:

Figure marked on height gauge

N:

Measuring clearance

3. Write the following numbers down in the chart.
H: Head number

SPD633

SPD753

SPD542

ADJUSTMENT (R180A)

PD-21

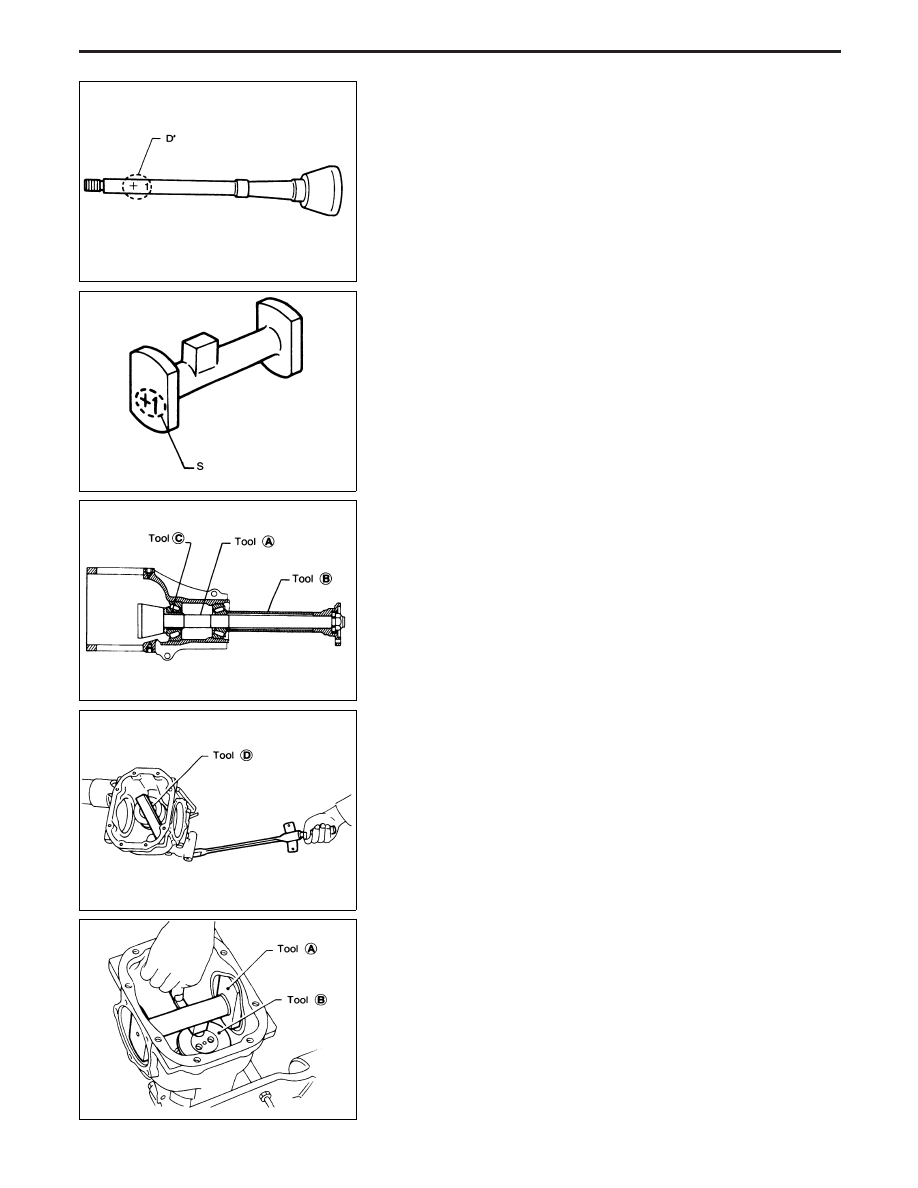

D

′

: Figure marked on dummy shaft.

S: Figure marked on height gauge.
W: Thickness of drive pinion height adjusting washer which is 3.09

mm (0.1217 in).

4. Set Tool (dummy shaft) as shown at left and tighten drive pin-

ion nut carefully to correct preload of 1.0 to 1.3 N

⋅

m (10 to 13

kg-cm, 8.7 to 11.3 in-lb).

Tool number:

q

A

Dummy shaft (ST31212000)

q

B

Collar

q

C

Dummy shaft spacer (ST31851000)

q

D

Stopper (ST31852000)

5. Attach Tool (height gauge) to gear carrier, and measure the

clearance between the height gauge and the dummy shaft face.

Tool number

q

A

Height gauge (ST31211000)

q

B

Dummy shaft (ST31212000)

SPD627

SPD628

SPD754

SPD373

PD091

ADJUSTMENT (R180A)

Drive Pinion Height (Cont’d)

PD-22

6. Substitute these values into the equation to calculate the thick-

ness of the washer.

If values signifying H, D

′

and S are not given, regard them as

zero and calculate.

T (Thickness of washer)
= W + N − [(H − D

′

− S) x 0.01] − 0.20

Example:

W = 3.09
N = 0.33
H = +2
D

′

= −1

S = 0

T = W + N − [(H − D

′

− S) x 0.01] − 0.20

(1)

H

...............................................................................2

−D

′

..........................................................................−(−1)

+3

(2) −S

.............................................................................−0

+3

(3)

+3

x0.01

+0.03

(4)

W ..........................................................................3.09

+N

........................................................................+0.33

3.42

(5)

−[+0.03]

3.39

(6)

−0.20

3.19

7. Select the proper washer. (Refer to PD-57.)
If you cannot find the desired thickness of washer, use washer
with thickness closest to the calculated value.
Example:
Calculated value ... T = 3.19 mm
Used washer ... T = 3.18 mm

ADJUSTMENT (R180A)

Drive Pinion Height (Cont’d)

PD-23
