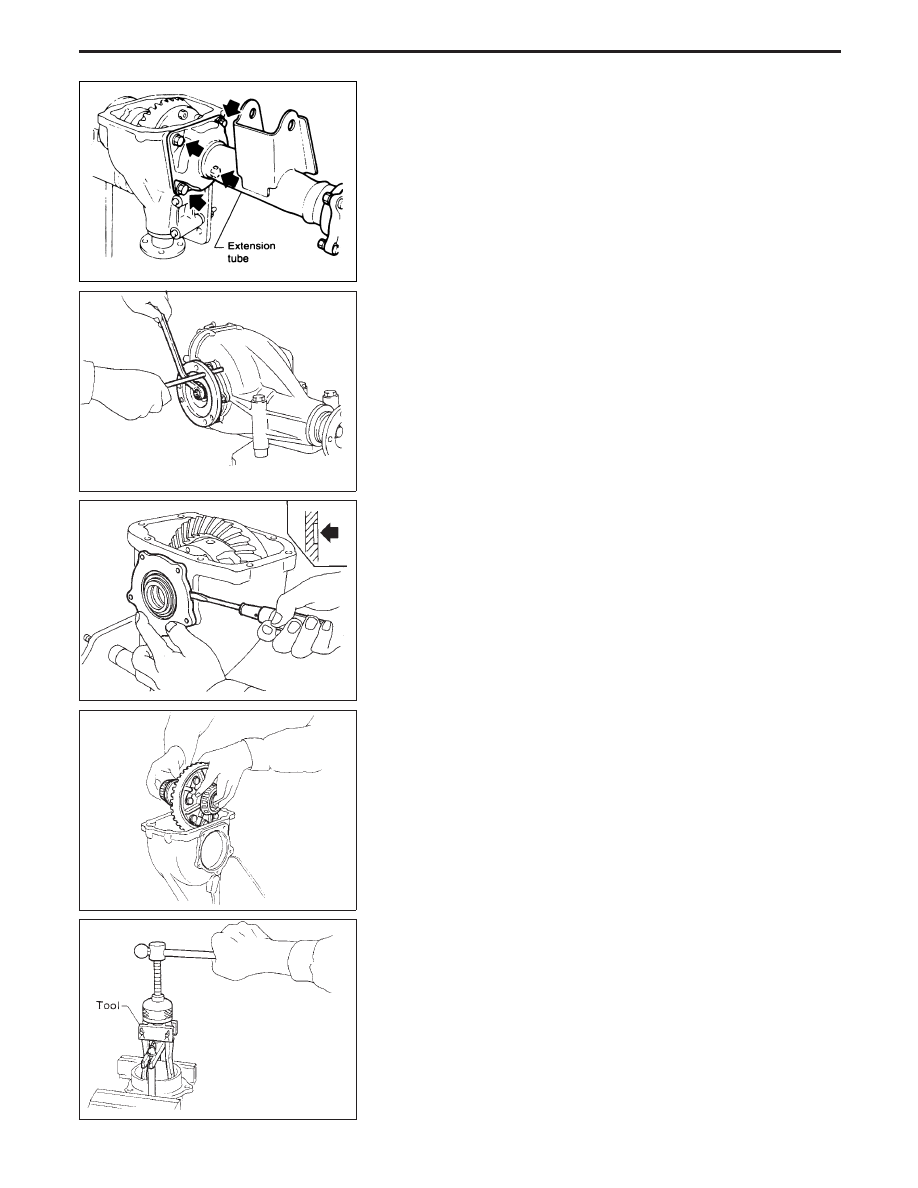

2. Remove extension tube and differential side shaft assembly.

3. Remove differential side flange.

4. Mark side retainers for identification. Remove side retainers.
Be careful not to confuse right and left side retainers and
shims.

5. Extract differential case from final drive housing.

6. Remove side outer races.

Tool number:

ST33290001

Be careful to keep the side bearing outer races together with
their respective inner cones — do not mix them up.
7. Remove side oil seal.

NPD005

SPD713

SPD639

SPD309

PD243

DISASSEMBLY (R180A)

Final Drive Housing (Cont’d)

PD-16

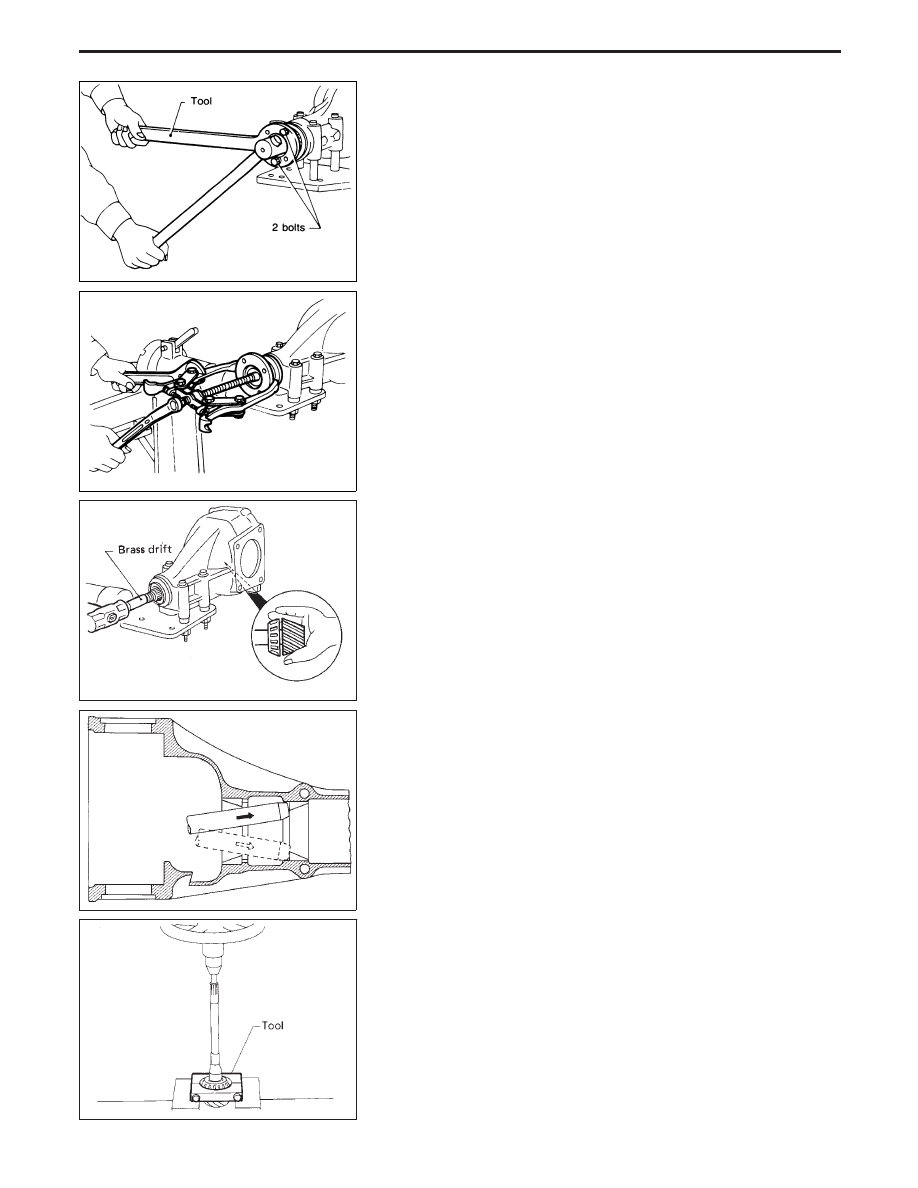

8. Loosen drive pinion nut.

Tool number:

ST38060002

9. Remove companion flange with puller.

10. Take out drive pinion together with pinion rear bearing inner

cone, drive pinion bearing spacer and pinion bearing adjusting
washer.

11. Remove front oil seal and pinion front bearing inner cone.

12. Remove pinion front and rear bearing outer races with brass

drift.

13. Remove pinion rear bearing inner cone and drive pinion adjust-

ing washer.

Assembly:

ST30905000

Tool number:

ST30031000

SPD752

SPD640

SPD641

PD349

PD179

DISASSEMBLY (R180A)

Final Drive Housing (Cont’d)

PD-17

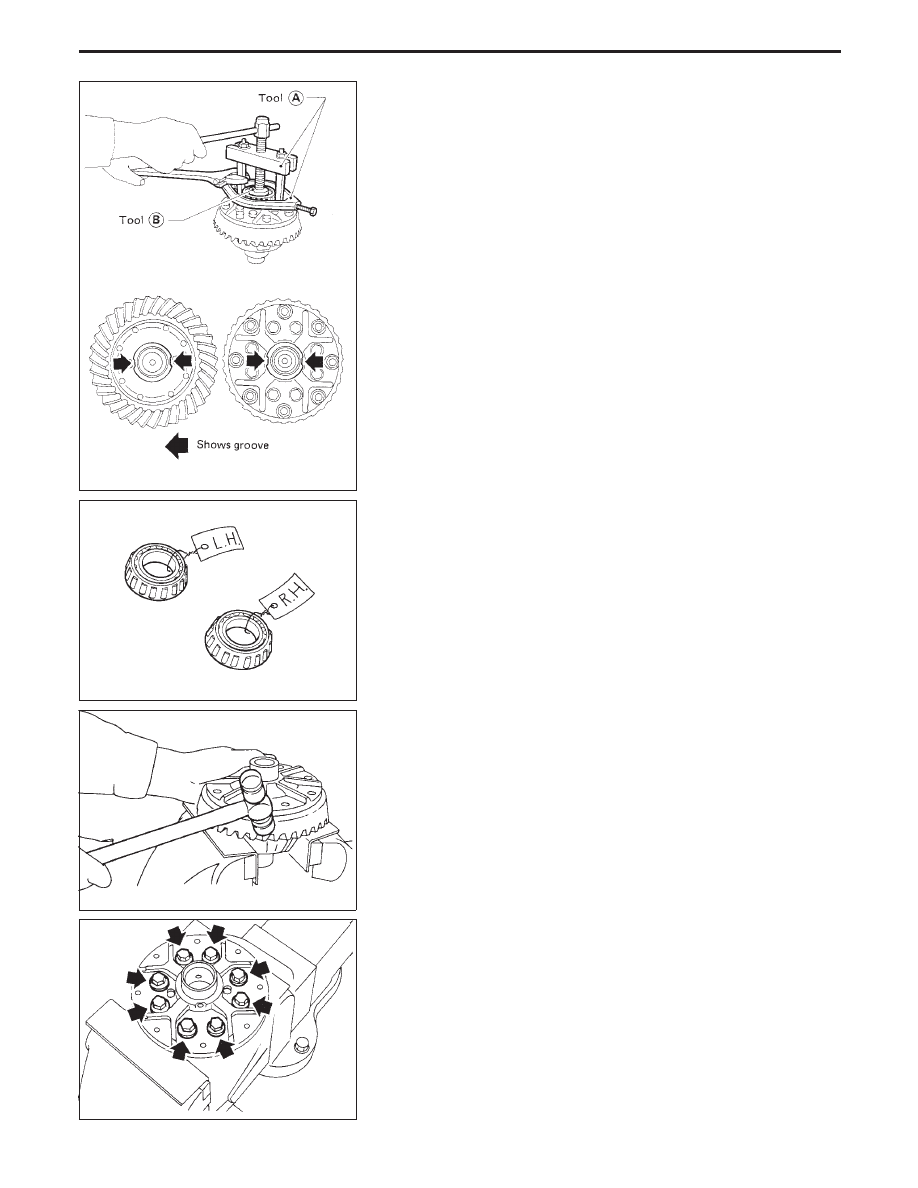

Differential Case

1. Remove side bearing inner cones.
To prevent damage to bearing, engage puller jaws in grooves.

Assembly:

ST33065001

Tool number:

q

A

ST33051001

q

B

ST33061000

Be careful not to confuse the right and left hand parts.

2. Loosen ring gear bolts in a criss-cross fashion.
3. Tap ring gear off differential case with a soft hammer.
Tap evenly all around to keep ring gear from binding.

4. Separate L.H. and R.H. differential cases.
Put match marks on both L.H. and R.H. differential cases.

SPD642

SPD022

SPD024

SPD643

DISASSEMBLY (R180A)

PD-18

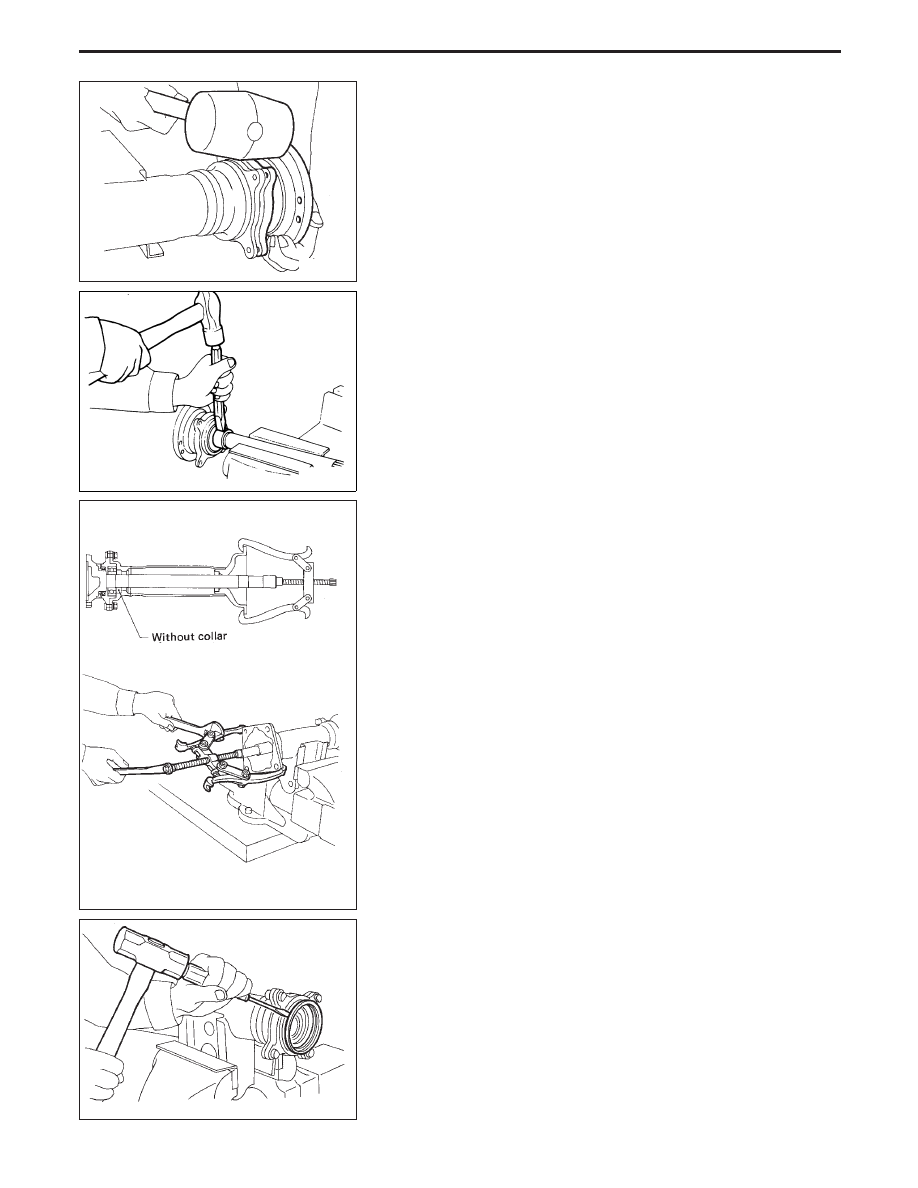

Extension Tube and Differential Side Shaft

1. Remove differential side shaft assembly from extension tube.

2. Cut rear axle bearing collar with cold chisel. Be careful not to

damage differential side shaft.

3. Install differential side shaft into extension tube and secure with

bolts. Remove extension tube retainer from differential side
shaft.

4. Remove grease seal.

SPD644

SPD645

SPD646

SPD647

DISASSEMBLY (R180A)

PD-19
