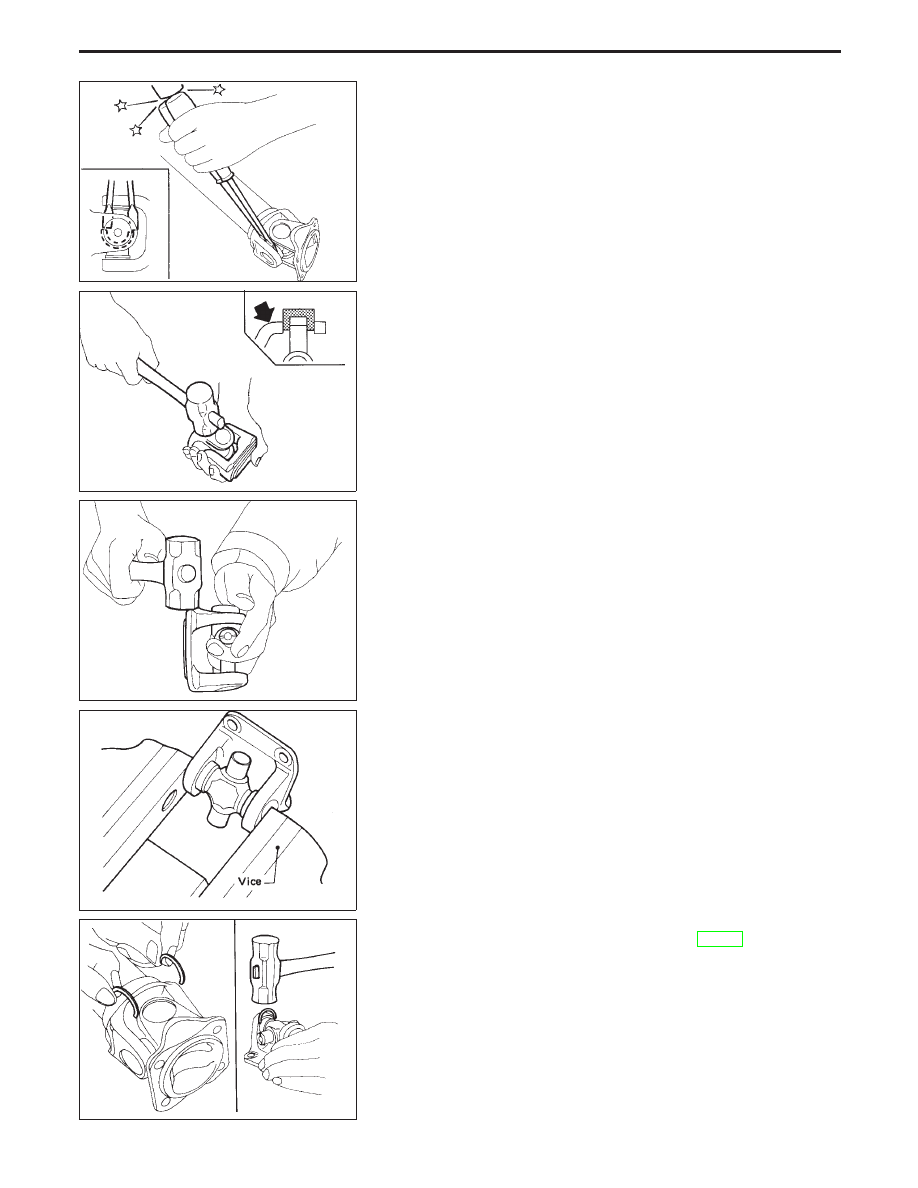

2. Remove snap ring.

3. Remove pushed out journal bearing by lightly tapping yoke with

a hammer, taking care not to damage journal and yoke hole.

4. Remove bearing at opposite side in above operation.
Put marks on disassembled parts so that they can be rein-
stalled in their original positions from which they were
removed.

Assembly

JOURNAL

1. Assemble journal bearing. Apply recommended multi-purpose

grease on bearing inner surface.

When assembling, be careful that needle bearing does not fall
down.

2. Select snap rings that will provide specified play in axial direc-

tion of journal, and install them. (Refer to PD-57.)

Select snap rings with a difference in thickness at both sides
within 0.06 mm (0.0024 in).

SPD731

SPD732

SPD131

SPD133

SPD134

PROPELLER SHAFT

Disassembly (Cont’d)

PD-8

3. Adjust thrust clearance between bearing and snap ring to zero

by tapping yoke.

4. Check to see that journal moves smoothly and check for axial

play.

Axial play: Less than 0.02 mm (0.0008 in)

SPD732

SPD135

PROPELLER SHAFT

Assembly (Cont’d)

PD-9

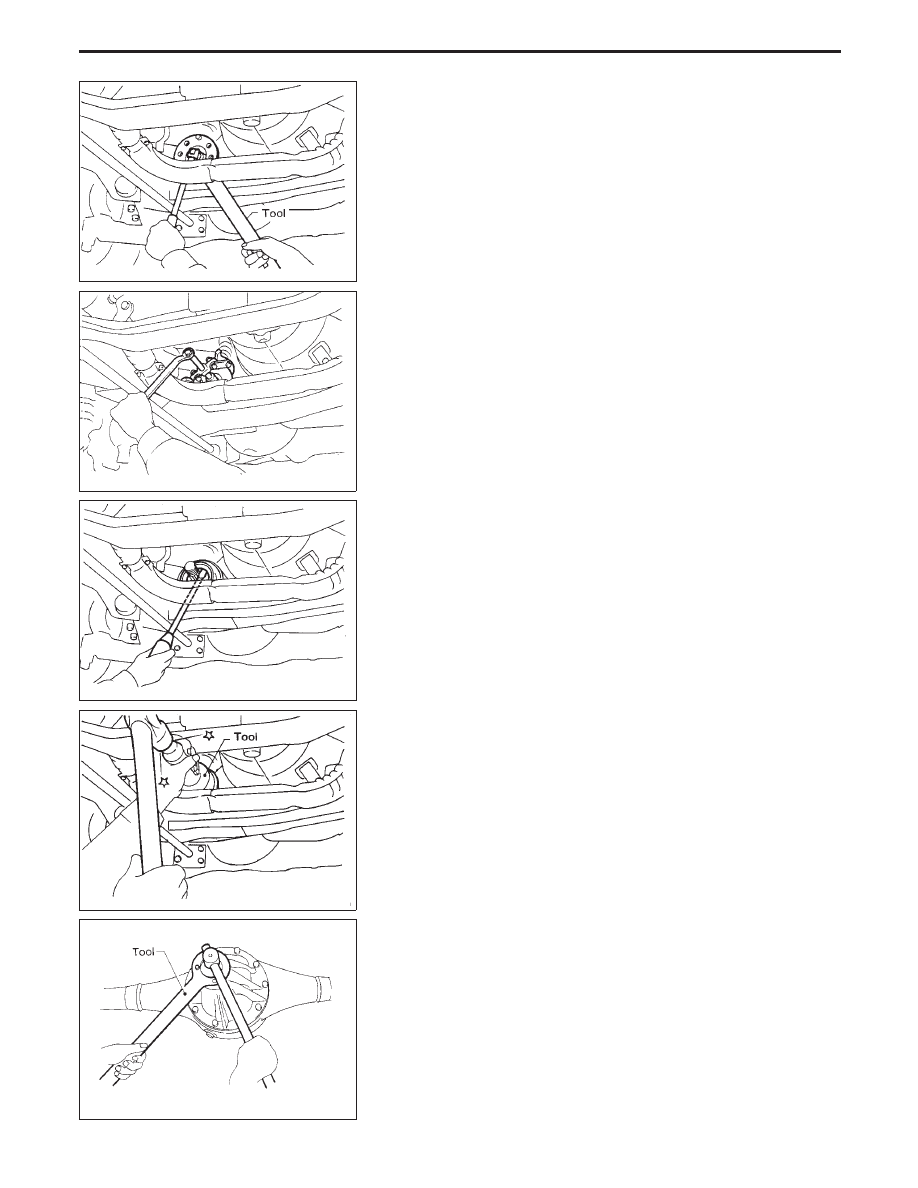

Front Oil Seal Replacement
(Front final drive: R180A)

1. Remove front propeller shaft.
2. Loosen drive pinion nut.

Tool number: ST38060002

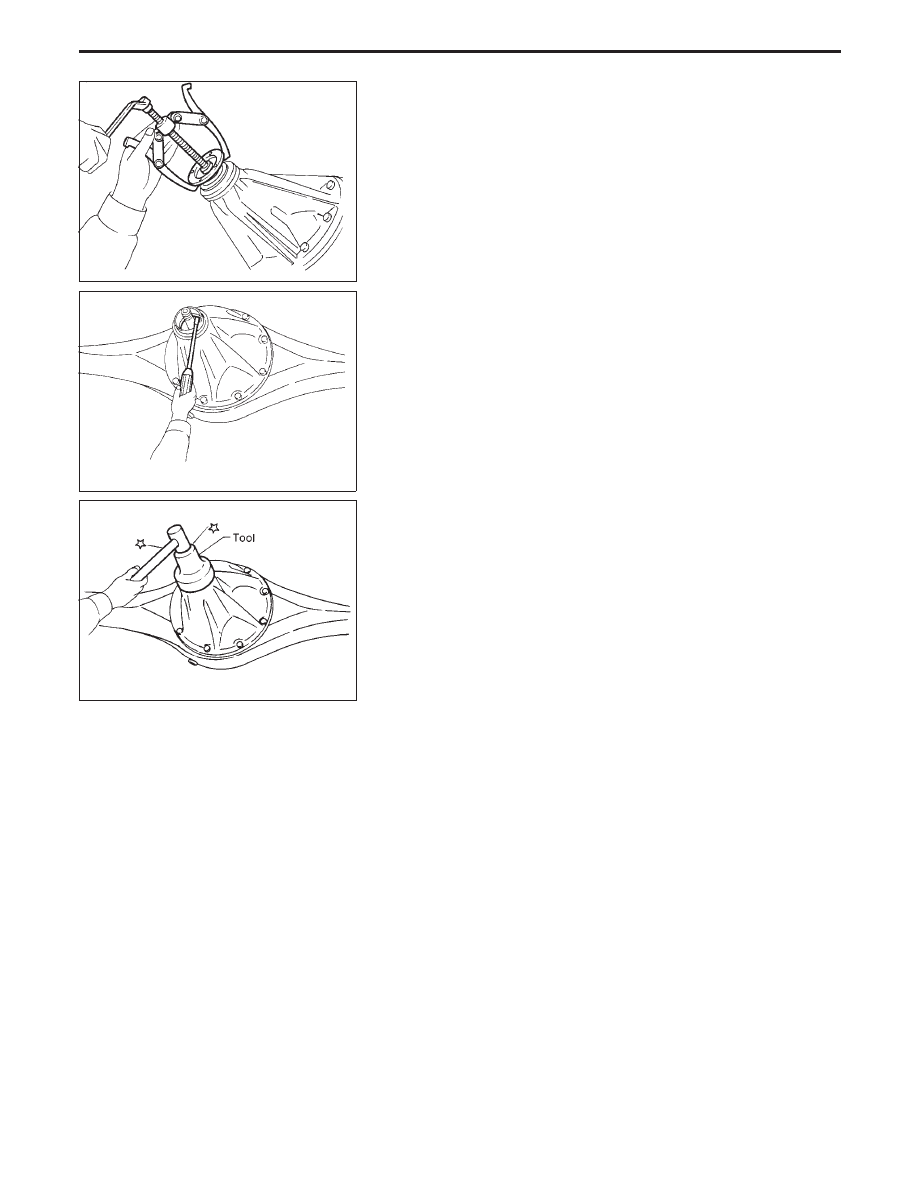

3. Remove companion flange.

4. Remove front oil seal.

5. Apply multi-purpose grease to cavity at sealing lips of oil seal.

Press front oil seal into carrier.

6. Install companion flange and drive pinion nut.
7. Install propeller shaft.

Tool number:

ST30720000

Front Oil Seal Replacement
(Rear final drive: H233B)

1. Remove rear propeller shaft.
2. Loosen drive pinion nut.

Tool number:

KV38104700

SPD733

SPD734

SPD735

SPD736

PD237

ON-VEHICLE SERVICE

PD-10

3. Remove companion flange.

4. Remove front oil seal.

5. Apply multi-purpose grease to cavity at sealing lips of oil seal.

Press front oil seal into carrier.

6. Install companion flange and drive pinion nut in.
7. Install rear propeller shaft.

Tool number:

KV381025S0

SPD737

SPD738

SPD739

ON-VEHICLE SERVICE

Front Oil Seal Replacement
(Rear final drive: H233B) (Cont’d)

PD-11
