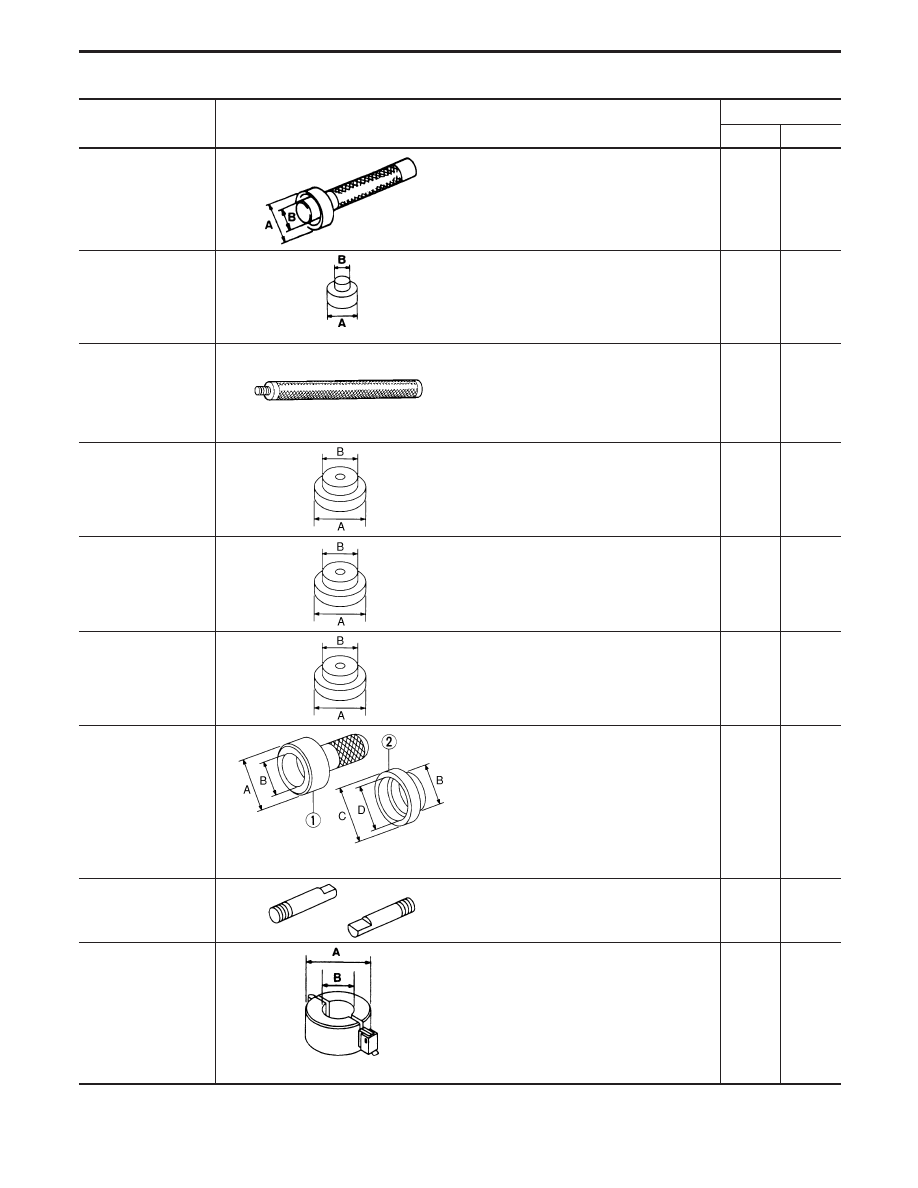

*: Special tool or commercial equivalent

Tool number
Tool name

Description

Unit application

R180A

H233B

ST33190000*
Diff. side bearing drift

Installing side bearing inner cone

A: 52 mm (2.05 in) dia.
B: 34 mm (1.34 in) dia.

—

X

ST33081000*
Side bearing puller
adapter

Installing side bearing inner cone

A: 43 mm (1.69 in) dia.
B: 33.5 mm (1.319 in) dia.

—

X

ST30611000*
Drift

Installing pinion rear bearing outer race

X

X

ST30621000*
Drift

Installing pinion rear bearing outer race

A: 79 mm (3.11 in) dia.
B: 59 mm (2.32 in) dia.

X

X

ST30701000*
Drift

Installing pinion front bearing outer race

A: 61.5 mm (2.421 in) dia.
B: 41 mm (1.61 in) dia.

X

—

ST30613000*
Drift

Installing pinion front bearing outer race

A: 71.5 mm (2.815 in) dia.
B: 47.5 mm (1.870 in) dia.

—

X

KV381025S0*
Oil seal fitting tool

q

1

ST30720000

Drift bar

q

2

KV38102510

Drift

Installing front oil seal

A: 77 mm (3.03 in) dia.
B: 55 mm (2.17 in) dia.
C: 71 mm (2.80 in) dia.
D: 65 mm (2.56 in) dia.

X

X

ST33720000
Diff. side retainer
guide

Installing side retainer

X

—

ST33270000
Side oil seal drift

Installing side oil seal

A: 62 mm (2.44 in) dia.
B: 28 mm (1.10 in) dia.

X

—

PREPARATION

PD-4

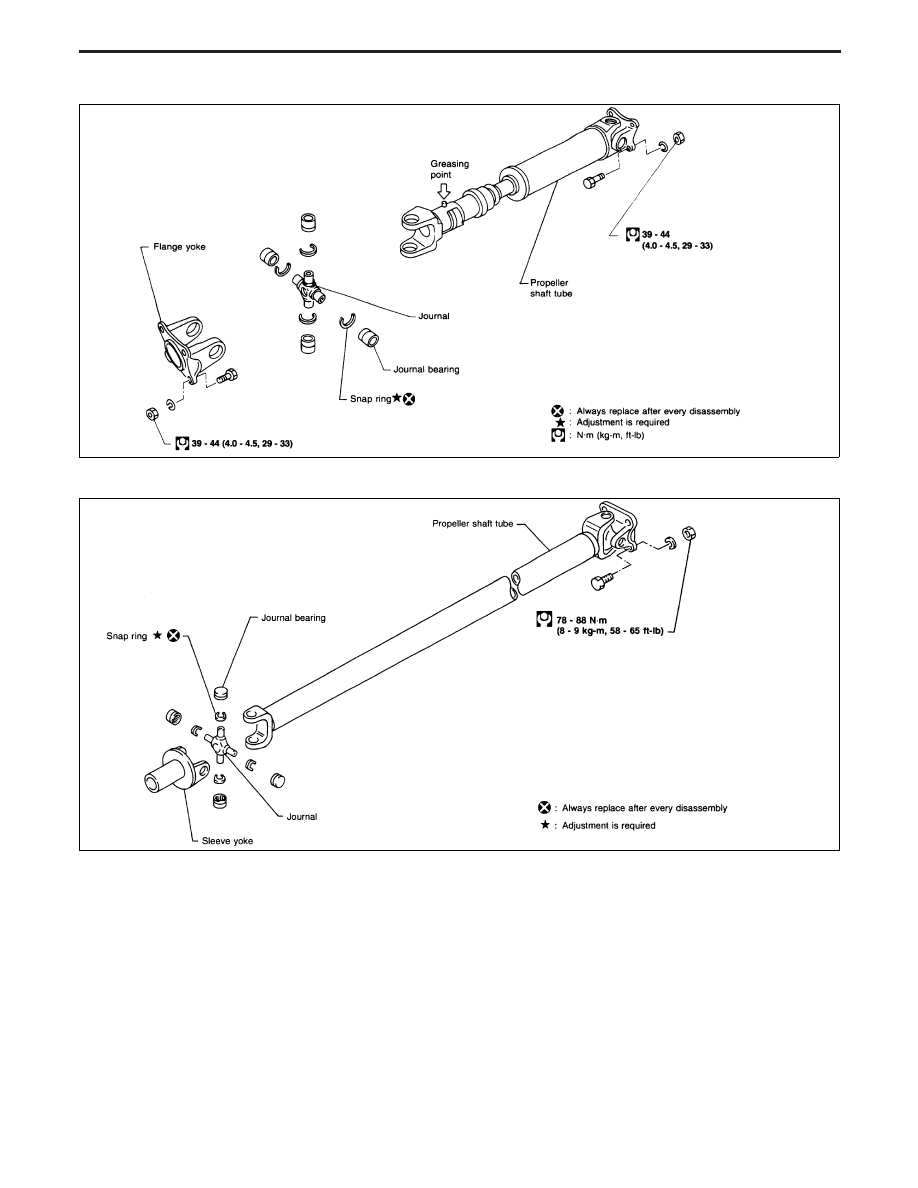

Front propeller shaft (Model 0F71H)

Rear propeller shaft (Model 2S80B)

SPD724

SPD725

PROPELLER SHAFT

PD-5

On-Vehicle Service

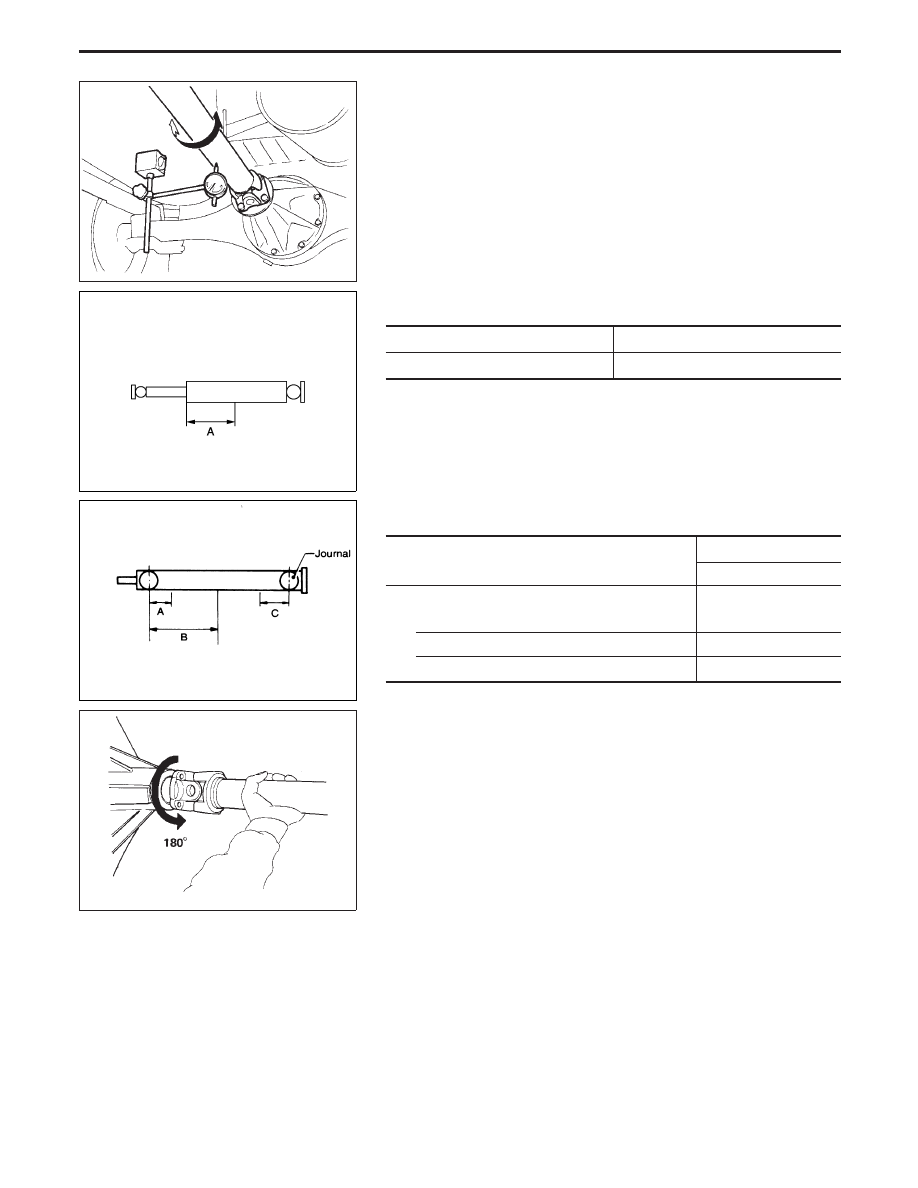

PROPELLER SHAFT VIBRATION

If vibration is present at high speed, inspect propeller shaft runout
first.
1. Raise rear wheels.
2. Measure propeller shaft runout at points indicated below by

rotating final drive companion flange by hand.

Front propeller shaft

Unit: mm (in)

Propeller shaft model

0F71H

Measuring point A

126 (4.96)

Rear propeller shaft

Unit: mm (in)

Propeller shaft model

2S80B

H233B

Measuring point

A

280 (11.02)

B

475 (18.70)

C

280 (11.02)

3. If runout exceeds specifications, disconnect propeller shaft at

final drive companion flange; then rotate companion flange 180
degrees and reconnect propeller shaft.

Runout limit: 0.6 mm (0.024 in)

4. Check runout again. If runout still exceeds specifications,

replace propeller shaft assembly.

5. Perform road test.

APPEARANCE CHECKING

I

Inspect propeller shaft tube surface for dents or cracks. If
damaged, replace shaft assembly.

I

If center is noisy or damaged, replace center bearing.

SPD728

YPD005

NPD001

SPD102

PROPELLER SHAFT

PD-6

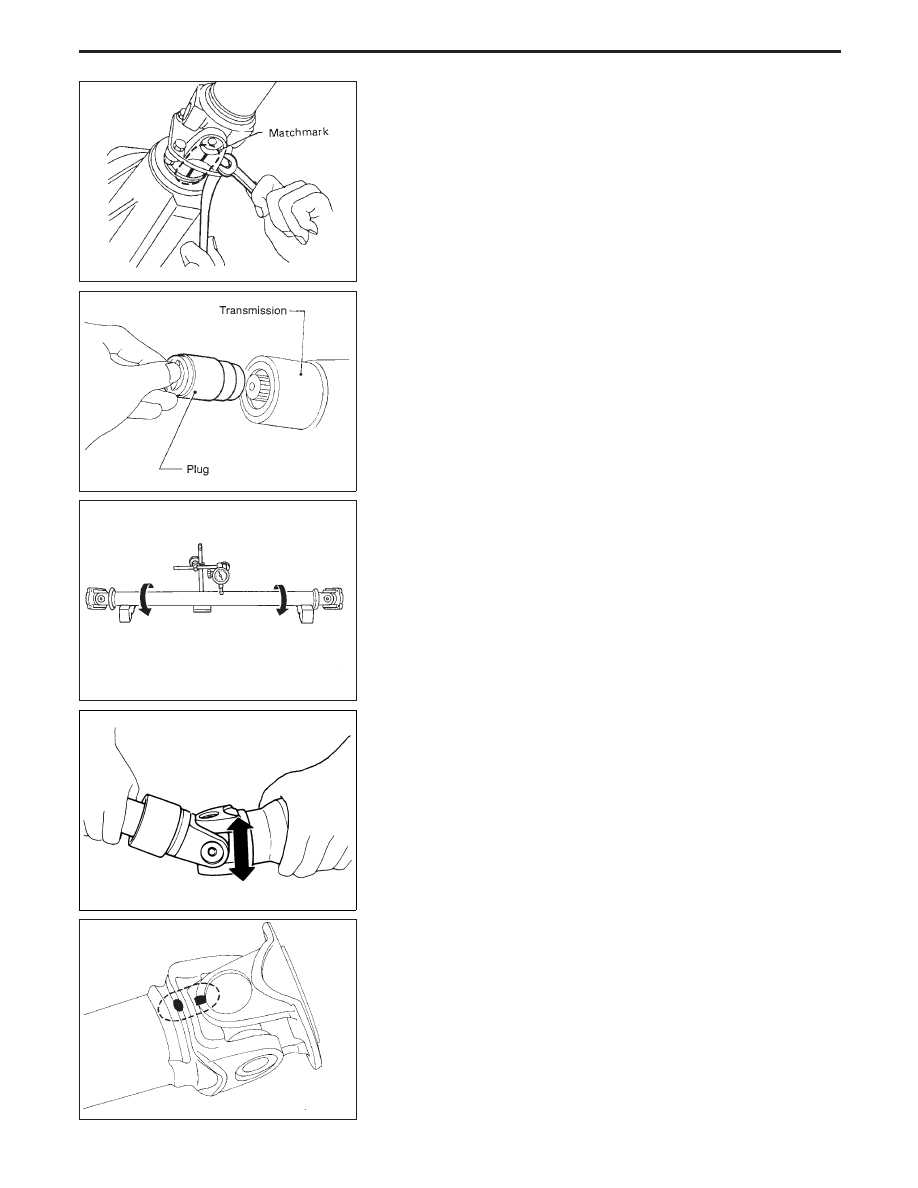

Removal and Installation

I

Put match marks on flanges and separate propeller shaft from
final drive.

I

Draw out propeller shaft from transmission and plug up rear
end of transmission rear extension housing.

Inspection

I

Inspect propeller shaft runout. If runout exceeds specifications,
replace propeller shaft assembly.

Runout limit:

0.6 mm (0.024 in)

I

Inspect journal axial play. If the play exceeds specifications,
replace propeller shaft assembly.

Journal axial play:

0.2 mm (0.008 in) or less

Disassembly

JOURNAL

1. Put match marks on shaft and flange or yoke.

SPD103

SPD359

SPD106

SPD165

SPD128

PROPELLER SHAFT

PD-7
