Case Components

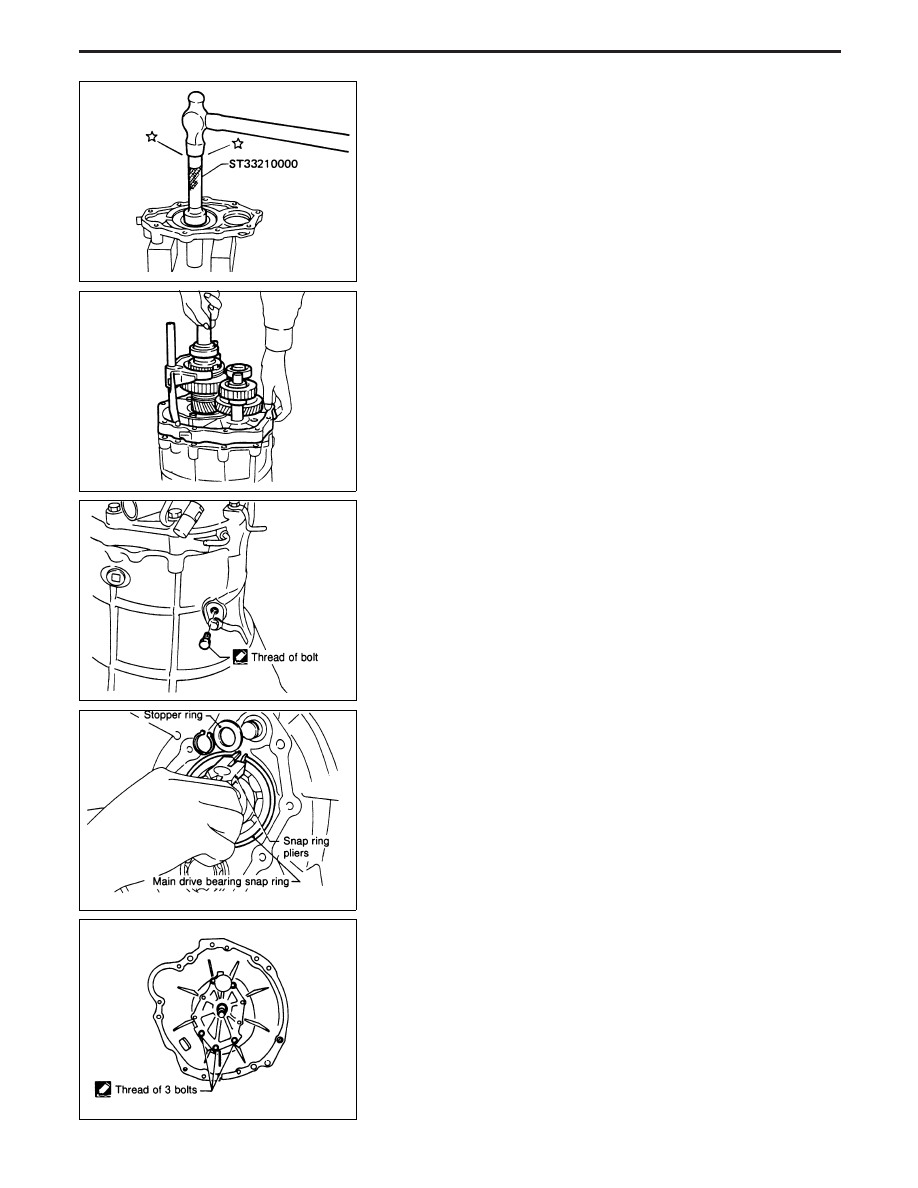

1. Install front cover oil seal.
Apply multi-purpose grease to seal lip.
2. Install selected counter gear front bearing shim onto transmis-

sion case.

Apply multi-purpose grease.
3. Apply sealant to mating surface of transmission case.

4. Install gear assembly onto transmission case.
5. Install check spring and check ball into interlock stopper.
Apply multi-purpose grease to check ball.

6. Install interlock stopper assembly and then tighten check ball

plug.

Apply sealant to thread of check ball plug.

7. Install stopper ring and main drive bearing snap ring.

8. Install front cover and gasket.
Apply sealant to thread of 3 bolts shown left.
9. Apply sealant to mating surface of adapter plate.

SMT393A

SMT588A

SMT460A

SMT371A

SMT443B

ASSEMBLY

MT-32

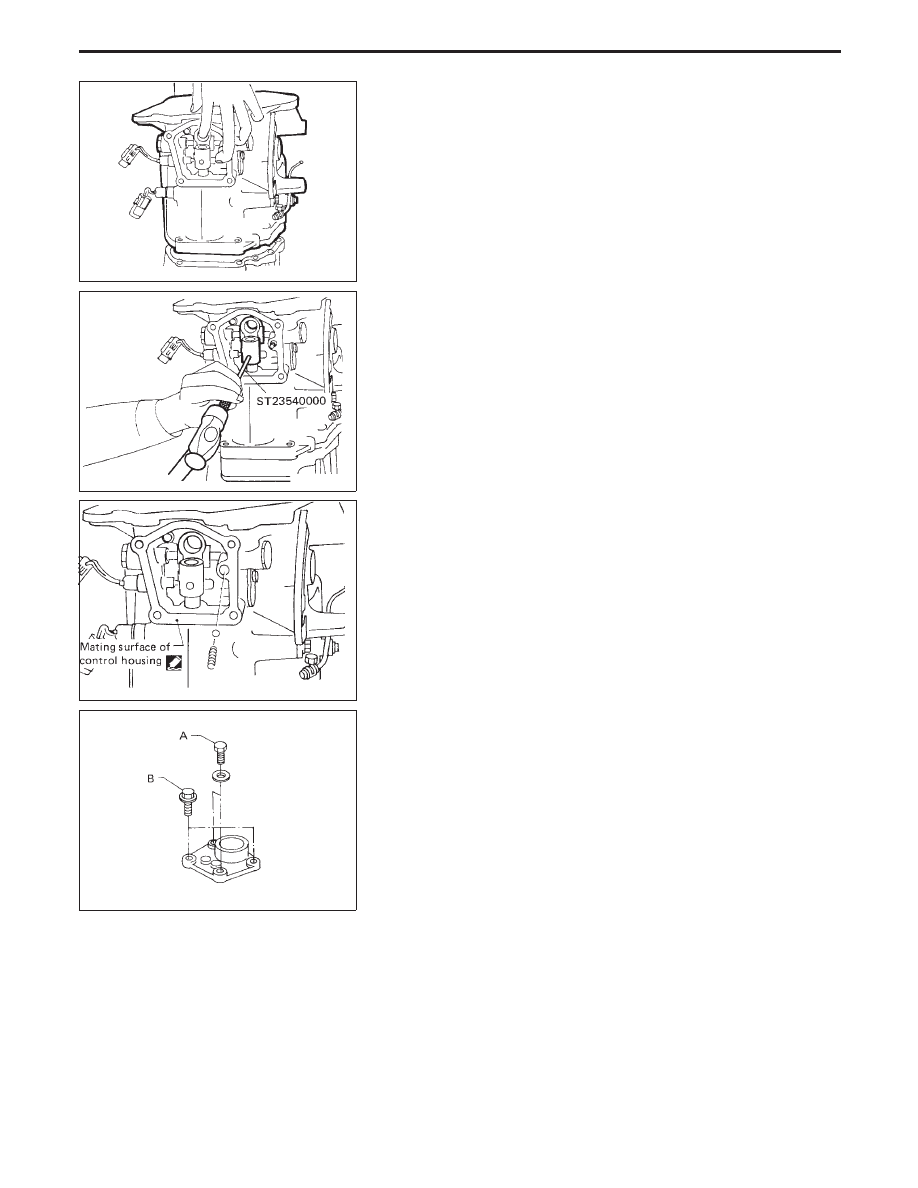

10. Install OD gear case together with striking arm.

11. Install retaining pin into striking arm.

12. Install return spring and check ball and then install control hous-

ing.

Apply sealant to mating surface of OD gear case.

13. Tighten control housing bolts.

Bolt head size:

A bolts 12 mm
B bolts 13 mm

SMT444B

SMT439B

SMT445B

SMT446B

ASSEMBLY

Case Components (Cont’d)

MT-33

General Specifications

Engine

TD27Ti and ZD30DDTi

Transmission model

FS5R30A

No. of speeds

5

Shift pattern

Synchromesh type

Warner

Gear ratio

1st

3.580

2nd

2.077

3rd

1.360

4th

1.000

OD

0.811

Reverse

3.631

No. of teeth

Mainshaft

drive

1st

32

2nd

30

3rd

29

4th

22

OD

24

Reverse

30

Countershaft

Drive

1st

13

2nd

21

3rd

31

4th

32

OD

43

Reverse

12

Reverse idler gear

22

Oil capacity



(lmp pt)

3.6 (6-3/8)

SERVICE DATA AND SPECIFICATIONS (SDS)

MT-34

Inspection and Adjustment

GEAR END PLAY

Gear

End play mm (in)

1st main gear

0.23 - 0.33 (0.0091 - 0.0130)

2nd main gear

0.23 - 0.33 (0.0091 - 0.0130)

3rd main gear

0.23 - 0.33 (0.0091 - 0.0130)

OD counter gear

0.23 - 0.33 (0.0091 - 0.0130)

Reverse main gear

0.33 - 0.43 (0.0130 - 0.0169)

Counter gear

0.10 - 0.25 (0.0039 - 0.0098)

Reverse idler gear

0.30 - 0.53 (0.0118 - 0.0209)

CLEARANCE BETWEEN BAULK RING AND
GEAR

Unit: mm (in)

Standard

Wear limit

1st & 2nd

1.05 - 1.3

(0.0413 - 0.0512)

0.7 (0.028)

3rd & main-
drive

1.05 - 1.3

(0.0413 - 0.0512)

0.7 (0.028)

OD

1.05 - 1.3

(0.0413 - 0.0512)

0.7 (0.028)

DISTANCE BETWEEN REAR SURFACE OF
REVERSE CONE AND
REVERSE BAULK RING

Unit: mm (in)

Standard

Wear limit

Dimension

“A”

−0.1 to 0.36

(−0.0039 to 0.0142)

0.7 (0.028)

AVAILABLE SNAP RING

Main drive gear snap ring

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness mm (in)

Part number

1.89 (0.0744)

32204-01G00

1.98 (0.0780)

32204-01G01

2.05 (0.0807)

32204-01G02

2.12 (0.0835)

32204-01G03

2.19 (0.0862)

32204-01G04

Mainshaft front snap ring

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness mm (in)

Part number

1.89 (0.0744)

32204-01G00

1.98 (0.0780)

32204-01G01

2.05 (0.0807)

32204-01G02

2.12 (0.0835)

32204-01G03

2.19 (0.0862)

32204-01G04

Counter gear rear snap ring

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness mm (in)

Part number

1.26 (0.0496)

32236-01G08

1.32 (0.0520)

32236-01G00

1.38 (0.0543)

32236-01G01

1.44 (0.0567)

32236-01G02

1.50 (0.0591)

32236-01G03

1.56 (0.0614)

32236-01G04

1.62 (0.0638)

32236-01G05

1.68 (0.0661)

32236-01G06

1.74 (0.0685)

32236-01G07

AVAILABLE C-RING

Mainshaft C-ring

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness

mm(in)

Part number

Thickness

mm (in)

Part number

2.63 (0.1035)

32348-01G15

3.19 (0.1256)

32348-01G07

2.70 (0.1063)

32348-01G00

3.26 (0.1283)

32348-01G08

2.77 (0.1091)

32348-01G01

3.33 (0.1311)

32348-01G09

2.84 (0.1118)

32348-01G02

3.40 (0.1339)

32348-01G10

2.91 (0.1146)

32348-01G03

3.47 (0.1366)

32348-01G11

2.98 (0.1173)

32348-01G04

3.54 (0.1394)

32348-01G12

3.05 (0.1201)

32348-01G05

3.61 (0.1421)

32348-01G13

3.12 (0.1228)

32348-01G06

3.68 (0.1449)

32348-01G14

SERVICE DATA AND SPECIFICATIONS (SDS)
