Nissan Terrano r20e. Manual - part 336

General

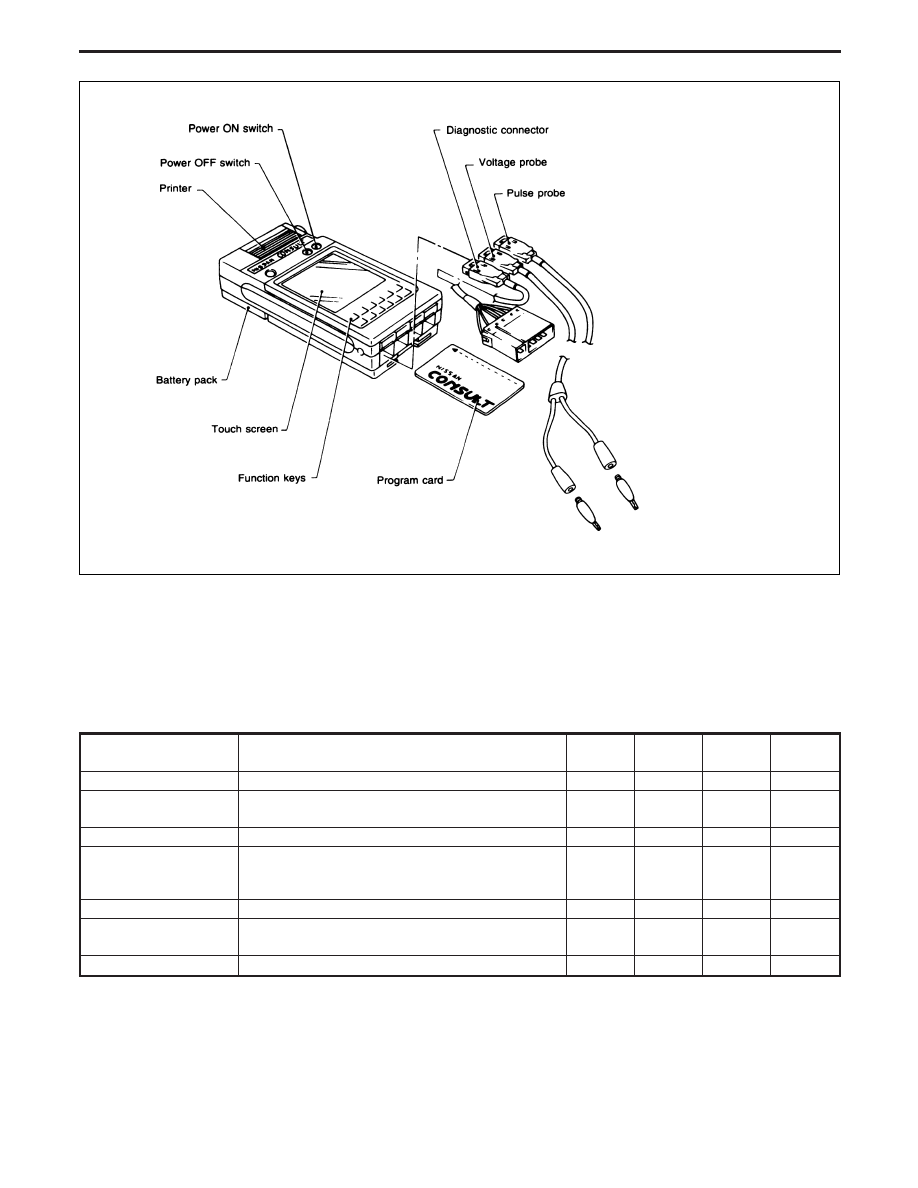

The R20 model as outlined in this supplement is equipped with the DDL-1 connector which is compatible with
both CONSULT and CONSULT-II. During the establishment of this supplement, the CONSULT-II has been
utilised.

Function and System Application

Diagnostic

test mode

Function

ENGINE

Air bag

ABS

NATS*1

Self-diagnostic results

Self-diagnostic results can be read and erased quickly.

x

x

x

x

ECU discriminated No.

Classification number of a replacement ECU can be
read to prevent an incorrect ECU from being installed.

—

x

—

—

Data monitor

Input/Output data in the ECM can be read.

x

—

x

—

Active test

Diagnostic Test Mode in which CONSULT-II drives
some actuators apart from the ECMs and also shifts
some parameters in a specified range.

x

—

x

—

ECM part number

ECM part number can be read.

x

—

x

—

Control unit initialisation

All registered ignition key IDs in NATS components can
be initialised and new IDs can be registered.

—

—

—

x

Self-function check

ECM checks its own NATS communication interface.

—

—

—

x

x: Applicable
*1: NATS: Nissan Anti-Theft System

SGI619

CONSULT-II CHECKING SYSTEM

GI-26

Nickel Metal Hydride Battery Replacement

CONSULT-II contains a nickel metal hydride battery. When replacing the battery obey the following:

WARNING:

Replace the nickel metal hydride battery with genuine CONSULT-II battery only. Use of another battery
may present a risk of fire or explosion. The battery may present a fire or chemical burn hazard if mis-
treated. Do not recharge, disassemble of dispose of in fire.
Keep the battery out of reach of children and discard used battery conforming to the local regulations.

Checking Equipment

When ordering this equipment, contact your NISSAN distributor.

Tool name

Description

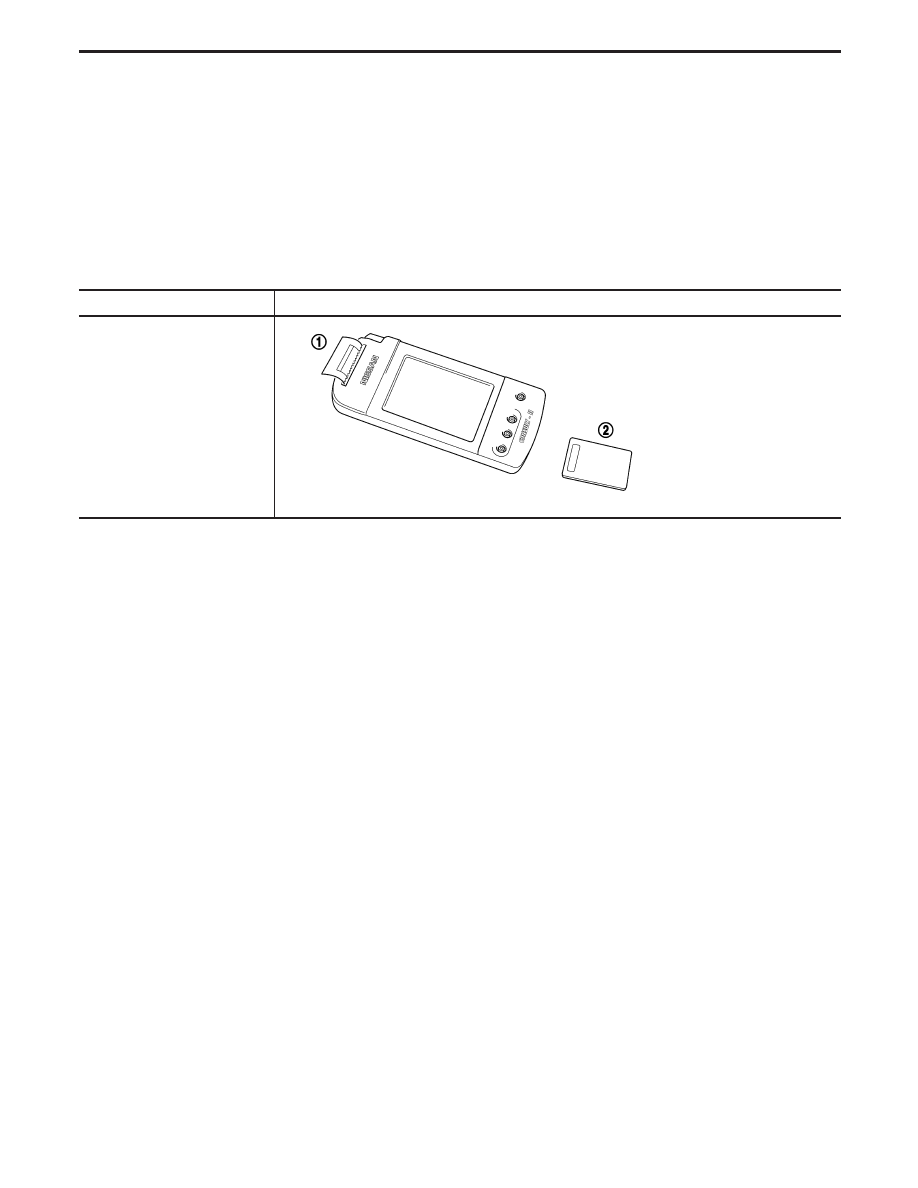

NISSAN CONSULT-II

q

1

CONSULT-II unit and acces-

sories

q

2

Program card AED01B-1 for

diagnosis, AEN00B for NATS

YGI004

NOTE:

I

The CONSULT-II must be used in conjunction with a program card.
CONSULT-II does not require loading (Initialisation) procedure.

I

Be sure the CONSULT-II is turned off before installing or removing a program card.

CONSULT-II CHECKING SYSTEM

GI-27

Model Variation

Body

Grade

Engine

Transmission

Group A (RHD)

Group B (South)

Group C (Cen-

tral)

Group D (North)

H/T

SE

“Luxury/

Elegance”

TD27Ti

FS5R30A

KVPNRVF-UEC

KVPNLVF-UGC

KVPNLVF-USC

ZD30ETi

FS5R30A

KWSNRVF-UEC

KWSNLVF-UGC

KWSNLVF-USC

RE4R01A

KWSNRVA-UEC

KWSNLVA-UGC

KWSNLVA-USC

SR

“Sport”

TD27Ti

FS5R30A

KVPNRUF-UEC

KVPNLUF-UGC

KVPNLUF-USC

ZD30ETi

FS5R30A

KWSNRUF-UEC

KWSNLUF-UGC

KWSNLUF-USC

RE4R01A

KWSNRUA-UEC

KWSNLUA-UGC

KWSNLUA-USC

S “Comfort”

TD27Ti

FS5R30A

KVPNRQF-UEC

KVPNLQF-UGC

KVPNLQF-USC

Wagon

SE

“Luxury/

Elegance”

TD27Ti

FS5R30A

TVPURVF-UEC

TVPULVF-UGC

TVPULVF-USC

ZD30ETi

FS5R30A

TWSURVF-UEC

TWSULVF-UGC

TWSULVF-USC

RE4R01A

TWSURVA-UEC

TWSULVA-UGC

TWSULVA-USC

SR

“Sport”

TD27Ti

FS5R30A

TVPURUF-UEC

TVPULUF-UGC

TVPULUF-USC

ZD30ETi

FS5R30A

TWSURUF-UEC

TWSULUF-UGC

TWSULUF-USC

RE4R01A

TWSURUA-UEC

TWSULUA-UGC

TWSULUA-USC

S “Comfort”

TD27Ti

FS5R30A

TVPURQF-UEC

TVPULQF-UGC

TVPULQF-USC

Prefix and suffix designations:

K

BF

N

L

V

F

R20

E

G

C

C : Standard

E : RHD models
G : South/Central Europe
S : North Europe

U : Turbo

F : 5-speed manual transmission
A : Automatic transmission

Q : S grade
U : SR grade
V : SE grade

L : Left-hand drive
R : Right-hand drive

N : 4-wheel drive, short wheelbase
U : 4-wheel drive, long wheelbase

VP : TD27Ti engine
WS : ZD30DDTi engine

K : Hardtop
T : Wagon

IDENTIFICATION INFORMATION

GI-28

Identification Number

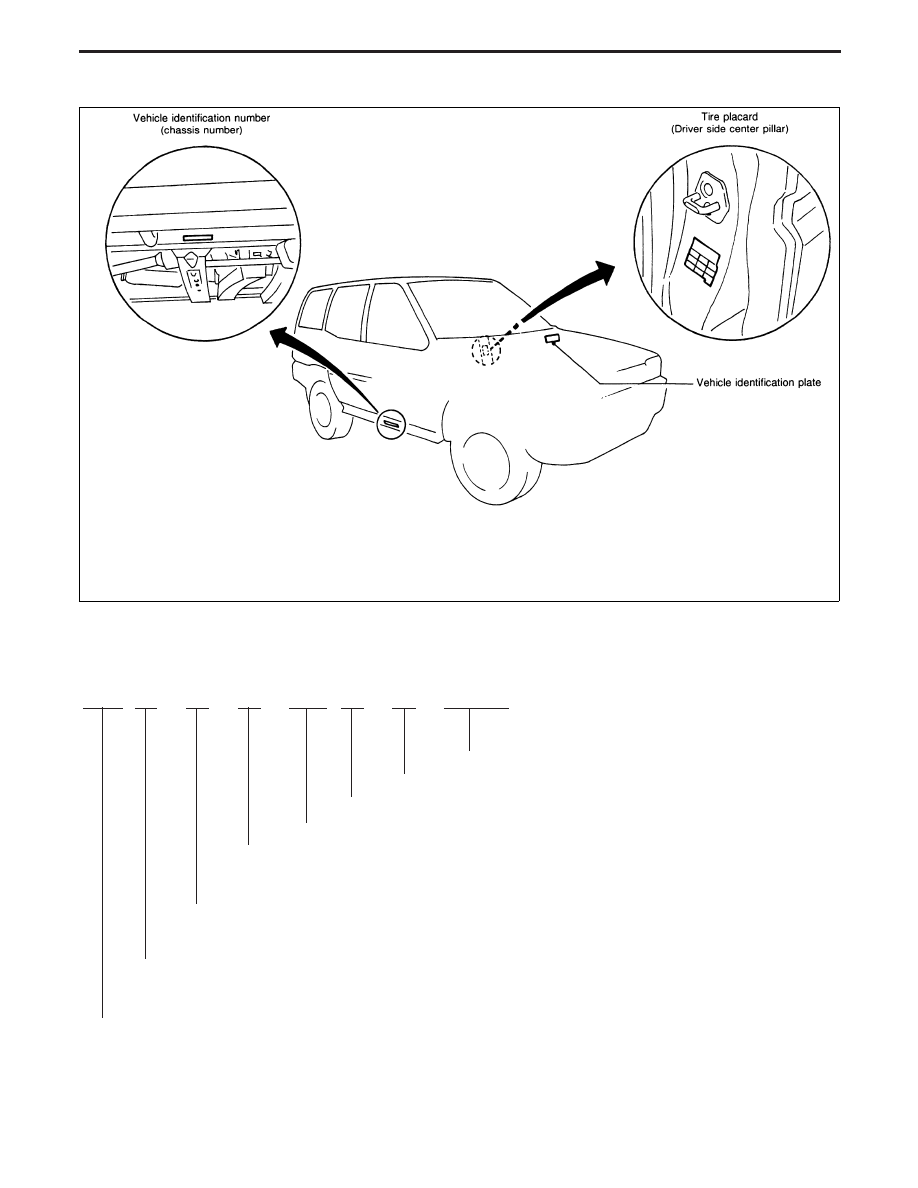

VEHICLE IDENTIFICATION NUMBER (Chassis number)

Prefix and suffix designations:

VSK

K

B

N

R20

U

O

XXXXXX

Vehicle serial number

Stopgap (no meaning)

U : Europe

Model

Axle
N : 4-wheel drive, short wheelbase
U : 4-wheel drive, long wheelbase

Engine
V : TD27Ti
X : ZD30DDTi

Body
K : Hardtop
T : Wagon

Manufacturer code

EGI013
