DTC P1246 Confirmation Procedure

NOTE:
If both DTC P1246 and P1240 or P0335 are displayed, perform
TROUBLE DIAGNOSIS FOR DTC P1240 or P0335. (See EC-427
or EC-385.)

WITH CONSULT-II

1) Turn ignition switch to “ON” position and select “DATA MONI-

TOR” mode with CONSULT-II.

2) Start engine. Run it for 10 seconds at idle.

WITHOUT CONSULT-II

1) Start engine. Run it for 10 seconds at idle.
2) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

3) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

NOTE:
If a malfunction occurs intermittently, conduct suitable driving
pattern for 10 minutes. This makes it possible to determine
DTC.

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

EC-381

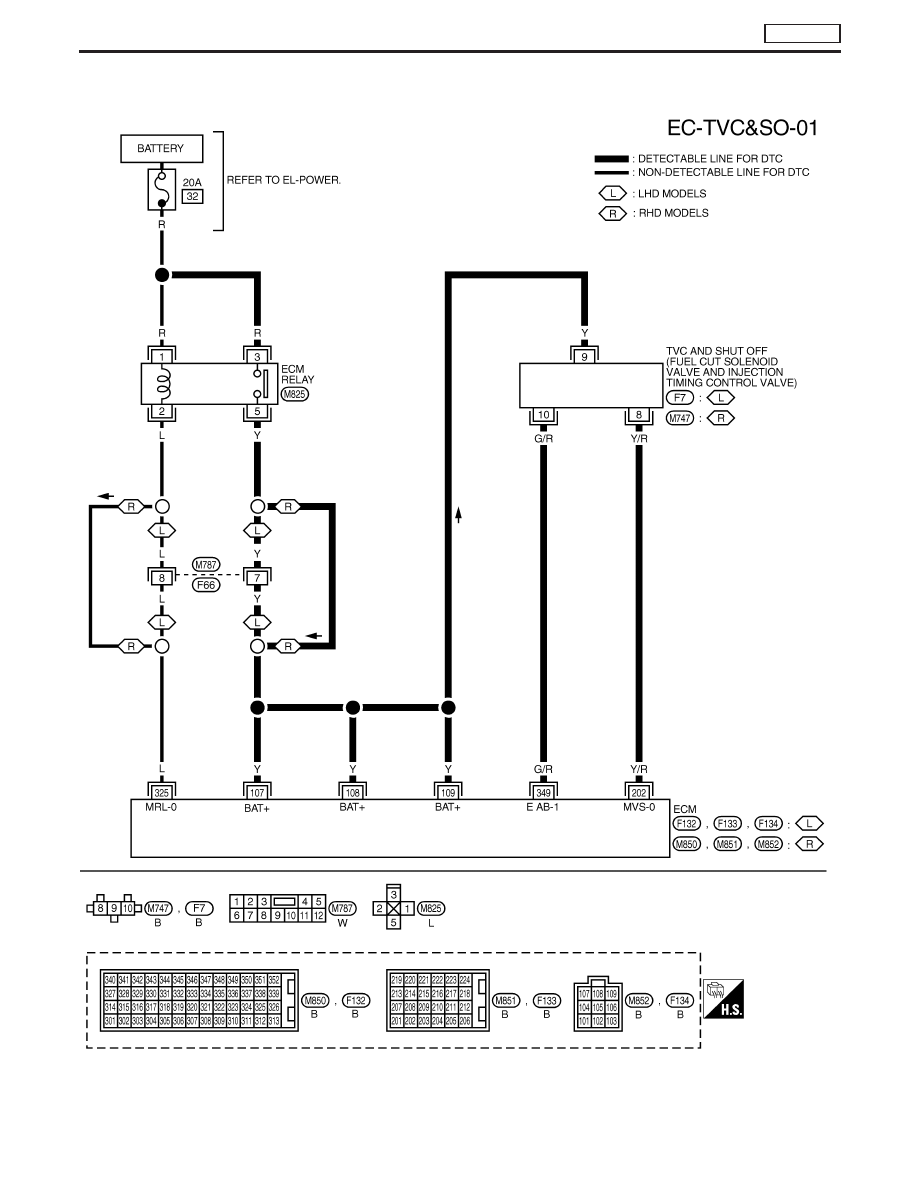

Wiring Diagram

YEC158A

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

EC-382

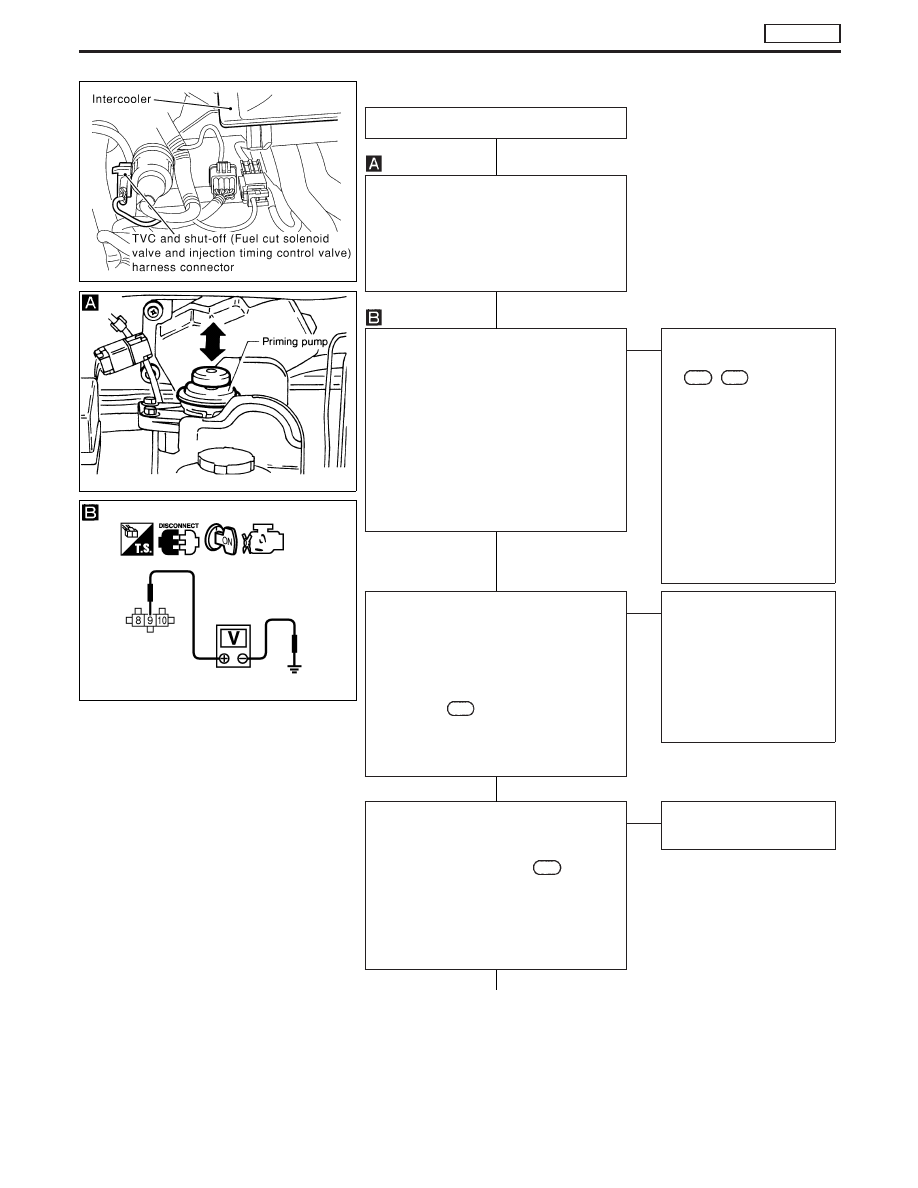

Diagnostic Procedure

INSPECTION START

CHECK FOR AIR IN FUEL FILTER.
1. Move priming pump up and down to

purge air from fuel filter.

2. Perform “DIAGNOSTIC TROUBLE

CODE CONFIRMATION PROCE-
DURE”.

CHECK POWER SUPPLY.
1. Turn ignition switch to “LOCK” position.
2. Disconnect TVC and shut-off (injection

timing control valve) harness connec-
tor.

3. Turn ignition switch to “ON” position.
4. Check voltage between TVC and shut-

off (injection timing control valve) con-
nector terminal

q

9

and engine ground

with CONSULT-II or tester.
Voltage: Battery voltage

OK

E

NG

Check the following:

I

Harness connector

M787

,

F66

I

20A fuse

I

ECM relay

I

Harness for open or
short-circuit between
TVC and shut-off (injec-
tion timing control valve)
harness connector and
fuse box.

If NG, replace 20A fuse or
ECM relay, harness or con-
nectors.

CHECK OUTPUT SIGNAL CIRCUIT.
1. Turn ignition switch to “LOCK” position.
2. Disconnect ECM harness connector.
3. Check harness continuity between TVC

and shut-off (injection timing control
valve) connector terminal

q

8

and ECM

terminals

202

. Refer to wiring dia-

gram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Check the following:

I

Harness for open or
short-circuit between
TVC and shut-off (injec-
tion timing control valve)
and ECM

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT.
1. Disconnect ECM harness connector.
2. Check harness continuity between

ECM connector terminal

349

and TVC

and shut-off (injection timing control
valve) connector terminal

q

10

. Refer to

wiring diagram.
Continuity should exist.
If OK, check harness of short-circuit.

OK

E

NG

Repair harness or connec-
tors

q

A

YEC256A

NEF463

MEC947D

H

H

H

H

H

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

EC-383

q

A

CHECK COMPONENT
[TVC and shut-off (Injection timing control
valve)].
Refer to “COMPONENT INSPECTION” on
page EC-384.

OK

E

NG

Replace injection timing
control valve.

Disconnect and reconnect harness con-
nectors in the circuit. Then retest.

Trouble is not fixed.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

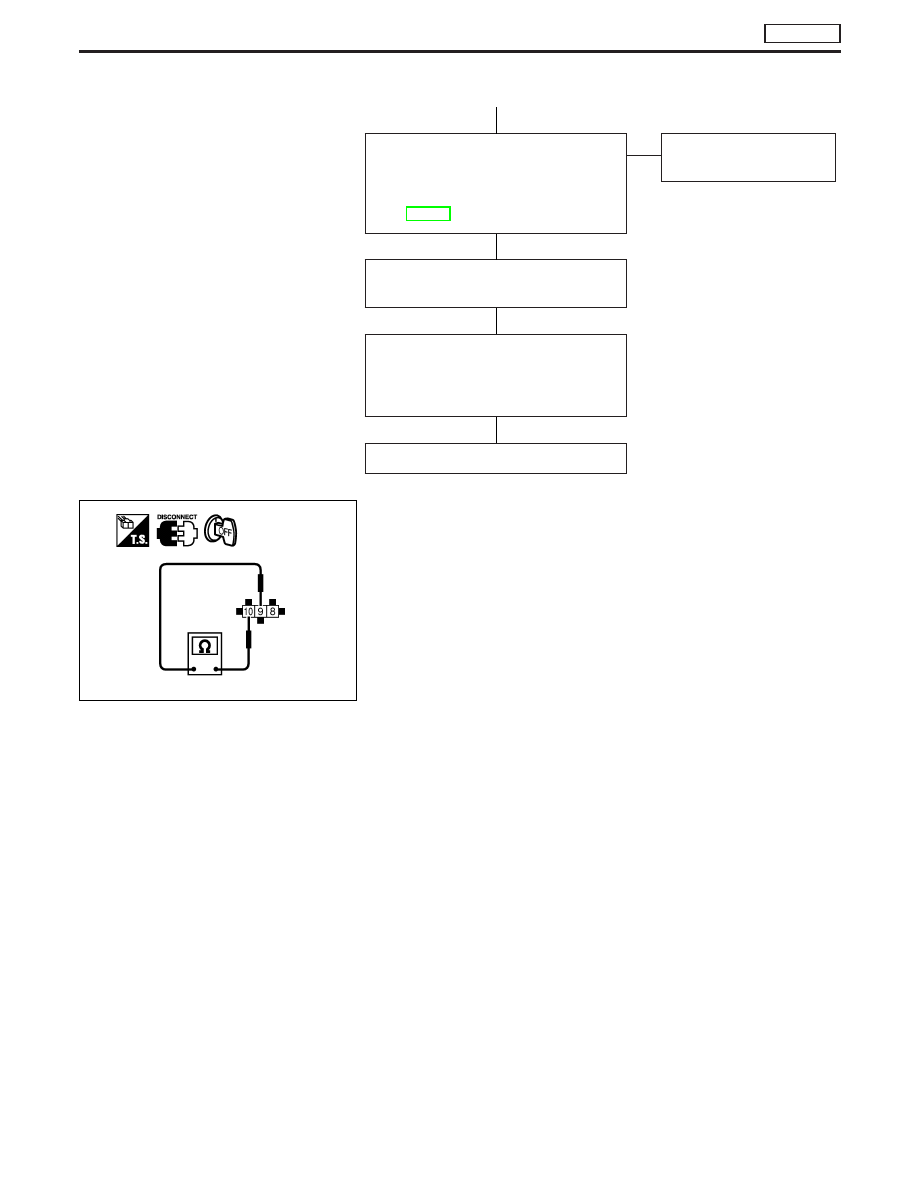

Component Inspection

[TVC AND SHUT-OFF (INJECTION TIMING CONTROL
VALVE)]

1. Disconnect TVC and shut-off (injection timing control valve)

harness connector.

2. Check resistance between terminals

q

9

and

q

10

.

Resistance: Approximately 15

Ω

[at 25°C (77°F)]

If NG, replace injection timing control valve.

MEC958D

H

H

H

H

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B

TD27Ti

Diagnostic Procedure (Cont’d)

EC-384
