Component Description

CRANKSHAFT POSITION SENSOR (TDC)

The crankshaft position sensor (TDC) monitors engine speed by
means of signals from the sensing plate (with four protrusions)
installed to the clutch housing. The datum signal output is detected
at ATDC 30° and sent to the ECM. The sensor signal is used for
fuel injection control and fuel injection timing control.

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items

(Possible cause)

P0335
0407

I

An improper signal from the sensor is detected by
ECM during engine running and cranking.

I

Harness or connectors
(The sensor circuit is open)

I

Crankshaft position sensor (TDC)

DTC Confirmation Procedure

I

If DTC P1240 is displayed same time, perform trouble diag-
nosis for DTC P1240 first.

I

Before performing the following procedure, confirm that
battery voltage is more than 9V.

WITH CONSULT-II

1) Turn ignition switch to “ON” position and select “DATA MONI-

TOR” mode with CONSULT-II.

2) Start engine and run it for at least 3 seconds at above 1,200

rpm.

WITHOUT CONSULT-II

1) Start engine and run it for at least 3 seconds at above 1,200

rpm.

2) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

3) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

NEF710

NEF711

DTC P0335 CRANK POS SEN (TDC)

TD27Ti

EC-385

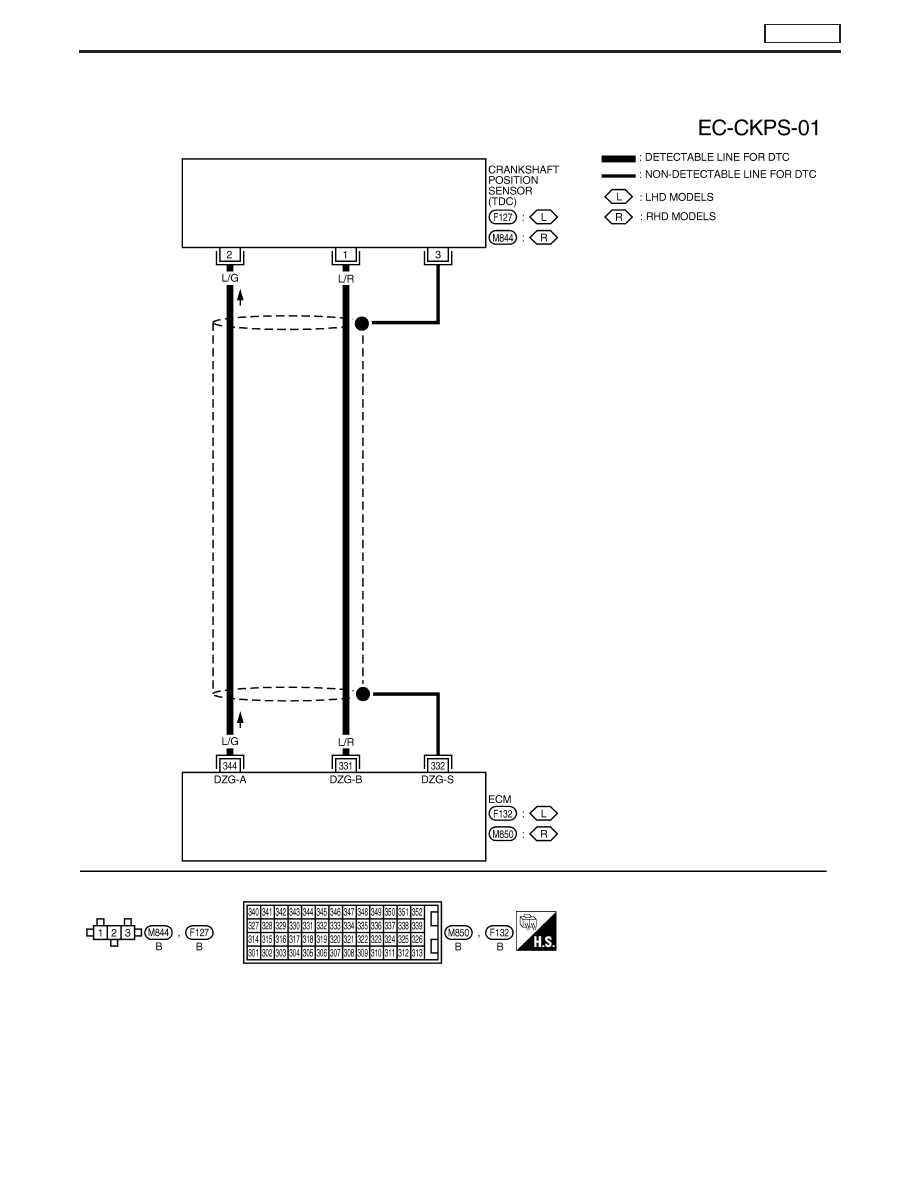

Wiring Diagram

YEC146A

DTC P0335 CRANK POS SEN (TDC)

TD27Ti

EC-386

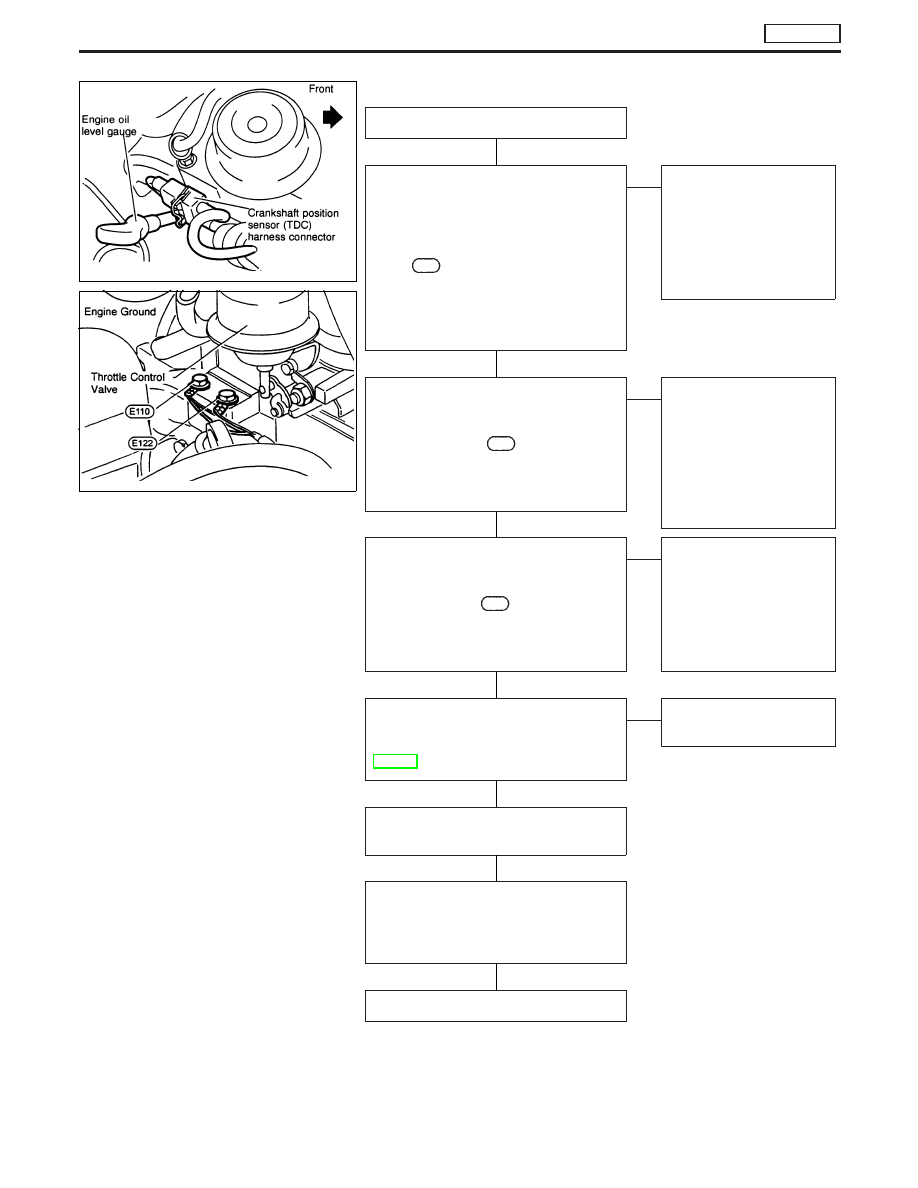

Diagnostic Procedure

INSPECTION START

CHECK INPUT SIGNAL CIRCUIT.
1. Turn ignition switch to “LOCK” position.
2. Disconnect crankshaft position sensor

(TDC) and ECM harness connectors.

3. Check continuity between ECM termi-

nal

344

and crankshaft position sen-

sor connector terminal

q

2

. Refer to wir-

ing diagram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Check the following:

I

Harness for open-circuit
between ECM and
crankshaft position sen-
sor (TDC).

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT-I.
Check harness continuity between crank-
shaft position sensor connector terminal

q

1

and ECM terminals

331

. Refer to wiring

diagram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Check the following:

I

Harness for open-circuit
between crankshaft
position sensor (TDC)
harness connector and
ECM

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT-II.
Check harness continuity between crank-
shaft position sensor connector terminal

q

3

and ECM terminal

332

. Refer to wiring

diagram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Check the following:

I

Harness for open-circuit
between crankshaft
position sensor (TDC)
and engine ground.

If NG, repair harness or
connectors.

CHECK COMPONENT
[Crankshaft position sensor (TDC)].
Refer to “COMPONENT INSPECTION”,
EC-388.

OK

E

NG

Replace crankshaft posi-
tion sensor (TDC).

Disconnect and reconnect harness con-
nectors in the circuit. Then retest.

Trouble is not fixed.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

NEF712

NEF591

H

H

H

H

H

H

H

DTC P0335 CRANK POS SEN (TDC)

TD27Ti

EC-387

Component Inspection

CRANKSHAFT POSITION SENSOR (TDC)

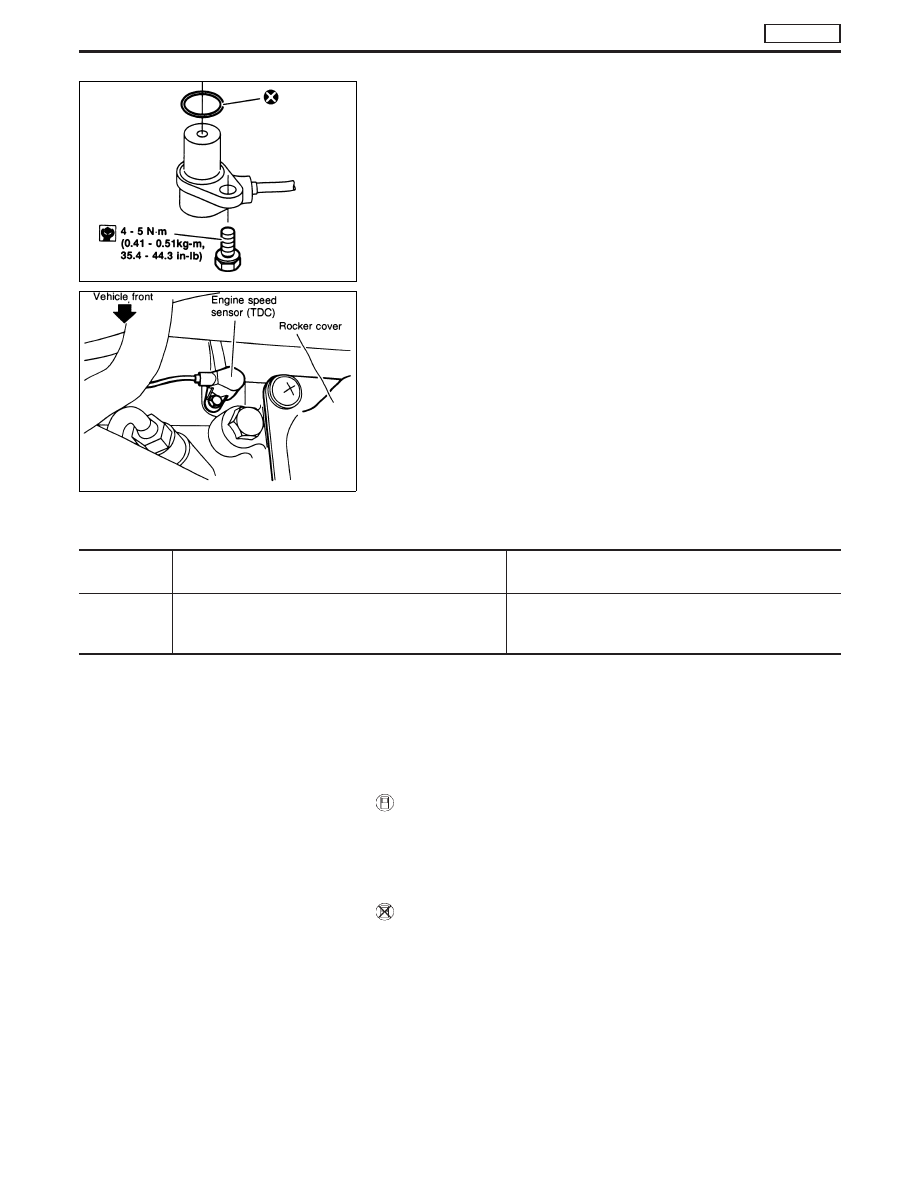

1. Disconnect crankshaft position sensor (TDC) harness connec-

tor.

2. Loosen the fixing bolt of the sensor.
3. Remove the sensor.

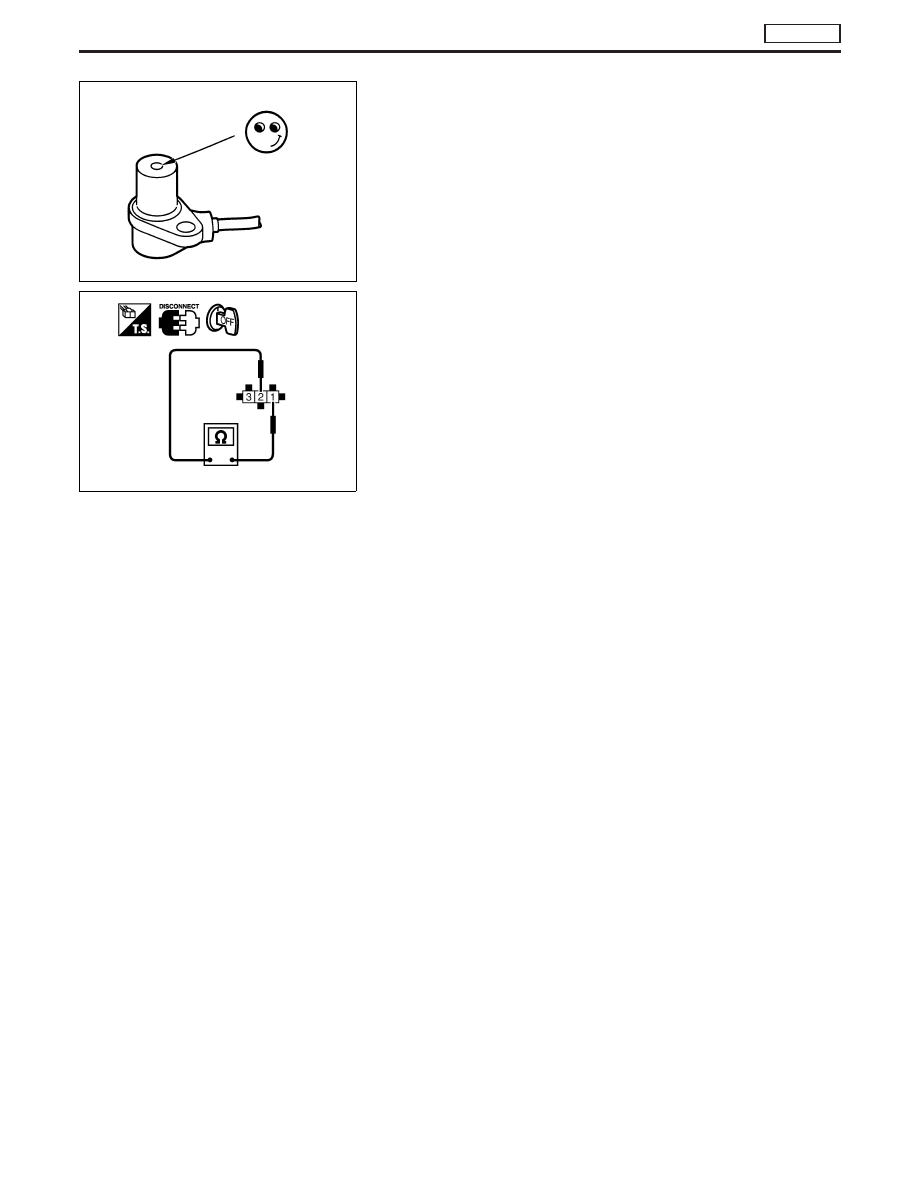

4. Visually check the sensor for chipping.

5. Check resistance between terminals

q

1

and

q

2

.

Resistance: Approximately 900

Ω

[at 25°C (77°F)]

If NG, replace crankshaft position sensor (TDC).

CAUTION
Do not use any crankshaft position sensor (TDC) that has been
dropped or physically damaged.
Use only new one.
